Bay Trail-D J1900 Economy
Intel® Celeron® J1900 4C4T, 2,0 GHz Basistakt. Native Windows-7-Unterstützung — erste Wahl für die Kompatibilität mit Altsystemen.
UPC-206F · J1900 · INTEGRIERTES 4G LTE
Eine lüfterlose J1900-Industrieplattform mit integriertem Allnetz-4G, für die Fernüberwachung in abgelegenen Gebieten
UPC-206F J1900 Quad-Core modularer Universal-Box-PC | integriertes Allnetz-4G
Der UPC-206F ist ein lüfterloser Industrie-Computer mit dem Intel® Celeron® J1900 Prozessor und einem integrierten 4G-Allnetz-Kommunikationsmodul für die drahtlose Datenfernübertragung — besonders geeignet für abgelegene Gebiete, in denen eine Vernetzung schwer umzusetzen ist. Er bietet 4 USB, 2 Gigabit-LAN, 4 COM-Ports, HDMI-Display-Ausgang und einen externen TF-Kartensteckplatz für vielfältige Anschluss- und Datenerfassungsanforderungen. Er wird häufig in Fernüberwachungsprojekten für Infrastruktur wie abgelegene Bergregionen und Brücken eingesetzt und bietet stabile, effiziente Edge-Computing- und Kommunikationsunterstützung für Smart-Bridge-, Umweltüberwachungs- und ähnliche Szenarien.
Typische Anwendungen
Built-in 4GAllnetz-LTE
J1900Quad-Core Economy
SIM cardohne externes DTU
9-36VWeitbereichseingang
PRODUKT-HIGHLIGHTS
UPC-206F · Elf Kernmerkmale
Von der Kern-Rechenleistung bis zum industriellen Schutz — jede Designentscheidung verfolgt einen klaren Zweck.
Integriertes 4G-LTE-Allnetz
Das Gerät integriert ein 4G-LTE-Allnetz-Modul + SIM-Kartensteckplatz und überträgt Daten ohne externes DTU. Ideal für abgelegene Standorte, unbeaufsichtigte Anlagen und Fernüberwachung.
Zwei Gigabit-Ethernet
2× Intel Gigabit-Ethernet für die Koordination mehrerer Geräte über SPS, SCADA und Vision-Systeme. Geringe Latenz, geringe Verluste, stabile Übertragung.
Umfangreiches Industrie-I/O
USB 3.0/2.0 + RS-232/485 + GbE + HDMI + VGA Multi-Schnittstellen-Kombination, deckt das gesamte Spektrum aus Industriesteuerung, Datenerfassung und Display-Ausgabe ab.
9-36V Weitbereichseingang
9-36V DC Weitbereichseingang über eine Phoenix- oder 2-polige Klemme, mit vierfachem Schutz gegen Überspannung, Überstrom, Verpolung und Überspannungsstöße.
FlexCore™ modulare Hardware-Architektur
Aufgebaut auf der FlexCore™ Vier-Element-Architektur: i-Core Compute + i-Function Erweiterung + i-Connect I/O + Smart-Thermal-Steuerung. Einheitliche Schnittstellen, Struktur und Stromversorgung mit freier Erweiterbarkeit.
Lüfterlose Kühlung
Einteilige Druckguss-Rippenkühlung aus 6061 hochfester Aluminiumlegierung mit null beweglichen Teilen — wartungsfrei, staub- und vibrationsbeständig, für industrielle Dauerbelastung.
SafeCore™ industrielle Zuverlässigkeit
Vier zusammenwirkende Schutzmechanismen: ① Stromschutz (Überspannung / Überstrom / Verpolung / Überspannungsstoß) + ② Notstromversorgung (intelligente Lithium-Akku-Pufferung bei Stromausfall) + ③ Start/Stopp-Steuerung (automatisches Einschalten bei Spannungswiederkehr) + ④ System-Selbstwiederherstellung (Watchdog + Neustart bei Fehler).
Hardwareseitiges automatisches Einschalten
Eine eigenständige Strom-Logikschaltung löst das Einschaltsignal aus, ohne auf das BIOS angewiesen zu sein. Bei Spannungswiederkehr startet das System automatisch und hält unbeaufsichtigte Anlagen durchgehend in Betrieb.
6061 Aluminium + VESA-Wandmontage
6061 hochfeste Aluminiumlegierung + Blechkonstruktion für ein robustes Gehäuse in Industriequalität. VESA-konforme Wandmontage, mit TPM 2.0 + Watchdog für zweifache Sicherheit.
Windows 7 / 10 Compatible
Native Windows-7-Unterstützung, zudem kompatibel mit Windows 10 und gängigem Linux — erfüllt Kompatibilitätsanforderungen für Altsysteme in der Industrie.
PRODUKTGALERIE

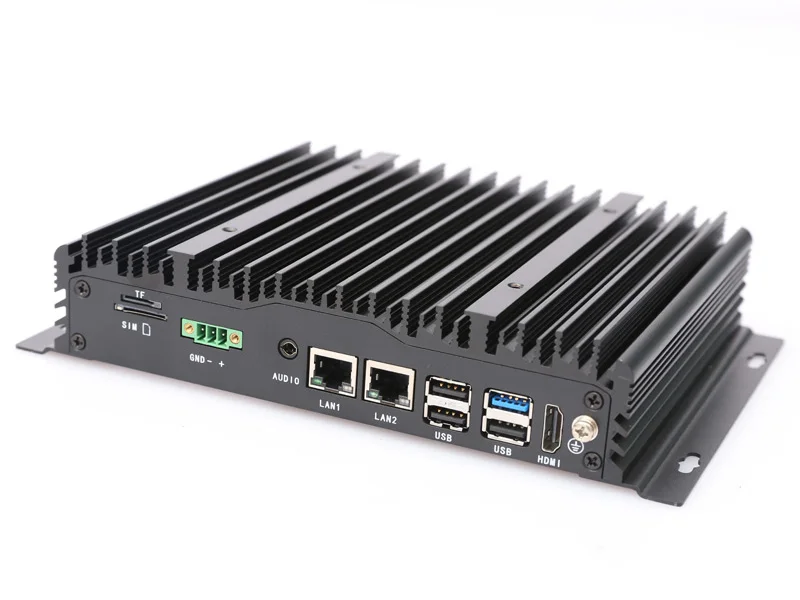

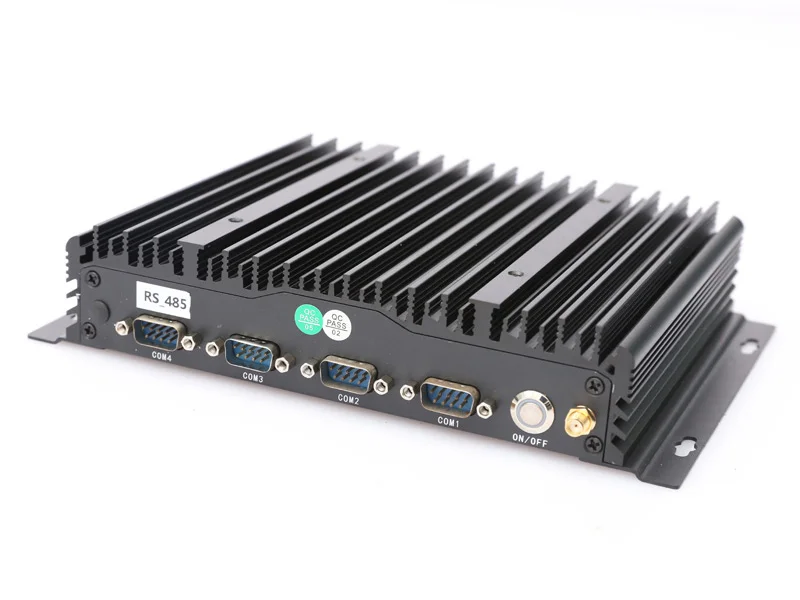

Produktgalerie
SPEZIFIKATIONEN
UPC-206F – Vollständige Spezifikationen
Datenblatt V1.0 · aktualisiert am 20.03.2026 · aufgrund von Marktschwankungen können sich zentrale Chips ändern; bitte mit dem Vertrieb bestätigen.
Kern-Hardware
| Merkmal | Spezifikation |
|---|---|
| Prozessor | Intel® Celeron® J1900 |
| Kerne | 4 |
| Threads | 4 |
| Taktfrequenz | 2.0~2.42 GHz |
| Cache | 2 MB L2 Cache |
| TDP | 10W |
| Grafik | Intel HD Graphics |
| Arbeitsspeicher | DDR3L 4~8GB |
| Speicher | 1× mSATA SSD |
I/O-Anschlüsse
| Merkmal | Spezifikation |
|---|---|
| USB 2.0 | 3 |
| USB 3.0 | 1 |
| RS232 | 2 |
| RS485 | 1 |
| HDMI | 1 |
| Gigabit-Ethernet | 2 × LAN |
| Audio | 3.5mm TRRS |
| WLAN (optional) | Dualband-WLAN-Modul 2,4G/5G |
| 4G | 1 × 4G full-network |
| TF | 1 |
Stromversorgung
| Merkmal | Spezifikation |
|---|---|
| Stromanschluss | 3-poliger steckbarer Klemmenblock, 9–36V DC Weitbereichseingang |
| ATX-Schalter | 1× ATX-Netzschalter |
| Startmodus | AT/ATX-Moduswahl (integriert) |
Mechanik & Allgemein
| Merkmal | Spezifikation |
|---|---|
| Abmessungen | 229 (L)×160 (W)×46 (H)mm |
| Montagemaße | 219 (L)×100 (W)mm |
| Gewicht | 1,4 kg Nettogewicht |
| Gehäusematerial | 6061 hochfeste Aluminiumlegierung |
| Mechanischer Aufbau | Aluminium-Strangpressprofil + Blechkonstruktion |
| Montage | Halterungsmontage / VESA-Wandmontage |
| Reset-Taster | 1× Reset-Taster |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 60.000 Std. |
Betriebsumgebung
| Merkmal | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereich -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereich -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMC | CE, FCC (EN 55032 & EN 55035) |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
Betriebssystem
| Merkmal | Spezifikation |
|---|---|
| Windows | Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
Zertifizierungen & Konformität
| Merkmal | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot LOGO / OEM |
I/O-LAYOUT
I/O-Layout Front- & Rückseite
Kompaktes Universal-Box-Gehäuse mit Front-/Rückseiten-I/O-Aufteilung nach industriellen Verdrahtungskonventionen.

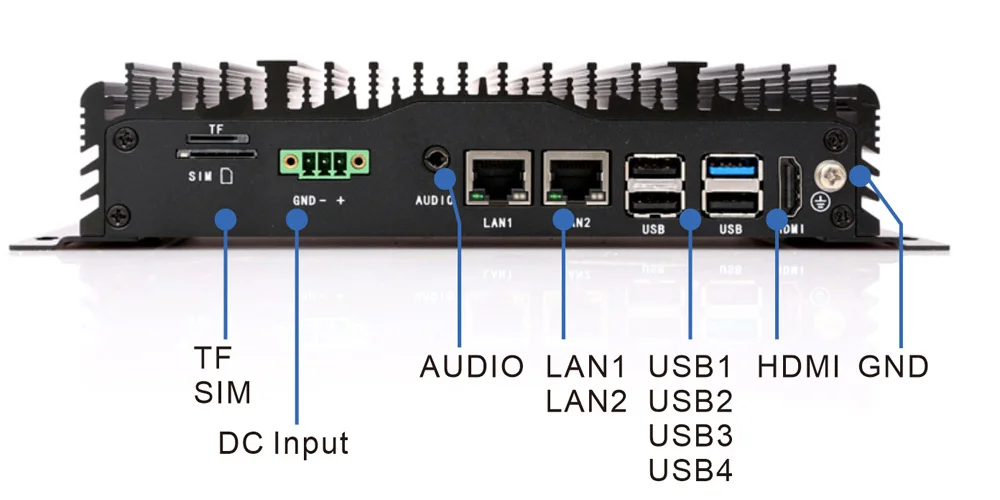

Frontblende

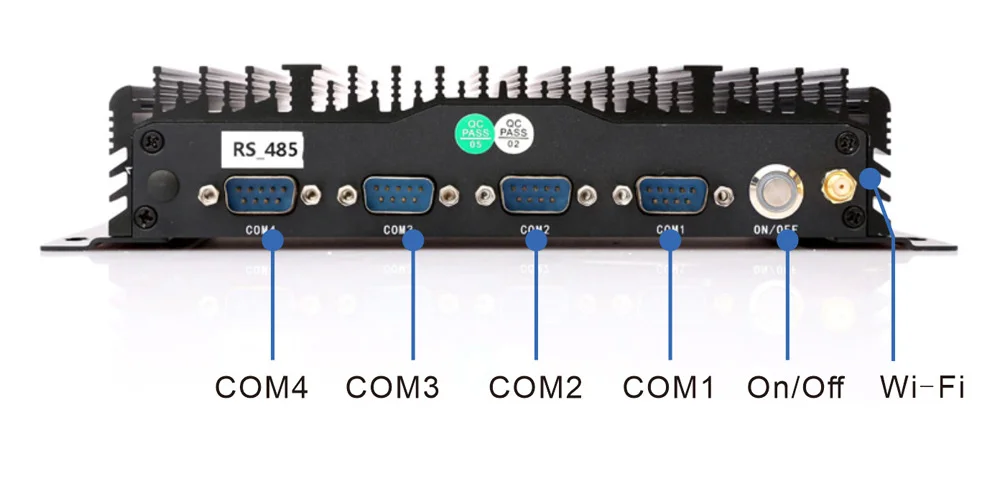

Rückseite
ABMESSUNGEN

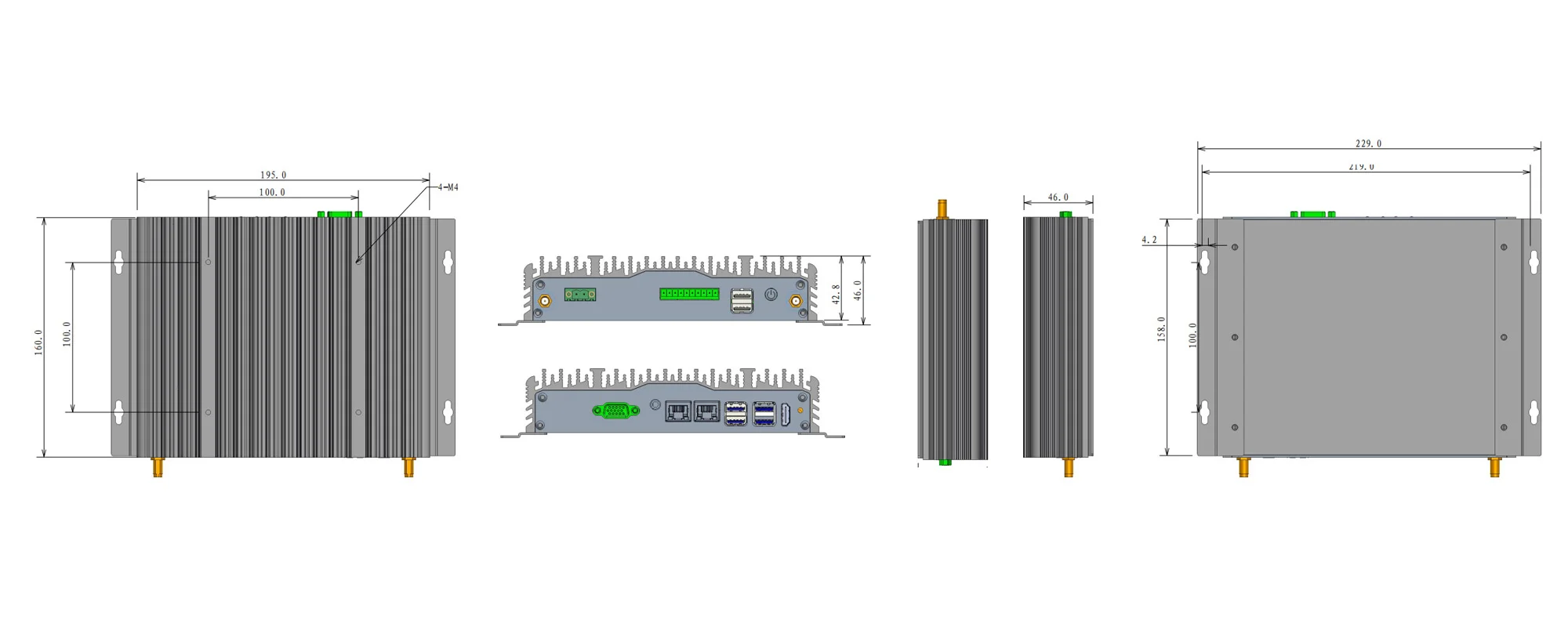

Abmessungen — Dreitafelprojektion (mm)
Detaillierte Abmessungen entnehmen Sie dem Datenblatt oder der Dreitafelprojektion unten. VESA-konforme Wandmontage unterstützt.
BESTELLINFORMATIONEN
Bestellinformationen · Artikelnummer
Die untenstehenden Standardkonfigurationen sind direkt bestellbar; für individuelle CPU / Arbeitsspeicher / Speicher / I/O-Boards wenden Sie sich bitte an den Vertrieb.
| Nr. | Artikelnummer | Modell | Prozessor | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C8.02.01.019 | UPC-206F | Intel® Celeron® J1900 | 4GB DDR3 | SSD 128GB |
| 03 | C8.02.01.021 | UPC-206F | Intel® Celeron® J1900 | 4GB DDR3 | SSD 1TB |
Hinweis: Aufgrund von Marktschwankungen können zentrale Komponenten wie CPU-Modell, Arbeitsspeicher und Speicher abweichen — die aktuelle Konfiguration erfragen Sie bitte bei unserem Vertriebsteam.
ANWENDUNGEN

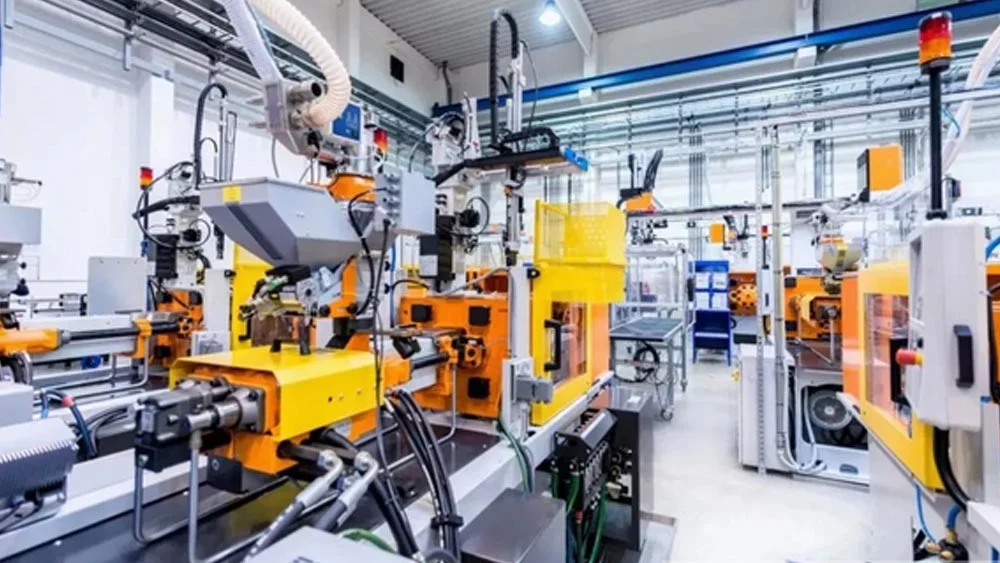

UPC-206F – Typische Anwendungen
Mit umfangreicher I/O-Erweiterung und industriellen Zuverlässigkeitsfunktionen kommt der UPC-206F in den vier folgenden Industrieszenarien breit zum Einsatz.
ANPASSUNG · OPTIONEN GLEICHES MODELL
UPC-206F – weitere Anpassungen gleicher Baugröße
Passt der UPC-206F (J1900 4G remote) nicht zu Ihrem Projekt? Auf derselben modularen FlexCore™ Basis wählen Sie weitere kundenspezifische Konfigurationen — nach tatsächlichem Bedarf an I/O, Konnektivität und Zuverlässigkeit.
📞 Haben Sie weitere Anpassungswünsche? Anzahl der Ports anpassen / CPU-Plattform aufrüsten / andere Stromversorgung / OEM-Branding — kontaktieren Sie unsere Vertriebsingenieure für ein individuelles Konzept und Angebot. Geringeres Budget / 7. Gen i7 Altplattform gefragt? Zur UPC-108H 7. Gen i7 Economy-Option →
UPC-206F – Auswahlberatung
Schildern Sie uns Projekthintergrund, I/O- und Stromanforderungen sowie Stückzahl — unsere Ingenieure antworten innerhalb von 24 Stunden mit vollständigem Datenblatt, Angebot und Plan zur Prototypenbewertung.
