I-FUNCTION · ERWEITERUNGSMODULE

i-Function Boards

Q: Was ist der Unterschied zwischen dem i-Function Board und dem i-Core Mainboard?

Das i-Core™ Mainboard ist das Compute-Board der FlexCore™ Drei-Board-Architektur (CPU/Speicher/Massenspeicher) und bestimmt Rechenplattform und Leistung. Das i-Function Board ist ein Funktionserweiterungsboard, das auf das i-Core aufgesetzt wird und HDMI/VGA/COM/USB/4G/GPIO/Modbus-Schnittstellen sowie Kommunikationsfunktionen ergänzt. Ein komplettes Gerät = 1 i-Core + 1-2 i-Function + 1 i-Connect-Routing-Board, frei kombinierbar je nach realem Kundenszenario.

Q: Was ist der Unterschied zwischen den Erweiterungsboard-Serien EXB und EPB?

Die EXB-Serie (Expansion Board) konzentriert sich auf Schnittstellen- und Kommunikationserweiterung und deckt VGA/HDMI-Anzeigeausgang, RS-232/485-Schnittstellen, USB, GPIO, 4G/5G und Modbus ab. Die EPB-Serie (Expansion Power Board) konzentriert sich auf Stromverwaltung und Netzwerkerweiterung und integriert Weitspannungseingang, zwei Gigabit-LAN-Ports und intelligentes Temperaturmanagement, ideal für Feldgeräte und Dauerbetriebs-Szenarien.

Q: Welches Board wähle ich, um 3 HDMI-Bildschirme (eine Videowand) an einem Industrie-PC anzusteuern?

Wählen Sie das EXB-D2461 Multi-HDMI-Videowand-Erweiterungsboard: 3 HDMI-Ports mit EDID-Schwarzbildschutz + 4 USB + 5 COM + 1 M.2, ausgelegt für Werbedisplays, Digital Signage, Leitwarten-Videowände und Multi-Screen-Splitting. In Kombination mit einem i-Core Core-Mainboard kann es 3 unabhängige 1080P-Displays oder einen einzelnen ultrabreiten zusammengesetzten Bildschirm ansteuern.

Q: Wie wähle ich ein Board für ein 4G/5G-Feldgerät ohne Netzbindung?

Wählen Sie das EXB-D22C1 Funk-Kommunikationserweiterungsboard: eine Onboard-4G/5G-Modulschnittstelle + Mini-PCIe-Steckplatz + TF-Speicher, kompatibel mit allen großen Anbietern. Es eignet sich für Außenstandorte ohne feste Verkabelung: Smart Farming, Energievermessung, mobile Überwachungsfahrzeuge und temporäre Logistik-RFID-Gateways. In Kombination mit dem EPB-D2251 Stromboard ermöglicht es 9-36V-Weitspannungs-Fahrzeug- oder Akkubetrieb.

Q: Wie wähle ich ein Board für isolierte GPIO-I/O und das Modbus-Protokoll?

Wählen Sie das EXB-D22C2 GPIO + Modbus Smart-Erweiterungsboard: GPIO 8-Eingänge / 8-Ausgänge + 3 serielle Schnittstellen + 2 USB + ein Onboard-Modbus-Protokollstack. Die 8 Digitaleingänge lesen Sensoren, Taster und Lichtgittersignale; die 8 Digitalausgänge steuern Relais, Magnetventile und Anzeigen; und Modbus kommuniziert direkt mit SPS, Frequenzumrichtern und Smart Metern, was es zur optimalen Wahl für Werkzeugmaschinen und SCADA-Feldsteuerschränke macht.

Q: Unsere Altanlage hat nur einen VGA-Monitor — wie behalten wir VGA-Ausgabe?

Die i-Function-Serie bietet 4 VGA-Boards für verschiedene Szenarien: EXB-D2211 (Basis VGA+COM+M.2, am wirtschaftlichsten), EXB-D21C2 (VGA+2 USB, 9-36V Weitspannung für Fahrzeuge), EXB-D2138 (VGA+GPIO+mehrere serielle Schnittstellen, für Steuerschränke) und EXB-D2351 (VGA+M.2+mehrere serielle Schnittstellen, für Speichererweiterung). Alt-HMIs und CNC-Systeme aus der Windows-7/XP-Ära lassen sich alle nahtlos anschließen.

Q: Unterstützen Sie OEM-Individualisierung und Kleinserien?

Alle EXB/EPB-Boards unterstützen vollständiges OEM/ODM: kundenspezifische Schnittstellenplatzierung, vorinstallierte Mini-PCIe/M.2-Kommunikationsmodule, Siebdruck-Logos, Weitspannungsumschaltung und Temperaturgrad-Upgrades (-20 bis 70°C). Die Mindestbestellmenge beträgt 5-50 Boards mit 3 Jahren Langzeitverfügbarkeit, bei Großprojekten ist eine 5-Jahres-EOL-Zusage möglich.

Die Funktionserweiterungsebene der FlexCore™ Drei-Board-Architektur ── auf einem industriellen Standardbus aufgebaut, mit Unterstützung vieler Schnittstellenprotokolle. HDMI / VGA / RS-232/485 / CAN-FD / GPIO / 4G / 5G / Mini PCIe / M.2 Erweiterung über 11+ Boards der EXB-Serie.

5 ERWEITERUNGSKATEGORIEN

5 Funktionserweiterungs-Kategorien

i-Function Boards sind nach Zweck in 5 Kategorien gegliedert und decken den Großteil des I/O- und Kommunikationserweiterungsbedarfs in der Industrie ab. Sie werden direkt auf das i-Core Mainboard gesteckt, ohne Neukonstruktion des Gehäuses.

▣

Anzeige-Erweiterung

VGA / HDMI / Multi-Screen-Videowand / Audioausgang

6 Boards

⇄

Serielle Kommunikation

RS-232 / RS-485 / USB-zu-seriell

1 Board

⊞

GPIO + Modbus

8-Eingänge / 8-Ausgänge + SPS/SCADA-Protokolle

1 Board

⊙

4G/5G-Funk

All-Netz-Modul + Mini PCIe / TF-Karte

1 Board

⚡

Strom + Dual-LAN

9-36V Weitspannung + Dual-Gigabit + intelligentes Temperaturmanagement

1 Board

ÜBER I-FUNCTION

Über das i-Function Board

Das CESIPC i-Function Board ist das Schlüsselmodul für die Funktionserweiterung: aufgebaut auf einer industriellen Standardbus-Architektur mit Unterstützung mehrerer Schnittstellenprotokolle.

Unterstützt zahlreiche industrielle Kommunikationsstandards einschließlich PCIe / USB / COM / Modbus
Schnelle Entwicklung und Kleinserien-Individualisierung ermöglichen kundenspezifische Funktionen bei kontrollierten Kosten
Kompatibel mit unterschiedlichsten Feldumgebungen, mit Störfestigkeit und Weitbereichstemperatur für anspruchsvolle Industrieanwendungen
Arbeitet über Standardstecker effizient mit dem i-Connect Board zusammen, um das Gesamtsystem stabil zu halten

EXB- & EPB-SERIE

10 Standard-i-Function-Boards (nach Zweck gruppiert)

Jedes Erweiterungsboard kommt mit echtem Boardfoto und detaillierten Spezifikationen. Nach Szenario auswählen und direkt auf das i-Core Mainboard stecken.

▣

Anzeige-Erweiterungsserie

ANZEIGE-ERWEITERUNG · VGA / HDMI / Multi-Screen-Videowand

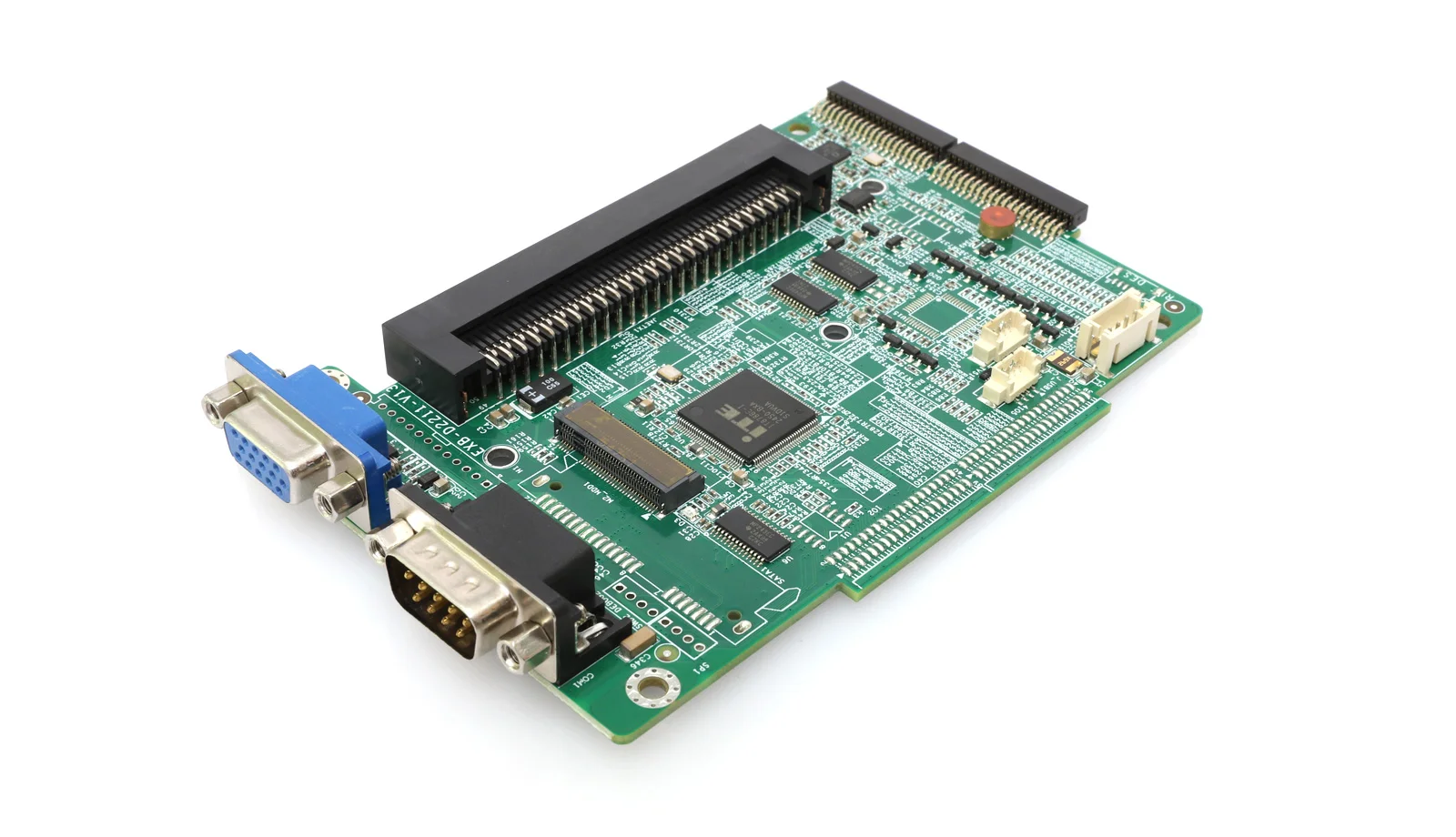

EXB-D2211

Basis-VGA-Anzeigeboard

1×VGA-Ausgang
1×COM-Schnittstelle
1×M.2-Speichererweiterung

Einsatzfälle: Alt-HMIs, CNC-Werkzeugmaschinen und Einstiegs-Steuerschränke — die wirtschaftlichste VGA-Lösung

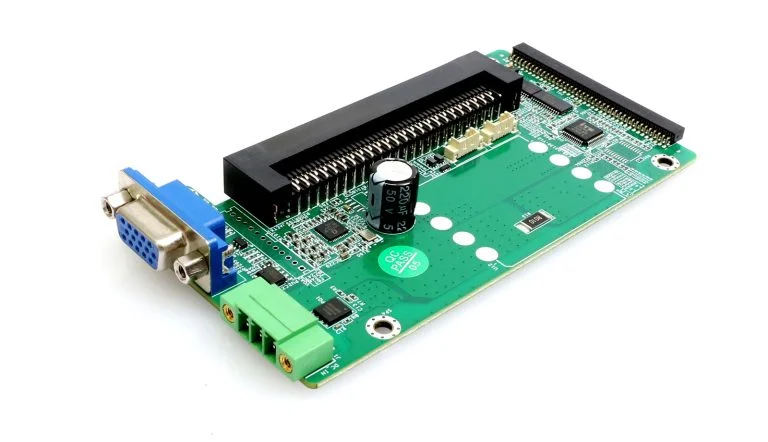

EXB-D2138

VGA + GPIO Steuerboard

1×VGA-Ausgang
4×USB + 3×COM
9-36V Weitspannung (optional)

Einsatzfälle: Steuerschränke, intelligente Beleuchtung und Energieüberwachung — überall, wo VGA-Anzeige plus reichhaltige I/O nötig sind

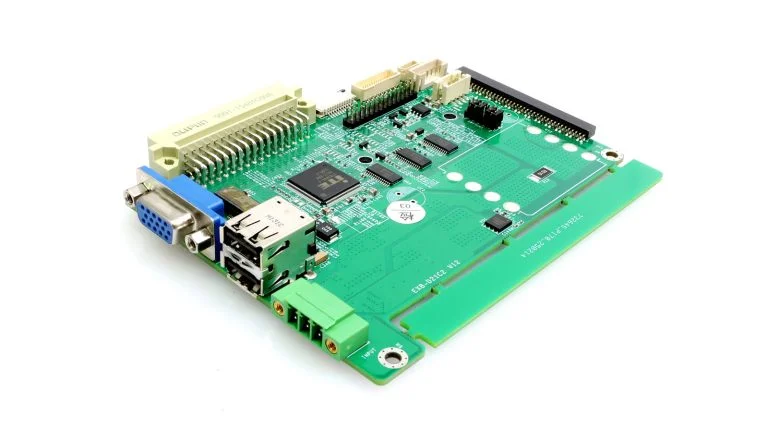

EXB-D21C2

VGA + USB Weitspannungsboard

1×VGA-Ausgang
2×USB 2.0
9-36V Weitspannung (optional)

Einsatzfälle: Fahrzeugsteuerung, mobile Überwachungsfahrzeuge und akkubetriebene tragbare Industrieterminals

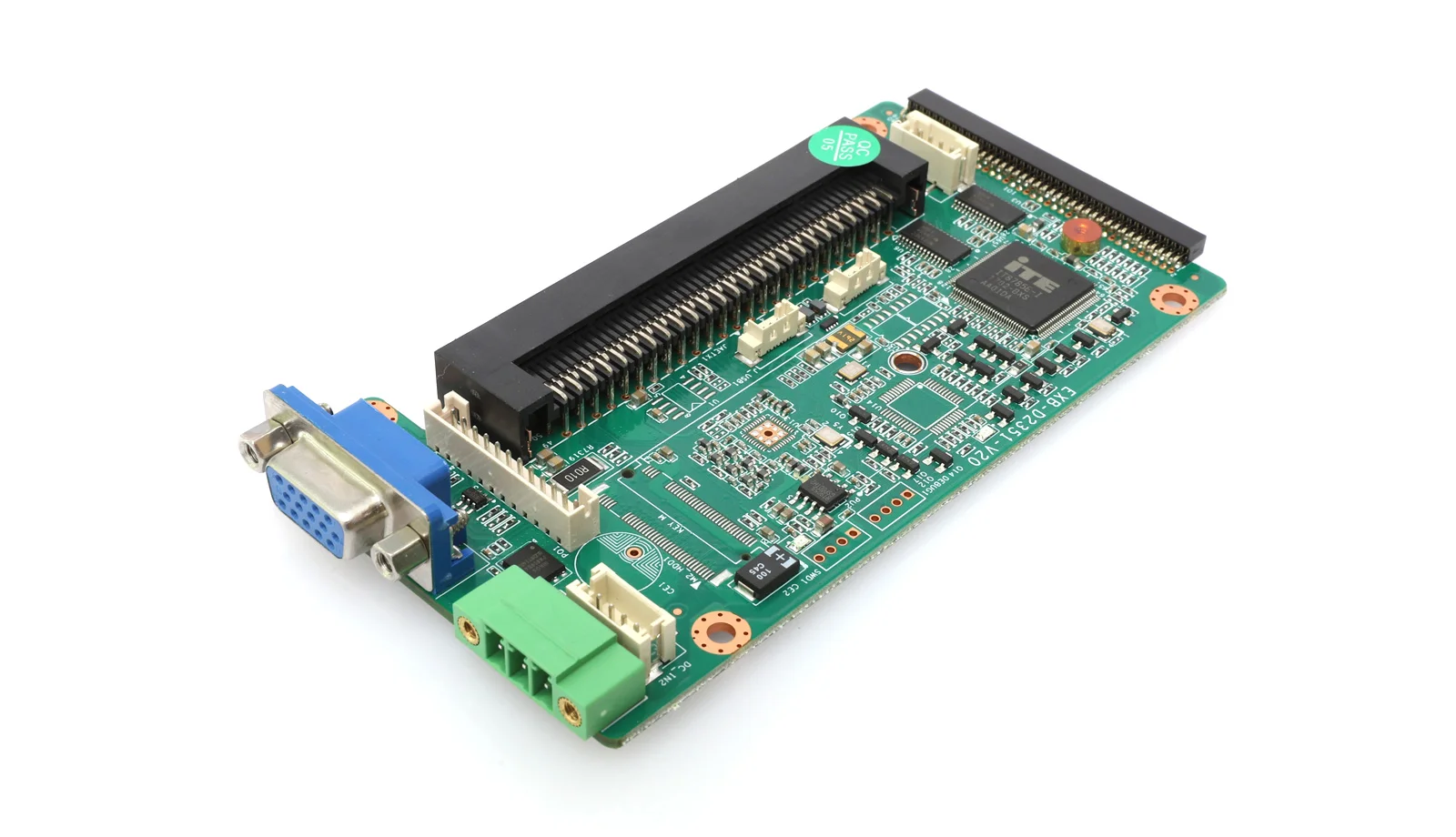

EXB-D2351

VGA + Multifunktionsboard

1×VGA-Ausgang
1×M.2-Hochgeschwindigkeitsspeicher
1×Stromeingang

Einsatzfälle: Machine Vision, Bilderfassung und Projekte, die VGA-Kompatibilität für Altsoftware plus großen lokalen Speicher benötigen

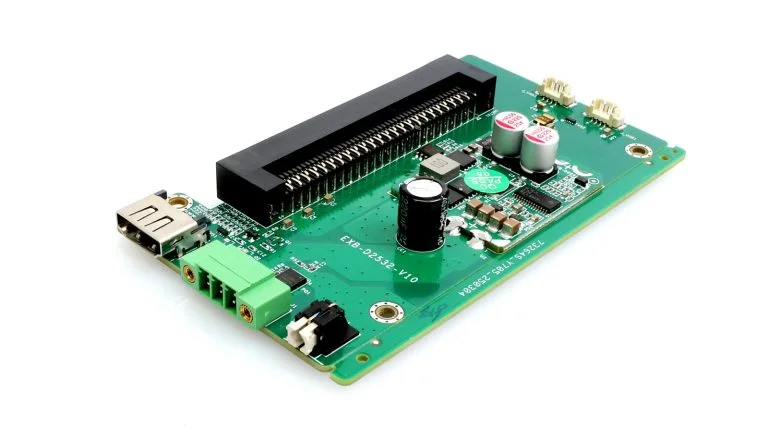

EXB-D2532

HDMI + Audio Steuerboard

1×HDMI mit EDID-Unterstützung
1×Audioausgang
9-36V Weitspannung (optional)

Einsatzfälle: Infodisplays, Werbeplayer, Digital Signage und Self-Service-Kioske — Werbedisplay mit Audio und Video

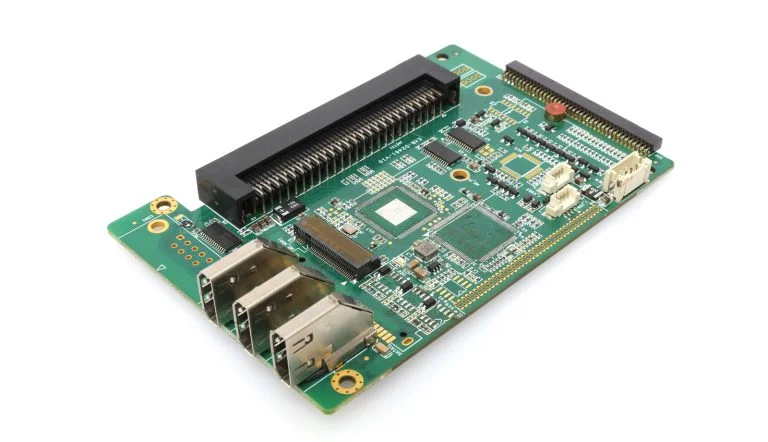

EXB-D2461

Multi-HDMI-Videowand-Board

3×HDMI mit EDID-Unterstützung
4×USB + 5×COM
1×M.2-Hochgeschwindigkeitsspeicher

Einsatzfälle: Leitwarten-Videowände, Überwachungswände, Multi-Screen-Stitching und Werbedisplay — jedes Multi-Screen-Splitting-Szenario

⇄

Kommunikations- & I/O-Erweiterungsserie

KOMMUNIKATION · seriell / GPIO+Modbus / 4G·5G-Funk

SERIELL

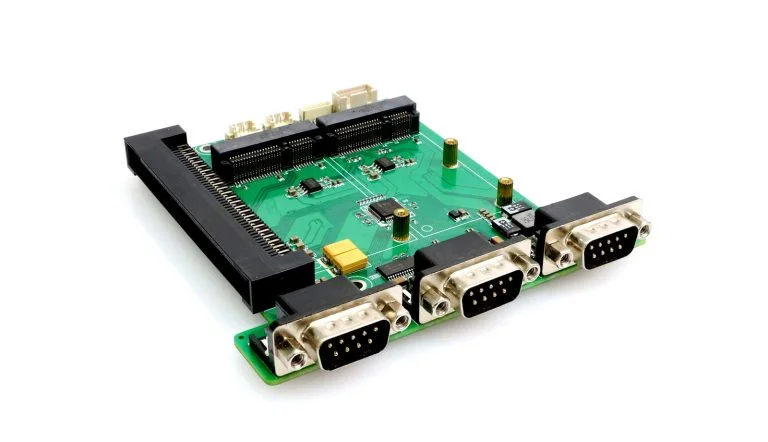

EXB-D2137

RS-232 Multi-Seriell-Board

3×RS-232-Schnittstellen
2×USB
1×mSATA + 1×Mini PCIe

Einsatzfälle: SCADA, Energiezähler und Alt-Bahnverkehrsanlagen — traditionelle Standorte mit Bedarf an mehreren RS-232-Schnittstellen

GPIO·IO

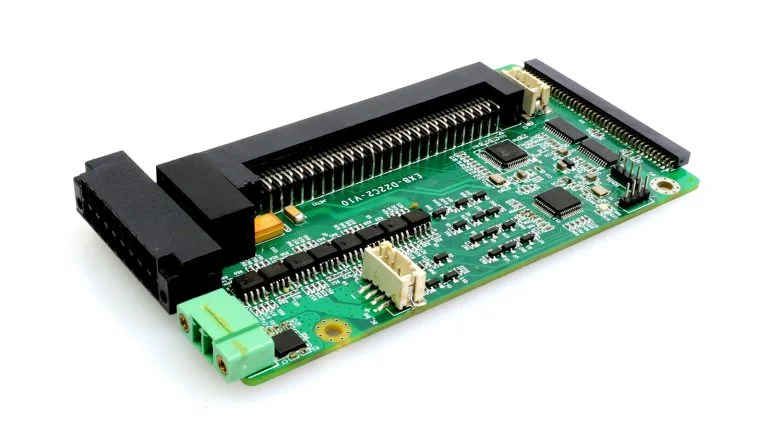

EXB-D22C2

GPIO + Modbus Steuerboard

GPIO 8-Eingänge / 8-Ausgänge
3×RS-232/485 seriell + 2×USB
Onboard-Modbus-Protokollstack

Einsatzfälle: Werkzeugmaschinen-Steuerschränke, SPS-Koordination, Umrichter-Inbetriebnahme und Sensor-/Relaismatrix-Steuerung

FUNK

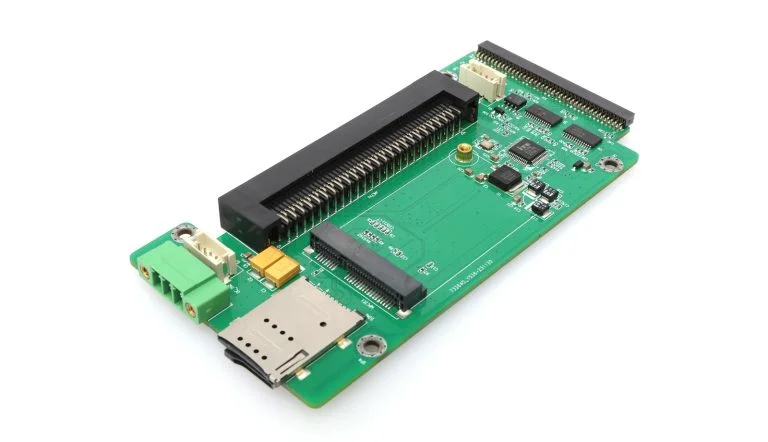

EXB-D22C1

4G/5G Funk-Kommunikationsboard

4G/5G-All-Netz-Modulschnittstelle
1×TF-Kartensteckplatz
1×Mini-PCIe-Steckplatz

Einsatzfälle: Standorte ohne feste Verkabelung · Smart Farming / Energievermessung / mobile Überwachung / Outdoor-RFID-Gateways

⚡

Strom- + Dual-LAN-Erweiterungsserie

STROM & NETZWERK · EPB-Serie · Weitspannung + intelligentes Temperaturmanagement

STROM

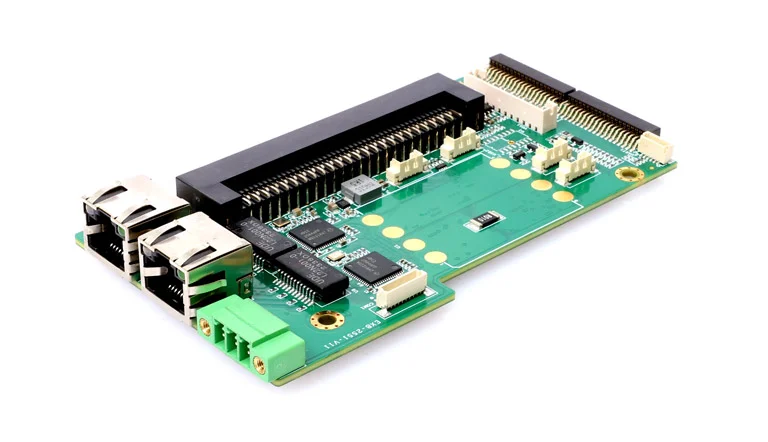

EPB-D2251

Strom- + Dual-LAN-Board

2×Gigabit-LAN-Ports
intelligente Lüfter-Temperaturregelung
9-36V Weitspannungseingang

Einsatzfälle: Dual-LAN-Redundanz, Fahrzeug-Akkubetrieb und Dauerbetriebs-Industrieserver / Edge-Gateways

AUSWAHLVERGLEICH

10 i-Function Boards · Auswahlvergleich

Vergleichen Sie Anzeigeausgang, serielle Schnittstellen, Netzwerk, GPIO und Stromversorgung nebeneinander, um schnell das richtige Modell zu finden.

Modell	Kategorie	Anzeigeausgang	Seriell / GPIO	USB / Netzwerk	Erweiterung / Strom	Hauptanwendungen
EXB-D2211	Anzeige	1×VGA	1×COM	—	1×M.2	Einstiegs-VGA-Steuerschränke
EXB-D2138	Anzeige	1×VGA	3×COM	4×USB	9-36V Weitspannung	Energie / intelligente Beleuchtung
EXB-D21C2	Anzeige	1×VGA	—	2×USB	9-36V Weitspannung	Fahrzeug / tragbare Terminals
EXB-D2351	Anzeige	1×VGA	—	—	1×M.2	Vision / Bildspeicher
EXB-D2532	Anzeige	1×HDMI EDID + Audio	—	—	9-36V Weitspannung	Werbedisplay / Signage
EXB-D2461	Anzeige	3×HDMI EDID	5×COM	4×USB	1×M.2	Videowand / zusammengesetzter Bildschirm
EXB-D2137	Seriell	—	3×RS-232	2×USB	mSATA + Mini PCIe	SCADA / Energiezähler
EXB-D22C2	GPIO	—	GPIO 8-Ein/8-Aus + 3 seriell	2×USB	Modbus-Protokoll	Werkzeugmaschinen / SPS-Inbetriebnahme
EXB-D22C1	Funk	—	—	—	4G/5G + Mini PCIe + TF	Smart Farming / Outdoor-Gateways
EPB-D2251	Strom	—	—	2×Gigabit-LAN	9-36V Weitspannung + intelligentes Temperaturmanagement	Dual-LAN-Redundanz / Edge-Gateway

HÄUFIGE FRAGEN

i-Function Auswahl-FAQ

Was ist der Unterschied zwischen dem i-Function Board und dem i-Core Mainboard?

Das i-Core™ Mainboard ist das Compute-Board der FlexCore™ Drei-Board-Architektur (CPU/Speicher/Massenspeicher) und bestimmt Rechenplattform und Leistung.

Das i-Function Board ist ein Funktionserweiterungsboard, das auf das i-Core aufgesetzt wird und HDMI/VGA/COM/USB/4G/GPIO/Modbus-Schnittstellen sowie Kommunikationsfunktionen ergänzt.

Ein komplettes Gerät = 1 i-Core + 1-2 i-Function + 1 i-Connect-Routing-Board, frei kombinierbar je nach realem Kundenszenario.

Was ist der Unterschied zwischen den Erweiterungsboard-Serien EXB und EPB?

Die EXB-Serie (Expansion Board) konzentriert sich auf Schnittstellen- und Kommunikationserweiterung und deckt VGA/HDMI-Anzeigeausgang, RS-232/485-Schnittstellen, USB, GPIO, 4G/5G und Modbus ab.

Die EPB-Serie (Expansion Power Board) konzentriert sich auf Stromverwaltung und Netzwerkerweiterung und integriert Weitspannungseingang, zwei Gigabit-LAN-Ports und intelligentes Temperaturmanagement — ideal für Feldgeräte und Dauerbetriebs-Szenarien.

Welches Board wähle ich, um 3 HDMI-Bildschirme (eine Videowand) an einem Industrie-PC anzusteuern?

Wählen Sie das EXB-D2461 Multi-HDMI-Videowand-Erweiterungsboard: 3 HDMI-Ports mit EDID-Schwarzbildschutz + 4 USB + 5 COM + 1 M.2, ausgelegt für Werbedisplays, Digital Signage, Leitwarten-Videowände und Multi-Screen-Splitting.

In Kombination mit einem i-Core Core-Mainboard (etwa CES-1201 oder CES-1901) kann es 3 unabhängige 1080P-Displays oder einen einzelnen ultrabreiten zusammengesetzten Bildschirm ansteuern.

Wie wähle ich ein Board für ein 4G/5G-Feldgerät ohne Netzbindung?

Wählen Sie das EXB-D22C1 Funk-Kommunikationserweiterungsboard: eine Onboard-4G/5G-Modulschnittstelle + Mini-PCIe-Steckplatz + TF-Speicher, kompatibel mit allen großen Anbietern.

Es eignet sich für Außenstandorte ohne feste Verkabelung: Smart Farming, Energievermessung, mobile Überwachungsfahrzeuge und temporäre Logistik-RFID-Gateways. In Kombination mit dem EPB-D2251 Stromboard ermöglicht es 9-36V-Weitspannungs-Fahrzeug- oder Akkubetrieb.

Wie wähle ich ein Board für isolierte GPIO-I/O und das Modbus-Protokoll?

Wählen Sie das EXB-D22C2 GPIO + Modbus Smart-Erweiterungsboard: GPIO 8-Eingänge / 8-Ausgänge + 3 serielle Schnittstellen + 2 USB + ein Onboard-Modbus-Protokollstack.

Die 8 Digitaleingänge lesen Sensoren, Taster und Lichtgittersignale; die 8 Digitalausgänge steuern Relais, Magnetventile und Anzeigen. Modbus kommuniziert direkt mit SPS, Frequenzumrichtern und Smart Metern und ist damit die optimale Wahl für Werkzeugmaschinen und SCADA-Feldsteuerschränke.

Unsere Altanlage hat nur einen VGA-Monitor — wie behalten wir VGA-Ausgabe?

Die i-Function-Serie bietet 4 VGA-Boards für verschiedene Szenarien:

EXB-D2211 (Basis VGA+COM+M.2, am wirtschaftlichsten) | EXB-D21C2 (VGA+2 USB, 9-36V Weitspannung für Fahrzeuge) | EXB-D2138 (VGA+GPIO+mehrere serielle Schnittstellen, für Steuerschränke) | EXB-D2351 (VGA+M.2+mehrere serielle Schnittstellen, für Speichererweiterung).

Alt-HMIs und CNC-Systeme aus der Windows-7-/XP-Ära lassen sich alle nahtlos anschließen.

Unterstützen Sie OEM-Individualisierung und Kleinserien?

Alle EXB/EPB-Boards unterstützen vollständiges OEM/ODM: kundenspezifische Schnittstellenplatzierung, vorinstallierte Mini-PCIe/M.2-Kommunikationsmodule, Siebdruck-Logos, Weitspannungsumschaltung und Temperaturgrad-Upgrades (-20 bis 70°C).

Die Mindestbestellmenge beträgt 5-50 Boards mit 3 Jahren Langzeitverfügbarkeit, bei Großprojekten ist eine 5-Jahres-EOL-Zusage möglich.

Können EXB-Boards zwischen verschiedenen FlexCore™ Modellen getauscht werden?

Ja. Der Kernnutzen der FlexCore™ Drei-Board-Architektur ist die Entkopplung von Gehäuse, i-Core Mainboard und i-Function Erweiterungsboard.

Dasselbe EXB-D2461 Videowand-Board kann in einem ComputeOps Industrie-PC, einem FrontOps Panel-PC oder einem CleanOps Edelstahl-All-in-One verbaut werden — Kunden tauschen nur ein Board, statt das Gehäuse neu zu konstruieren, was BOM- und Wartungskosten drastisch senkt.
