FLEXCORE™ MODULARES BOARD-SET

Board-Kombinationen

5 Systemkonzepte · 18 Schnittstellenkonfigurationen · modulares Drei-Board-Design ── i-Core Compute-Board, i-Function Erweiterungsboard und i-Connect I/O-Board lassen sich frei kombinieren und decken Industrie-PCs, Panel-PCs, KI-Edge und Feldeinsatz ab.

Computei-CoreCPU-Plattform Erweiterungi-FunctionFunktionsmodul I/Oi-ConnectI/O-Routing

DESIGNPHILOSOPHIE

Drei Boards getrennt · Bus-koordiniert · frei kombiniert

FlexCore™ teilt das traditionelle Einplatinen-Industrie-Mainboard in drei Ebenen — Compute / Steuerung / Konnektivität. i-Core trägt die CPU, i-Function übernimmt funktionale Unterschiede und i-Connect integriert die Feld-I/O. Jede Ebene lässt sich unabhängig aufrüsten, während die Plattform 5–7 Jahre eingefroren werden kann.

↓60%

F&E-Zyklus

↓70%

BOM-Komplexität

5–7 J.

Langzeitverfügbarkeit

5–50 Stück

Niedrige MOQ

5 KONZEPTE · 18 VARIANTEN

5 Systemkonzepte · 18 Schnittstellenvarianten

Jedes Konzept teilt die i-Core Compute-Board-Plattform ── allein durch den Tausch von i-Function Erweiterungsboard und i-Connect I/O-Board lassen sich System-Schnittstellenkonfigurationen für unterschiedliche Industrieszenarien ableiten.

Standard-I/O · bestes Preis-Leistungs-Verhältnis

Konzept A · Wirtschaftliche Basisschnittstellen

Eine wirtschaftliche Kombination für die allgemeine Industriesteuerung ── ein LAN-Port plus Standard-USB / Anzeige / Audio / Strom, mit COM-Schnittstellen nach Bedarf erweiterbar (0 / 3 / 5). Die Standardkonfiguration für Einstiegs-ComputeOps™ Industrie-PCs.

Basis-I/OHDMI · 4×USB3.0 · 2×LAN · AUDIO · VGA · DC IN

Interne ModuleM.2 NVMe + M.2 PCIe · Speicher · LVDS/EDP · USB-Touchscreen

COM-Erweiterung0 / 3×COM / 5×COM, drei Optionen

Typische ModelleEPC-102A / EPC-302A Einstiegs-Industrie-PCs

3 Schnittstellen-Variantenkonfigurationen

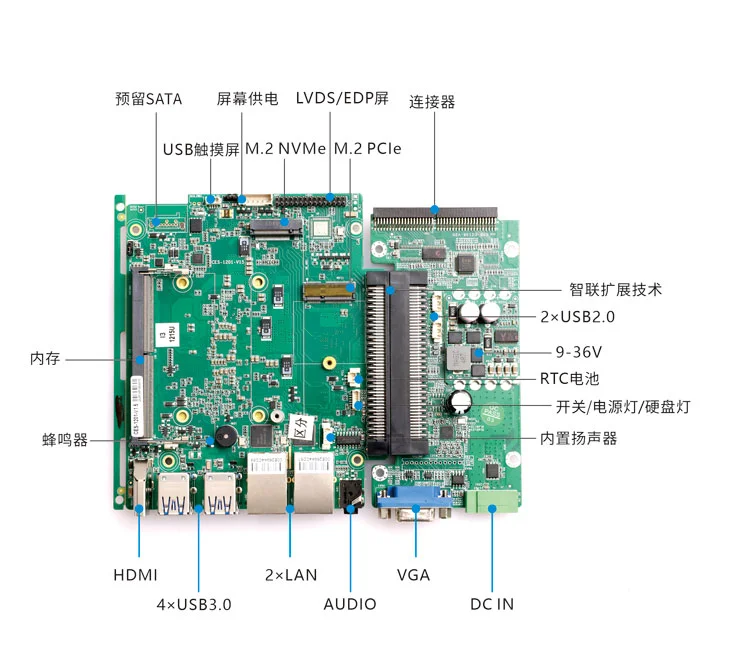

Konzept A · Wirtschaftliche Basisschnittstellen - Basisversion — Basisversion

Keine COM-Erweiterung · nur i-Core + i-Connect

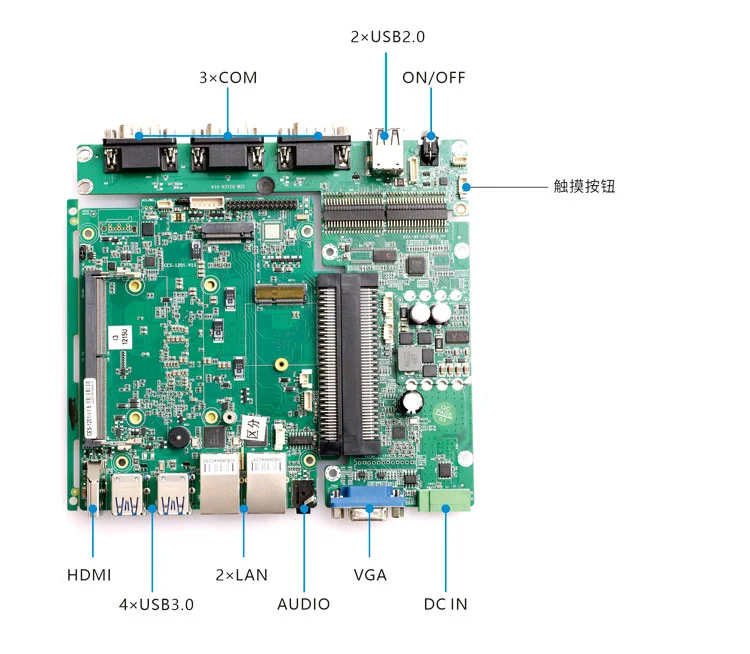

Konzept A · Wirtschaftliche Basisschnittstellen - 3×COM-Version — 3×COM-Version

i-Function ergänzt 3 serielle Schnittstellen

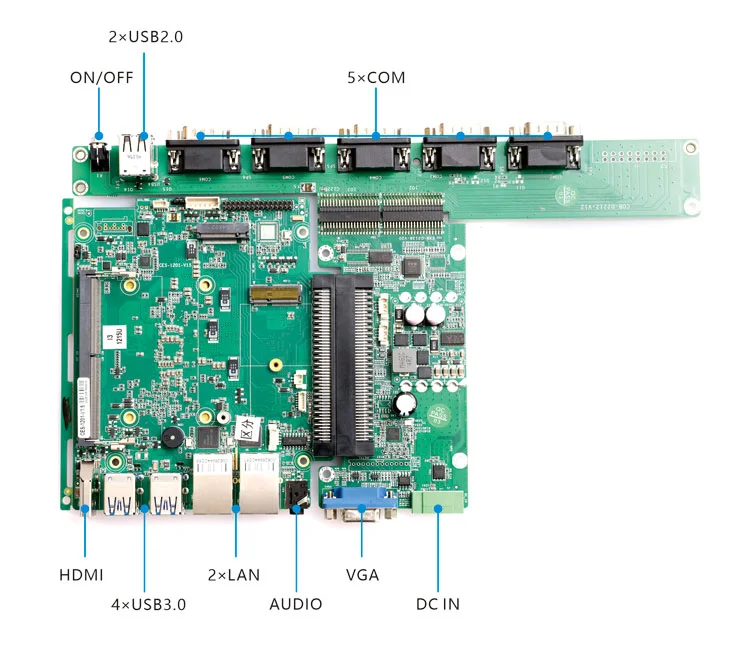

Konzept A · Wirtschaftliche Basisschnittstellen - 5×COM-Version — 5×COM-Version

i-Function ergänzt 5 serielle Schnittstellen

Status-LEDs + Touch-Tasten

Konzept B · Touch- & Anzeigetyp

Aufbauend auf Konzept A ergänzt es Status-LEDs (Strom / Datenträger / Status) und kapazitive Touch-Tasten ── ideal für HMI-Systeme mit Panel-Interaktion, üblich bei FrontOps™ Panel-PCs und Schaltschrank-Bedienpanels.

Erweiterte ModuleStatus-LEDs · Touch-Tasten · Summer · EIN/AUS-Schalter

Basis-I/OHDMI · 4×USB3.0 · 2×LAN · AUDIO · VGA · DC IN

COM-Erweiterung0 / 3×COM / 5×COM, drei Optionen

Typische ModelleEPC-S Panel-PCs / Schaltschrank-Bedienpanels

3 Schnittstellen-Variantenkonfigurationen

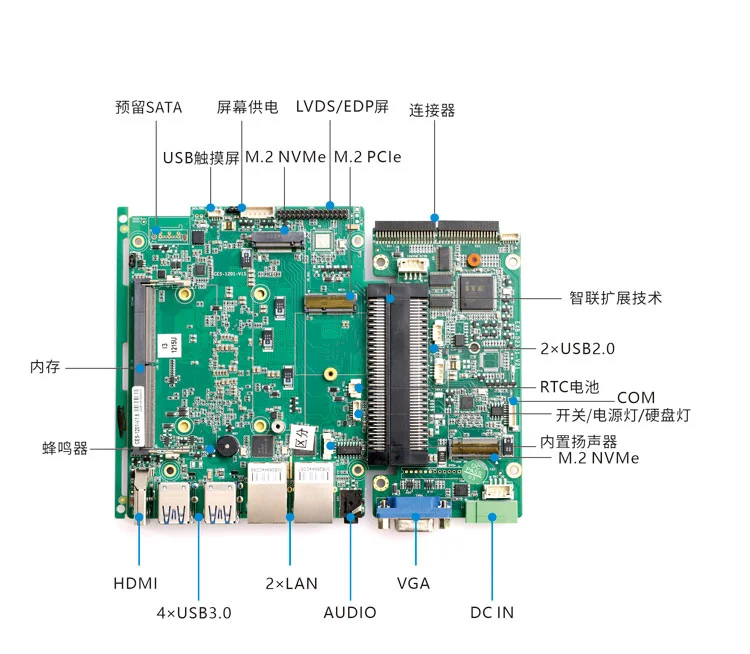

Konzept B · Touch- & Anzeigetyp - Basisversion — Basisversion

Status-LEDs + Touch-Tasten serienmäßig

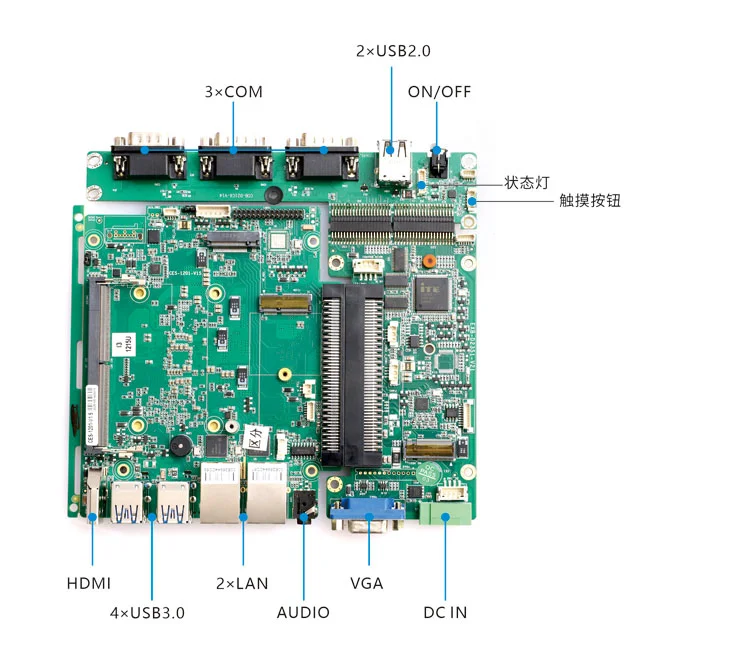

Konzept B · Touch- & Anzeigetyp - 3×COM-Version — 3×COM-Version

+ 3 serielle Schnittstellen

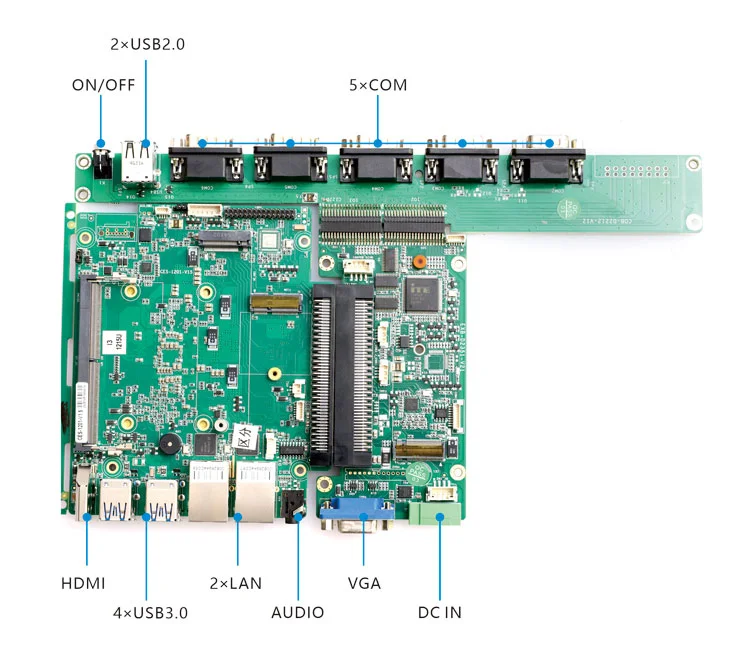

Konzept B · Touch- & Anzeigetyp - 5×COM-Version — 5×COM-Version

+ 5 serielle Schnittstellen

Dual-Gigabit-LAN · Lüfter-Temperaturregelung

Konzept C · Dual-LAN-Industrienetzwerk

Für Industrienetzwerke, die internen und externen Verkehr trennen müssen ── zwei Gigabit-LAN-Ports verbinden den OT-Feldbus bzw. das IT-Managementnetz, mit integriertem intelligentem Lüfter-Temperaturmodul. Ideal für Machine-Vision-Gateways und Edge-Industrie-PCs.

Netzwerk-Erweiterung2×LAN Gigabit-Ports · unabhängige MAC / IP

Intelligente KühlungOnboard-Temperaturerfassung · PWM-Lüftersteuerung

Basis-I/OHDMI · 4×USB3.0 · AUDIO · VGA · DC IN

COM-Erweiterung0 / 3×COM / 5×COM, drei Optionen

3 Schnittstellen-Variantenkonfigurationen

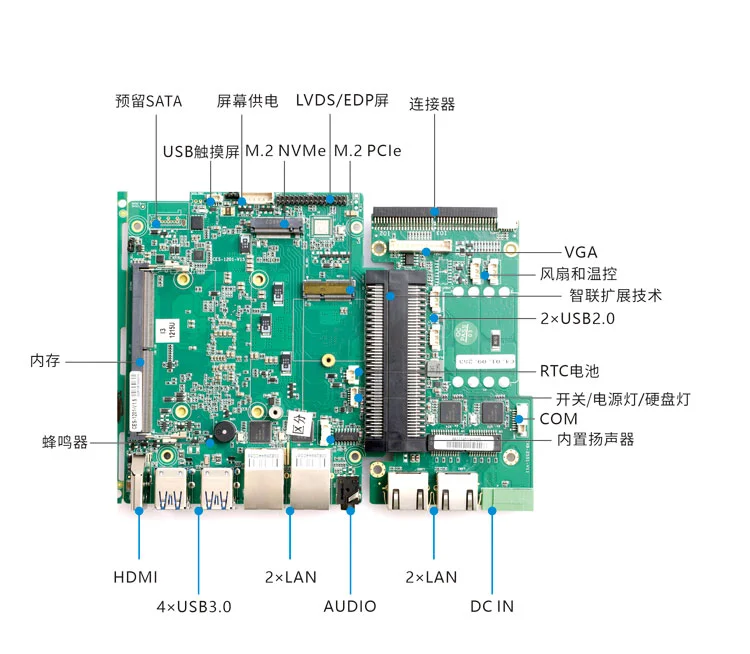

Konzept C · Dual-LAN-Industrienetzwerk - Basisversion — Basisversion

Dual-LAN + Lüfter-Temperaturregelung

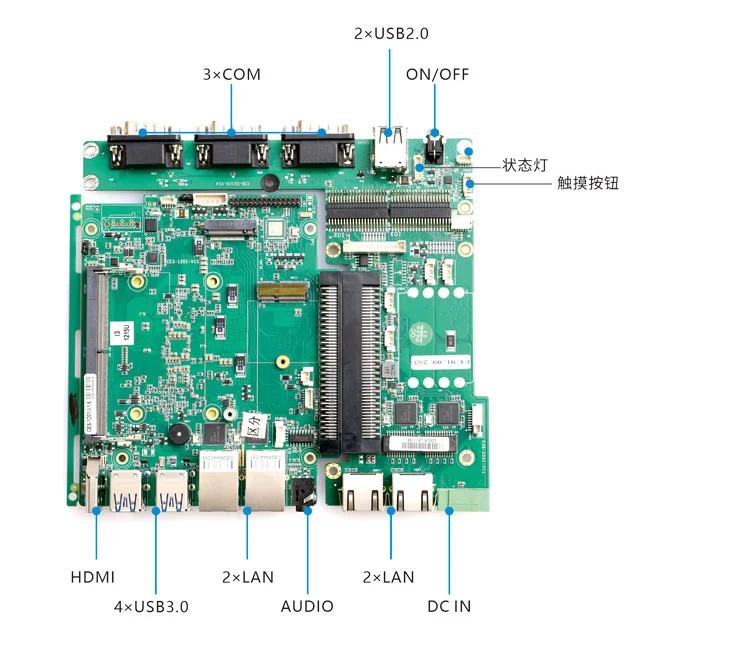

Konzept C · Dual-LAN-Industrienetzwerk - 3×COM-Version — 3×COM-Version

Dual-LAN + Status-LEDs + 3×COM

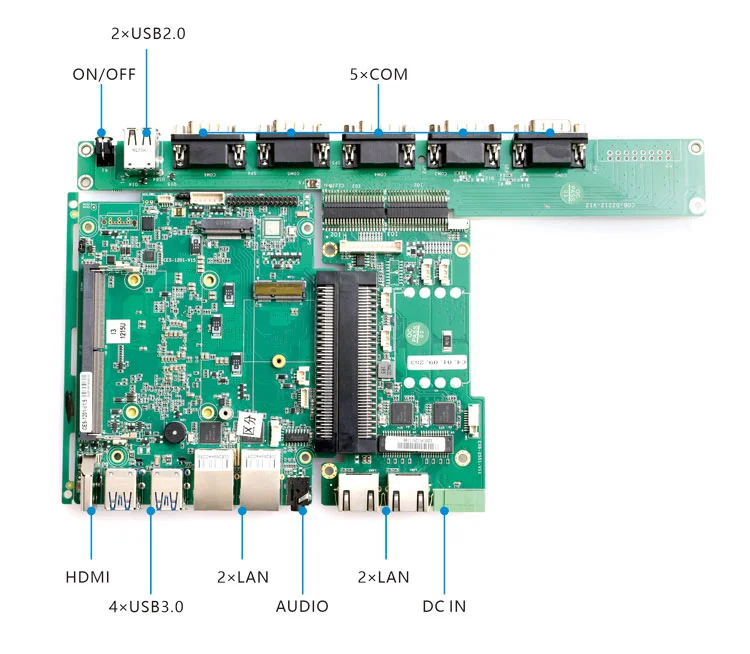

Konzept C · Dual-LAN-Industrienetzwerk - 5×COM-Version — 5×COM-Version

Dual-LAN + 5 serielle Schnittstellen

16-Kanal-GPIO · Topwahl für die Industrieautomatisierung

Konzept D · VGA + GPIO Industriesteuerung

Das i-Function Erweiterungsboard trägt 16-Kanal-GPIO (5V/24V wählbar) ── direkt verbunden mit SPS, Relais, Sensoren und anderen Feldgeräten. Es ist die häufigste Schnittstellenkombination für die Integration von CNC-Werkzeugmaschinen und Halbleiteranlagen.

Industrielle I/O16-Kanal-GPIO · 5V / 24V Pegel wählbar

VideoausgangHDMI + VGA Doppelanzeige-Ausgang

Basis-I/O4×USB3.0 · 2×LAN · AUDIO · DC IN

COM-Erweiterung0 / 3 / 5×COM × mit oder ohne GPIO, insgesamt 6

6 Schnittstellen-Variantenkonfigurationen

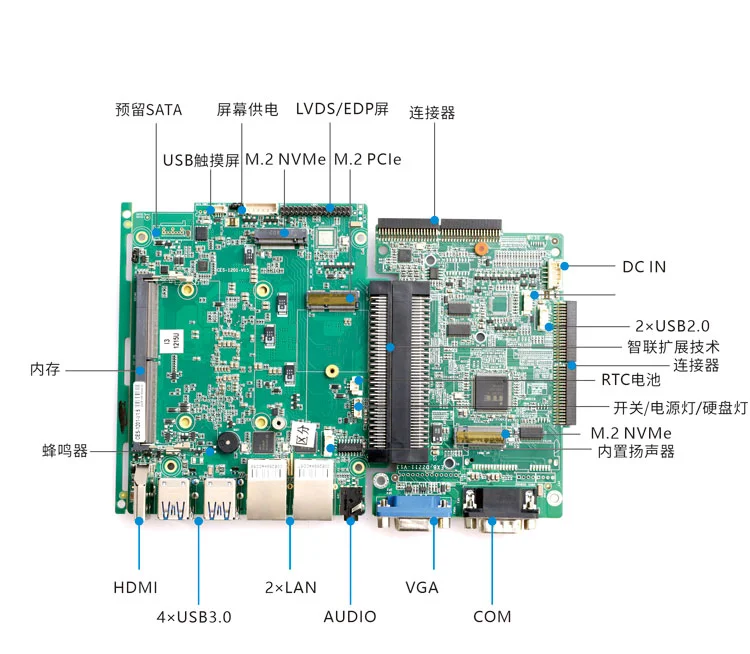

Konzept D · VGA + GPIO Industriesteuerung - VGA-Basisversion — VGA-Basisversion

i-Connect + VGA-Anzeige

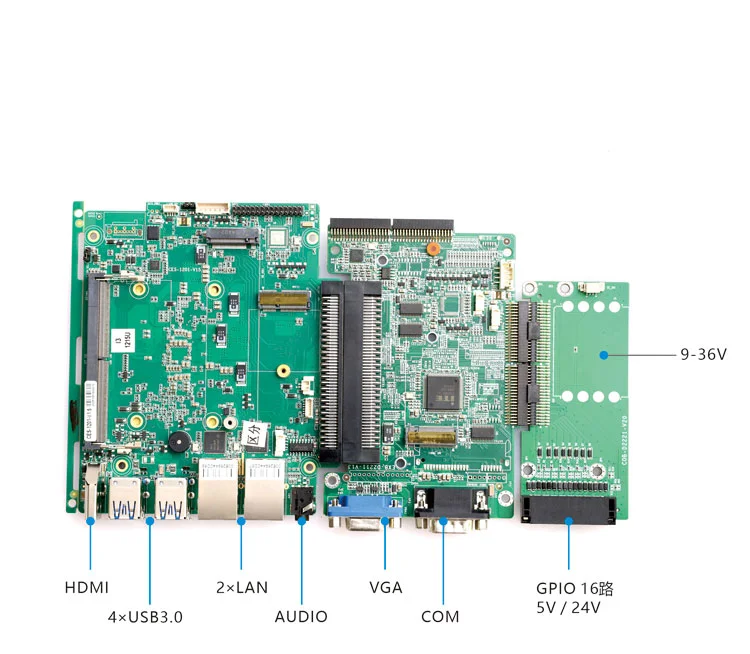

Konzept D · VGA + GPIO Industriesteuerung - mit 16-Kanal-GPIO — + 16-Kanal-GPIO

9-36V Weitspannung + industrielle GPIO

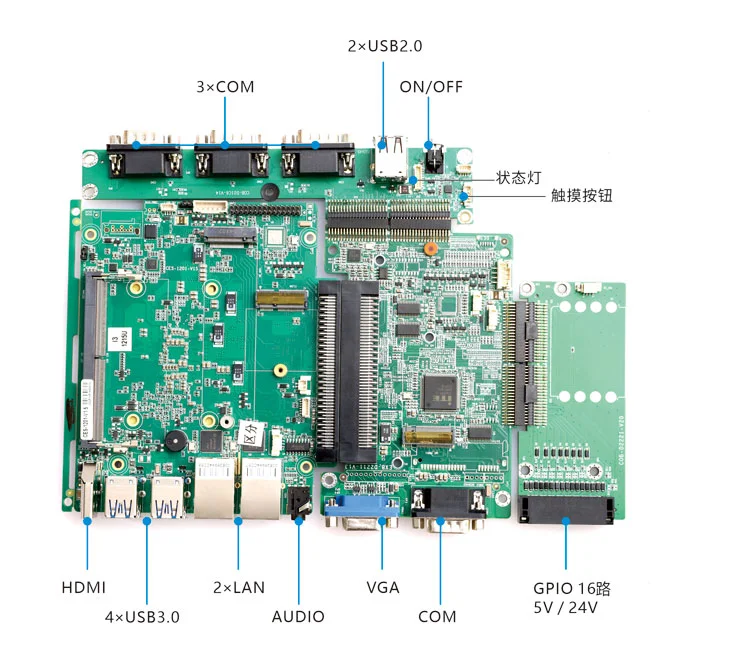

Konzept D · VGA + GPIO Industriesteuerung - 3×COM + GPIO — 3×COM + GPIO

Status-LEDs + Touch + GPIO

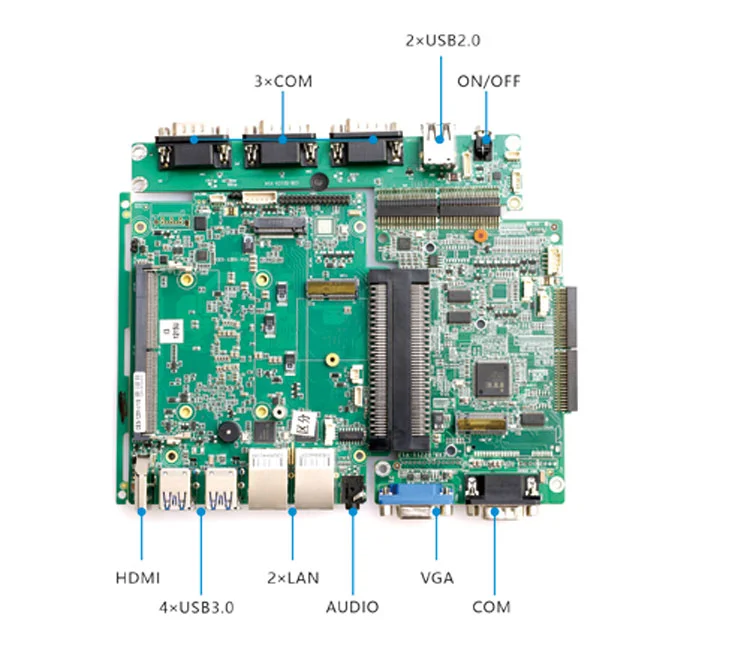

Konzept D · VGA + GPIO Industriesteuerung - 3×COM-Version — 3×COM-Version

nur 3 serielle Schnittstellen, kein GPIO

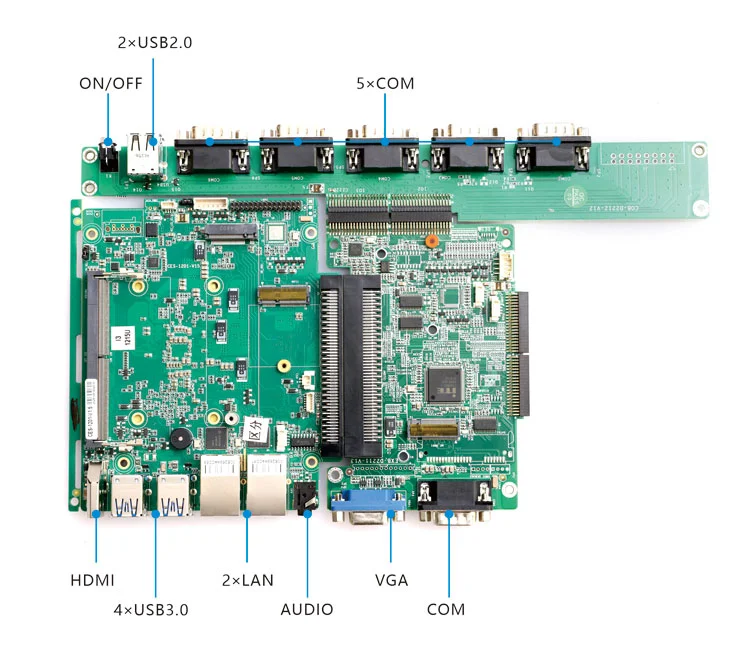

Konzept D · VGA + GPIO Industriesteuerung - 5×COM-Version — 5×COM-Version

5 serielle Schnittstellen

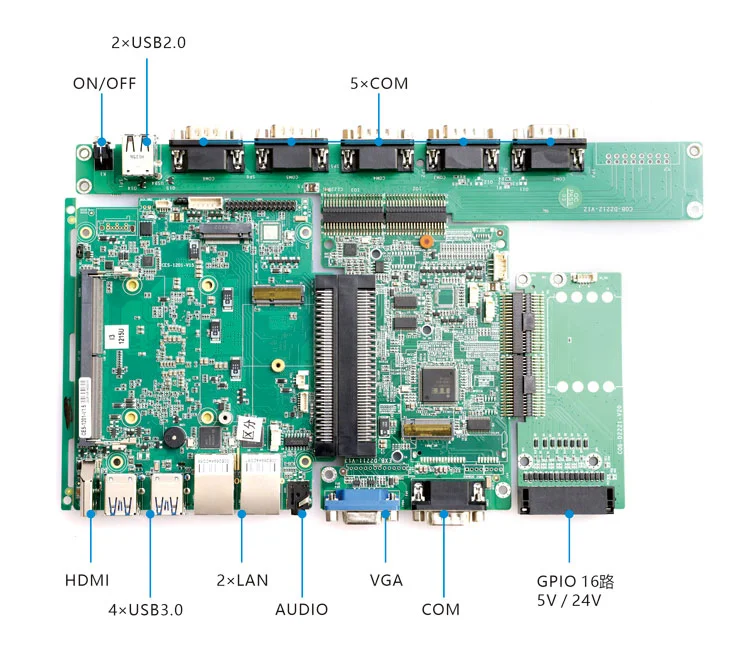

Konzept D · VGA + GPIO Industriesteuerung - 5×COM + GPIO — 5×COM + GPIO

5 serielle Schnittstellen + industrielle GPIO

3×HDMI-Ausgang · Videowand / Multi-Screen-Steuerung

Konzept E · Multi-HDMI-Videowand

Das i-Function Erweiterungsboard bietet 3×HDMI-EDID-Ausgänge ── geeignet für Videowände, Multi-Screen-Kacheln, Digital Signage im Handel, Überwachungsanzeigen und andere Szenarien mit mehreren unabhängigen Anzeigeausgängen.

Multi-Screen-Ausgang3×HDMI unabhängiges EDID · 4K-Unterstützung

Industrielle I/O16-Kanal-GPIO · 5V / 24V Pegel

Basis-I/OHDMI · 4×USB3.0 · 2×LAN · AUDIO · DC IN

COM-Erweiterung0 / horizontal / 5×COM, drei Optionen

3 Schnittstellen-Variantenkonfigurationen

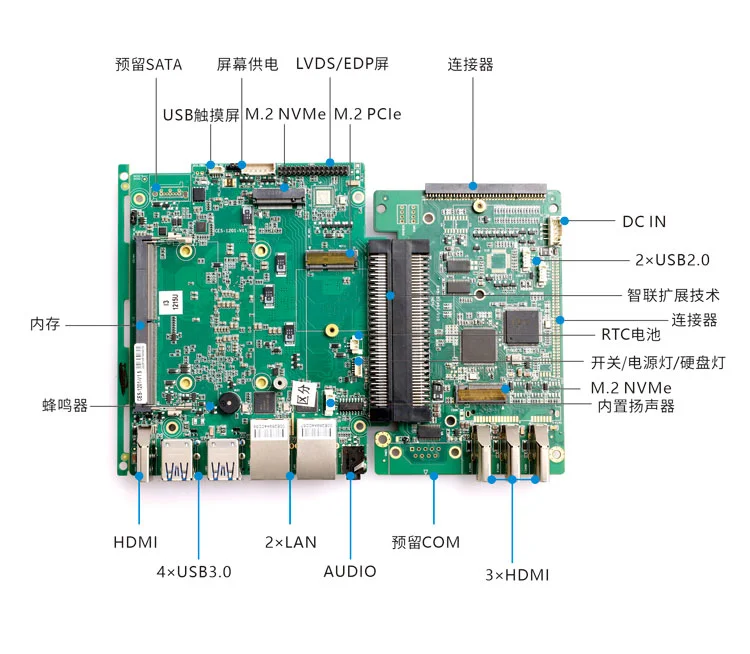

Konzept E · Multi-HDMI-Videowand - 3×HDMI-Basis — 3×HDMI-Basis

3 unabhängige HDMI-Ausgänge

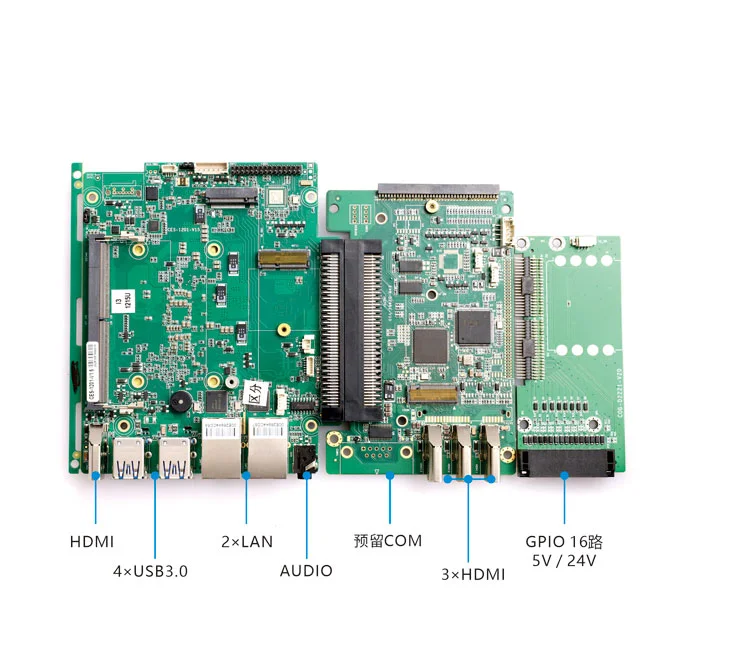

Konzept E · Multi-HDMI-Videowand - horizontale Erweiterungsversion — Horizontale Erweiterung

3×HDMI + 16-Kanal-GPIO

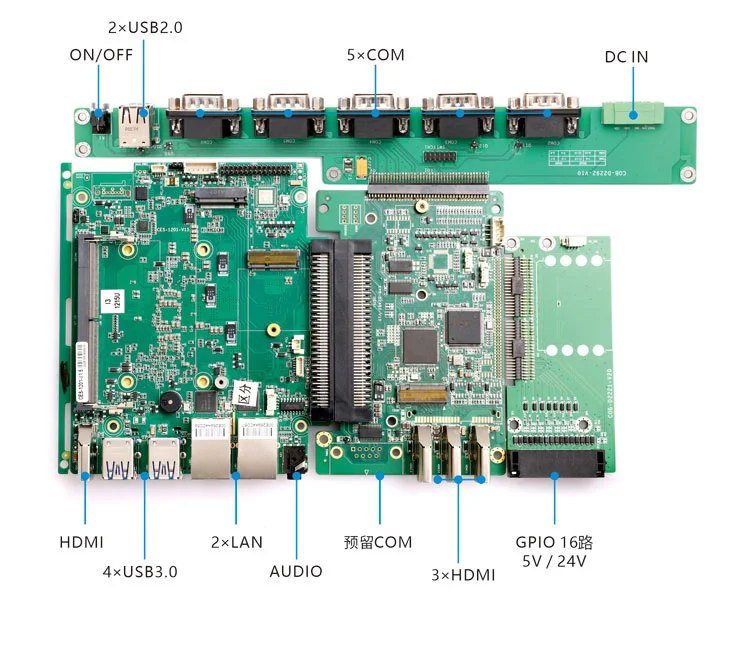

Konzept E · Multi-HDMI-Videowand - 5×COM + GPIO — 5×COM + GPIO

Voll ausgestattetes Flaggschiff: 5×COM + GPIO + 3×HDMI

DIE 3 BOARDS ENTDECKEN

Tauchen Sie in die drei Module ein

Sehen Sie sich Designprinzipien, Produktmodelle und passende Konfigurationen jedes Moduls an.

⚙

i-Core Compute-Board

6 Prozessorplattformen · 8 Standard-Mainboards. Volle Abdeckung von Intel Celeron / Core 7.–12. Gen, Phytium FT-2000 und Rockchip RK3588 / RK3568.

Boards ansehen → ◧

i-Function Erweiterungsboard

Umfangreiche EXB-Serie mit vielen Funktionserweiterungen: HDMI / VGA, RS-232 / 485, CAN-FD, GPIO, 4G / 5G, Mini PCIe, M.2 und mehr.

Erweiterungsboards ansehen → ⊕

i-Connect I/O-Board

Industrielles I/O-Schnittstellen-Routing ── integriert USB, LAN, seriell, DI/DO, analoge und weitere Feldschnittstellen, steckbar und werkzeuglos tauschbar.

I/O-Boards ansehen →

PROJEKT STARTEN

Brauchen Sie Hilfe bei der Auswahl der FlexCore™ Module für Ihr Projekt?

Nennen Sie uns Ihre Prozessorplattform, Ihre I/O-Anforderungen und Ihr Industrieszenario — unsere Ingenieure antworten innerhalb von 24 Stunden mit einem kompletten Plan, Modulkombinationsberatung und einer Prototyp-Bewertung.

Anforderungen übermitteln 0755-85286060 anrufen
