Core-CPU der 7. Generation
Intel® Core™ i3-7100U / i5-7200U / i7-7500U in drei Leistungsstufen. Stromsparendes Kaby-Lake-U-Design — der ausgereifte, stabile Core der 7. Generation.
UPC-108H · 7. GEN INTEL® CORE™
Eine lüfterlose Embedded-Computing-Plattform mit Intel® Core™ der 7. Generation für Smart-Terminals und Industriesteuerung

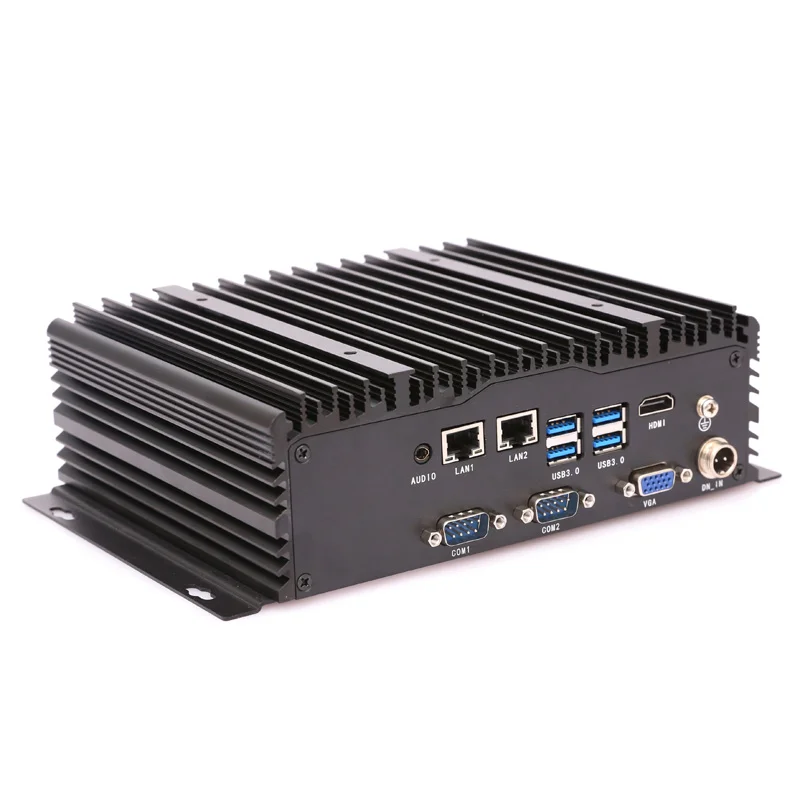

UPC-108H 7. Gen i7 modularer Universal-Box-PC | lüfterlos Multi-I/O
Der UPC-108H ist ein lüfterloser Industrie-Computer mit einem leistungsstarken Intel® Core™ Prozessor der 7. Generation für stabile, zuverlässige Leistung. Er bietet 2 serielle Ports, 2 Gigabit-LAN-Ports und 6 USB-Ports sowie HDMI + VGA Dual-Display-Ausgang für vielfältige industrielle Anschlussanforderungen. Ein integrierter 4000-mAh-Akku bietet Stromausfallschutz und verhindert wirksam Datenverluste bei plötzlichen Stromausfällen. Er ist ideal für Smart-Terminals, unbeaufsichtigte Anlagen, Datenerfassung und Steuerung.
Typische Anwendungen
7th Geni3 / i5 / i7
2× LANzwei Gigabit
DDR48-32GB
9-36VWeitbereichseingang
PRODUKT-HIGHLIGHTS
UPC-108H · Elf Kernmerkmale
Von der Kern-Rechenleistung bis zum industriellen Schutz — jede Designentscheidung verfolgt einen klaren Zweck.
Zwei Gigabit-Ethernet
2× Intel Gigabit-Ethernet für die Koordination mehrerer Geräte über SPS, SCADA und Vision-Systeme. Geringe Latenz, geringe Verluste, stabile Übertragung.
Umfangreiches Industrie-I/O
USB 3.0/2.0 + RS-232/485 + GbE + HDMI + VGA Multi-Schnittstellen-Kombination, deckt das gesamte Spektrum aus Industriesteuerung, Datenerfassung und Display-Ausgabe ab.
Mini-PCIe Funkerweiterung
1× Mini-PCIe-Steckplatz mit optionalen Dualband-WLAN- / Bluetooth- / 4G- / 5G-Modulen, flexibel anpassbar an die Vernetzung vor Ort.
9-36V Weitbereichseingang
9-36V DC Weitbereichseingang über eine Phoenix- oder 2-polige Klemme, mit vierfachem Schutz gegen Überspannung, Überstrom, Verpolung und Überspannungsstöße.
FlexCore™ modulare Hardware-Architektur
Aufgebaut auf der FlexCore™ Vier-Element-Architektur: i-Core Compute + i-Function Erweiterung + i-Connect I/O + Smart-Thermal-Steuerung. Einheitliche Schnittstellen, Struktur und Stromversorgung mit freier Erweiterbarkeit.
Lüfterlose Kühlung
Einteilige Druckguss-Rippenkühlung aus 6061 hochfester Aluminiumlegierung mit null beweglichen Teilen — wartungsfrei, staub- und vibrationsbeständig, für industrielle Dauerbelastung.
SafeCore™ industrielle Zuverlässigkeit
Vier zusammenwirkende Schutzmechanismen: ① Stromschutz (Überspannung / Überstrom / Verpolung / Überspannungsstoß) + ② Notstromversorgung (intelligente Lithium-Akku-Pufferung bei Stromausfall) + ③ Start/Stopp-Steuerung (automatisches Einschalten bei Spannungswiederkehr) + ④ System-Selbstwiederherstellung (Watchdog + Neustart bei Fehler).
Hardwareseitiges automatisches Einschalten
Eine eigenständige Strom-Logikschaltung löst das Einschaltsignal aus, ohne auf das BIOS angewiesen zu sein. Bei Spannungswiederkehr startet das System automatisch und hält unbeaufsichtigte Anlagen durchgehend in Betrieb.
6061 Aluminium + VESA-Wandmontage
6061 hochfeste Aluminiumlegierung + Blechkonstruktion für ein robustes Gehäuse in Industriequalität. VESA-konforme Wandmontage, mit TPM 2.0 + Watchdog für zweifache Sicherheit.
Multi-OS-Unterstützung
Windows 10 / 11 · CentOS · Ubuntu 16.04 / 18.04 / 20.04 / 22.04. Das BIOS unterstützt Anpassung, Boot-Logo und OEM-Branding.
PRODUKTGALERIE

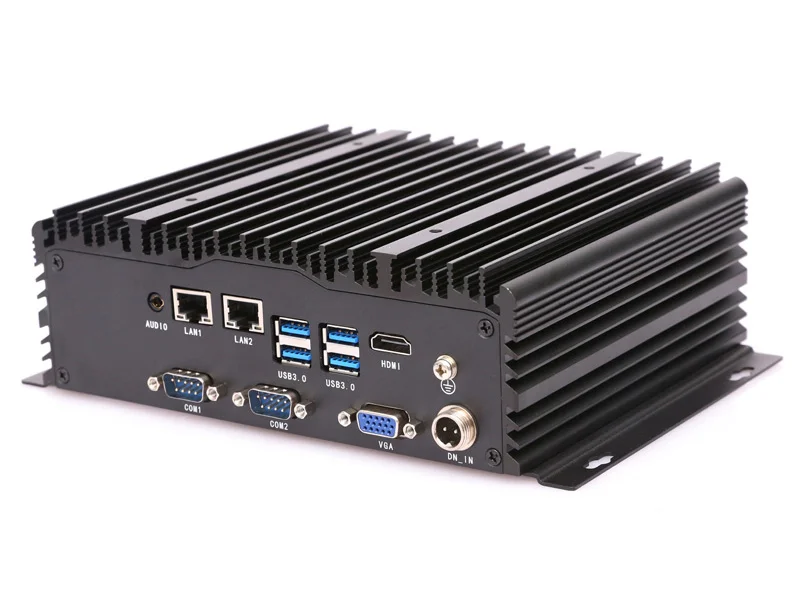

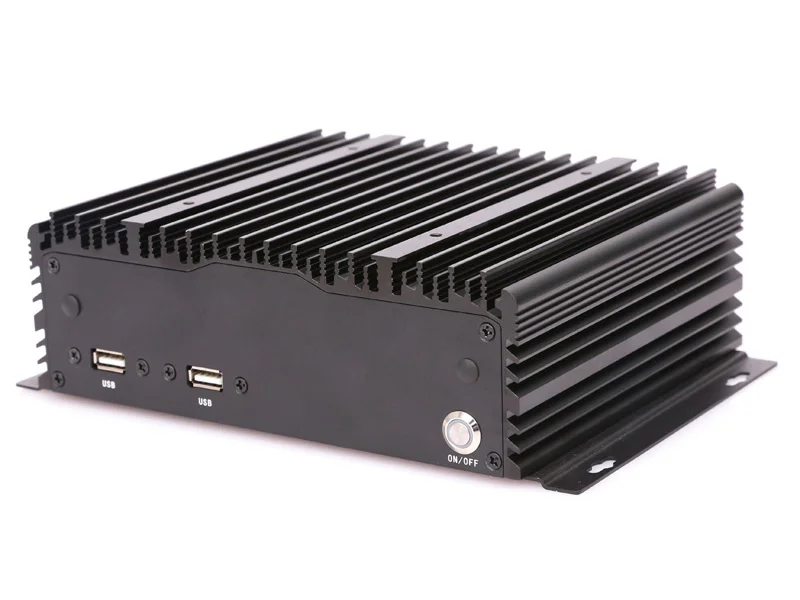

Produktgalerie
SPEZIFIKATIONEN
UPC-108H – Vollständige Spezifikationen
Datenblatt V1.0 · aktualisiert am 20.03.2026 · aufgrund von Marktschwankungen können sich zentrale Chips ändern; bitte mit dem Vertrieb bestätigen.
Kern-Hardware
| Parameter | Intel® Core™ i3-7100U | Intel® Core™ i5-7200U | Intel® Core™ i7-7500U |
|---|---|---|---|
| Prozessor | i3-1215U | i5-1235U | i7-1255U |
| Kerne | 2 | 4 | 4 |
| Threads | 4 | 8 | 8 |
| Taktfrequenz | 2.4GHz | 2.5~3.1 GHz | 2.7~3.5 GHz |
| Cache | 3MB | ||
| TDP | 15W | ||
| Grafik | HD | ||
| Arbeitsspeicher | 4~32GB DDR5 | ||
| Speicher | 1 x mSATA SSD + 1 x SATA2.5 inch SSD | ||
I/O-Anschlüsse
| Merkmal | Spezifikation |
|---|---|
| USB 2.0 | 2 |
| USB 3.0 | 4 |
| RS232 | 2 |
| VGA | 1 |
| HDMI | 1 |
| Gigabit-Ethernet | 2 × Intel I210 |
| Audio | 3.5mm TRRS |
| WLAN (optional) | Dualband-WLAN-Modul 2,4G/5G |
Stromversorgung
| Merkmal | Spezifikation |
|---|---|
| Stromanschluss | 2-poliger Luftfahrtstecker, unterstützt 9~36V DC Weitbereichseingang |
| ATX-Schalter | 1× ATX-Netzschalter |
| Startmodus | AT/ATX-Moduswahl (integriert) |
Mechanik & Allgemein
| Merkmal | Spezifikation |
|---|---|
| Abmessungen | 229 (L)×160 (W)×68.5 (H)mm |
| Montagemaße | 319 (L)×100 (W)mm |
| Gewicht | 2,5 kg Nettogewicht |
| Gehäusematerial | 6061 hochfeste Aluminiumlegierung |
| Mechanischer Aufbau | Aluminium-Strangpressprofil + Blechkonstruktion |
| Montage | Halterungsmontage / VESA-Wandmontage |
| Reset-Taster | 1× Reset-Taster |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 60.000 Std. |
Betriebsumgebung
| Merkmal | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereich -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereich -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMC | CE, FCC (EN 55032 & EN 55035) |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
Betriebssystem
| Merkmal | Spezifikation |
|---|---|
| Windows | Windows 7 / Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
Zertifizierungen & Konformität
| Merkmal | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot LOGO / OEM |
I/O-LAYOUT
I/O-Layout Front- & Rückseite
Kompaktes Universal-Box-Gehäuse mit Front-/Rückseiten-I/O-Aufteilung nach industriellen Verdrahtungskonventionen.

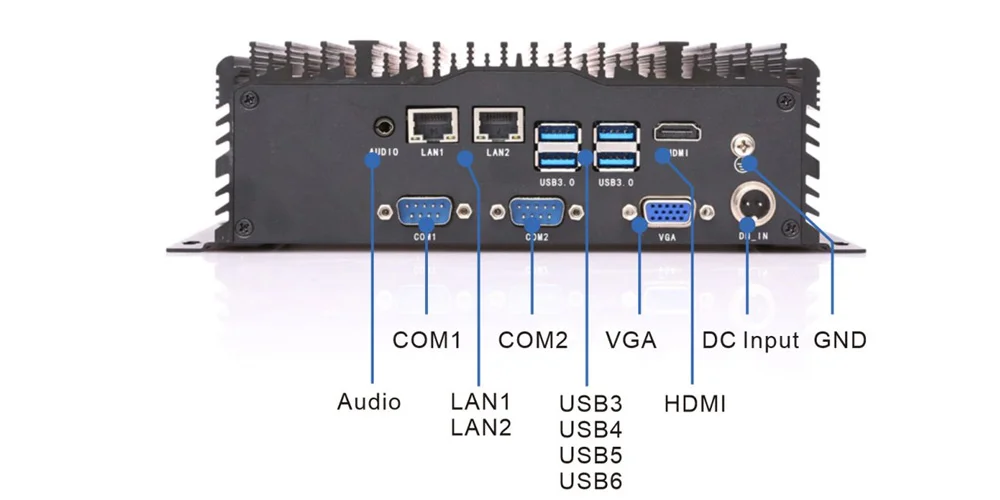

Frontblende

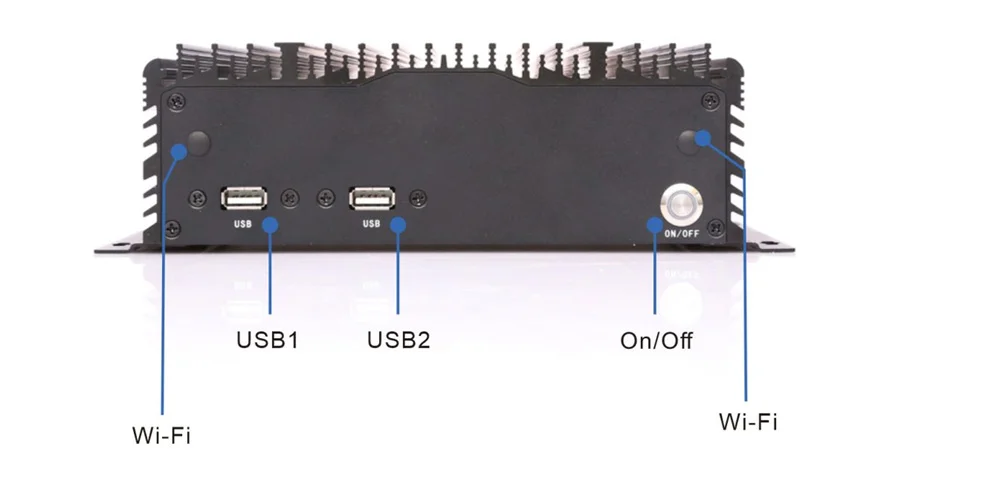

Rückseite
ABMESSUNGEN

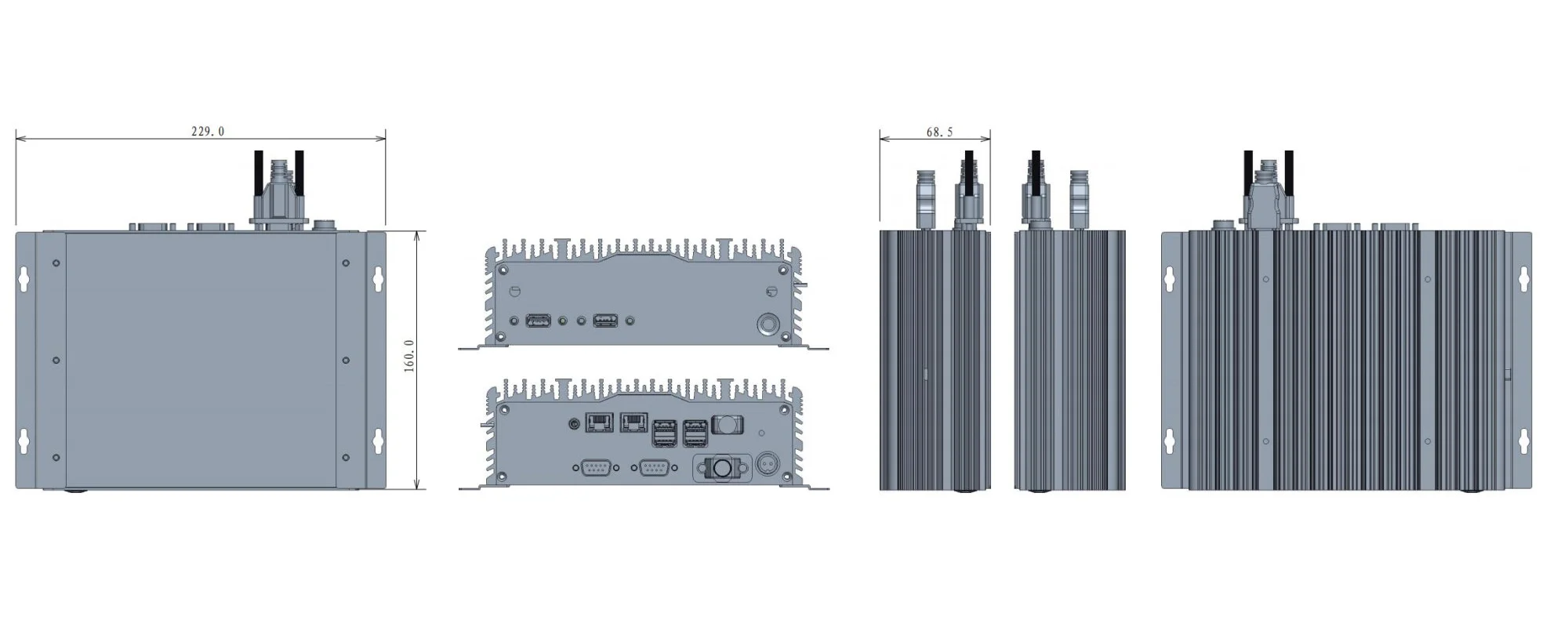

Abmessungen — Dreitafelprojektion (mm)
Detaillierte Abmessungen entnehmen Sie dem Datenblatt oder der Dreitafelprojektion unten. VESA-konforme Wandmontage unterstützt.
BESTELLINFORMATIONEN
Bestellinformationen · Artikelnummer
Die untenstehenden Standardkonfigurationen sind direkt bestellbar; für individuelle CPU / Arbeitsspeicher / Speicher / I/O-Boards wenden Sie sich bitte an den Vertrieb.
| Nr. | Artikelnummer | Modell | Prozessor | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | / | UPC-108H | Intel® Core™ i3-7100U | 8GB DDR3 | SSD 128GB |
| 02 | / | UPC-108H | Intel® Core™ i5-7200U | 8GB DDR3 | SSD 512GB |
| 03 | / | UPC-108H | Intel® Core™ i7-7500U | 8GB DDR3 | SSD 256GB |
| 04 | / | UPC-108H | Intel® Core™ i7-7600U | 16GB DDR3 | SSD 256GB |
Hinweis: Aufgrund von Marktschwankungen können zentrale Komponenten wie CPU-Modell, Arbeitsspeicher und Speicher abweichen — die aktuelle Konfiguration erfragen Sie bitte bei unserem Vertriebsteam.
ANWENDUNGEN
UPC-108H – Typische Anwendungen
Mit umfangreicher I/O-Erweiterung und industriellen Zuverlässigkeitsfunktionen kommt der UPC-108H in den vier folgenden Industrieszenarien breit zum Einsatz.
