Core-CPU der 12. Generation
Intel® Core™ i3-1215U / i5-1235U / i7-1255U in drei Leistungsstufen. Ein 10C12T-Leistungscluster mit integrierter Iris-Xe-Grafik vereint Leistung und Effizienz.
UPC-302D · 12. GEN INTEL® CORE™
Eine leistungsstarke Embedded-Computing-Plattform mit Intel® Core™ der 12. Generation für die Industriesteuerung und Multi-COM-Anwendungen
UPC-302D 12. Gen i7 modularer Universal-Box-PC | Multi-COM erweitert
Der UPC-302D ist ein lüfterloser Industrie-Computer, speziell für intelligenten Verkehr und Edge-Computing entwickelt. Angetrieben von einem Intel® Prozessor der 12. Generation, liefert er starke Leistung und unterstützt KI-Algorithmen und Videoanalyse. Er bietet umfangreiches I/O mit 9 USB-Ports, seriellen Ports und HDMI und verbindet Kameras, GPS, Displays und weitere Fahrzeug-Peripherie. Mit -20℃ bis 70℃ Weitbereichstemperatur und der modularen FlexCore-Designphilosophie von CESIPC erweitert er flexibel serielle Ports, CAN-Bus, PoE und mehr — ideal für anspruchsvolle Umgebungen wie öffentlichen Nahverkehr, Logistik und Kühlkettentransport.
Typische Anwendungen
12th Geni3 / i5 / i7
6× COMRS232 + RS485
DDR58-32GB
9-36VWeitbereichseingang
PRODUKT-HIGHLIGHTS
UPC-302D · Elf Kernmerkmale
Von der Kern-Rechenleistung bis zum industriellen Schutz — jede Designentscheidung verfolgt einen klaren Zweck.
Zwei Gigabit-Ethernet
2× Intel Gigabit-Ethernet für die Koordination mehrerer Geräte über SPS, SCADA und Vision-Systeme. Geringe Latenz, geringe Verluste, stabile Übertragung.
Umfangreiches Industrie-I/O
4× USB 3.0 + 2× USB 2.0 + 4× RS-232 + 2× RS-485 + HDMI + VGA Dual-Display-Ausgang + Audio. Hochdichtes Multi-COM-Layout.
Mini-PCIe Funkerweiterung
1× Mini-PCIe-Steckplatz mit optionalen Dualband-WLAN- / Bluetooth- / 4G- / 5G-Modulen, flexibel anpassbar an die Vernetzung vor Ort.
9-36V Weitbereichseingang
9-36V DC Weitbereichseingang über eine Phoenix- oder 2-polige Klemme, mit vierfachem Schutz gegen Überspannung, Überstrom, Verpolung und Überspannungsstöße.
FlexCore™ modulare Hardware-Architektur
Aufgebaut auf der FlexCore™ Vier-Element-Architektur: i-Core Compute + i-Function Erweiterung + i-Connect I/O + Smart-Thermal-Steuerung. Einheitliche Schnittstellen, Struktur und Stromversorgung mit freier Erweiterbarkeit.
Lüfterlose Kühlung
Einteilige Druckguss-Rippenkühlung aus 6061 hochfester Aluminiumlegierung mit null beweglichen Teilen — wartungsfrei, staub- und vibrationsbeständig, für industrielle Dauerbelastung.
SafeCore™ industrielle Zuverlässigkeit
Vier zusammenwirkende Schutzmechanismen: ① Stromschutz (Überspannung / Überstrom / Verpolung / Überspannungsstoß) + ② Notstromversorgung (intelligente Lithium-Akku-Pufferung bei Stromausfall) + ③ Start/Stopp-Steuerung (automatisches Einschalten bei Spannungswiederkehr) + ④ System-Selbstwiederherstellung (Watchdog + Neustart bei Fehler).
Hardwareseitiges automatisches Einschalten
Eine eigenständige Strom-Logikschaltung löst das Einschaltsignal aus, ohne auf das BIOS angewiesen zu sein. Bei Spannungswiederkehr startet das System automatisch und hält unbeaufsichtigte Anlagen durchgehend in Betrieb.
6061 Aluminium + VESA-Wandmontage
6061 hochfeste Aluminiumlegierung + Blechkonstruktion für ein robustes Gehäuse in Industriequalität. VESA-konforme Wandmontage, mit TPM 2.0 + Watchdog für zweifache Sicherheit.
Multi-OS-Unterstützung
Windows 10 / 11 · CentOS · Ubuntu 16.04 / 18.04 / 20.04 / 22.04. Das BIOS unterstützt Anpassung, Boot-Logo und OEM-Branding.
PRODUKTGALERIE

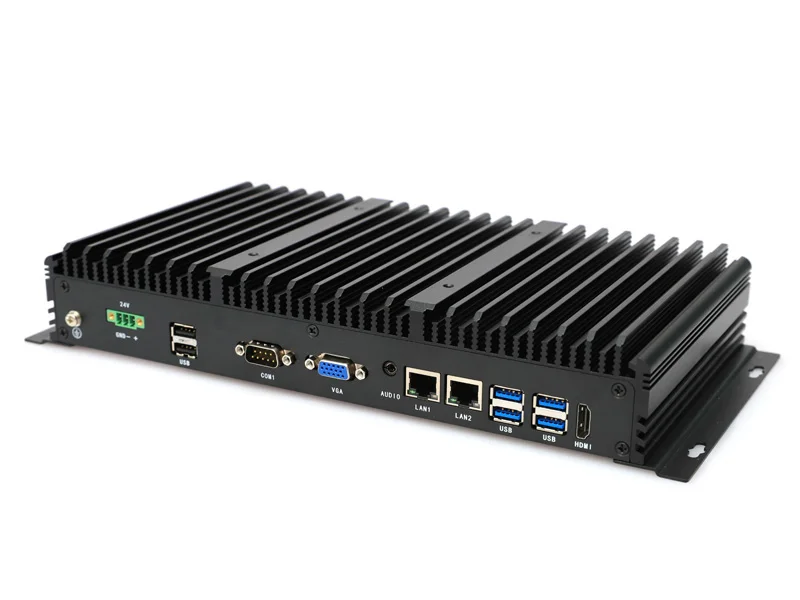

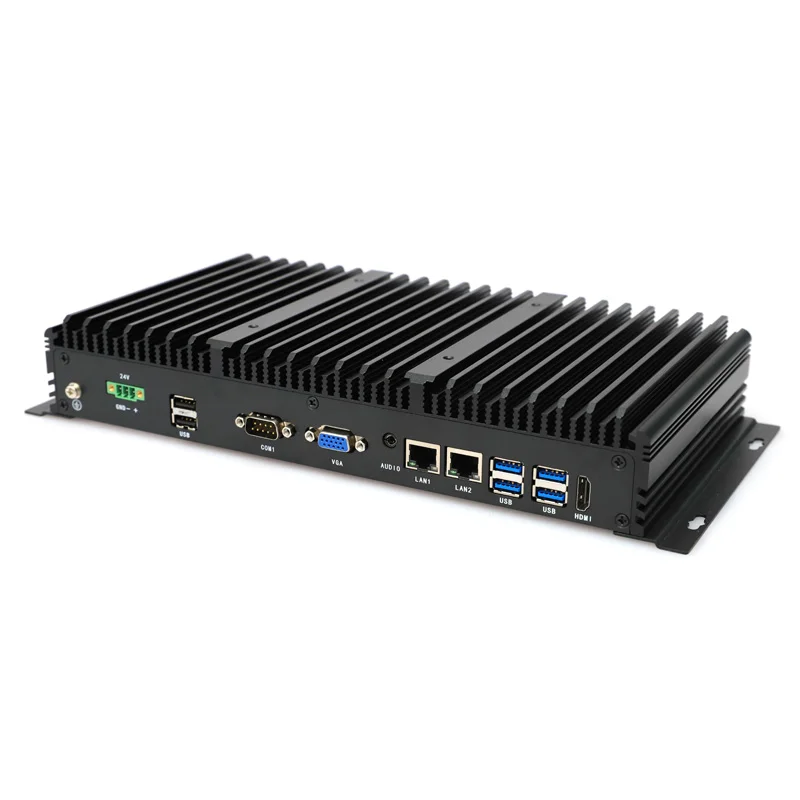

Produktgalerie
SPEZIFIKATIONEN
UPC-302D – Vollständige Spezifikationen
Datenblatt V1.0 · aktualisiert am 20.03.2026 · aufgrund von Marktschwankungen können sich zentrale Chips ändern; bitte mit dem Vertrieb bestätigen.
Kern-Hardware
| Parameter | Intel® Core™ i3-1215U | Intel® Core™ i5-1235U | Intel® Core™ i7-1255U |
|---|---|---|---|
| Prozessor | i3-1215U | i5-1235U | i7-1255U |
| Kerne | 6 (2P+4E) | 10 (2P+8E) | 10 (2P+8E) |
| Threads | 8 | 12 | 12 |
| Taktfrequenz | 1.2~4.4 GHz | 1.3~4.4 GHz | 1.7~4.7 GHz |
| Cache | 10MB | 12MB | 12MB |
| TDP | 15W | ||
| Grafik | UHD (48 EUs) | Iris Xe (80 EUs) | Iris Xe (96 EUs) |
| Arbeitsspeicher | 8~32GB DDR5 | ||
| Speicher | 2× M.2 SSD + 1× M.2 NVMe | ||
I/O-Anschlüsse
| Merkmal | Spezifikation |
|---|---|
| USB 2.0 | 5 |
| USB 3.0 | 4 |
| RS232 | 3 |
| RS485 | 2 |
| VGA | 1 |
| HDMI | 1 |
| Gigabit-Ethernet | 2 × Intel I210 |
| Audio | 3.5mm TRRS |
| WLAN (optional) | Dualband-WLAN-Modul 2,4G/5G |
Stromversorgung
| Merkmal | Spezifikation |
|---|---|
| Stromanschluss | 3-poliger steckbarer Klemmenblock, 9–36V DC Weitbereichseingang |
| ATX-Schalter | 1× ATX-Netzschalter |
| Startmodus | AT/ATX-Moduswahl (integriert) |
Mechanik & Allgemein
| Merkmal | Spezifikation |
|---|---|
| Abmessungen | 337 (L)×160 (W)×53.2 (H)mm |
| Montagemaße | 327 (L)×100 (W)mm |
| Gewicht | 3,3 kg Nettogewicht |
| Gehäusematerial | 6061 hochfeste Aluminiumlegierung |
| Mechanischer Aufbau | Aluminium-Strangpressprofil + Blechkonstruktion |
| Montage | Halterungsmontage / VESA-Wandmontage |
| Reset-Taster | 1× Reset-Taster |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 60.000 Std. |
Betriebsumgebung
| Merkmal | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereich -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereich -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMC | CE, FCC (EN 55032 & EN 55035) |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
Betriebssystem
| Merkmal | Spezifikation |
|---|---|
| Windows | Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
Zertifizierungen & Konformität
| Merkmal | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot LOGO / OEM |
I/O-LAYOUT
I/O-Layout Front- & Rückseite
Kompaktes Universal-Box-Gehäuse mit Front-/Rückseiten-I/O-Aufteilung nach industriellen Verdrahtungskonventionen.

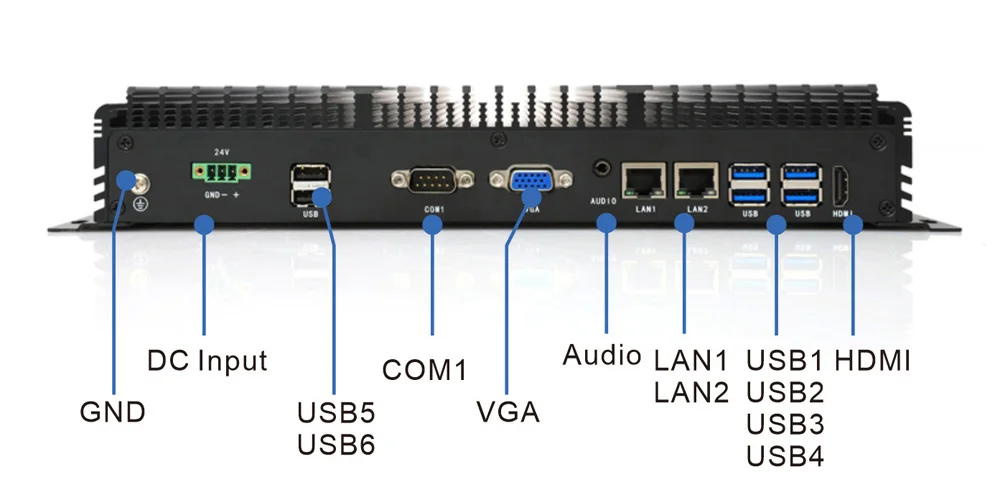

Frontblende

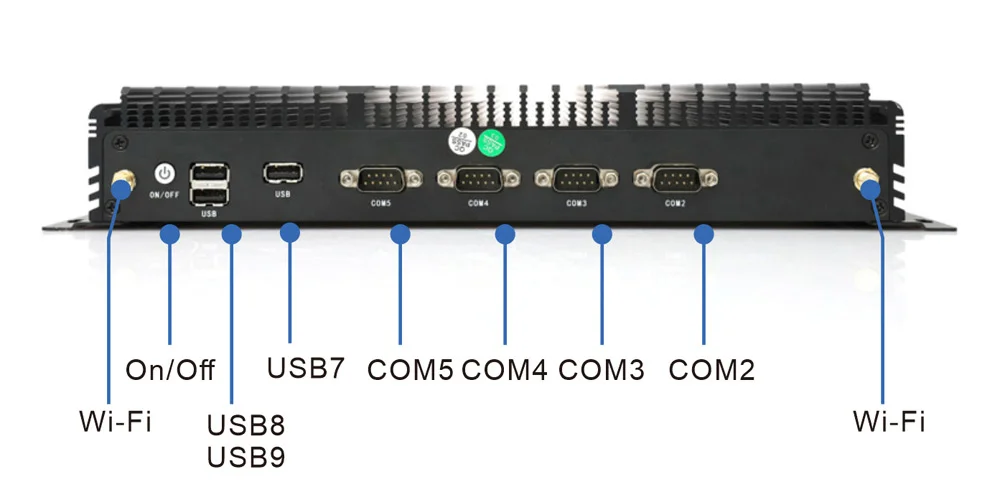

Rückseite
ABMESSUNGEN

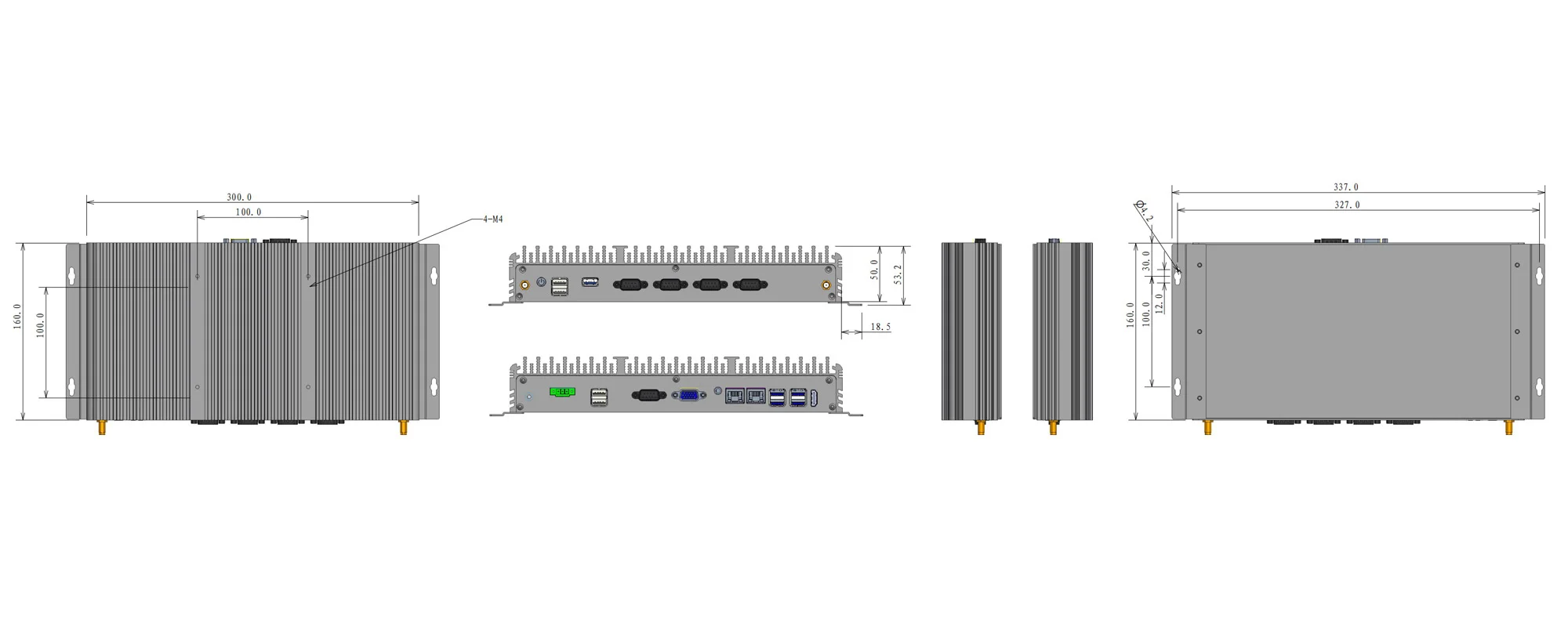

Abmessungen — Dreitafelprojektion (mm)
Detaillierte Abmessungen entnehmen Sie dem Datenblatt oder der Dreitafelprojektion unten. VESA-konforme Wandmontage unterstützt.
BESTELLINFORMATIONEN
Bestellinformationen · Artikelnummer
Die untenstehenden Standardkonfigurationen sind direkt bestellbar; für individuelle CPU / Arbeitsspeicher / Speicher / I/O-Boards wenden Sie sich bitte an den Vertrieb.
| Nr. | Artikelnummer | Modell | Prozessor | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C8.03.05.005 | UPC-302D | Intel® Core™ i3-1215U | 16GB DDR5 | SSD 256GB |
| 02 | C8.03.05.006 | UPC-302D | Intel® Core™ i5-1235U | 16GB DDR5 | SSD 256GB |
Hinweis: Aufgrund von Marktschwankungen können zentrale Komponenten wie CPU-Modell, Arbeitsspeicher und Speicher abweichen — die aktuelle Konfiguration erfragen Sie bitte bei unserem Vertriebsteam.
ANWENDUNGEN
UPC-302D – Typische Anwendungen
Mit umfangreicher I/O-Erweiterung und industriellen Zuverlässigkeitsfunktionen kommt der UPC-302D in den vier folgenden Industrieszenarien breit zum Einsatz.
ANPASSUNG · OPTIONEN GLEICHES MODELL
UPC-302D – weitere Anpassungen gleicher Baugröße
Passt der UPC-302D (12th Gen i7 extended) nicht zu Ihrem Projekt? Auf derselben modularen FlexCore™ Basis wählen Sie weitere kundenspezifische Konfigurationen — nach tatsächlichem Bedarf an I/O, Konnektivität und Zuverlässigkeit.
📞 Haben Sie weitere Anpassungswünsche? Anzahl der Ports anpassen / CPU-Plattform aufrüsten / andere Stromversorgung / OEM-Branding — kontaktieren Sie unsere Vertriebsingenieure für ein individuelles Konzept und Angebot.
UPC-302D – Auswahlberatung
Schildern Sie uns Projekthintergrund, I/O- und Stromanforderungen sowie Stückzahl — unsere Ingenieure antworten innerhalb von 24 Stunden mit vollständigem Datenblatt, Angebot und Plan zur Prototypenbewertung.
