Core-CPU der 10. Generation
Intel® Core™ i3-10110U / i5-10210U / i7-10510U in drei Leistungsstufen. Stromsparendes U-Serie-Design, das Leistung und Effizienz vereint.
UPC-309C · 10. GEN + INTEGRIERTES 4G
Eine lüfterlose Industrieplattform mit Intel® Core™ der 10. Generation und integriertem 4G, für Verkehrsüberwachung, Energiemanagement und unbeaufsichtigte Szenarien
UPC-309C 10. Gen i7 modularer Universal-Box-PC | integriertes 4G, unbeaufsichtigt
Der UPC-309C ist ein lüfterloser leistungsstarker Industrie-Computer mit einem Intel® Core™ Prozessor der 10. Generation, der starke Rechenleistung und stabile Leistung liefert. Er bietet 4 USB-Ports, 2 Gigabit-LAN-Ports, 4 COM-Serienports, HDMI-Display-Ausgang und einen externen TF-Kartensteckplatz sowie ein integriertes 4G-Allnetz-Kommunikationsmodul für die Datenfernübertragung. Er ist ideal für Verkehrsüberwachung, Energiemanagement, Brückenüberwachung, unbeaufsichtigte Terminals und weitere Industrieanwendungen, die leistungsstarke Rechenleistung und drahtlose Kommunikation erfordern.
Typische Anwendungen
Built-in 4GAllnetz-LTE
10th Geni3 / i5 / i7
2× LANzwei Gigabit
9-36VWeitbereichseingang
PRODUKT-HIGHLIGHTS
UPC-309C · Elf Kernmerkmale
Von der Kern-Rechenleistung bis zum industriellen Schutz — jede Designentscheidung verfolgt einen klaren Zweck.
Integriertes 4G-LTE-Allnetz
Das Gerät integriert ein 4G-LTE-Allnetz-Modul + SIM-Kartensteckplatz und überträgt Daten ohne externes DTU. Ideal für abgelegene Standorte, unbeaufsichtigte Anlagen und Fernüberwachung.
Zwei Gigabit-Ethernet
2× Intel Gigabit-Ethernet für die Koordination mehrerer Geräte über SPS, SCADA und Vision-Systeme. Geringe Latenz, geringe Verluste, stabile Übertragung.
Umfangreiches Industrie-I/O
4× USB 3.0 + 2× USB 2.0 + 4× RS-232 + 2× RS-485 + HDMI + VGA Dual-Display-Ausgang + Audio. Hochdichtes Multi-COM-Layout.
9-36V Weitbereichseingang
9-36V DC Weitbereichseingang über eine Phoenix- oder 2-polige Klemme, mit vierfachem Schutz gegen Überspannung, Überstrom, Verpolung und Überspannungsstöße.
FlexCore™ modulare Hardware-Architektur
Aufgebaut auf der FlexCore™ Vier-Element-Architektur: i-Core Compute + i-Function Erweiterung + i-Connect I/O + Smart-Thermal-Steuerung. Einheitliche Schnittstellen, Struktur und Stromversorgung mit freier Erweiterbarkeit.
Lüfterlose Kühlung
Einteilige Druckguss-Rippenkühlung aus 6061 hochfester Aluminiumlegierung mit null beweglichen Teilen — wartungsfrei, staub- und vibrationsbeständig, für industrielle Dauerbelastung.
SafeCore™ industrielle Zuverlässigkeit
Vier zusammenwirkende Schutzmechanismen: ① Stromschutz (Überspannung / Überstrom / Verpolung / Überspannungsstoß) + ② Notstromversorgung (intelligente Lithium-Akku-Pufferung bei Stromausfall) + ③ Start/Stopp-Steuerung (automatisches Einschalten bei Spannungswiederkehr) + ④ System-Selbstwiederherstellung (Watchdog + Neustart bei Fehler).
Hardwareseitiges automatisches Einschalten
Eine eigenständige Strom-Logikschaltung löst das Einschaltsignal aus, ohne auf das BIOS angewiesen zu sein. Bei Spannungswiederkehr startet das System automatisch und hält unbeaufsichtigte Anlagen durchgehend in Betrieb.
6061 Aluminium + VESA-Wandmontage
6061 hochfeste Aluminiumlegierung + Blechkonstruktion für ein robustes Gehäuse in Industriequalität. VESA-konforme Wandmontage, mit TPM 2.0 + Watchdog für zweifache Sicherheit.
Multi-OS-Unterstützung
Windows 10 / 11 · CentOS · Ubuntu 16.04 / 18.04 / 20.04 / 22.04. Das BIOS unterstützt Anpassung, Boot-Logo und OEM-Branding.

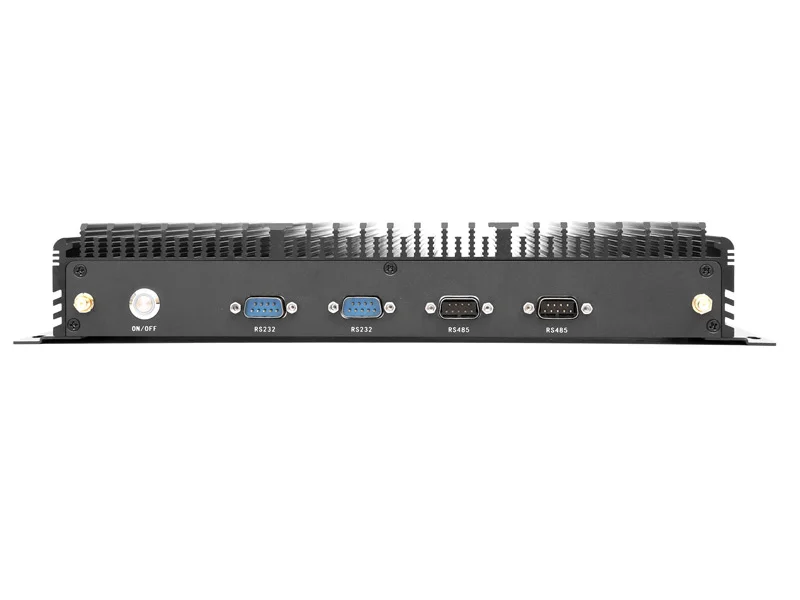

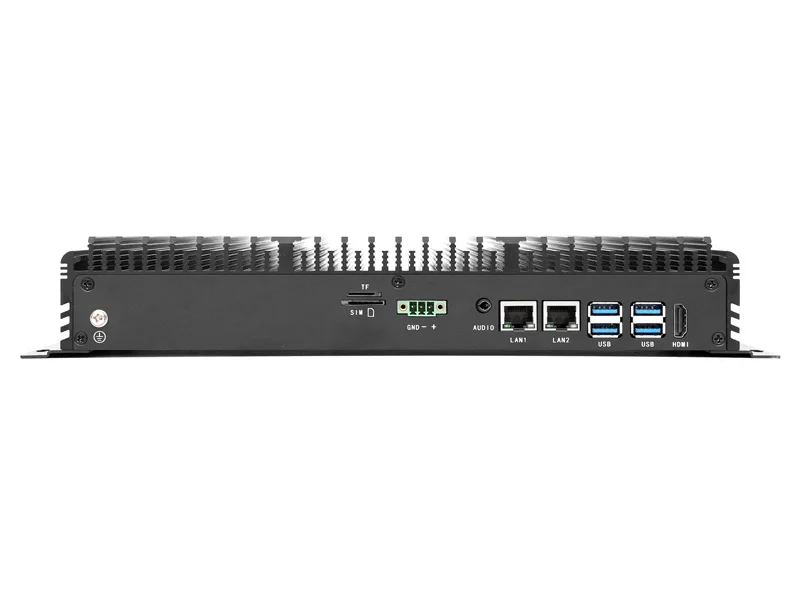

PRODUKTGALERIE
Produktgalerie
SPEZIFIKATIONEN
UPC-309C – Vollständige Spezifikationen
Datenblatt V1.0 · aktualisiert am 20.03.2026 · aufgrund von Marktschwankungen können sich zentrale Chips ändern; bitte mit dem Vertrieb bestätigen.
Kern-Hardware
| Parameter | Intel® Core™ i3-10110U | Intel® Core™ i5-10210U | Intel® Core™ i7-10510U |
|---|---|---|---|
| Prozessor | i3-10110U | i5-10210U | i7-10510U |
| Kerne | 2 | 4 | 4 |
| Threads | 4 | 8 | 8 |
| Taktfrequenz | 2.1~4.1 GHz | 1.6~4.2 GHz | 1.8~4.9 GHz |
| Cache | 4MB | 6MB | 8MB |
| TDP | 15W | ||
| Grafik | Intel UHD Graphics 620 | ||
| Arbeitsspeicher | 4~32GB DDR4 | ||
| Speicher | 1× M.2 SSD + 1× M.2 NVMe | ||
I/O-Anschlüsse
| Merkmal | Spezifikation |
|---|---|
| USB 3.0 | 4 |
| RS232 | 2 |
| RS485 | 2 |
| HDMI | 1 |
| Gigabit-Ethernet | 2 × Intel I210 |
| Audio | 3.5mm TRRS |
| WLAN (optional) | Dualband-WLAN-Modul 2,4G/5G |
| 4G | 1 × 4G full-network |
| TF | 1 × TF |
Stromversorgung
| Merkmal | Spezifikation |
|---|---|
| Stromanschluss | 3-poliger steckbarer Klemmenblock, 9–36V DC Weitbereichseingang |
| ATX-Schalter | 1× ATX-Netzschalter |
| Startmodus | AT/ATX-Moduswahl (integriert) |
Mechanik & Allgemein
| Merkmal | Spezifikation |
|---|---|
| Abmessungen | 337 (L)×160 (W)×53.2 (H)mm |
| Montagemaße | 320 (L)×100 (W)mm |
| Gewicht | 3,2 kg Nettogewicht |
| Gehäusematerial | 6061 hochfeste Aluminiumlegierung |
| Mechanischer Aufbau | Aluminium-Strangpressprofil + Blechkonstruktion |
| Montage | Halterungsmontage / VESA-Wandmontage |
| Reset-Taster | 1× Reset-Taster |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 60.000 Std. |
Betriebsumgebung
| Merkmal | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereich -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereich -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMC | CE, FCC (EN 55032 & EN 55035) |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
Betriebssystem
| Merkmal | Spezifikation |
|---|---|
| Windows | Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
Zertifizierungen & Konformität
| Merkmal | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot LOGO / OEM |
I/O-LAYOUT
I/O-Layout Front- & Rückseite
Kompaktes Universal-Box-Gehäuse mit Front-/Rückseiten-I/O-Aufteilung nach industriellen Verdrahtungskonventionen.

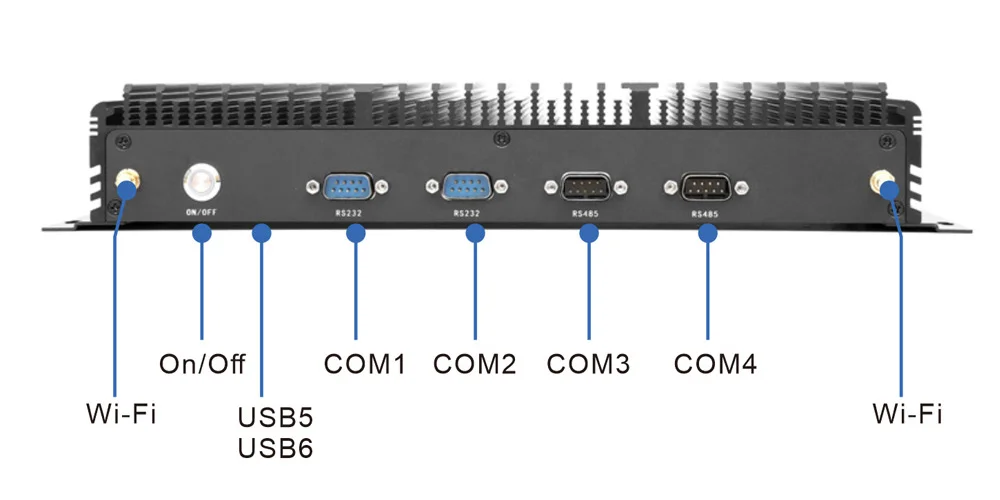

Frontblende

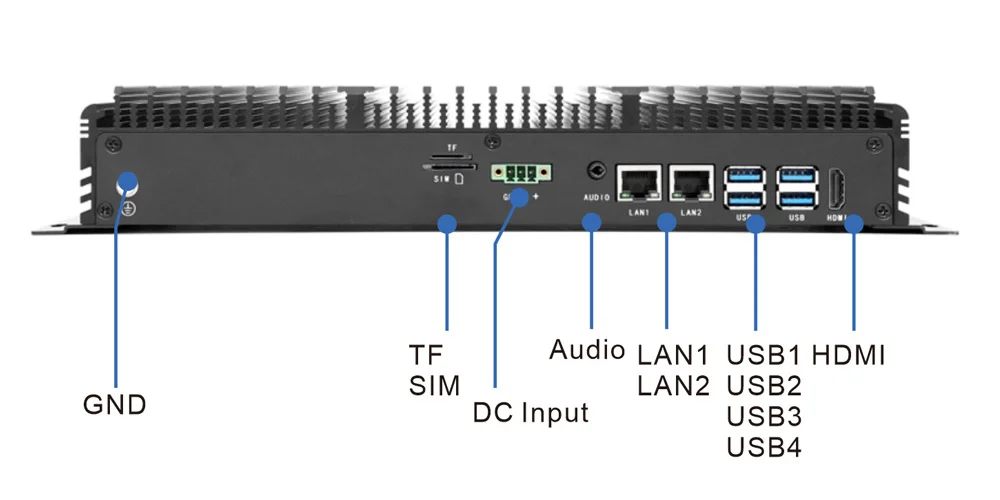

Rückseite
ABMESSUNGEN

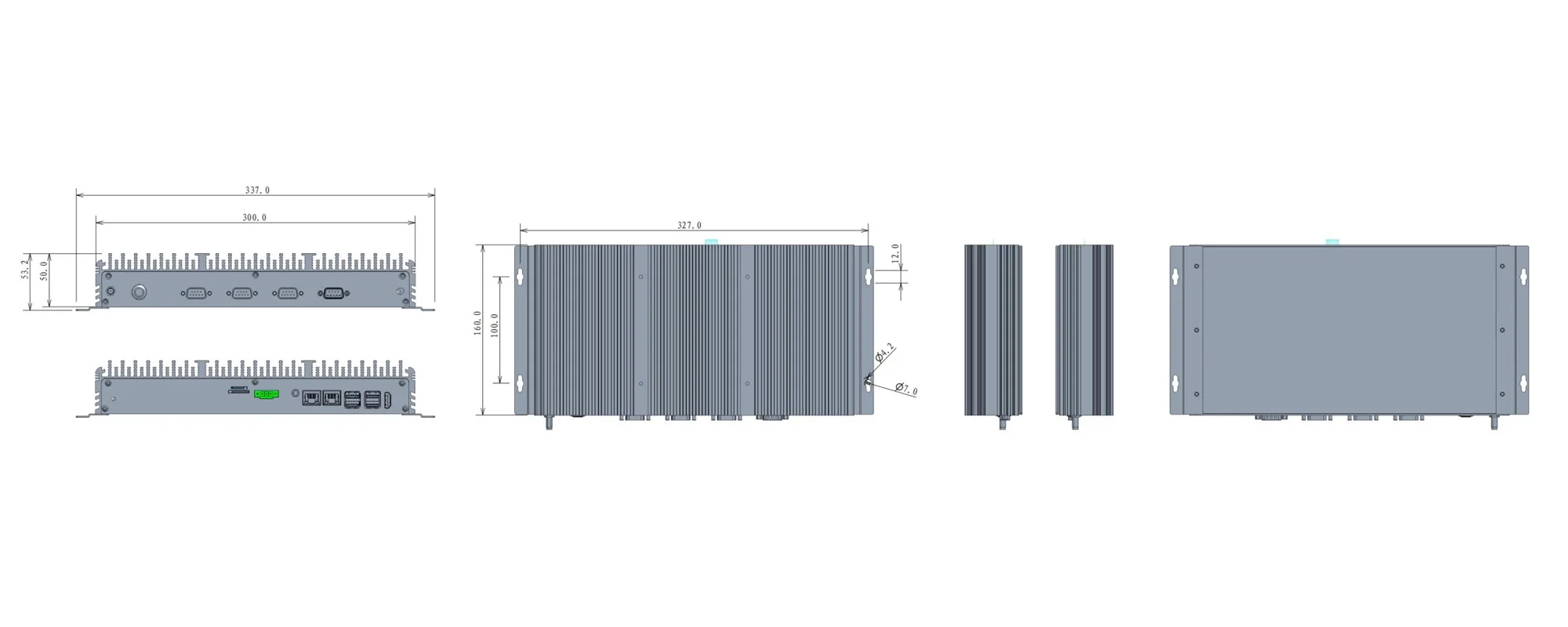

Abmessungen — Dreitafelprojektion (mm)
Detaillierte Abmessungen entnehmen Sie dem Datenblatt oder der Dreitafelprojektion unten. VESA-konforme Wandmontage unterstützt.
BESTELLINFORMATIONEN
Bestellinformationen · Artikelnummer
Die untenstehenden Standardkonfigurationen sind direkt bestellbar; für individuelle CPU / Arbeitsspeicher / Speicher / I/O-Boards wenden Sie sich bitte an den Vertrieb.
| Nr. | Artikelnummer | Modell | Prozessor | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C8.03.03.017 | UPC-309C | Intel® Core™ i3-10710U | 16GB DDR4 | SSD 512GB |
Hinweis: Aufgrund von Marktschwankungen können zentrale Komponenten wie CPU-Modell, Arbeitsspeicher und Speicher abweichen — die aktuelle Konfiguration erfragen Sie bitte bei unserem Vertriebsteam.
ANWENDUNGEN
UPC-309C – Typische Anwendungen
Mit umfangreicher I/O-Erweiterung und industriellen Zuverlässigkeitsfunktionen kommt der UPC-309C in den vier folgenden Industrieszenarien breit zum Einsatz.
