Core-CPU der 10. Generation
Intel® Core™ i3-10110U / i5-10210U / i7-10510U in drei Leistungsstufen. Mainstream-Core-Leistung auf einer langzeitverfügbaren Embedded-Plattform — erste Wahl für die optische Inspektion.
EPC-109A · 10. GEN INTEL® CORE™
Eine leistungsstarke Embedded-Computing-Plattform der 10. Generation für die Industriesteuerung und Machine Vision
EPC-109A lüfterloser Embedded-Box-PC, 10. Gen i7 | 6× COM, 2× LAN
Der CESIPC EPC-109A ist eine leistungsstarke Embedded-Computing-Plattform für Multi-Schnittstellen-Anwendungen im unbeaufsichtigten Betrieb in der Industrie. Aufgebaut auf der Intel® Core™ Prozessorplattform der 10. Generation, bietet er i3/i5/i7-Konfigurationen, die Leistung und Effizienz vereinen, mit zwei Intel I210 Gigabit-Ethernet und umfangreichem Industrie-I/O sowie 9-36V Weitbereich-Gleichstromversorgung für anspruchsvolle industrielle Stromumgebungen. Er integriert die modulare FlexCore™ Architektur mit der SafeCore™ Zuverlässigkeitstechnologie — ideal für Industriesteuerung, Machine Vision, Datenerfassung und Edge-Computing.
Typische Anwendungen
229Gehäusebreite (mm)
2× I210Gigabit + PTP
DDR48-32GB
9-36VWeitbereichseingang
PRODUKT-HIGHLIGHTS
EPC-109A · Elf Kernmerkmale
Von der Rechenleistung der 12. Generation bis zum industriellen Schutz — jede Designentscheidung verfolgt einen klaren Zweck.
Zwei Intel I210 + PTP
Zwei Intel I210 Gigabit-Netzwerkkarten mit PTP-Taktsynchronisation — abgestimmt auf Industriekameras und Multi-Geräte-Koordination für geringe Latenz, minimalen Paketverlust und stabile Übertragung.
Umfangreiches Industrie-I/O
4× USB 3.0 + 2× USB 2.0 + 2× RS-232 + 1× RS-485 + 2× GbE + HDMI + VGA + audio + 3.5mm TRRS.
Mini-PCIe Funkerweiterung
1× Mini-PCIe-Steckplatz mit optionalen Dualband-WLAN- / Bluetooth- / 4G- / 5G-Modulen, flexibel anpassbar an die Vernetzung vor Ort.
9-36V Weitbereich-Phoenix-Klemme
Eine 3-polige steckbare Phoenix-Klemme mit 9-36V DC Weitbereichseingang. Vierfacher Schutz gegen Überspannung, Überstrom, Verpolung und Überspannungsstöße — einfache und sichere Verdrahtung.
FlexCore™ modulare Hardware-Architektur
Aufgebaut auf der FlexCore™ Vier-Element-Architektur: i-Core Compute + i-Function Erweiterung + i-Connect I/O + Smart-Thermal-Steuerung. Einheitliche Schnittstellen, Struktur und Stromversorgung mit freier Erweiterbarkeit — ein Plattformansatz, der wiederkehrende Entwicklungs- und Wartungskosten senkt.
Lüfterlose Kühlung
Einteilige Druckguss-Rippenkühlung aus 6061 hochfester Aluminiumlegierung mit null beweglichen Teilen — wartungsfrei, staub- und vibrationsbeständig, IP40-zertifiziert für industrielle Dauerbelastung.
SafeCore™ industrielle Zuverlässigkeit
Vier zusammenwirkende Schutzmechanismen: ① Stromschutz (Überspannung / Überstrom / Verpolung / Überspannungsstoß) + ② Notstromversorgung (intelligente Lithium-Akku-Pufferung bei Stromausfall) + ③ Start/Stopp-Steuerung (automatisches Einschalten bei Spannungswiederkehr) + ④ System-Selbstwiederherstellung (Watchdog + Neustart bei Fehler).
Hardwareseitiges automatisches Einschalten
Eine eigenständige Strom-Logikschaltung löst das Einschaltsignal aus, ohne auf das BIOS angewiesen zu sein. Bei Spannungswiederkehr startet das System automatisch und hält unbeaufsichtigte Anlagen durchgehend in Betrieb.
IP65-Frontblende + Aluminium
6061 hochfeste Aluminiumlegierung + Blechkonstruktion für ein robustes Gehäuse in Industriequalität. Die IP65-Frontblende trotzt Staub und Spritzwasser, mit TPM 2.0 + Watchdog für zweifache Sicherheit.
Multi-OS-Unterstützung
Windows 10 / 11 · CentOS · Ubuntu 16.04 / 18.04 / 20.04 / 22.04. Das BIOS unterstützt Anpassung, Boot-Logo und OEM-Branding.
PRODUKTGALERIE

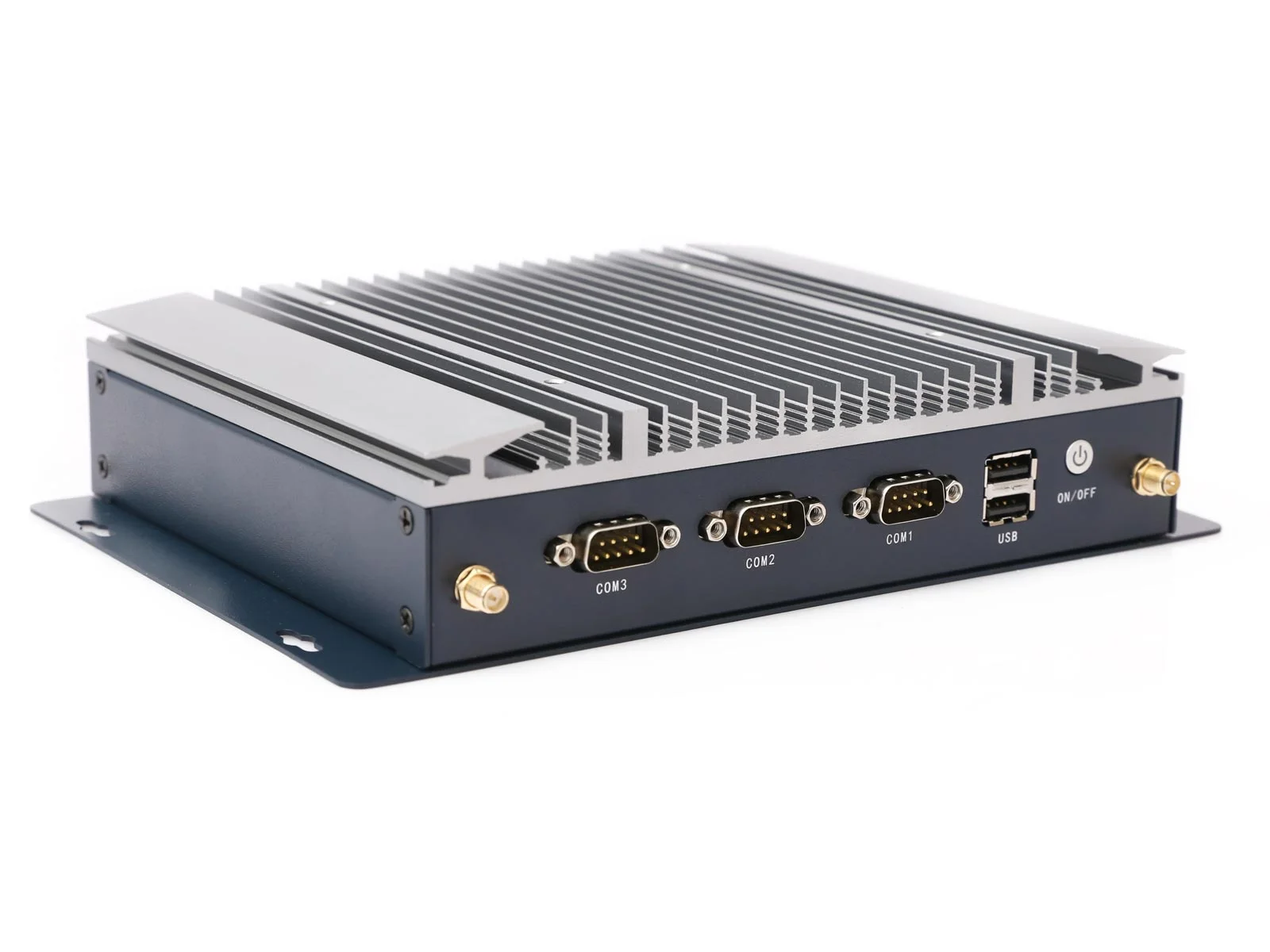

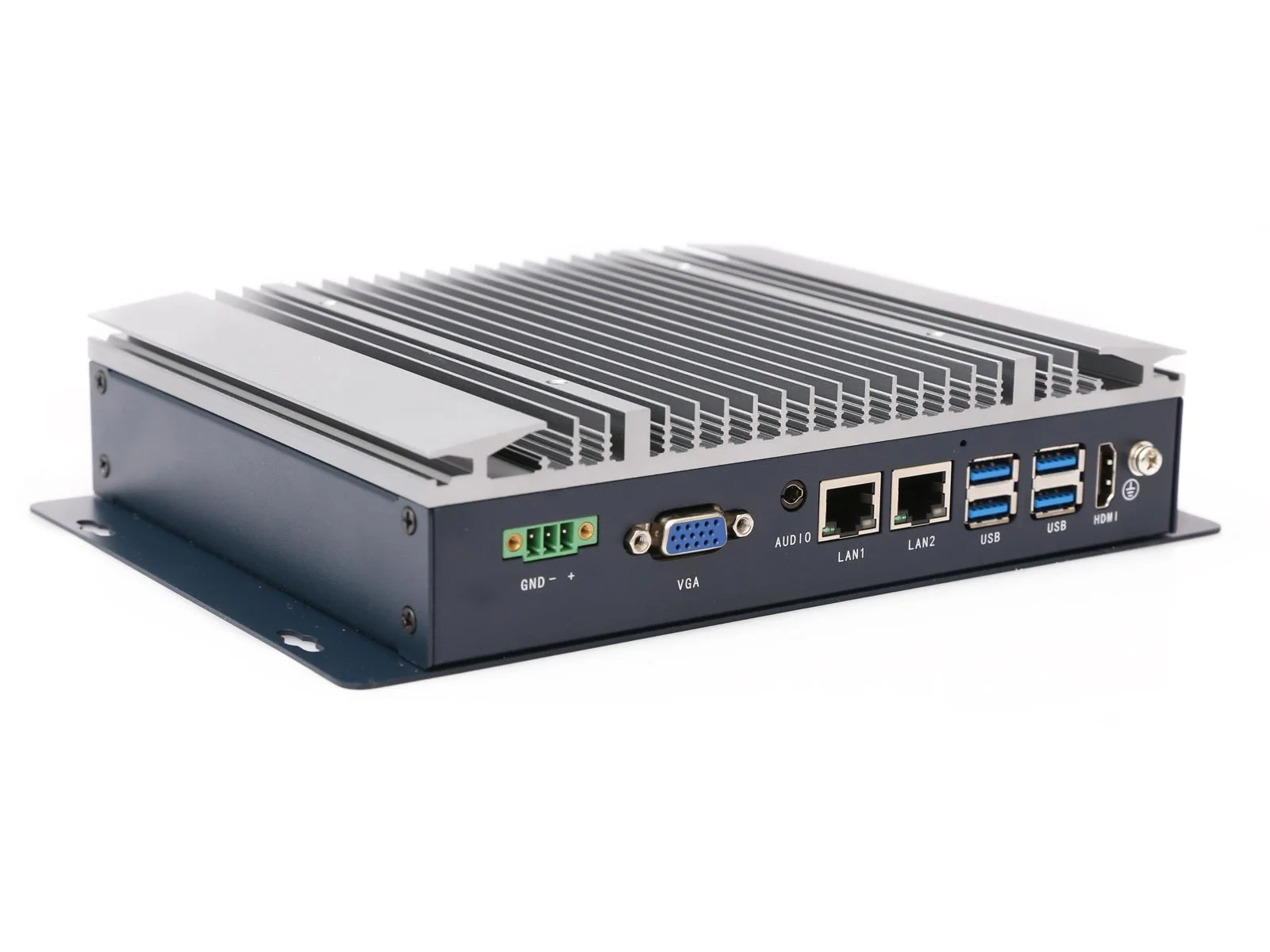

Produktgalerie
SPEZIFIKATIONEN
EPC-109A – Vollständige Spezifikationen
Datenblatt V1.0 · aktualisiert am 20.03.2026 · aufgrund von Marktschwankungen können sich zentrale Chips ändern; bitte mit dem Vertrieb bestätigen.
Kern-Hardware
| Parameter | Intel® Core™ i3-10110U | Intel® Core™ i5-10210U | Intel® Core™ i7-10510U |
|---|---|---|---|
| Prozessor | i3-10110U | i5-10210U | i7-10510U |
| Kerne | 2 | 4 | 4 |
| Threads | 4 | 8 | 8 |
| Taktfrequenz | 2.1~4.1 GHz | 1.6~4.2 GHz | 1.8~4.9 GHz |
| Cache | 4 MB L3 Cache | 6 MB L3 Cache | 8 MB L3 Cache |
| TDP | 15W | ||
| Grafik | Intel UHD Graphics 620 | ||
| Arbeitsspeicher | 4~32GB DDR4 | ||
| Speicher | 1× mSATA SSD + 1× M.2 2280 PCIe NVMe SSD | ||
I/O-Anschlüsse
| Merkmal | Spezifikation |
|---|---|
| USB 2.0 | 2 |
| USB 3.0 | 4 |
| RS232 | 2 |
| RS485 | 1 |
| VGA | 1 |
| HDMI | 1 |
| Gigabit-Ethernet | 2 × Intel I210 |
| Audio | 3.5mm TRRS |
| WLAN (optional) | Dualband-WLAN-Modul 2,4G/5G |
Stromversorgung
| Merkmal | Spezifikation |
|---|---|
| Stromanschluss | 3-poliger steckbarer Klemmenblock, 9–36V DC Weitbereichseingang |
| ATX-Schalter | 1× ATX-Netzschalter |
| Startmodus | AT/ATX-Moduswahl (integriert) |
Mechanik & Allgemein
| Merkmal | Spezifikation |
|---|---|
| Abmessungen | 229 (L)×160 (W)×47 (H)mm |
| Montagemaße | 219 (L)×100 (W)mm |
| Gewicht | 1,48 kg Nettogewicht |
| Gehäusematerial | 6061 hochfeste Aluminiumlegierung |
| Mechanischer Aufbau | Aluminium-Strangpressprofil + Blechkonstruktion |
| Montage | Halterungsmontage / VESA-Wandmontage |
| Reset-Taster | 1× Reset-Taster |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 60.000 Std. |
Betriebsumgebung
| Merkmal | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereich -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereich -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMC | CE, FCC (EN 55032 & EN 55035) |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
Betriebssystem
| Merkmal | Spezifikation |
|---|---|
| Windows | Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
Zertifizierungen & Konformität
| Merkmal | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot LOGO / OEM |
I/O-LAYOUT
I/O-Layout Front- & Rückseite
Schneller DDR5-Speicher, zwei PCIe-NVMe-SSDs, zwei I210 Gigabit-LAN und Mini-PCIe-Funkerweiterung — ein kompaktes Layout, leicht anzuschließen und zu warten.
Frontblende

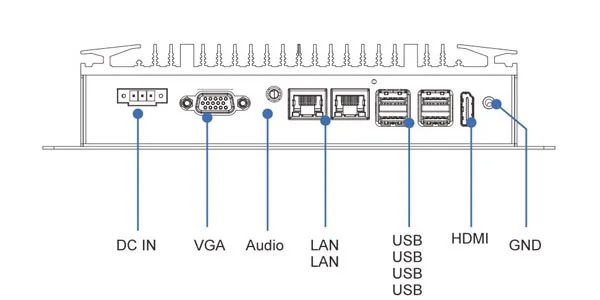

Rückseite
ABMESSUNGEN

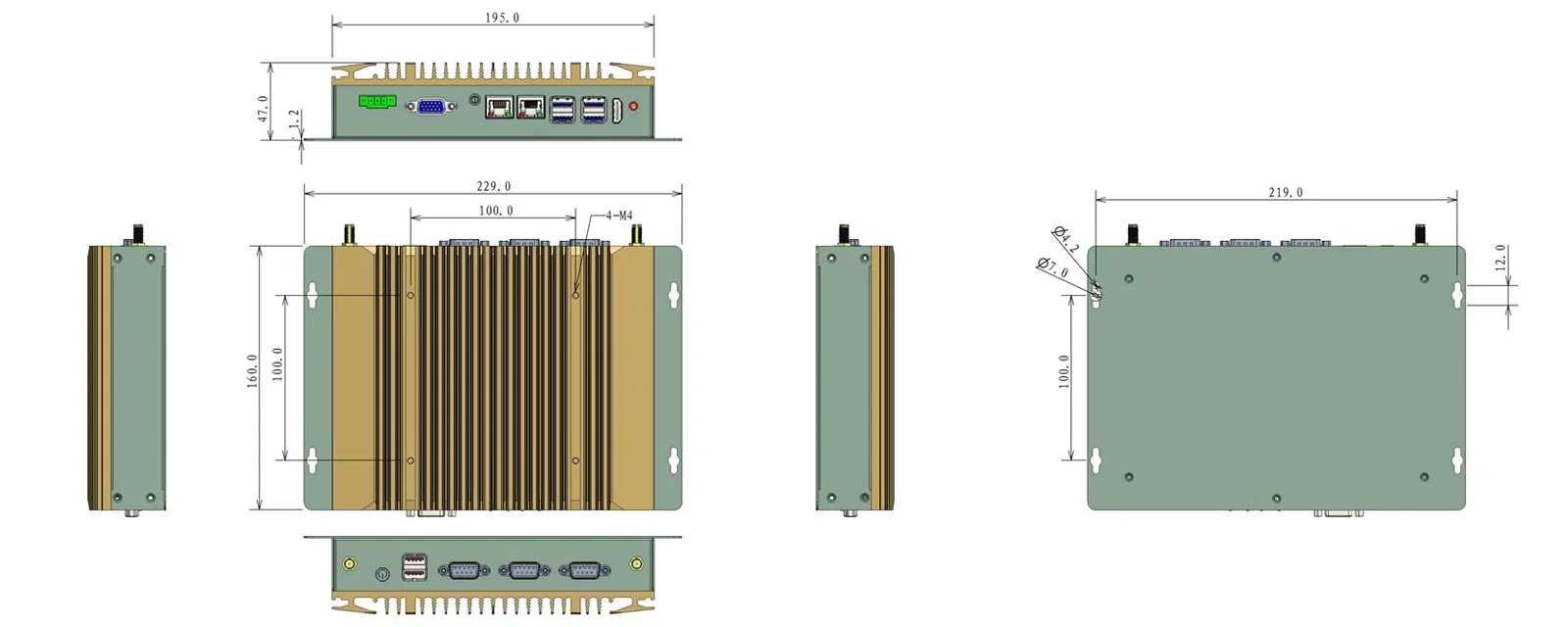

Abmessungen — Dreitafelprojektion (mm)
Einheit 229 × 160 × 47 mm · Montagemaße 219 × 100 mm · Nettogewicht 1,48 kg · Halterungs- / VESA-Wandmontage unterstützt.
BESTELLINFORMATIONEN
Bestellinformationen · Artikelnummer
Die 4 untenstehenden Standardkonfigurationen sind direkt bestellbar; für individuelle CPU / Arbeitsspeicher / Speicher wenden Sie sich bitte an den Vertrieb.
| Nr. | Artikelnummer | Modell | Prozessor | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C10.01.03.001 | EPC-109A | Intel® Core™ i3-10110U | 8GB DDR4 | SSD 256GB |
| 02 | C10.01.09.002 | EPC-109A | Intel® Core™ i5-10210U | 8GB DDR4 | SSD 256GB |
| 03 | C10.01.09.003 | EPC-109A | Intel® Core™ i7-10510U | 8GB DDR4 | SSD 256GB |
| 04 | C10.01.03.007 | EPC-109A | Intel® Core™ i3-10510U | 16GB DDR4 | SSD 256GB |
Hinweis: Aufgrund von Marktschwankungen können zentrale Komponenten wie CPU-Modell, Arbeitsspeicher und Speicher abweichen — die aktuelle Konfiguration erfragen Sie bitte bei unserem Vertriebsteam.
ANWENDUNGEN
EPC-109A – Typische Anwendungen
Mit zwei I210-Netzwerkkarten, PTP-Taktsynchronisation und umfangreicher I/O-Erweiterung kommt der EPC-109A in den vier folgenden Industrieszenarien breit zum Einsatz.
