Core-CPU der 10. Generation
Intel® Core™ i3-10110U / i5-10210U / i7-10510U in drei Leistungsstufen. Stromsparendes U-Serie-Design, das Leistung und Effizienz vereint.
UPC-302F · 14× USB · 10. GEN
Eine lüfterlose Industrie-Computing-Plattform mit Intel® Core™ der 10. Generation und 14× USB, für Flughafensysteme, Selbstbedienungs-Kioske und Smart Manufacturing
UPC-302F 12. Gen i7 modularer Universal-Box-PC | 14× USB Multi-Peripherie
Der CESIPC UPC-302F ist ein lüfterloser eingebetteter Industrie-PC auf Basis der modularen FlexCore™ Architektur, angetrieben von Intel® Core™ i3/i5/i7 Prozessoren der 12. Generation. Sein herausragendes Merkmal sind 14 USB-Ports, die gleichzeitig Kameras, Scanner, Touchscreens und weitere Peripherie verbinden — für den Bedarf an hochdichter Geräteanbindung in Selbstbedienungsterminals, POS-Systemen und Laborautomation. Er unterstützt 4× COM, 2× LAN, HDMI + VGA Dual-Display-Ausgang und 9~36V Weitbereich-Gleichstromversorgung, arbeitet bei 0~60℃ und nutzt ein hochfestes Aluminiumlegierungsgehäuse — ideal für Flughafensysteme, Smart Manufacturing und Industrieautomation.
Typische Anwendungen
14× USBUSB in hoher Dichte
10th Geni3 / i5 / i7
2× LANzwei Gigabit
9-36VWeitbereichseingang
PRODUKT-HIGHLIGHTS
UPC-302F · Elf Kernmerkmale
Von der Kern-Rechenleistung bis zum industriellen Schutz — jede Designentscheidung verfolgt einen klaren Zweck.
14× USB High-density
Das Gerät bietet 14 USB-Ports (Mischung aus USB 3.0 und USB 2.0). Speziell für Multi-Peripherie-Szenarien wie Flughafen-Selbstbedienungs-Kioske, Einzelhandels-POS und Laborgeräte ausgelegt.
Zwei Gigabit-Ethernet
2× Intel Gigabit-Ethernet für die Koordination mehrerer Geräte über SPS, SCADA und Vision-Systeme. Geringe Latenz, geringe Verluste, stabile Übertragung.
Mini-PCIe Funkerweiterung
1× Mini-PCIe-Steckplatz mit optionalen Dualband-WLAN- / Bluetooth- / 4G- / 5G-Modulen, flexibel anpassbar an die Vernetzung vor Ort.
9-36V Weitbereichseingang
9-36V DC Weitbereichseingang über eine Phoenix- oder 2-polige Klemme, mit vierfachem Schutz gegen Überspannung, Überstrom, Verpolung und Überspannungsstöße.
FlexCore™ modulare Hardware-Architektur
Aufgebaut auf der FlexCore™ Vier-Element-Architektur: i-Core Compute + i-Function Erweiterung + i-Connect I/O + Smart-Thermal-Steuerung. Einheitliche Schnittstellen, Struktur und Stromversorgung mit freier Erweiterbarkeit.
Lüfterlose Kühlung
Einteilige Druckguss-Rippenkühlung aus 6061 hochfester Aluminiumlegierung mit null beweglichen Teilen — wartungsfrei, staub- und vibrationsbeständig, für industrielle Dauerbelastung.
SafeCore™ industrielle Zuverlässigkeit
Vier zusammenwirkende Schutzmechanismen: ① Stromschutz (Überspannung / Überstrom / Verpolung / Überspannungsstoß) + ② Notstromversorgung (intelligente Lithium-Akku-Pufferung bei Stromausfall) + ③ Start/Stopp-Steuerung (automatisches Einschalten bei Spannungswiederkehr) + ④ System-Selbstwiederherstellung (Watchdog + Neustart bei Fehler).
Hardwareseitiges automatisches Einschalten
Eine eigenständige Strom-Logikschaltung löst das Einschaltsignal aus, ohne auf das BIOS angewiesen zu sein. Bei Spannungswiederkehr startet das System automatisch und hält unbeaufsichtigte Anlagen durchgehend in Betrieb.
6061 Aluminium + VESA-Wandmontage
6061 hochfeste Aluminiumlegierung + Blechkonstruktion für ein robustes Gehäuse in Industriequalität. VESA-konforme Wandmontage, mit TPM 2.0 + Watchdog für zweifache Sicherheit.
Multi-OS-Unterstützung
Windows 10 / 11 · CentOS · Ubuntu 16.04 / 18.04 / 20.04 / 22.04. Das BIOS unterstützt Anpassung, Boot-Logo und OEM-Branding.
PRODUKTGALERIE

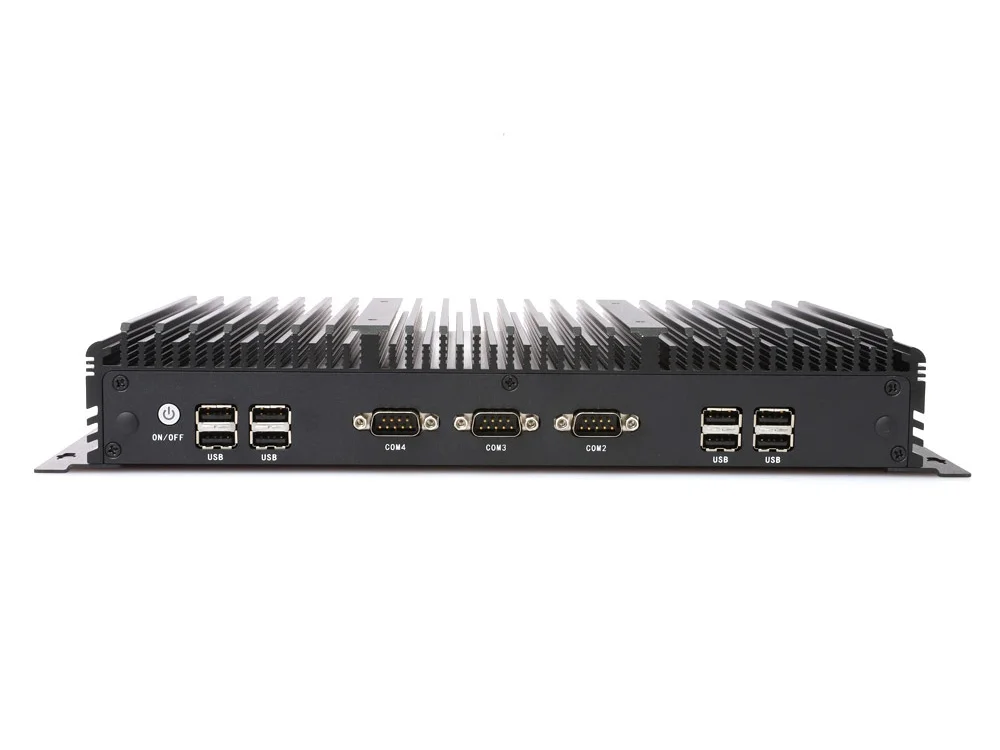

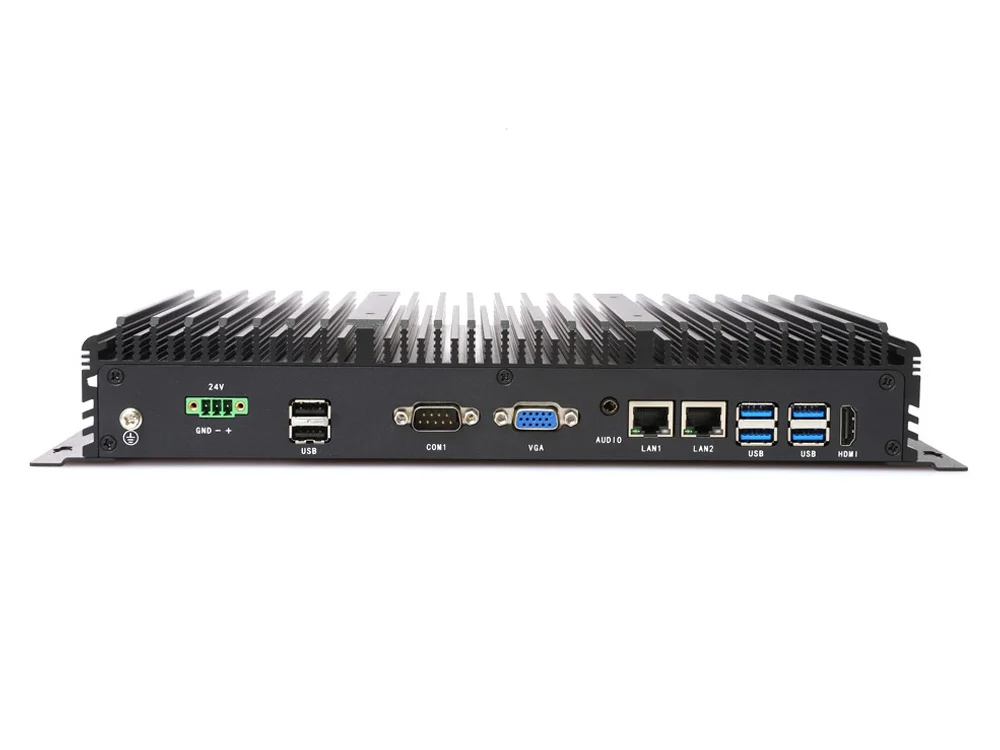

Produktgalerie
SPEZIFIKATIONEN
UPC-302F – Vollständige Spezifikationen
Datenblatt V1.0 · aktualisiert am 20.03.2026 · aufgrund von Marktschwankungen können sich zentrale Chips ändern; bitte mit dem Vertrieb bestätigen.
Kern-Hardware
| Parameter | Intel® Core™ i3-10110U | Intel® Core™ i5-10210U | Intel® Core™ i7-10510U |
|---|---|---|---|
| Prozessor | i3-10110U | i5-10210U | i7-10510U |
| Kerne | 2 | 4 | 4 |
| Threads | 4 | 8 | 8 |
| Taktfrequenz | 2.1~4.1 GHz | 1.6~4.2 GHz | 1.8~4.9 GHz |
| Cache | 4MB | 6MB | 8MB |
| TDP | 15W | ||
| Grafik | Intel UHD Graphics 620 | ||
| Arbeitsspeicher | 4~32GB DDR4 | ||
| Speicher | 1× M.2 SSD + 1× M.2 NVMe | ||
I/O-Anschlüsse
| Merkmal | Spezifikation |
|---|---|
| USB 2.0 | 10 |
| USB 3.0 | 4 |
| RS232 | 3（DB9） |
| RS485 | 1（DB9） |
| VGA | 1 |
| HDMI | 1 |
| Gigabit-Ethernet | 1 × Intel I210 GbE |
| Audio | 1 × 3.5mm |
| Expansion Slot | 1 × Mini PCIe |
| WLAN (optional) | Not included by default |
| 4G (optional) | Not included by default |
Stromversorgung
| Merkmal | Spezifikation |
|---|---|
| Stromanschluss | 3-polige Phoenix-Klemme, 12V DC Standardeingang, 9~36V Weitbereich optional |
| Startmodus | AT/ATX-Moduswahl |
Mechanik & Allgemein
| Merkmal | Spezifikation |
|---|---|
| Abmessungen | 337 (W)×160 (D)×47.5 (H)mm |
| Gewicht | 3,7 kg Nettogewicht |
| Gehäusematerial | 6061 hochfeste Aluminiumlegierung |
| Montage | Wall-mount / VESA |
| Cooling | Fanless |
Betriebsumgebung
| Merkmal | Spezifikation |
|---|---|
| Betriebstemperatur | 0~50℃ (wide-temp -40~70℃ optional) |
| Lagertemperatur | -10~60℃ |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
Betriebssystem
| Merkmal | Spezifikation |
|---|---|
| Windows | Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
Zertifizierungen & Konformität
| Merkmal | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| Produktzertifizierungen | CE / FCC / BIS (EN 55032 & EN 55035) |
| BIOS-Anpassung | BIOS / Boot LOGO / OEM |
I/O-LAYOUT
I/O-Layout Front- & Rückseite
Kompaktes Universal-Box-Gehäuse mit Front-/Rückseiten-I/O-Aufteilung nach industriellen Verdrahtungskonventionen.

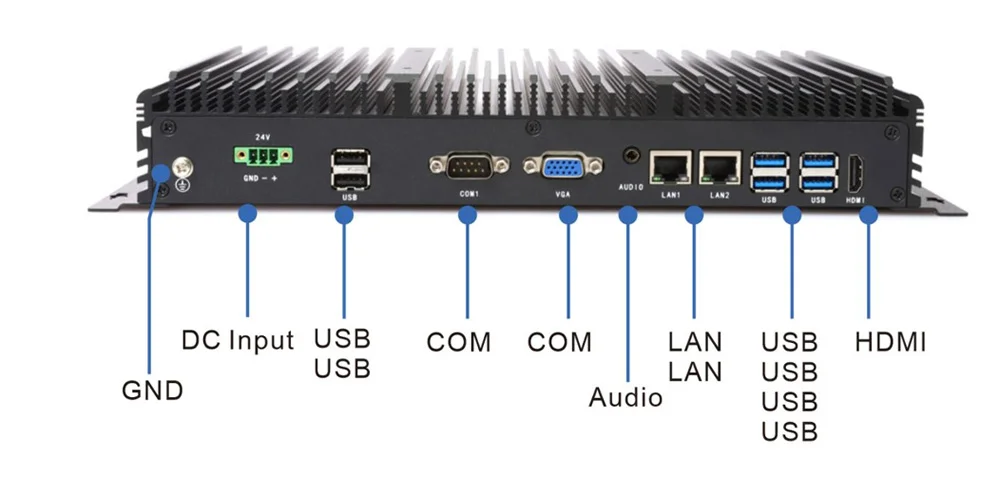

Frontblende

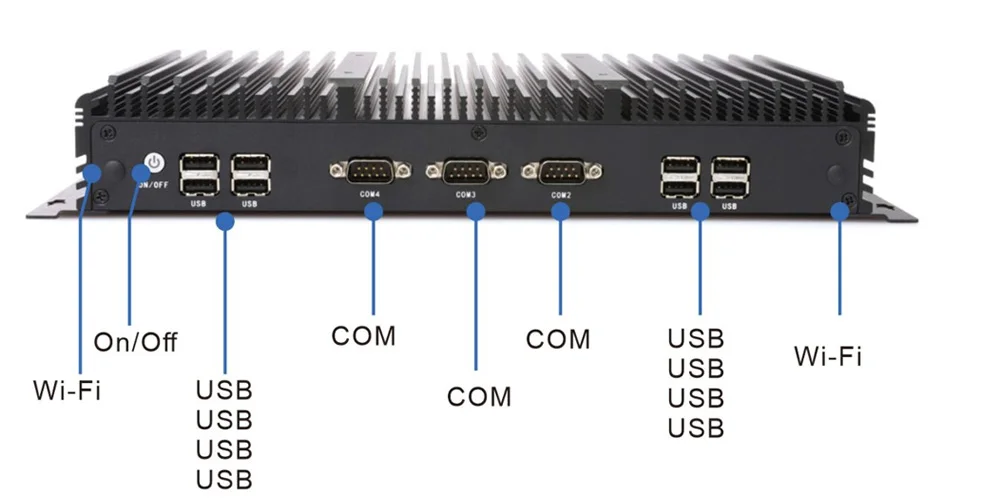

Rückseite
ABMESSUNGEN

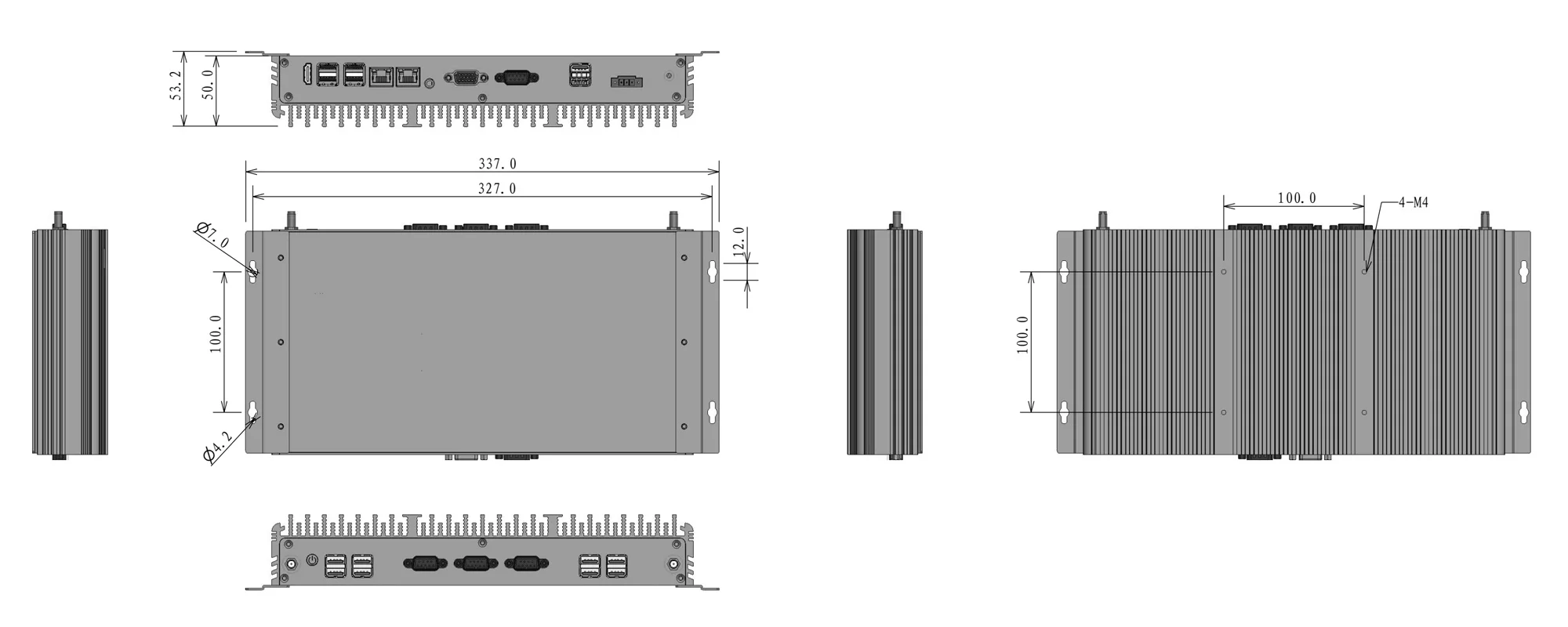

Abmessungen — Dreitafelprojektion (mm)
Detaillierte Abmessungen entnehmen Sie dem Datenblatt oder der Dreitafelprojektion unten. VESA-konforme Wandmontage unterstützt.
BESTELLINFORMATIONEN
Bestellinformationen · Artikelnummer
Die untenstehenden Standardkonfigurationen sind direkt bestellbar; für individuelle CPU / Arbeitsspeicher / Speicher / I/O-Boards wenden Sie sich bitte an den Vertrieb.
| Nr. | Artikelnummer | Modell | Prozessor | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C8.03.03.036 | UPC-302F | Intel® Core™ i7-10870U | 16GB DDR5 | mSATA 256GB |
| 02 | C8.03.03.037 | UPC-302F | Intel® Core™ i7-10710U | 16GB DDR5 | mSATA 128GB |
| 03 | C8.03.03.046 | UPC-302F | Intel® Core™ i7-10210U | 16GB DDR5 | SSD 1TB |
Hinweis: Aufgrund von Marktschwankungen können zentrale Komponenten wie CPU-Modell, Arbeitsspeicher und Speicher abweichen — die aktuelle Konfiguration erfragen Sie bitte bei unserem Vertriebsteam.
ANWENDUNGEN

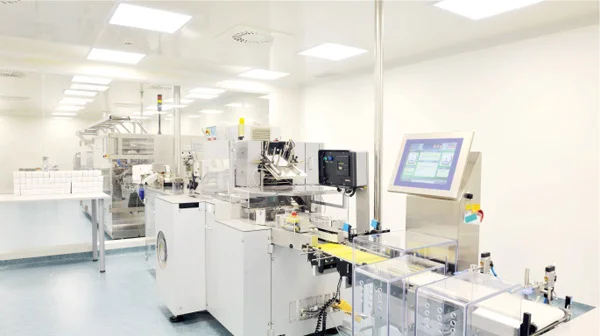

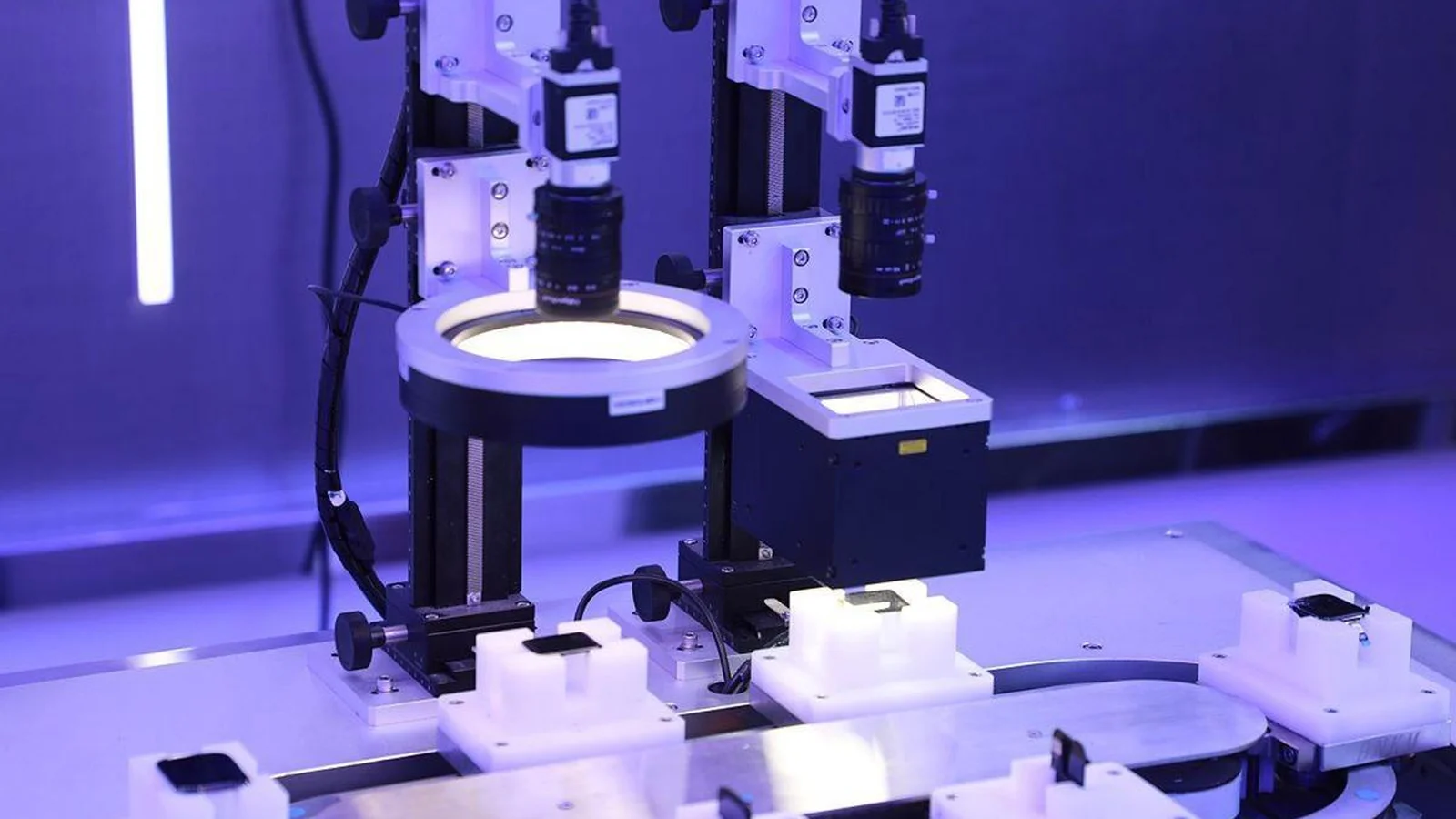

UPC-302F – Typische Anwendungen
Mit umfangreicher I/O-Erweiterung und industriellen Zuverlässigkeitsfunktionen kommt der UPC-302F in den vier folgenden Industrieszenarien breit zum Einsatz.
ANPASSUNG · OPTIONEN GLEICHES MODELL
UPC-302F – weitere Anpassungen gleicher Baugröße
Passt der UPC-302F (12th Gen i7 multi-USB) nicht zu Ihrem Projekt? Auf derselben modularen FlexCore™ Basis wählen Sie weitere kundenspezifische Konfigurationen — nach tatsächlichem Bedarf an I/O, Konnektivität und Zuverlässigkeit.
📞 Haben Sie weitere Anpassungswünsche? Anzahl der Ports anpassen / CPU-Plattform aufrüsten / andere Stromversorgung / OEM-Branding — kontaktieren Sie unsere Vertriebsingenieure für ein individuelles Konzept und Angebot.
UPC-302F – Auswahlberatung
Schildern Sie uns Projekthintergrund, I/O- und Stromanforderungen sowie Stückzahl — unsere Ingenieure antworten innerhalb von 24 Stunden mit vollständigem Datenblatt, Angebot und Plan zur Prototypenbewertung.
