Bay Trail-D J1900 Economy
Intel® Celeron® J1900 4C4T, 2,0 GHz Basistakt. Native Windows-7-Unterstützung — erste Wahl für die Kompatibilität mit Altsystemen.
UPC-206E · INTEL® CELERON® J1900
Eine lüfterlose Multi-I/O-J1900-Industrieplattform für Industrieautomation, Schienenverkehr und Energiemanagement
UPC-206E J1900 Quad-Core modularer Universal-Box-PC | Multi-I/O Economy
Der UPC-206E ist ein lüfterloser Industrie-Computer auf Basis des Intel® Celeron® J1900 Prozessors, mit 6 USB-Ports, 2 Gigabit-LAN-Ports und HDMI + VGA Dual-Display-Ausgang für vielfältige industrielle Anschlussanforderungen. Er integriert eine Reihe von Phoenix-Klemmen für 1× CAN-Bus, 1× RS485 und 1× RS232 und lässt sich so einfach mit unterschiedlichsten industriellen Steuergeräten verbinden. Er ist ideal für Industrieautomation, Schienenverkehr, Energiemanagement und weitere Anwendungen mit anspruchsvollen Kommunikationsschnittstellen-Anforderungen.
Typische Anwendungen
J1900Quad-Core Economy
6× COMRS232 + RS485
2× LANzwei Gigabit
9-36VWeitbereichseingang
PRODUKT-HIGHLIGHTS
UPC-206E · Elf Kernmerkmale
Von der Kern-Rechenleistung bis zum industriellen Schutz — jede Designentscheidung verfolgt einen klaren Zweck.
Zwei Gigabit-Ethernet
2× Intel Gigabit-Ethernet für die Koordination mehrerer Geräte über SPS, SCADA und Vision-Systeme. Geringe Latenz, geringe Verluste, stabile Übertragung.
Umfangreiches Industrie-I/O
4× USB 3.0 + 2× USB 2.0 + 4× RS-232 + 2× RS-485 + HDMI + VGA Dual-Display-Ausgang + Audio. Hochdichtes Multi-COM-Layout.
Mini-PCIe Funkerweiterung
1× Mini-PCIe-Steckplatz mit optionalen Dualband-WLAN- / Bluetooth- / 4G- / 5G-Modulen, flexibel anpassbar an die Vernetzung vor Ort.
9-36V Weitbereichseingang
9-36V DC Weitbereichseingang über eine Phoenix- oder 2-polige Klemme, mit vierfachem Schutz gegen Überspannung, Überstrom, Verpolung und Überspannungsstöße.
FlexCore™ modulare Hardware-Architektur
Aufgebaut auf der FlexCore™ Vier-Element-Architektur: i-Core Compute + i-Function Erweiterung + i-Connect I/O + Smart-Thermal-Steuerung. Einheitliche Schnittstellen, Struktur und Stromversorgung mit freier Erweiterbarkeit.
Lüfterlose Kühlung
Einteilige Druckguss-Rippenkühlung aus 6061 hochfester Aluminiumlegierung mit null beweglichen Teilen — wartungsfrei, staub- und vibrationsbeständig, für industrielle Dauerbelastung.
SafeCore™ industrielle Zuverlässigkeit
Vier zusammenwirkende Schutzmechanismen: ① Stromschutz (Überspannung / Überstrom / Verpolung / Überspannungsstoß) + ② Notstromversorgung (intelligente Lithium-Akku-Pufferung bei Stromausfall) + ③ Start/Stopp-Steuerung (automatisches Einschalten bei Spannungswiederkehr) + ④ System-Selbstwiederherstellung (Watchdog + Neustart bei Fehler).
Hardwareseitiges automatisches Einschalten
Eine eigenständige Strom-Logikschaltung löst das Einschaltsignal aus, ohne auf das BIOS angewiesen zu sein. Bei Spannungswiederkehr startet das System automatisch und hält unbeaufsichtigte Anlagen durchgehend in Betrieb.
6061 Aluminium + VESA-Wandmontage
6061 hochfeste Aluminiumlegierung + Blechkonstruktion für ein robustes Gehäuse in Industriequalität. VESA-konforme Wandmontage, mit TPM 2.0 + Watchdog für zweifache Sicherheit.
Windows 7 / 10 Compatible
Native Windows-7-Unterstützung, zudem kompatibel mit Windows 10 und gängigem Linux — erfüllt Kompatibilitätsanforderungen für Altsysteme in der Industrie.

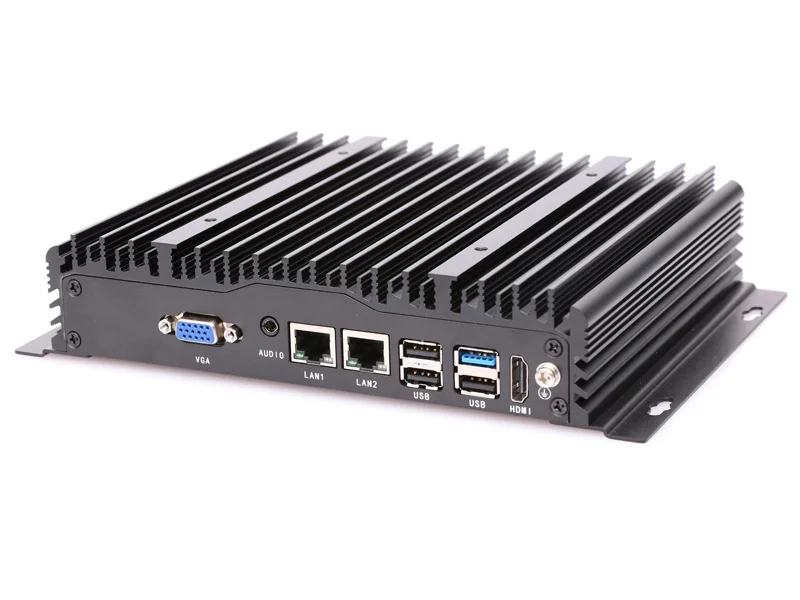

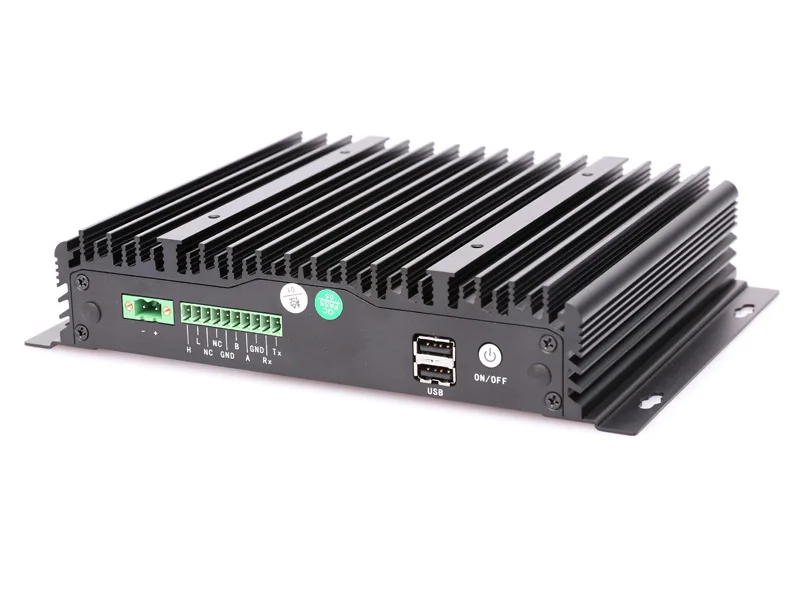

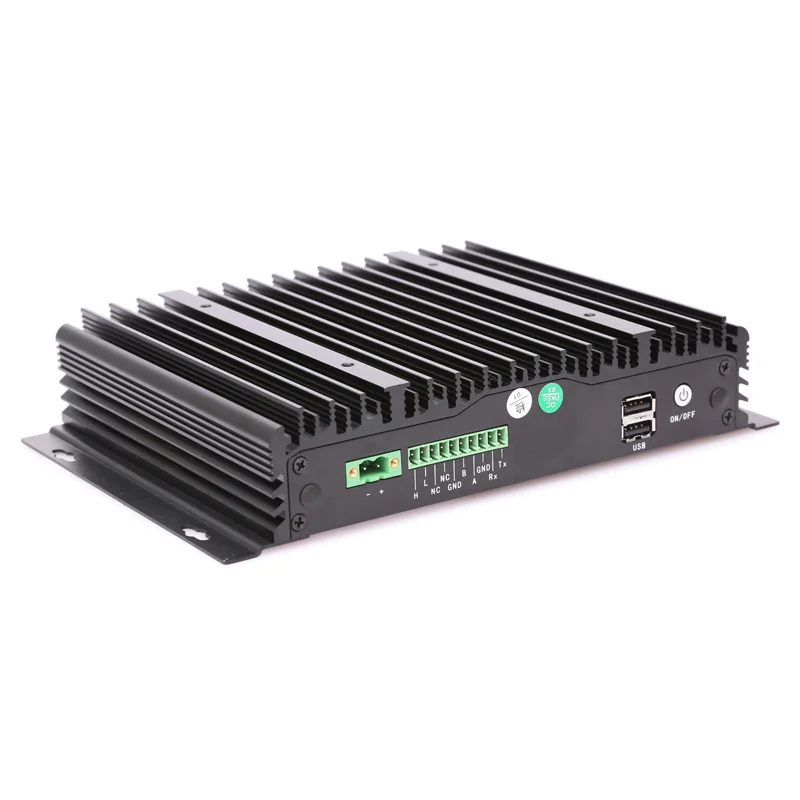

PRODUKTGALERIE
Produktgalerie
SPEZIFIKATIONEN
UPC-206E – Vollständige Spezifikationen
Datenblatt V1.0 · aktualisiert am 20.03.2026 · aufgrund von Marktschwankungen können sich zentrale Chips ändern; bitte mit dem Vertrieb bestätigen.
Kern-Hardware
| Merkmal | Spezifikation |
|---|---|
| Prozessor | Intel® Celeron® J1900 |
| Kerne | 4 |
| Threads | 4 |
| Taktfrequenz | 2.0~2.42 GHz |
| Cache | 2 MB L2 Cache |
| TDP | 10W |
| Grafik | Intel HD Graphics |
| Arbeitsspeicher | DDR3L 4~8GB |
| Speicher | 1× mSATA SSD |
I/O-Anschlüsse
| Merkmal | Spezifikation |
|---|---|
| USB 2.0 | 5 |
| USB 3.0 | 1 |
| RS232 | 2 |
| RS485 | 1 |
| VGA | 1 |
| HDMI | 1 |
| Gigabit-Ethernet | 2 × LAN |
| Audio | 3.5mm TRRS |
| WLAN (optional) | Dualband-WLAN-Modul 2,4G/5G |
| CAN | 1× CAN bus |
Stromversorgung
| Merkmal | Spezifikation |
|---|---|
| Stromanschluss | 1× Reihe 2-poliger steckbarer Klemmen, unterstützt 9~36V DC Weitbereichseingang |
| ATX-Schalter | 1× ATX-Netzschalter |
| Startmodus | AT/ATX-Moduswahl (integriert) |
Mechanik & Allgemein
| Merkmal | Spezifikation |
|---|---|
| Abmessungen | 229 (L)×160 (W)×46 (H)mm |
| Montagemaße | 219 (L)×100 (W)mm |
| Gewicht | 1,4 kg Nettogewicht |
| Gehäusematerial | 6061 hochfeste Aluminiumlegierung |
| Mechanischer Aufbau | Aluminium-Strangpressprofil + Blechkonstruktion |
| Montage | Halterungsmontage / VESA-Wandmontage |
| Reset-Taster | 1× Reset-Taster |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 60.000 Std. |
Betriebsumgebung
| Merkmal | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereich -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereich -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMC | CE, FCC (EN 55032 & EN 55035) |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
Betriebssystem
| Merkmal | Spezifikation |
|---|---|
| Windows | Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
Zertifizierungen & Konformität
| Merkmal | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot LOGO / OEM |
I/O-LAYOUT
I/O-Layout Front- & Rückseite
Kompaktes Universal-Box-Gehäuse mit Front-/Rückseiten-I/O-Aufteilung nach industriellen Verdrahtungskonventionen.

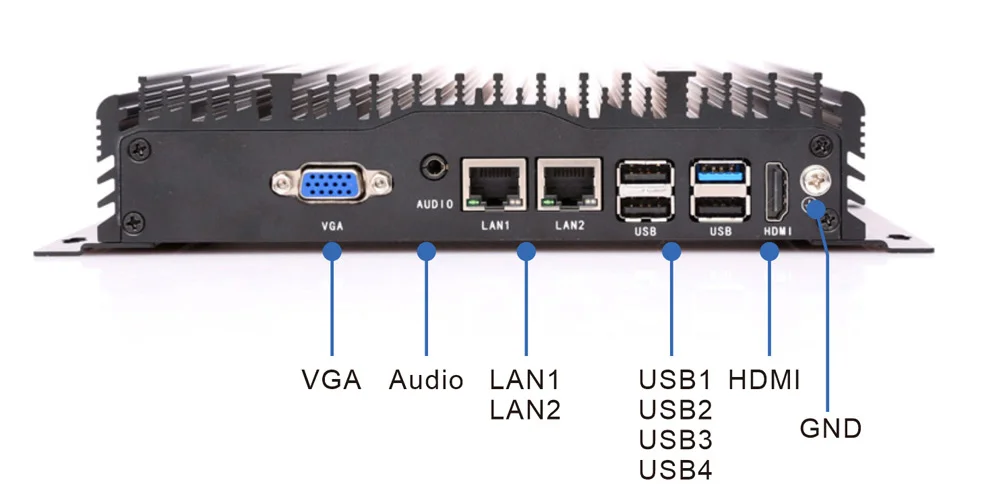

Frontblende

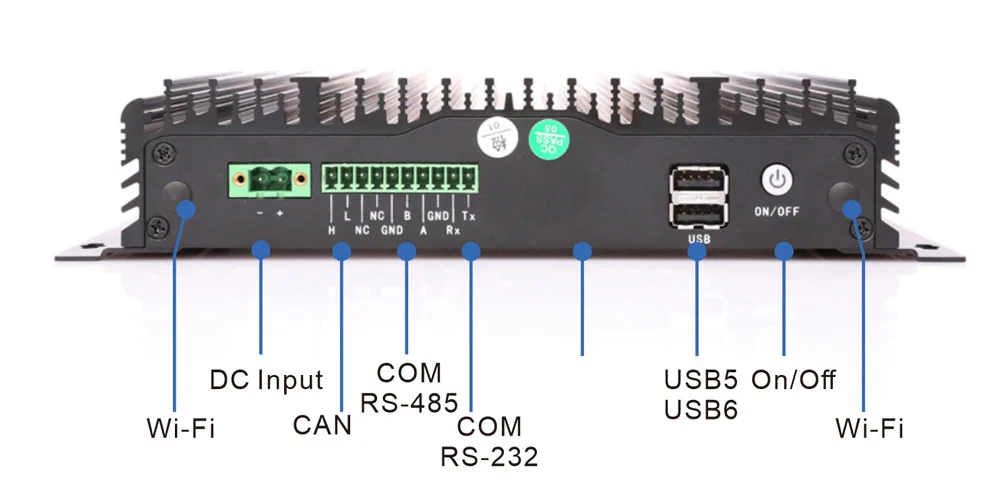

Rückseite
ABMESSUNGEN

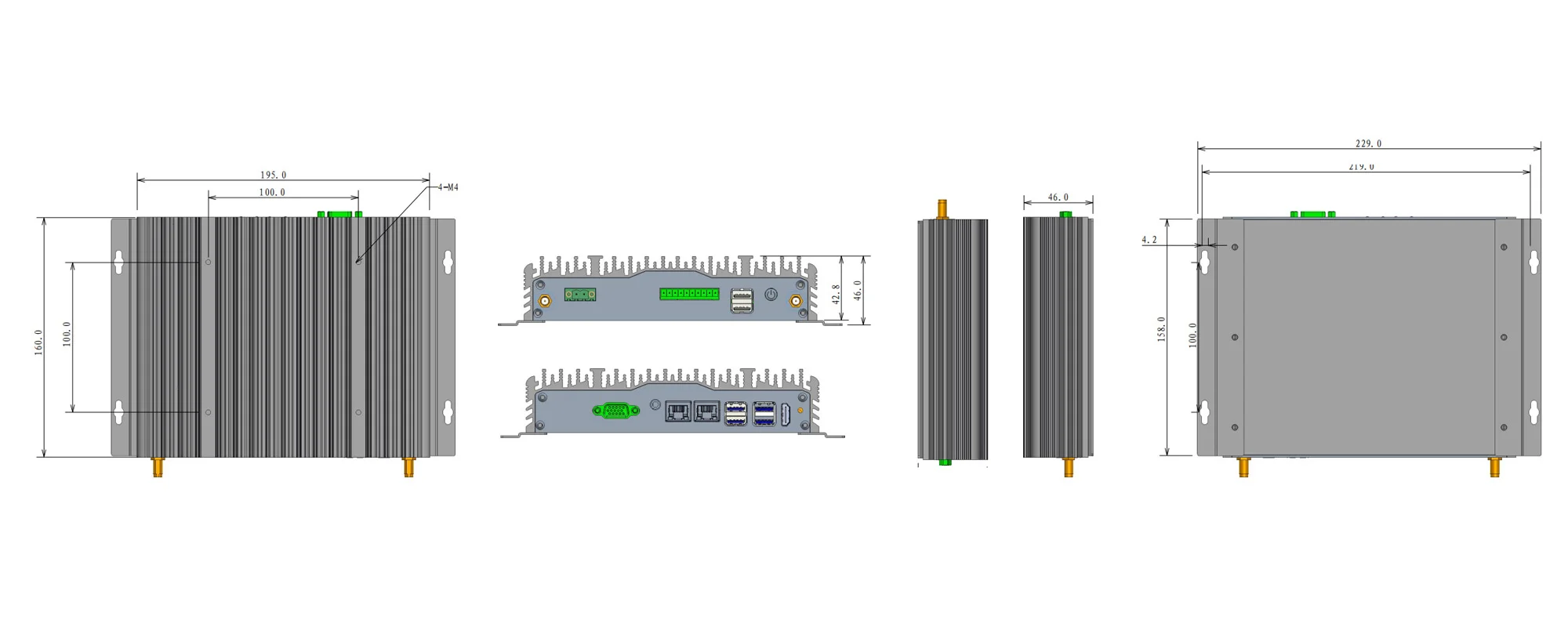

Abmessungen — Dreitafelprojektion (mm)
Detaillierte Abmessungen entnehmen Sie dem Datenblatt oder der Dreitafelprojektion unten. VESA-konforme Wandmontage unterstützt.
BESTELLINFORMATIONEN
Bestellinformationen · Artikelnummer
Die untenstehenden Standardkonfigurationen sind direkt bestellbar; für individuelle CPU / Arbeitsspeicher / Speicher / I/O-Boards wenden Sie sich bitte an den Vertrieb.
| Nr. | Artikelnummer | Modell | Prozessor | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C8.02.01.009 | UPC-206E | Intel® Celeron® J1900 | 4GB DDR3 | SSD 128GB |
| 02 | C8.02.01.017 | UPC-206E | Intel® Celeron® J1900 | 4GB DDR3 | SSD 512GB |
| 03 | C8.02.01.019 | UPC-206E | Intel® Celeron® J1900 | 4GB DDR3 | SSD 1TB |
Hinweis: Aufgrund von Marktschwankungen können zentrale Komponenten wie CPU-Modell, Arbeitsspeicher und Speicher abweichen — die aktuelle Konfiguration erfragen Sie bitte bei unserem Vertriebsteam.
ANWENDUNGEN

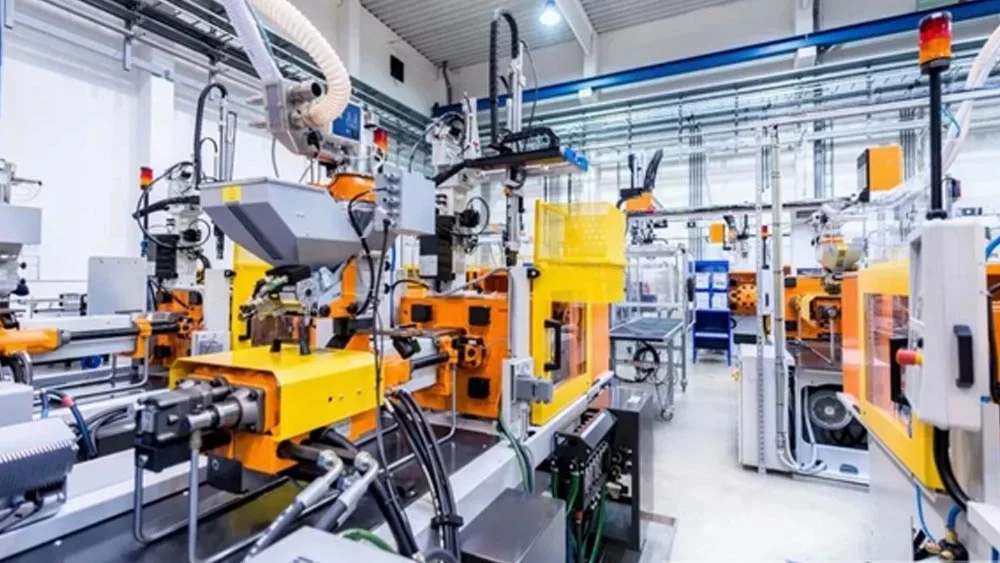

UPC-206E – Typische Anwendungen
Mit umfangreicher I/O-Erweiterung und industriellen Zuverlässigkeitsfunktionen kommt der UPC-206E in den vier folgenden Industrieszenarien breit zum Einsatz.
ANPASSUNG · OPTIONEN GLEICHES MODELL

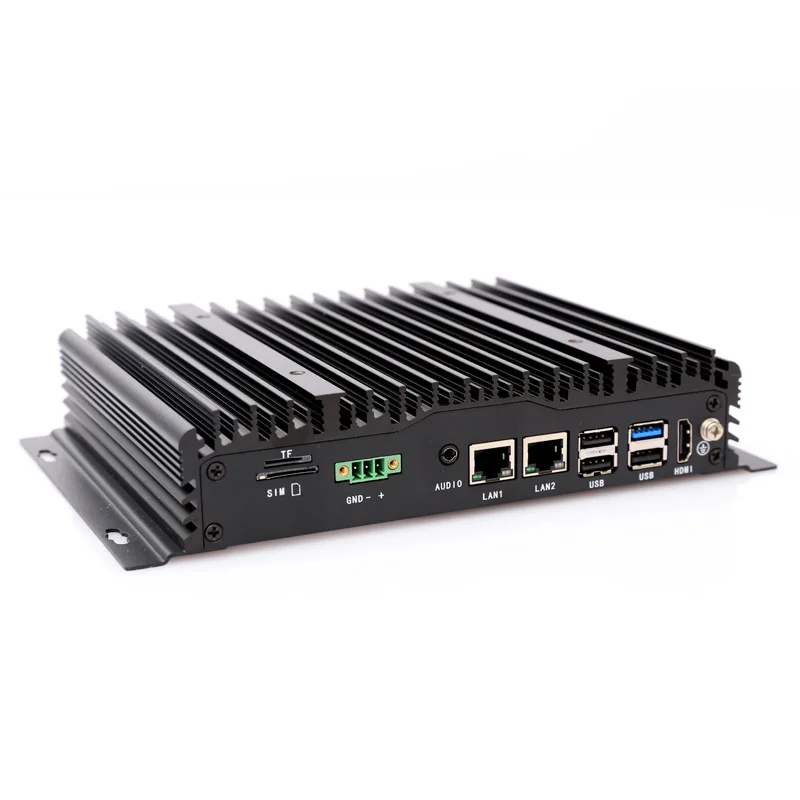

UPC-206E – weitere Anpassungen gleicher Baugröße
