Intel® Core™ i7-7560U modularer Industrie-Panel-PC mit 21,5 Zoll Breitbild-P-CAP-10-Punkt-Kapazitivtouchscreen und IP65-Frontblende · lokale Überwachung von Pumpspeicherkraftwerken (Typ E Enhanced)
Der UTC-W2192E ist ein 21,5-Zoll-Industrie-Panel-PC für Industriesteuerung, Energie & Stromversorgung, Schienenverkehr, Lager & Logistik und weitere Feldanwendungen. Er bietet ein 21,5-Zoll-16:9-Full-HD-Display mit Intel® Core™ i3 / i5 / i7 Prozessoren sowie umfangreiche Industrieschnittstellen und Touch-Interaktion und erfüllt Anforderungen an Anlagensteuerung, Informationsanzeige, Datenerfassung und Mensch-Maschine-Interaktion vor Ort. Mit redundanter Doppelstromversorgung eignet er sich für Energieautomatisierung, Umspannwerksüberwachung, Energiemanagement und weitere Szenarien mit Dauerbetrieb – eine zuverlässige Lösung für den stabilen Einsatz an kritischen Industriestandorten.
Lokale Überwachung von Pumpspeicherkraftwerken (Typ E Enhanced) · FlexCore™ modular · SafeCore™ Zuverlässigkeitssteigerung – für industrielles HMI und Visualisierung vor Ort.
Projiziert-kapazitiv (P-CAP) mit 10-Punkt-Multi-Touch, FHD TFT LED LCD mit 1920 × 1080, 300-350 cd/m² Standard-Industriedisplay (500-1000 nits hochhell optional). 50.000 Stunden Hintergrundbeleuchtungslebensdauer.

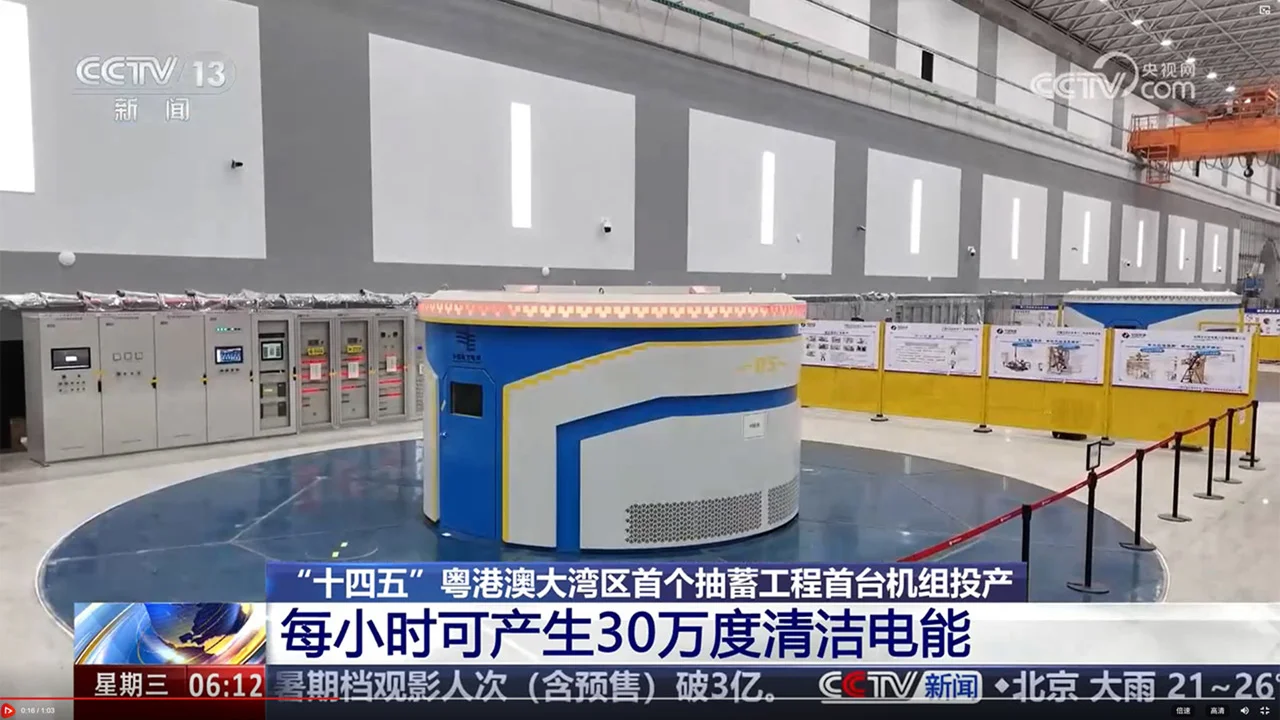

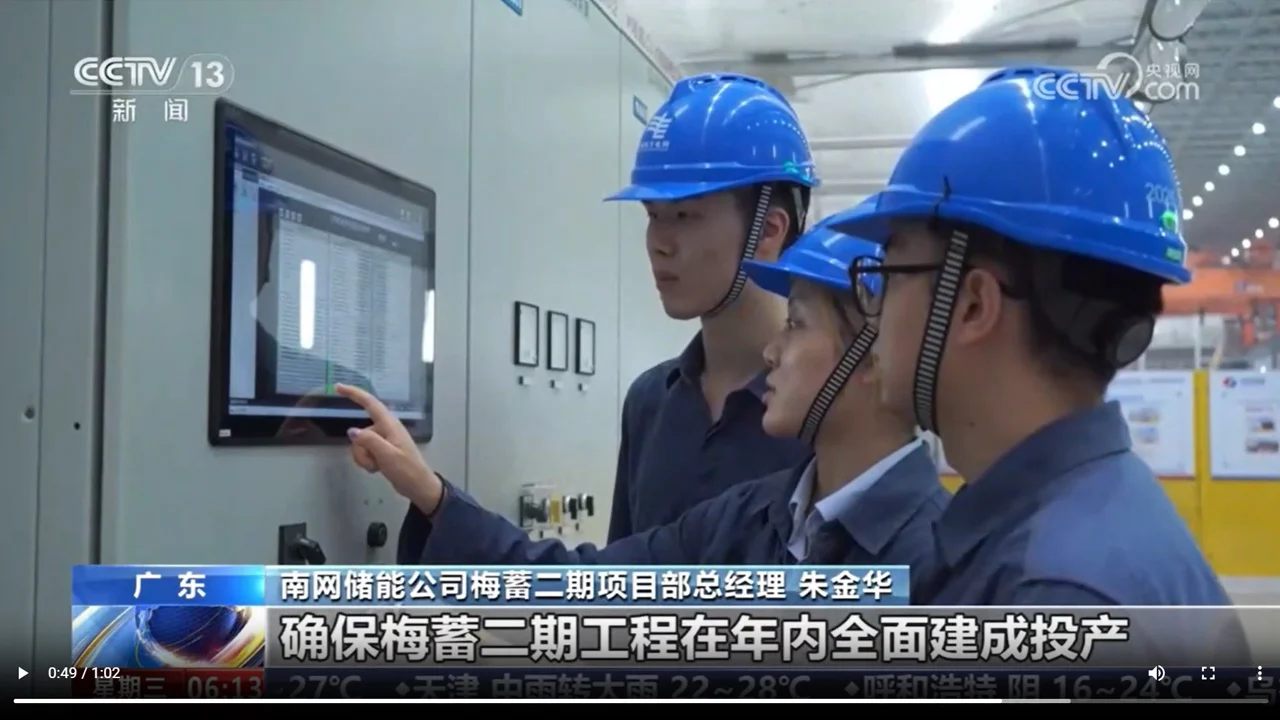

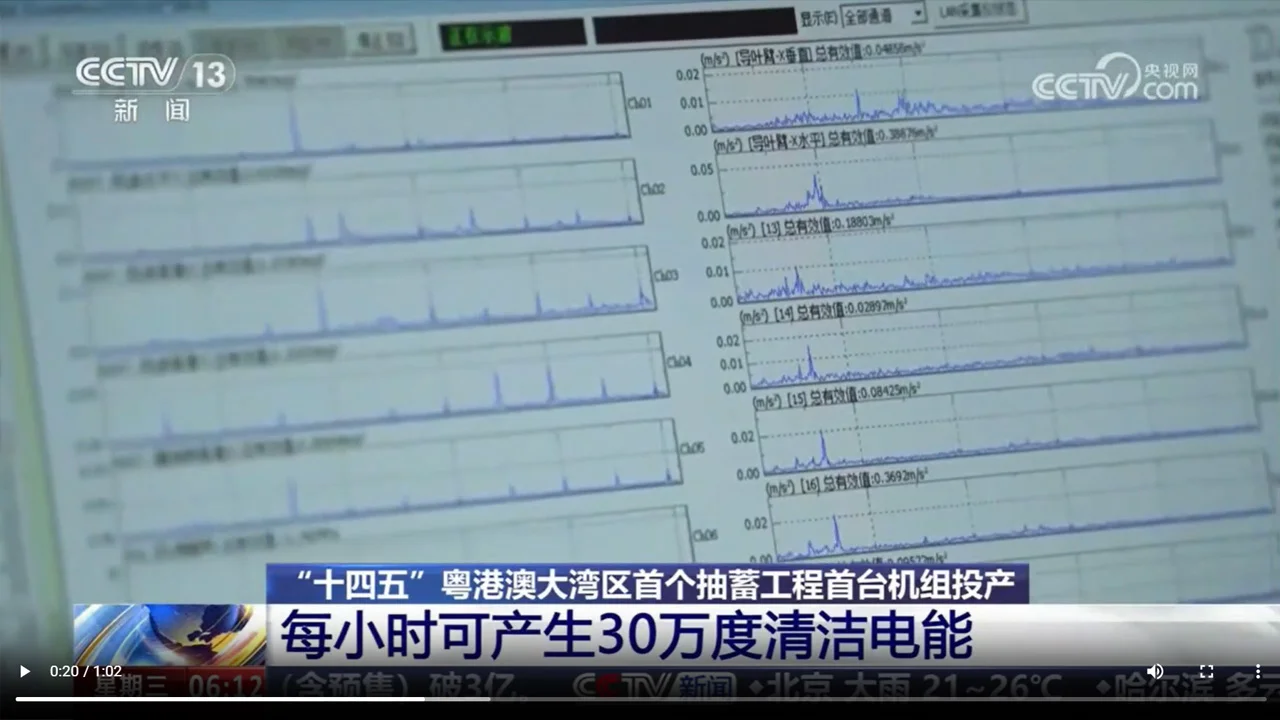

Eine Plattform für lokale Überwachung und Visualisierung kritischer Infrastruktur wie der Pumpspeicherkraftwerke Meizhou (Guangdong) und Fukang (Xinjiang). Passt sich den Dispatch-Protokollen der EM-Stationen an und ermöglicht das Auslesen wichtiger Parameter vor Ort, wodurch die starke Abhängigkeit von der zentralen SCADA reduziert wird.
Intel® Core™ i7-7560U Dual-Core / Vier-Thread, bis zu 3,8 GHz, mit integrierter Iris Plus Graphics 640 (48 EUs) – eine für Visualisierung und Überwachung optimierte CPU-GPU-Kombination.
Frontblendenschutz nach IP65 mit einer Struktur aus hochfester 6061-Aluminiumlegierung + Blech. Widersteht Staub, Öl und Washdown-Spritzwasser in der Fertigungshalle für langfristig stabilen Betrieb.
Unterstützt Panel-Mount-Einbau (Standardausschnitt 21,5 Zoll Breitbild) und VESA-75×75-Wandmontage – Schrankeinbau und eigenständige Wandmontage.
4× USB 3.0 + 2× USB 2.0 + 4× RS-232 + 2× RS-485 + 2× GbE + HDMI + VGA + Audio. Hochdichtes Multi-Seriell-Layout.
1× Mini-PCIe-Steckplatz für ein optionales Dualband-Wi-Fi- / Bluetooth- / 4G- / 5G-Modul, ideal für drahtlose Vernetzung in der Fertigung und Fernüberwachung.
3-poliger steckbarer Phoenix-Anschluss mit 9-36V DC Weitbereichs-Spannungseingang. Vierfacher Schutz gegen Überspannung, Überstrom, Verpolung und Surge.
Basiert auf der FlexCore™ Vier-Element-Architektur: i-Core Compute-Board + i-Function Erweiterung + i-Connect Schnittstelle + Smart-Thermal-Management. Einheitliche Schnittstelle, Struktur und Stromversorgung bei freier Erweiterbarkeit.
Vier abgestimmte Schutzmechanismen: ① Stromversorgungsschutz (Überspannung / Überstrom / Verpolung / Surge) + ② Notstromversorgung (intelligente Lithium-Batterie-Überbrückung) + ③ Stromsteuerung (automatisches Einschalten) + ④ Selbstwiederherstellung (Watchdog + Neustart bei Fehler).
Windows 10 / 11 · CentOS · Ubuntu 16.04 / 18.04 / 20.04 / 22.04. BIOS unterstützt Anpassung, Boot-Logo und OEM-Branding.
Datenblatt-Version V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Schwankungen am Chipmarkt können sich Schlüsselkomponenten ändern; bitte mit dem Vertrieb abstimmen.
| Parameter | Spezifikation |
|---|---|
| Prozessor | I3-10110U |
| Kerne | 2 |
| Threads | 4 |
| Frequenz | 2.40 GHz-3.80 GHz |
| Cache | 4 MB L3 Cache |
| TDP | 15W |
| Grafik | Intel UHD Graphics 620 |
| Arbeitsspeicher | 8GB DDR4 |
| Speicher | 512G SSD |
| Parameter | Spezifikation |
|---|---|
| USB 2.0 | 2 |
| USB 3.0 | 4 |
| RS232 | 4 |
| RS485 | 2 |
| VGA | 1 |
| HDMI | 1 |
| Gigabit-Ethernet | 2 × Intel I210 |
| Audio | 3.5mm TRRS |
| Wi-Fi (optional) | Dualband 2.4G/5G WLAN-Modul |
| 4G/5G (optional) | 4G/5G LTE Multi-Carrier (optional) |
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 3-poliger steckbarer Anschlussblock, 9~36V DC Weitbereichseingang |
| ATX-Schalter | 1× ATX-Netzschalter |
| Boot-Modus | AT/ATX-Modusschalter (integriert) |
| Parameter | Spezifikation |
|---|---|

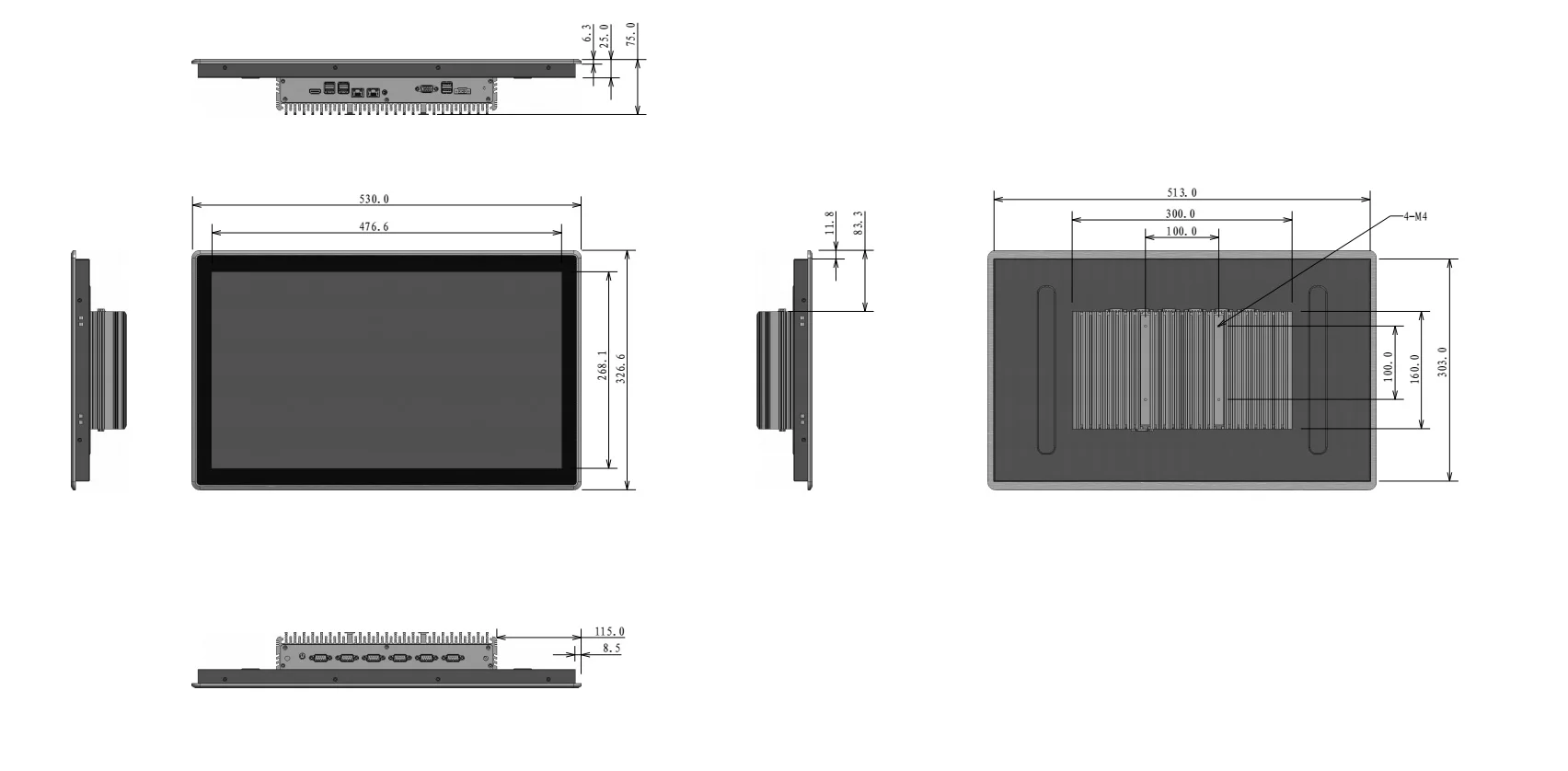

| Abmessungen | 530.0(L)x326.6(B)x75.0(H)mm |
| Einbaumaße | 513.0(L)x303.0(B)mm |
| Gewicht | 8KG Nettogewicht |
| Gehäusematerial | Hochfeste Aluminiumlegierung 6061 |
| Mechanische Struktur | Strangpressaluminium + Blechstruktur |
| Montage | Panel-Mount / VESA 75×75 Wandmontage |
| Reset-Schalter | 1× Reset-Schalter |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 60.000 Std. |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60°C (Weitbereichstemperatur -40~80°C optional) |
| Lagertemperatur | -10~70°C (Weitbereichstemperatur -40~80°C optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMV | CE、FCC（EN 55032 & EN 55035） |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 21,5 Zoll (16:9) |
| Displaytyp | FHD TFT LED LCD |
| Auflösung | 1920 × 1080 |
| Farben | 16.7M |
| Helligkeit | 350 cd/m² |
| Kontrastverhältnis | 500:1 |
| Backlight-Lebensdauer | 50.000 Std. |
| Touch-Technologie | Projiziert-kapazitiv (P-CAP), 10-Punkt |
| Touch-Schutzart | IP65 (Frontblende) |
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot-LOGO / OEM |

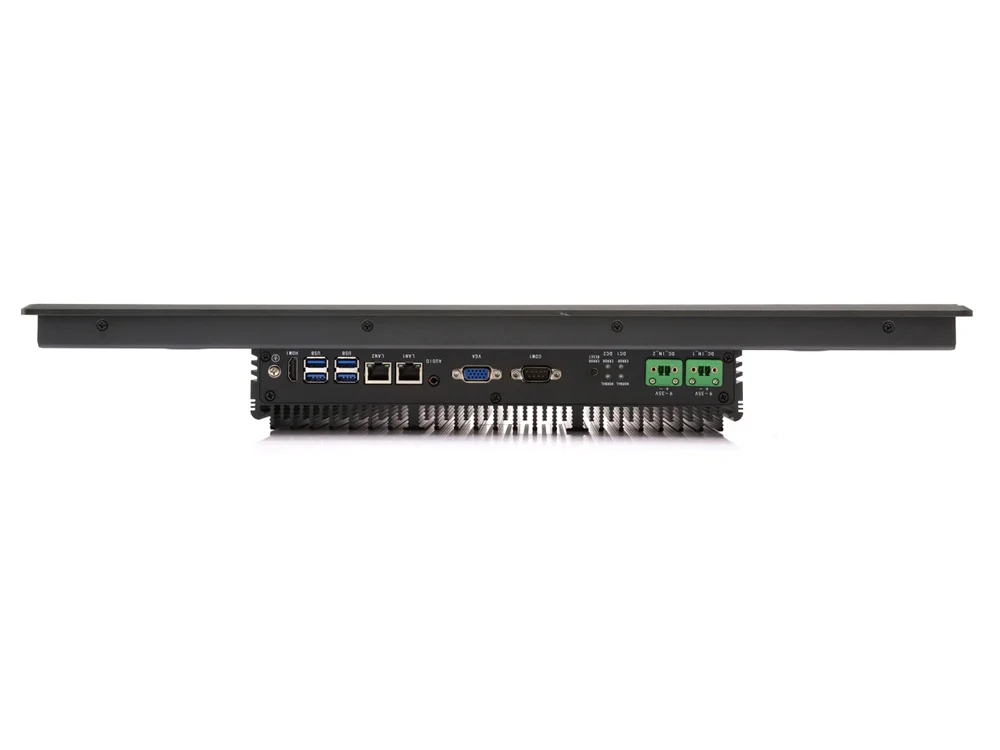

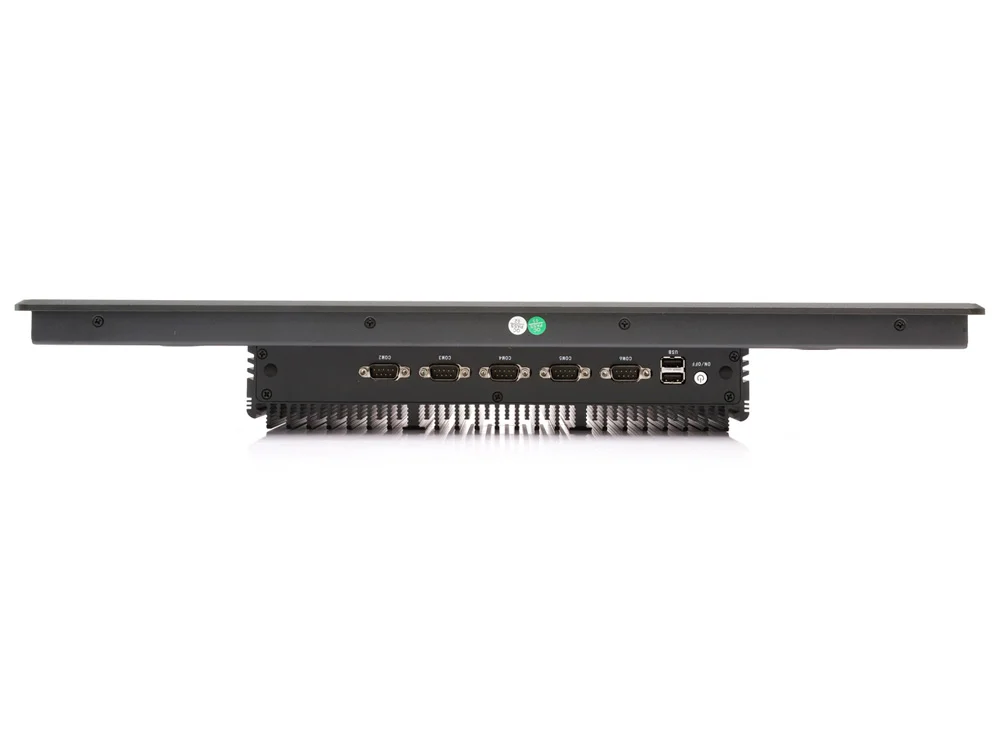

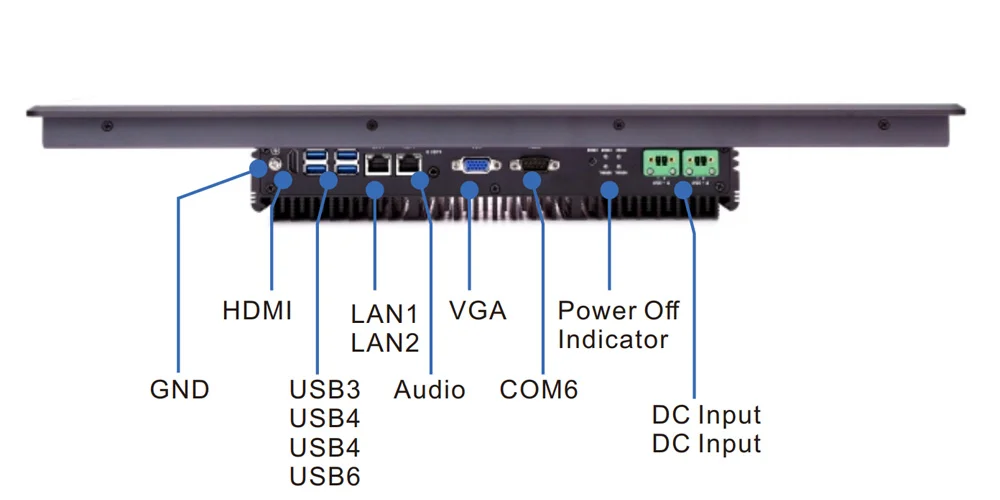

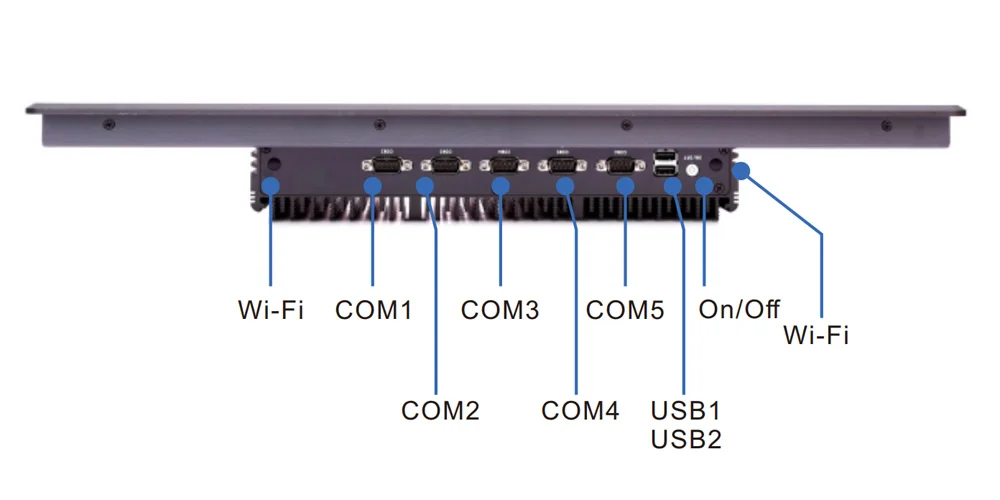

Alle I/O sind auf der Rückseite konzentriert, sodass die Frontblende eine saubere IP65-Oberfläche bleibt — für einfache Panel-Mount-Konsolenmontage.
21,5 Zoll Breitbild-Standardausschnitt · Panel-Mount + VESA 75×75 Doppelmontage.
Die folgenden Standardkonfigurationen können direkt bestellt werden. Für kundenspezifische CPU- / Arbeitsspeicher- / Speicher- / I/O-Boards wenden Sie sich bitte an den Vertrieb.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C9.03.03.076 | UTC-W2192E | Intel® Core™ I3-10110U，21,5 Zoll P-CAP | 8GB DDR4 | SSD 512GB |
| 02 | C9.03.03.054 | UTC-W2192E | Intel® Core™ 5-10210U，21,5 Zoll P-CAP | 16GB DDR4 | SSD 512GB |
Hinweis: Aufgrund von Marktschwankungen können wichtige Komponenten wie CPU, Arbeitsspeicher und Speicher wechseln. Bitte bestätigen Sie die genaue Konfiguration mit unserem Vertriebsteam.
Mit seinem 21,5 Zoll Breitbild P-CAP 10-Punkt-kapazitiven Touch, IP65-Schutz und FlexCore™ Modularität wird der UTC-W2192E breit in den folgenden Industrieszenarien eingesetzt.
Teilen Sie uns Ihren Projekthintergrund sowie die Anforderungen an Bildschirmgröße, I/O und Stromversorgung und die Bestellmenge mit. Unsere Ingenieure antworten innerhalb von 24 Stunden mit vollständigem Datenblatt, Angebot und Musterbewertungsplan.
