15 Zoll P-CAP kapazitiver Touch + 10-Punkt
Projiziert-kapazitiver Touch (P-CAP) mit 10-Punkt-Multitouch, XGA TFT LCD 1024 × 768, 300-350 cd/m² Standard-Industriedisplay (500-1000 nits Hochhelligkeit optional). 50.000 Stunden Backlight-Lebensdauer.
EPC-S1522E · 15" P-CAP MULTI-TOUCH · 12TH GEN INTEL® CORE™
15 Zoll Quadratbildschirm P-CAP 10-Punkt-kapazitiver Touch + IP65-Frontblende — ein modularer Industrie-Panel-PC mit 12. Gen Intel® Core™ · verstärkte Bedienstation der 12. Generation
EPC-S1522E 12. Gen Core i7 15 Zoll modularer Multitouch-Panel-PC | P-CAP + FlexCore™
Der EPC-S1522E ist ein 15-Zoll-Industrie-Panel-PC mit 5 Gigabit-LAN-Ports, konzipiert für Industriesteuerung, Machine Vision, Anlagenvernetzung, Lager & Logistik und unbeaufsichtigte Feldanwendungen. Er nutzt ein 15-Zoll-4:3-XGA-Industriedisplay mit P-CAP 10-Punkt-kapazitivem Touch und einer Frontblende nach IP65. Die Kernplattform arbeitet mit Intel® Core™ Prozessoren der 12. Generation (i3 / i5 / i7) und umfangreichem Industrie-I/O und erfüllt Anforderungen an Multi-Segment-Vernetzung, Industriekamera-Anbindung, Anlagensteuerung, Datenerfassung und Digitalisierung vor Ort — eine zuverlässige Lösung für Umgebungen der industriellen Automatisierung.
Typische Anwendungen
15"P-CAP 10-Punkt
12. Geni3 / i5 / i7
Enhancedverstärkte Modularität
9-36VWeitbereichs-Spannungseingang
PRODUKT-HIGHLIGHTS
EPC-S1522E Elf Kernmerkmale
Verstärkte Bedienstation der 12. Generation · FlexCore™ Modular · verstärkte SafeCore™ Zuverlässigkeit — für industrielle HMI und Visualisierung vor Ort.
E Enhanced · modulares Upgrade
Austauschbares i-Function I/O-Board-Design: Basis- und Enhanced-Varianten teilen sich ein Display. Das Suffix „E" bezeichnet ein modulares I/O-Erweiterungs-Upgrade (Multi-Serial / DIO / CAN nach Bedarf konfigurierbar).
12. Gen Intel Core
Intel® Core™ i3-1215U / i5-1235U / i7-1255U in drei Leistungsstufen. Ein 10C/12T-Performance-Cluster mit integrierter Iris-Xe-Grafik vereint Leistung und Effizienz.
IP65 staub- und wasserdichte Frontblende
Frontblendenschutz nach IP65 mit einer Struktur aus hochfester 6061-Aluminiumlegierung + Blech. Widersteht Industriestaub, Öl und Washdown-Sprühnebel für langfristig stabilen Betrieb.
Panel-Mount / VESA Doppelmontage
Unterstützt Einbau-Panel-Montage (15-Zoll-Quadratbildschirm-Standardausschnitt) und Standard-VESA-75×75-Wandmontage für sowohl schrankintegrierten als auch eigenständigen Wandeinbau.
umfangreiches Industrie-I/O
4× USB 3.0 + 2× USB 2.0 + 4× RS-232 + 2× RS-485 + 2× GbE + HDMI + VGA + Audio. Hochdichtes Multi-Serial-Layout.
Mini-PCIe Funkerweiterung
1× Mini-PCIe-Erweiterungssteckplatz mit optionalen Dual-Band Wi-Fi / Bluetooth / 4G / 5G Kommunikationsmodulen, flexibel anpassbar an drahtlose Vernetzung in der Werkstatt und Fernüberwachung.
9-36V Weitbereichs-Phoenix-Klemme
3-polige steckbare Phoenix-Klemme mit 9-36V DC Weitbereichs-Eingang. Vierfacher Schutz gegen Überspannung / Überstrom / Verpolung / Surge.
FlexCore™ modulare Hardware-Architektur
Basiert auf der FlexCore™ vierteiligen Architektur: i-Core + i-Function Erweiterung + i-Connect I/O + Smart Thermal. Einheitliche Schnittstelle · einheitliche Struktur · einheitliche Stromversorgung · freie Erweiterung.
SafeCore™ Zuverlässigkeit in Industriequalität
Vier koordinierte Schutzmechanismen: ① Stromversorgungsschutz (Überspannung / Überstrom / Verpolung / Surge) + ② Notstrom (intelligenter Lithium-Akku-Ausfallpuffer) + ③ Power-Cycle-Steuerung (automatisches Einschalten nach Stromausfall) + ④ System-Selbstwiederherstellung (Watchdog + Neustart bei Fehler).
Multi-OS-Unterstützung
Windows 10 / 11 · CentOS · Ubuntu 16.04 / 18.04 / 20.04 / 22.04. BIOS-Anpassung, Boot-LOGO und OEM-Branding unterstützt.

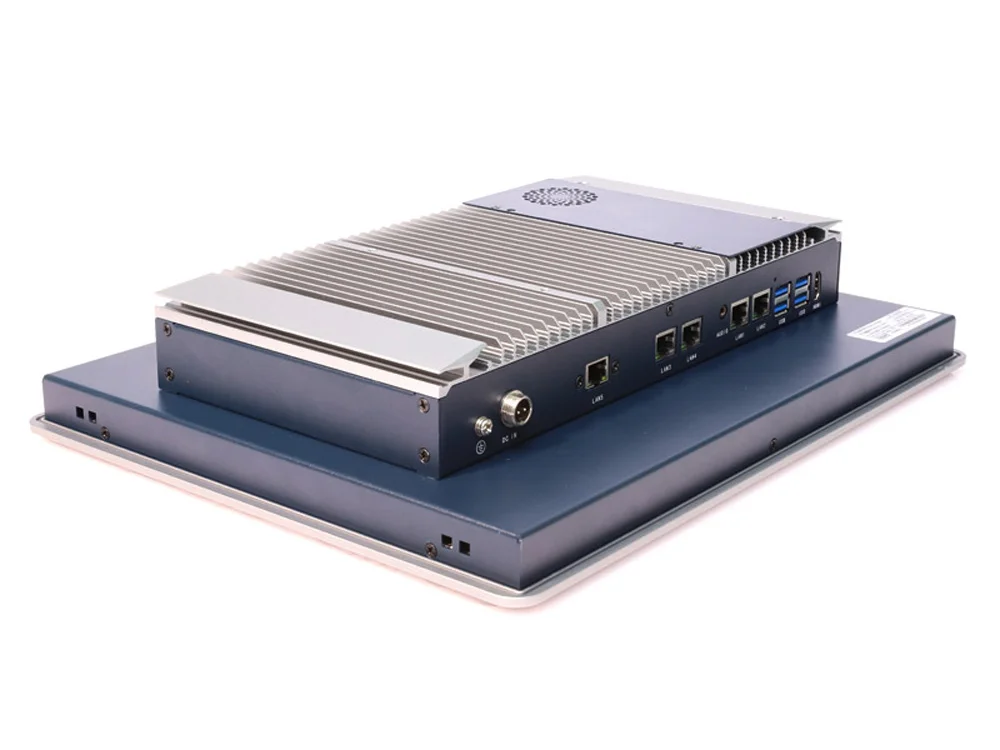

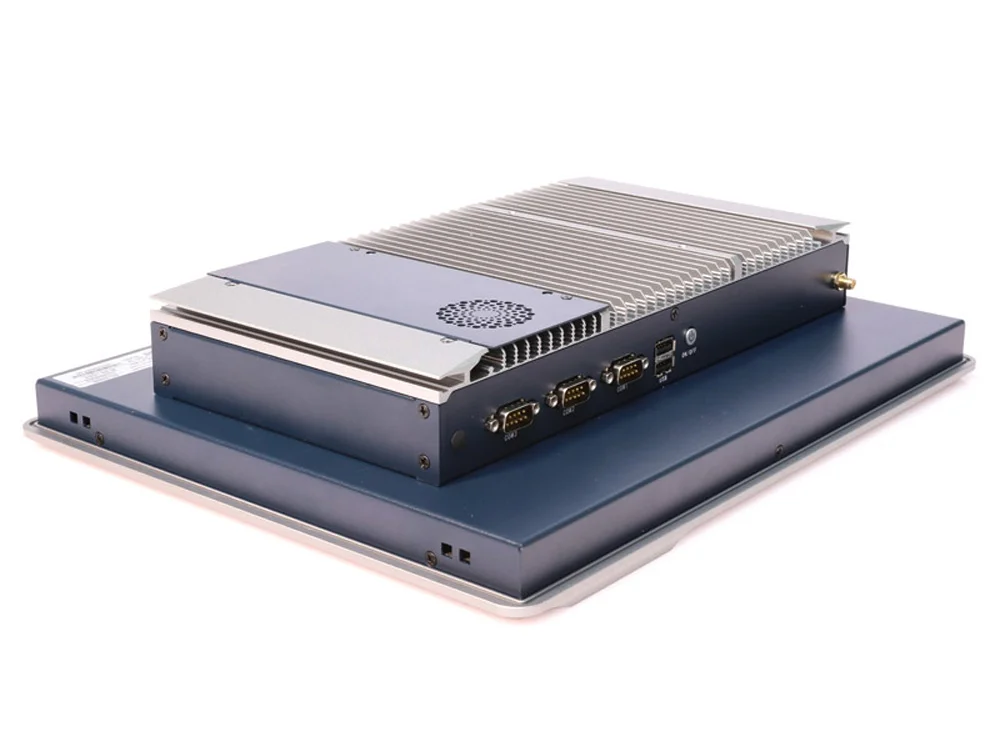

PRODUKTGALERIE
Produktgalerie
SPEZIFIKATIONEN
EPC-S1522E Vollständige Spezifikationen
Datenblatt V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Schwankungen am Chipmarkt können sich Schlüsselkomponenten ändern; die endgültigen Spezifikationen sind durch den Vertrieb zu bestätigen.
Kern-Hardware
| Parameter | Intel® Core™ i3-1215U | Intel® Core™ i5-1235U | Intel® Core™ i7-1255U |
|---|---|---|---|
| Prozessor | i3-1215U | i5-1235U | i7-1255U |
| Kerne | 6 (2P+4E) | 10 (2P+8E) | 10 (2P+8E) |
| Threads | 8 | 12 | 12 |
| Taktfrequenz | 1.2~4.4 GHz | 1.3~4.4 GHz | 1.7~4.7 GHz |
| Cache | 10 MB L3 Cache | 12 MB L3 Cache | 12 MB L3 Cache |
| TDP | 15W | 15W | 9W |
| Grafik | Intel UHD Graphics (64 EUs) | Intel Iris Xe Graphics (80 EUs) | Intel Iris Xe Graphics (96 EUs) |
| Arbeitsspeicher | 4~32 GB DDR5 | ||
| Speicher | PCIe 2× M.2 SSD | ||
I/O-Schnittstellen
| Parameter | Spezifikation |
|---|---|
| USB 2.0 | 2 × USB 2.0 |
| USB 3.0 | 4 × USB 3.0 |
| RS232 | 2 × RS232 |
| RS485 | 1 × RS485 |
| HDMI | 1 × HDMI |
| Gigabit Ethernet | 5 × Intel I210 |
| Audio | 1 × 3.5mm TRRS |
| Wi-Fi (optional) | Dual-Band 2.4G/5G Wi-Fi-Karte |
| 4G/5G (optional) | 4G/5G LTE (optional) |
Spannungseingang
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 2-polige steckbare Aviation-Klemme, 9~36V DC Weitbereich |
| ATX-Schalter | 1× ATX-Netzschalter |
| Einschaltmodus | AT/ATX-Modus-Umschalter (integriert) |
Physische Eigenschaften
| Parameter | Spezifikation |
|---|---|
| Abmessungen | 359.9 (L) ×283.9 (B) ×75.1 (H) mm |
| Einbaumaße | 342.4 (L) ×269.4 (B) mm (Gehäuse-Einbaumaß; Panel-Ausschnitt +2 mm je Seite) |
| Gewicht | 4.3 kg Nettogewicht |
| Gehäusematerial | hochfeste 6061-Aluminiumlegierung |
| Mechanische Struktur | Strangpress-Aluminium + Blech |
| Montage | Panel-Montage / Wandmontage / Tischständer / VESA 100×100 mm |
| Reset-Schalter | 1× Reset-Schalter |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 60,000 hrs |
Betriebsumgebung
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereichstemperatur -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereichstemperatur -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMC | CE、FCC（EN 55032 & EN 55035） |
| EMC Harmonics | EN IEC 61000-3-2 |
Touch & Display
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 15" (4:3) |
| Displaytyp | XGA TFT LCD |
| Auflösung | 1024 × 768 |
| Farben | 16.2M |
| Helligkeit | 350 cd/m² |
| Kontrastverhältnis | 500:1 |
| Backlight-Lebensdauer | 50,000 hrs |
| Touch-Technologie | Projiziert-kapazitiv (P-CAP), 10-Punkt |
| Touch-Schutzart | IP65 (Frontblende) |
Betriebssystem
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
Zertifizierung & Konformität
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot LOGO / OEM |

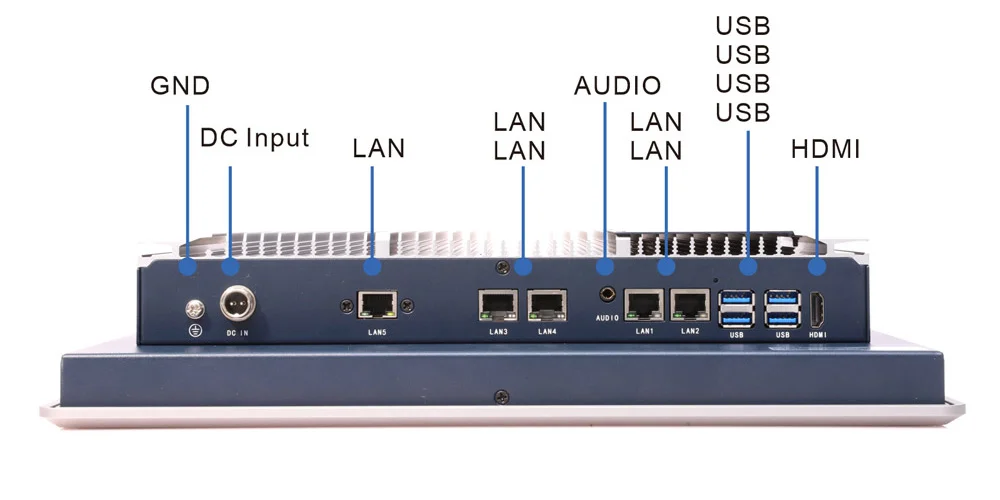

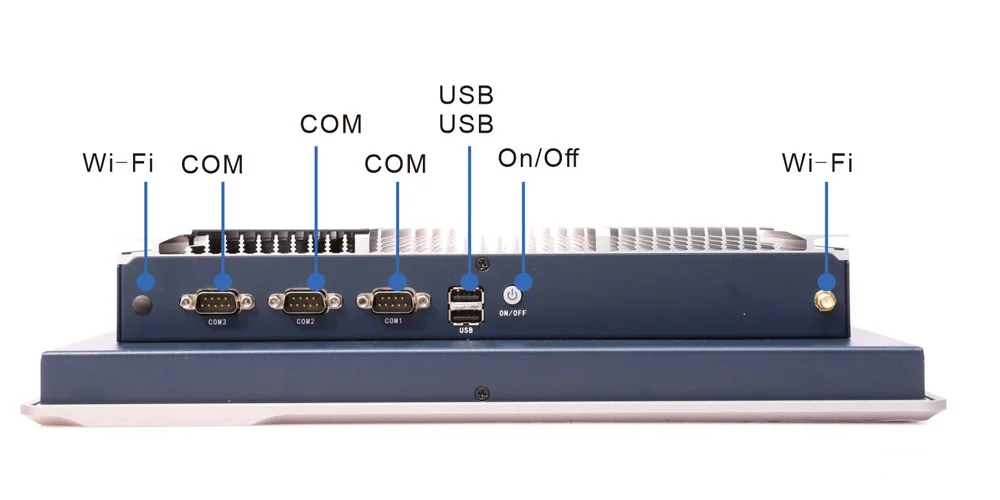

I/O-LAYOUT
I/O-Layout der Seiten-/Rückseite
Sämtliches I/O ist auf der Rückseite des Panel-PCs zentralisiert, sodass die Frontblende sauber nach IP65 bleibt — ideal für den Einbau in Konsolen.
Seiten-/Oberseite
Unter-/Rückseite
ABMESSUNGEN

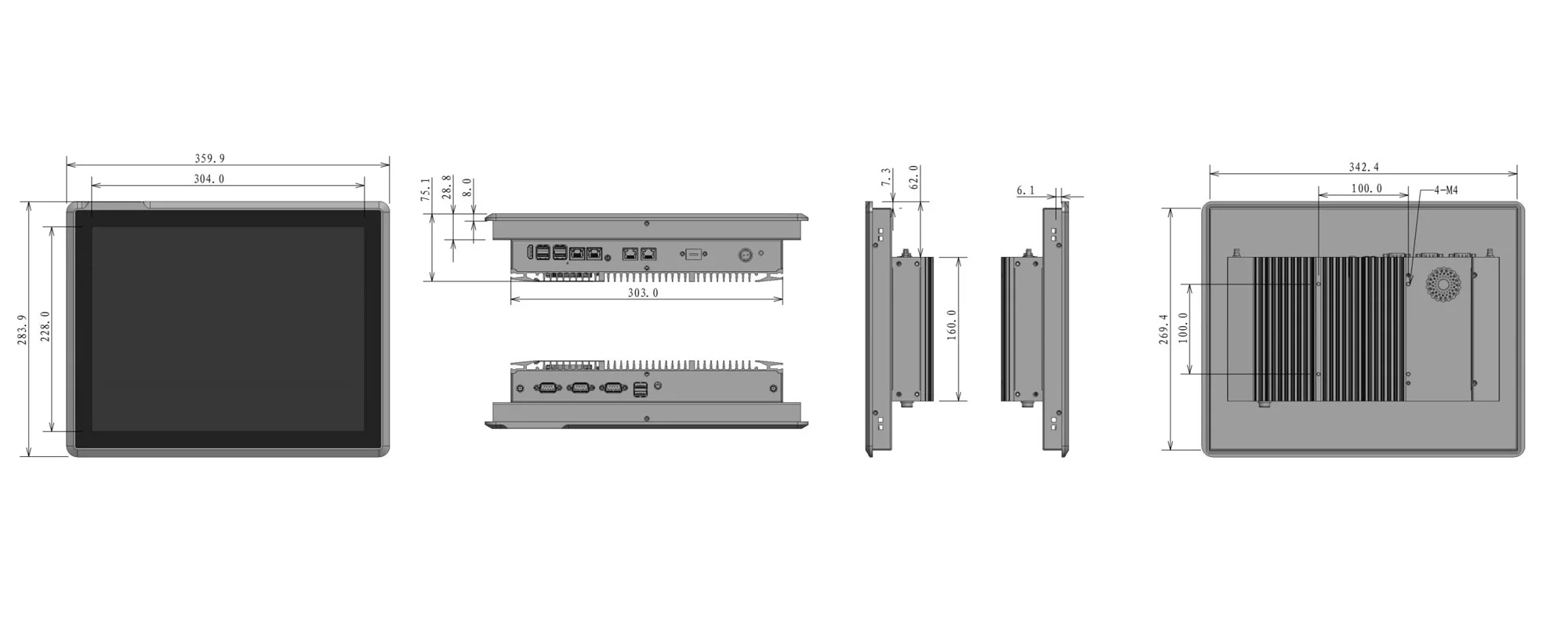

Abmessungen — Dreitafelprojektion (mm)
15-Zoll-Quadratbildschirm-Standardausschnitt · Panel-Mount + VESA 100×100 Doppelmontage.
BESTELLINFORMATIONEN
Bestellinformationen · Artikelnummer
Die folgenden Standardkonfigurationen können direkt bestellt werden; für individuelle CPU / Arbeitsspeicher / Speicher / I/O-Boards wenden Sie sich bitte an den Vertrieb.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C11.03.04.046 | EPC-S1522E | Intel® Core™ i3-1215U | 8GB DDR5 | SSD 256GB |
| 02 | C11.03.04.011 | EPC-S1522E | Intel® Core™ i5-1235U | 16GB DDR5 | SSD 256GB |
| 03 | C11.03.04.047 | EPC-S1522E | Intel® Core™ i7-1255U | 8GB DDR5 | SSD 256GB |
Hinweis: Aufgrund von Schwankungen am Chipmarkt können sich Schlüsselkomponenten wie CPU, Arbeitsspeicher und Speicher ändern; bitte wenden Sie sich für Details an unser Vertriebsteam.
ANWENDUNGEN
EPC-S1522E Typische Anwendungen
Mit 15-Zoll-Quadratbildschirm P-CAP 10-Punkt-kapazitivem Touchscreen + IP65-Schutz + FlexCore™ Modular wird der EPC-S1522E breit an den folgenden Industriestandorten eingesetzt.
STANDARDVERSION · Einstiegspunkt
EPC-S1522E Auch als Standardversion erhältlich (preiswerter Einstieg)
Der EPC-S1522E (15" 4:3 modularer Touch) ist die FlexCore™ Modular Sonderversion. Wenn Ihr Projekt keine entnehmbare Wartung oder langfristige Aufrüstbarkeit benötigt, bietet der Standard-EPC-S1522A die gleiche Leistung + ein kompakteres Gehäuse + geringere Kosten — der preiswerte Einstiegspunkt in dieser Größe.
