Ein modularer Industrie-Panel-PC mit 12th-Gen Intel® Core™, 17-Zoll-Quadratbildschirm, P-CAP 10-Punkt-kapazitivem Touch und IP65-Frontblende · verstärkte 12th-Gen-Industriekonsole
Der EPC-S1722E ist ein 17-Zoll-Industrie-Panel-PC mit 4 Intel® I210 Gigabit-LAN-Ports, konzipiert für Industriesteuerung, Machine Vision, Anlagenvernetzung, Lager & Logistik sowie unbeaufsichtigten Vor-Ort-Einsatz. Er verfügt über ein 17-Zoll-Industriedisplay im Format 5:4 (SXGA) mit P-CAP 10-Punkt-kapazitivem Touch und einer IP65-Frontblende. Die Kernplattform setzt auf Intel® 12th-Gen Core™ i3 / i5 / i7 Prozessoren mit einem umfangreichen Satz industrieller Schnittstellen und erfüllt die Anforderungen an Multi-Segment-Vernetzung, Anbindung von Industriekameras, Anlagensteuerung, Datenerfassung und digitale Vor-Ort-Bereitstellung — eine zuverlässige Lösung für die Industrieautomation.
Verstärkte 12th-Gen-Steuerstation · FlexCore™ Modular · verstärkte SafeCore™ Zuverlässigkeit — für industrielle HMI und Vor-Ort-Visualisierung.
Projiziert-kapazitiver Touch (P-CAP) mit 10-Punkt-Multitouch, SXGA TFT LED LCD mit 1280 × 1024, 300-350 cd/m² Standard-Industriedisplay (500-1000 nits hochhell optional). 50.000 Stunden Hintergrundbeleuchtungslebensdauer.
Austauschbares i-Function-Schnittstellenboard: Die Basis- und Enhanced-Varianten nutzen dasselbe Display. Das Suffix E kennzeichnet ein modulares Erweiterungs-Schnittstellen-Upgrade (Multi-Serial / DIO / CAN nach Bedarf konfiguriert).
Drei Optionen über Intel® Core™ i3-1215U / i5-1235U / i7-1255U. Bis zu einem 10C12T-Leistungscluster mit Iris Xe integrierter Grafik, für eine Balance aus Leistung und Effizienz.
IP65-Schutz der Frontblende mit einer Struktur aus hochfester Aluminiumlegierung 6061 + Blech. Hält Staub, Öl und Washdown-Spritzwasser in der Fertigungshalle stand und ermöglicht einen stabilen Langzeitbetrieb.
Unterstützt sowohl eingebaute Panel-Montage (17-Zoll-Quadratbildschirm-Standardausschnitt) als auch VESA 75×75 Wandmontage. Einbau im Schaltschrank oder eigenständige Wandmontage.
4× USB 3.0 + 2× USB 2.0 + 4× RS-232 + 2× RS-485 + 2× GbE + HDMI + VGA + Audio. Hochdichtes Layout mit mehreren seriellen Schnittstellen.
1× Mini-PCIe-Erweiterungssteckplatz für optionale Dual-Band-Wi-Fi / Bluetooth / 4G / 5G Kommunikationsmodule, flexibel anpassbar an drahtlose Vernetzung in der Fertigung und Fernüberwachung.
3-polige steckbare Phoenix-Klemme mit 9-36V DC Weitbereichseingang. Vierfacher Schutz gegen Überspannung / Überstrom / Verpolung / Überspannungsstöße.
Basiert auf der FlexCore™ Vier-Elemente-Architektur: i-Core Smart-Core + i-Function Erweiterung + i-Connect Schnittstelle + Smart-Thermal-Management. Einheitliche Schnittstelle · einheitliche Struktur · einheitliche Stromversorgung · freie Erweiterung.
Vier Schutzmechanismen arbeiten zusammen: ① Stromversorgungsschutz (Überspannung/Überstrom/Verpolung/Überspannungsstoß) + ② Notstromversorgung (intelligente Lithium-Batterie-Pufferung bei Stromausfall) + ③ Start/Stopp-Steuerung (automatisches Einschalten nach Wiederherstellung) + ④ System-Selbstwiederherstellung (Watchdog + Neustart bei Fehlern).
Windows 10 / 11 · CentOS · Ubuntu 16.04 / 18.04 / 20.04 / 22.04. Unterstützt BIOS-Anpassung, Boot-LOGO und OEM-Branding.
Datenblatt V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Schwankungen am Chipmarkt können sich Schlüsselkomponenten ändern; endgültige Spezifikationen vorbehaltlich Bestätigung durch den Vertrieb.
| Parameter | Intel® Core™ i3-1215U | Intel® Core™ i5-1235U | Intel® Core™ i7-1255U |
|---|---|---|---|
| Prozessor | i3-1215U | i5-1235U | i7-1255U |
| Kerne | 6 (2P+4E) | 10 (2P+8E) | 10 (2P+8E) |
| Threads | 8 | 12 | 12 |
| Frequenz | 1.2~4.4 GHz | 1.3~4.4 GHz | 1.7~4.7 GHz |
| Cache | 10 MB L3 Cache | 12 MB L3 Cache | 12 MB L3 Cache |
| TDP | 15W | ||
| Grafik | Intel UHD Graphics (64 EUs) | Intel Iris Xe Graphics (80 EUs) | Intel Iris Xe Graphics (96 EUs) |
| Arbeitsspeicher | 8~32 GB DDR5 | ||
| Speicher | 2× M.2 2280 PCIe NVMe SSD | ||
| Parameter | Spezifikation |
|---|---|
| USB 2.0 | 2 |
| USB 3.0 | 4 |
| RS232 | 3 |
| RS485 | 2 |
| VGA | 1 |
| HDMI | 1 |
| Gigabit Ethernet | 4 × Intel I210 |
| Audio | 3.5mm TRRS |
| Wi-Fi (optional) | Dual-Band 2.4G/5G Wi-Fi-Karte |
| 4G/5G (optional) | 4G/5G LTE (optional) |
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 1× 3-polige steckbare Klemme, 9~36V DC Weitbereichsspannung |
| ATX-Schalter | 1× ATX-Netzschalter |
| Einschaltmodus | AT/ATX-Modusschalter (integriert) |
| Parameter | Spezifikation |
|---|---|

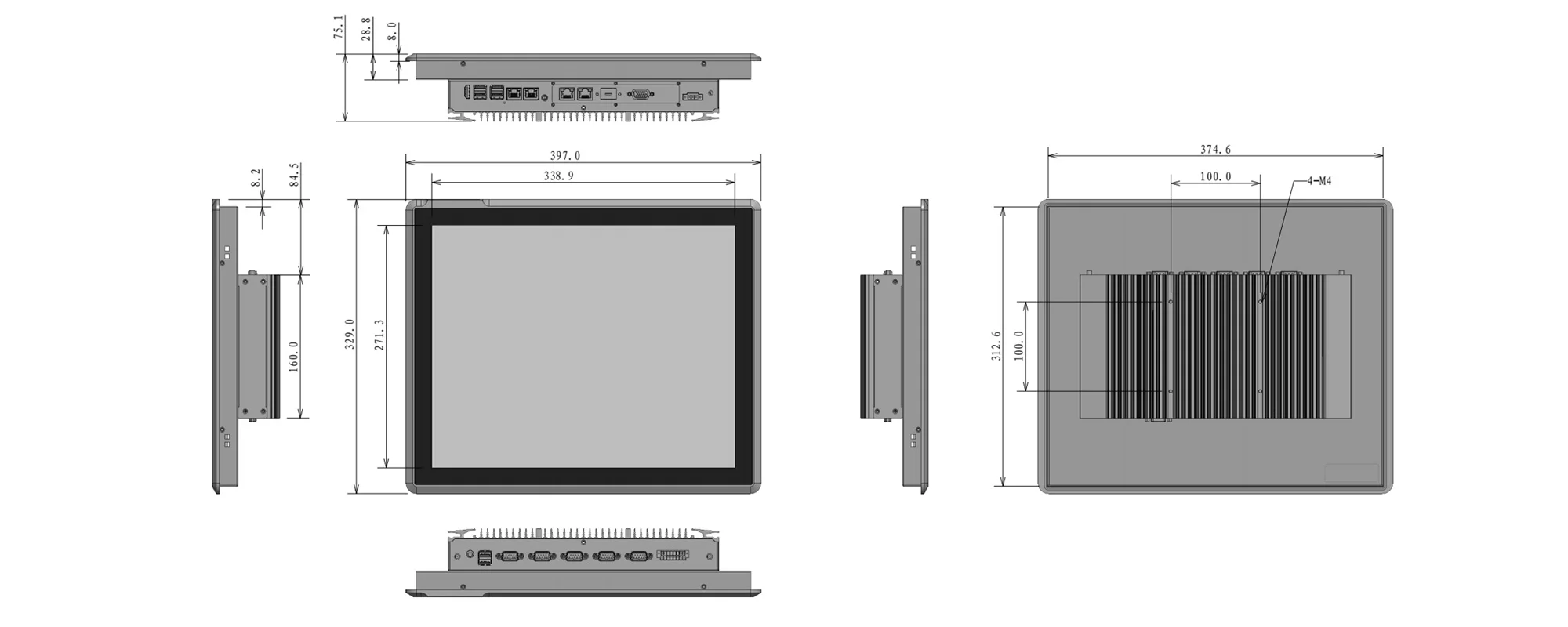

| Abmessungen | 397.0 (L) ×321.0 (B) ×75.1 (H) mm |
| Einbaumaße | 374.6 (L) ×312.6 (B) mm (Panel-Ausschnitt) |
| Gewicht | 5.2 kg Nettogewicht |
| Gehäusematerial | Hochfeste Aluminiumlegierung 6061 |
| Mechanische Struktur | Strangpress-Aluminium + Blech |
| Montage | Panel-Mount / VESA 75×75 Wandmontage |
| Reset-Schalter | 1× Reset-Schalter |
| TPM | TPM 2.0 |
| MTBF | 60,000 Std. |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereichstemperatur -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereichstemperatur -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMV | CE, FCC (EN 55032 & EN 55035) |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 17" (4:3) |
| Displaytyp | SXGA TFT LED LCD |
| Auflösung | 1280 × 1024 |
| Farben | 16.2M |
| Helligkeit | 350 cd/m² |
| Kontrastverhältnis | 500:1 |
| Lebensdauer Hintergrundbeleuchtung | 50,000 Std. |
| Touch-Technologie | Projiziert-kapazitiv (P-CAP), 10-Punkt |
| Touch-Schutzart | IP65 (Frontblende) |
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot-LOGO / OEM |

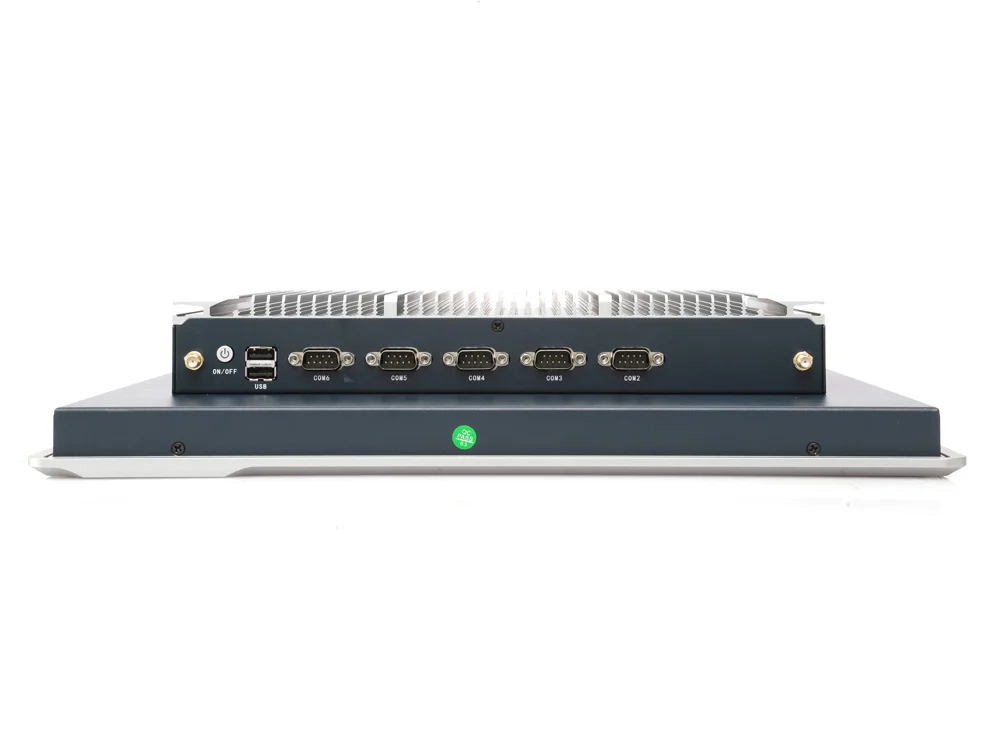

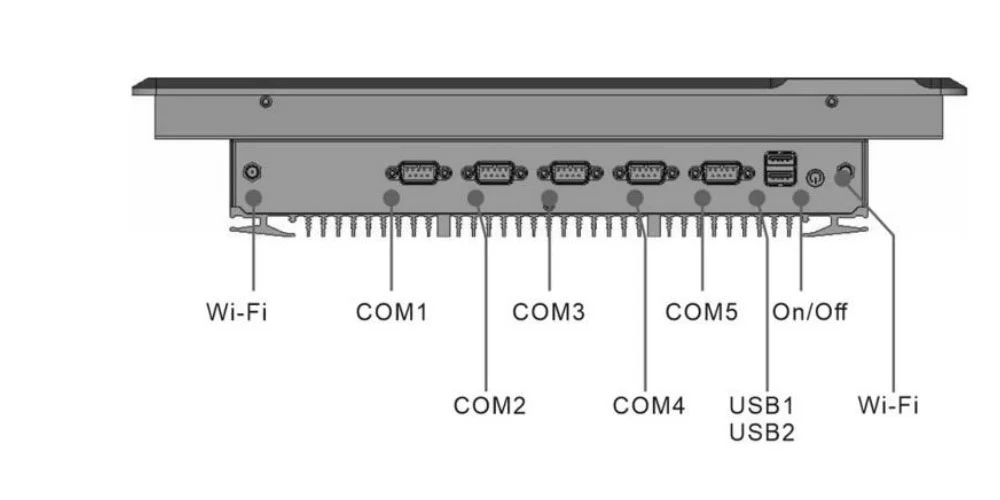

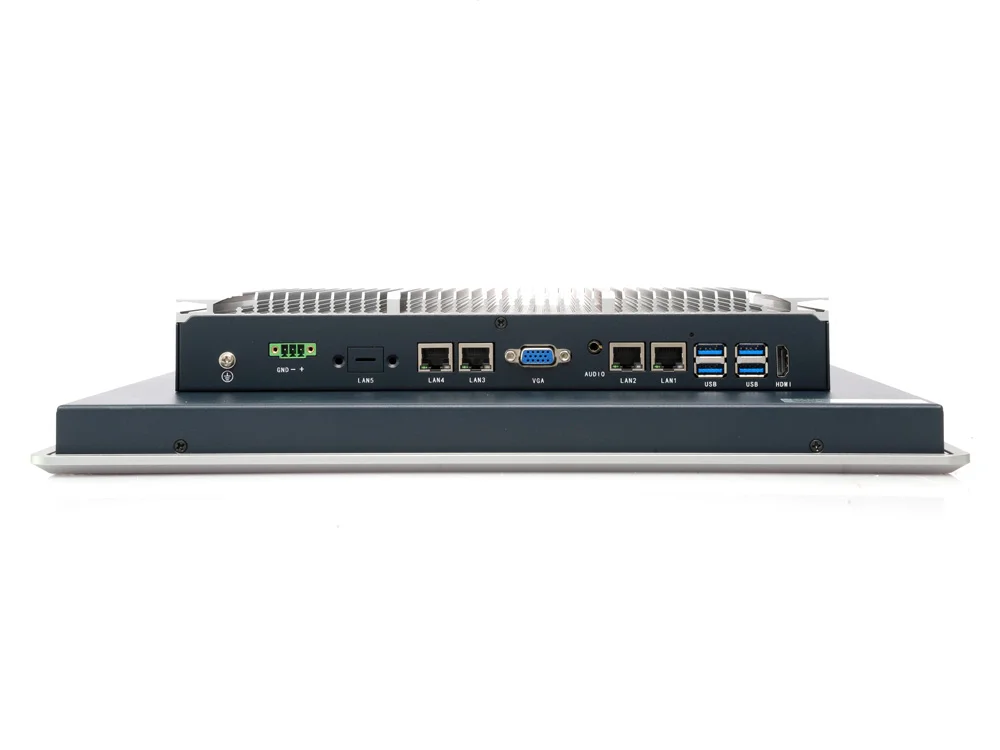

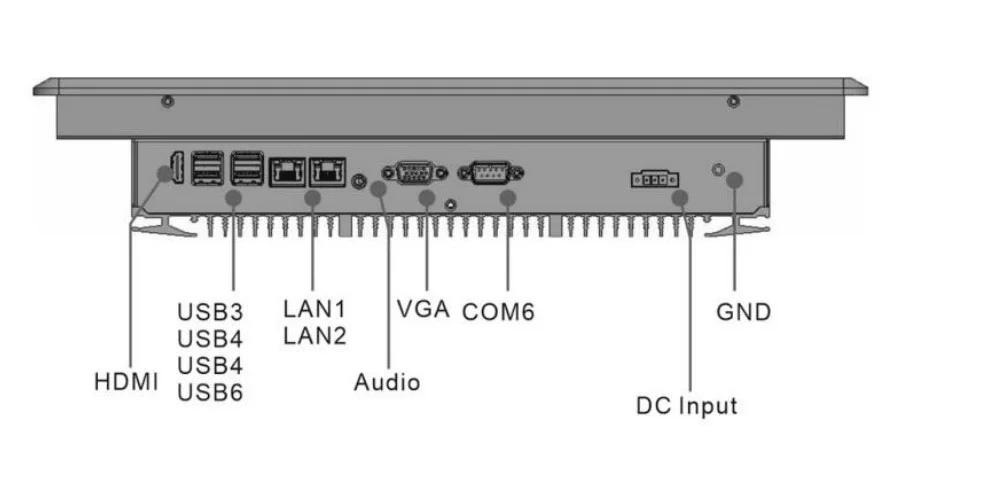

Das gesamte I/O ist auf der Rückseite des Panel-PCs zentralisiert, sodass die Frontblende mit IP65 sauber bleibt — ideal für den eingebauten Konsoleneinsatz.
17-Zoll-Quadratbildschirm-Standardausschnitt · Panel-Mount + VESA 75×75 Doppelmontage.
Die folgenden Standardkonfigurationen können direkt bestellt werden; für kundenspezifische CPU / Arbeitsspeicher / Speicher / I/O-Boards wenden Sie sich bitte an den Vertrieb.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C11.01.04.028 | EPC-S1722E | Intel® Core™ i3-1215U，17" P-CAP | 8GB RAM | SSD 256GB |
| 02 | C11.01.04.008 | EPC-S1722E | Intel® Core™ i5-1235U，17" P-CAP | 16GB RAM | SSD 512GB |
| 03 | C11.01.04.036 | EPC-S1722E | Intel® Core™ i7-1255U，17" P-CAP | 16GB RAM | SSD 512GB |
Hinweis: Aufgrund von Marktschwankungen können sich Schlüsselkomponenten wie CPU-Modell, Arbeitsspeicher und Speicher ändern; bitte kontaktieren Sie unser Vertriebsteam für Details.
Mit 17-Zoll-Quadratbildschirm, P-CAP 10-Punkt-kapazitivem Touchscreen + IP65-Schutz + FlexCore™ Modular wird der EPC-S1722E an den folgenden Industriestandorten breit eingesetzt.
Der EPC-S1722E (17" 5:4 modularer Touch) ist die FlexCore™ Modular Custom-Version. Wenn Ihr Projekt keine wartungsfreundliche Instandhaltung oder langfristige Upgrade-Fähigkeit benötigt, bietet der Standard-EPC-S1722A dieselbe Leistung in einem kompakteren Gehäuse zu geringeren Kosten — der preiswerte Einstieg in dieser Größe.
