EPC-S1522A industrial touch panel PC - front main view - CESIPC
EPC-S1522A · 15 ZOLL P-CAP · 12. GEN INTEL® CORE™

15 Zoll P-CAP 10-Punkt-kapazitiver Touch + IP65-Frontblende — ein Industrie-Panel-PC mit Intel® Core™ der 12. Gen

EPC-S1522A 12. Gen Core i7 15 Zoll Industrie-Panel-PC | P-CAP + IP65-Frontblende

Der EPC-S1522A Industrie-Panel-PC ist eine hochzuverlässige Embedded-Computing-Plattform für Industriestandorte mit vielen Schnittstellen und unbeaufsichtigtem Betrieb. Er nutzt ein 15-Zoll-4:3-Industrie-XGA-TFT-LCD mit projiziert-kapazitivem P-CAP 10-Punkt-Touch und einer IP65-Frontblende und eignet sich für Fabrik, Lager, Transport und andere anspruchsvolle Feldumgebungen. Die Kern-Rechenleistung basiert auf der modularen EPC-102A-Architektur mit einem Intel® Core™ i3/i5/i7-Prozessor der 12. Generation, zwei Gigabit-Ethernet und umfangreichem Industrie-I/O und unterstützt 9-36V Weitbereichs-DC-Eingang. Durch die Kombination von FlexCore™ Modular-Architektur und SafeCore™ Zuverlässigkeitsverbesserung erreicht er hohe Wartbarkeit und langfristige Zuverlässigkeit für Industriesteuerung, Datenerfassung und HMI-Anwendungen.

Typische Anwendungen
⚙️ Industrieanlagensteuerung 📊 Datenerfassung 🚊 Transport ⚡ Energie
15 ZollP-CAP 10-Punkt-Touch
IP65Frontblenden-Schutz
350 nitsIndustriedisplay (High-Bright optional)
9-36VWeitspannungseingang
PRODUKT-HIGHLIGHTS

EPC-S1522A Elf Kernmerkmale

15 Zoll P-CAP Industrie-Touchscreen + IP65-Frontblende + FlexCore™ Modular — die Standardantwort für Industrie-HMI / Vor-Ort-Visualisierung.

15 Zoll P-CAP kapazitiver Touch + 10-Punkt

Projiziert-kapazitiver Touch (P-CAP) mit 10-Punkt-Multitouch, XGA TFT LED LCD mit 1024 × 768 Auflösung, 300-350 cd/m² Standard-Industriedisplay (500-1000 nits High-Bright optional). 50.000 Stunden Hintergrundbeleuchtungs-Lebensdauer.

IP65 staub- und wasserdichte Frontblende

Frontblende mit Schutzart IP65 und einer Struktur aus hochfester 6061-Aluminiumlegierung + Blech. Hält Industriestaub, Öl und Washdown-Sprühnebel stand und sorgt für langfristig stabilen Betrieb.

Intel Core der 12. Generation

Intel® Core™ i3-1215U / i5-1235U / i7-1255U in drei Leistungsstufen. Ein 10C/12T-Leistungscluster mit integrierter Iris-Xe-Grafik vereint Leistung und Effizienz.

Panel-Mount / VESA Doppelmontage

Unterstützt Einbau-Panel-Montage (15 Zoll Standardausschnitt) und Standard-VESA-75×75-Wandmontage und deckt schrankintegrierten und freistehenden Wandeinsatz ab.

Trennbares Display + Mainboard, integrierter Aufbau

Trennbares Design von Touchscreen und Mainboard: Das Display bleibt langfristig wartbar, während das Mainboard projektbezogen aufgerüstet wird. Ein Formfaktor deckt CPU-Varianten von i3 bis i7 / J1900 bis J6412 ab und senkt durch Plattformisierung die Wartungskosten.

Umfangreiches Industrie-I/O

4× USB 3.0 + 2× USB 2.0 + 4× RS-232 + 2× RS-485 + 2× GbE + HDMI + VGA + Audio. Hochdichtes Multi-Serial-Layout.

Mini-PCIe Wireless-Erweiterung

1× Mini-PCIe-Erweiterungssteckplatz mit optionalen Dual-Band-Wi-Fi- / Bluetooth- / 4G- / 5G-Kommunikationsmodulen, flexibel anpassbar an drahtlose Werkstattvernetzung und Fernüberwachung.

9-36V Weitspannungs-Phoenix-Klemme

3-polige steckbare Phoenix-Klemme mit 9-36V DC Weitspannungseingang. Vierfacher Schutz gegen Überspannung / Überstrom / Verpolung / Surge.

Lüfterlose Kühlung

Ein gegossener Rippenkühlkörper aus hochfester 6061-Aluminiumlegierung mit null beweglichen Teilen — wartungsfrei, staub- und vibrationsbeständig.

FlexCore™ modulare Hardware-Architektur

Basiert auf der FlexCore™ Vier-Element-Architektur: i-Core + i-Function-Erweiterung + i-Connect I/O + Smart Thermal. Einheitliche Schnittstelle · einheitliche Struktur · einheitliche Stromversorgung · freie Erweiterung.

SafeCore™ Zuverlässigkeit in Industriequalität

Vier aufeinander abgestimmte Schutzmechanismen: ① Stromschutz (Überspannung / Überstrom / Verpolung / Surge) + ② Notstrom (intelligenter Lithium-Akku-Ausfallpuffer) + ③ Power-Cycle-Steuerung (automatisches Einschalten nach Stromausfall) + ④ System-Selbstwiederherstellung (Watchdog + Neustart bei Fehler).

SPEZIFIKATIONEN

EPC-S1522A Vollständige Spezifikationen

Datenblatt V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Marktschwankungen bei Chips können zentrale Komponenten abweichen; die endgültigen Spezifikationen sind durch den Vertrieb zu bestätigen.

Kern-Hardware
ParameterIntel® Core™ i3-1215UIntel® Core™ i5-1235UIntel® Core™ i7-1255U
Prozessori3-1215Ui5-1235Ui7-1255U
Kerne6 (2P+4E)10 (2P+8E)10 (2P+8E)
Threads81212
Frequenz1.2~4.4 GHz1.3~4.4 GHz1.7~4.7 GHz
Cache10 MB L3 Cache12 MB L3 Cache12 MB L3 Cache
TDP15W15W9W
GrafikIntel UHD Graphics (64 EUs)Intel Iris Xe Graphics (80 EUs)Intel Iris Xe Graphics (96 EUs)
Arbeitsspeicher4~32 GB DDR5
SpeicherPCIe 2× M.2 SSD
I/O-Schnittstellen
ParameterSpezifikation
USB 2.02
USB 3.04
RS2324
RS4852
VGA1
HDMI1
Gigabit-Ethernet2 × Intel I210
Audio3.5mm TRRS
Wi-Fi (optional)Dual-Band 2.4G/5G WLAN-Karte
4G/5G (optional)4G/5G LTE (optional)
Spannungseingang
ParameterSpezifikation
Stromanschluss1× 3-polige steckbare Klemme, 9~36V DC Weitspannung
ATX-Schalter1× ATX-Netzschalter
EinschaltmodusAT/ATX-Modusumschalter (integriert)
Physische Eigenschaften
ParameterSpezifikation
Abmessungen359.9 (L) ×283.9 (B) ×75.1 (H) mm
Einbaumaße342.4 (L) ×269.4 (B) mm (Panel-Ausschnitt)
Gewicht4.3 kg Nettogewicht
GehäusematerialHochfeste 6061-Aluminiumlegierung
Mechanische StrukturStrangpressaluminium + Blech
MontagePanel-Mount / VESA-75×75-Wandmontage
Reset-Schalter1× Reset-Schalter
TPMTPM 2.0
WatchdogHardware-Watchdog unterstützt
MTBF60.000 Std.
Betriebsumgebung
ParameterSpezifikation
Betriebstemperatur0~60℃ (Weitbereichstemperatur -40~80℃ optional)
Lagertemperatur-10~70℃ (Weitbereichstemperatur -40~80℃ optional)
Relative Luftfeuchtigkeit10%~90%, nicht kondensierend
EMVCE、FCC(EN 55032 & EN 55035)
EMV-OberschwingungenEN IEC 61000-3-2
Touch & Display
ParameterSpezifikation
Displaygröße15 Zoll (4:3)
DisplaytypXGA TFT LED LCD
Auflösung1024 × 768
Farben16.2M
Helligkeit350 cd/m²
Kontrastverhältnis500:1
Lebensdauer Hintergrundbeleuchtung50.000 Std.
Touch-TechnologieProjiziert-kapazitiv (P-CAP), 10-Punkt
Touch-SchutzartIP65 (Frontblende)
Betriebssystem
ParameterSpezifikation
WindowsWindows 10 / Windows 11
LinuxUbuntu 16.04 / 18.04 / 20.04 / 22.04
Zertifizierung & Konformität
ParameterSpezifikation
WerkszertifizierungISO9001: 2015
BIOS-AnpassungBIOS / Boot-LOGO / OEM
I/O-LAYOUT

I/O-Layout an Seiten- / Rückblende

Sämtliche I/O ist auf der Rückseite des Panel-PCs gebündelt, sodass die Frontblende mit IP65 sauber bleibt — ideal für den Einbau in Konsolen.

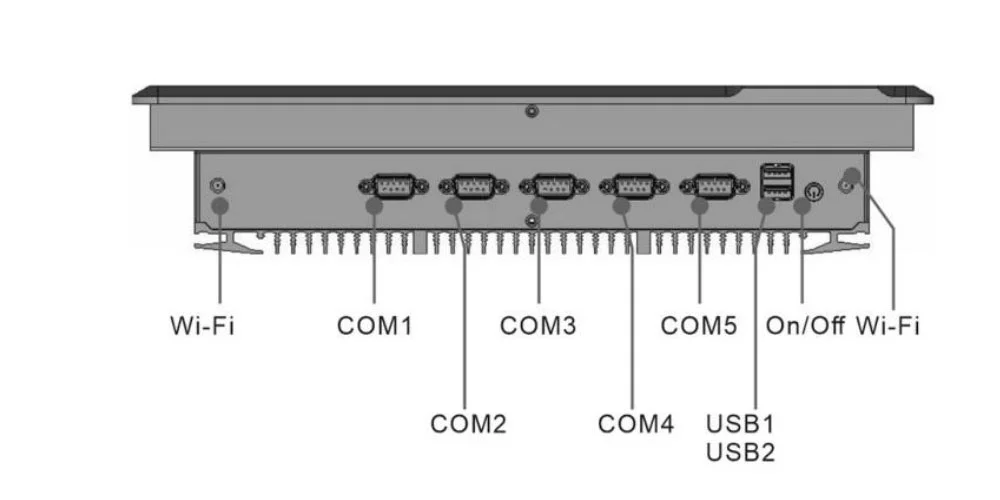

Seiten- / Oberblende

EPC-S1522A industrial touch panel PC - front panel I/O layout

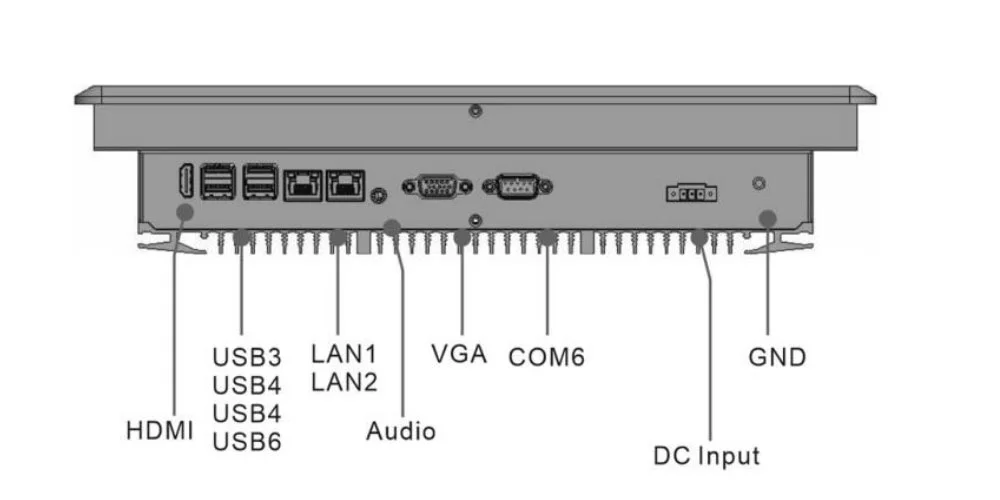

Unter- / Rückblende

EPC-S1522A industrial touch panel PC - rear panel I/O layout
ABMESSUNGEN

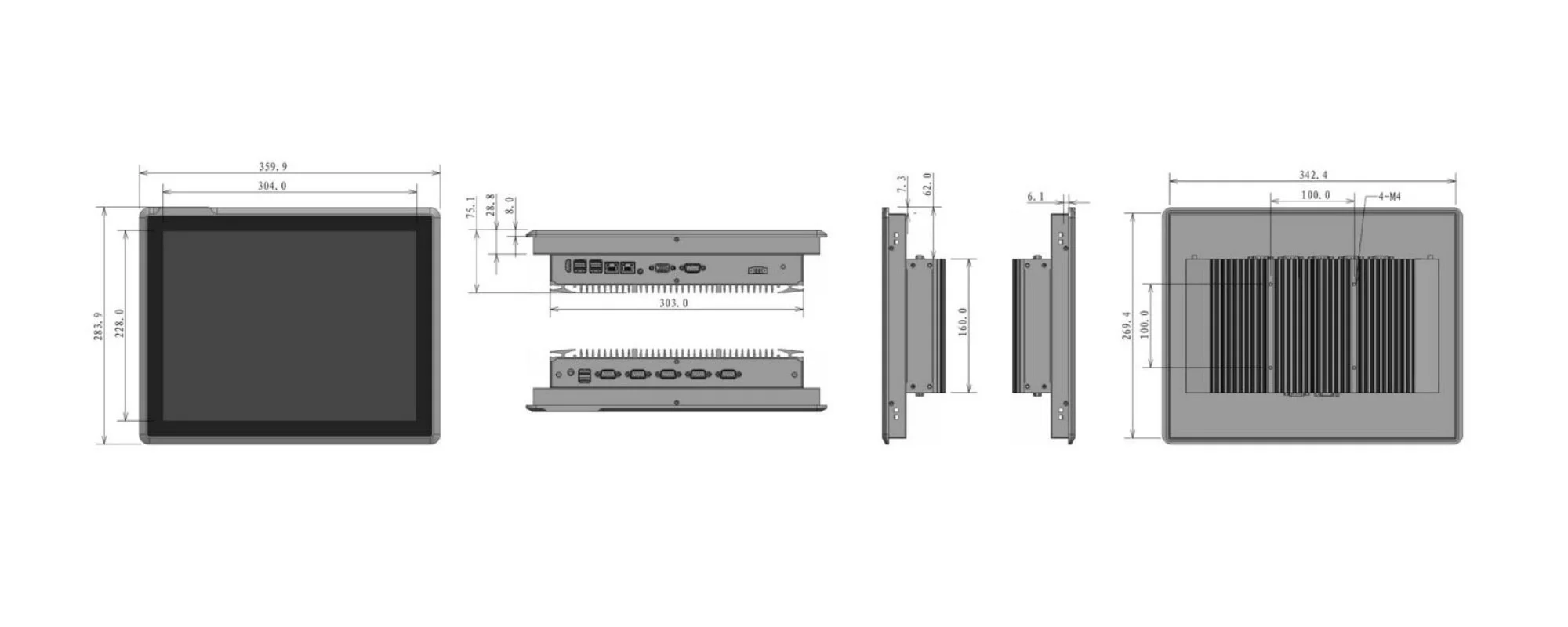

Abmessungen — Dreitafelprojektion (mm)

15 Zoll Standardausschnitt · Panel-Mount + VESA-75×75-Doppelmontage.

EPC-S1522A industrial touch panel PC - three-view dimension drawing (mm)
BESTELLINFORMATIONEN

Bestellinformationen · Artikelnummer

Die folgenden Standardkonfigurationen können direkt bestellt werden; für individuelle CPU / Arbeitsspeicher / Speicher / I/O-Boards wenden Sie sich bitte an den Vertrieb.

Nr. Artikelnummer Modell Prozessor + Touchscreen Arbeitsspeicher Speicher
01C20.03.02.001EPC-S1522AIntel® Core™ i3-1215U,15 Zoll P-CAP8GB DDR5SSD 256GB
02C20.03.02.002EPC-S1522AIntel® Core™ i5-1235U,15 Zoll P-CAP8GB DDR5SSD 256GB
03C20.03.02.003EPC-S1522AIntel® Core™ i7-1255U,15 Zoll P-CAP8GB DDR5SSD 256GB
04C20.03.02.004EPC-S1522AIntel® Core™ i7-1255U,15 Zoll P-CAP16GB DDR5SSD 512GB

Hinweis: Aufgrund von Marktschwankungen können zentrale Komponenten wie CPU, Arbeitsspeicher und Speicher abweichen — die aktuelle Konfiguration erfragen Sie bitte bei unserem Vertriebsteam.

ANWENDUNGEN

EPC-S1522A Typische Anwendungen

Mit 15 Zoll P-CAP Industrie-Touchscreen + IP65-Schutz + Multi-Serial-Erweiterung wird der EPC-S1522A breit an den folgenden 4 Arten von Industriestandorten eingesetzt.

EPC-S1522A industrial touch panel PC - industrial equipment control application
Industrieanlagensteuerung
EPC-S1522A industrial touch panel PC - data acquisition application
Datenerfassung
EPC-S1522A industrial touch panel PC - transportation application
Transport
EPC-S1522A industrial touch panel PC - energy application
Energie
ANPASSUNG · Optionen im selben Modell

EPC-S1522A Anpassung in gleicher Größe

Benötigen Sie mehr I/O oder Erweiterbarkeit als der Standard-EPC-S1522A? Der 15 Zoll 4:3 Panel-PC bietet eine FlexCore™ Modular Sonderausführung — eine austauschbare Drei-Board-Architektur mit mehr I/O-Erweiterung, abgestimmt auf Ihr Szenario.

📞 Weitere Anpassungswünsche? Änderungen bei der I/O-Anzahl / CPU-Plattform-Upgrades / abweichender Spannungseingang / OEM-Branding — kontaktieren Sie unsere Vertriebsingenieure für einen individuellen Plan und ein Angebot.

EPC-S1522A Auswahlberatung

Teilen Sie uns Ihren Projekthintergrund, Ihre Anforderungen an Bildschirmgröße, I/O und Stromversorgung sowie die Bestellmenge mit — unsere Ingenieure antworten innerhalb von 24 Stunden mit vollständigem Datenblatt + Angebot + Plan zur Prototypenbewertung.
