Ein 10th-Gen Intel® Core™ Industrie-Panel-PC mit 15-Zoll-P-CAP-10-Punkt-kapazitiv-Touch und IP65-Frontblende
Der CESIPC EPC-S1592A Industrie-Panel-PC ist eine hochzuverlässige Embedded-Computing-Plattform für den schnittstellenreichen, unbeaufsichtigten Einsatz in der Fertigung. Er verfügt über ein 15-Zoll-4:3-Industrie-XGA-TFT-LCD mit projiziert-kapazitivem P-CAP-10-Punkt-Touch und einer IP65-zertifizierten Frontblende und ist für anspruchsvolle Fertigungs-, Lager- und Transportumgebungen ausgelegt. Der Rechenkern basiert auf der modularen EPC-109A-Architektur mit 10th-Gen Intel® Core™ i3/i5/i7-Prozessoren, zwei Gigabit-Ethernet-Ports und umfangreichem Industrie-I/O und unterstützt 9-36V Weitbereichs-DC-Eingang. Durch die Kombination der FlexCore™ Modular-Architektur mit der SafeCore™ Zuverlässigkeitstechnologie bietet er hohe Wartbarkeit und langfristige Zuverlässigkeit für Industriesteuerung, Datenerfassung und HMI-Anwendungen.
15-Zoll-P-CAP-Industrie-Touchscreen + IP65-Frontblende + FlexCore™ Modular — die Standardantwort für Industrie-HMI / Vor-Ort-Visualisierung.
Projiziert-kapazitiver Touch (P-CAP) mit 10-Punkt-Multitouch, XGA TFT LED LCD mit 1024 × 768 Auflösung, 300-350 cd/m² Standard-Industrie-Display (500-1000 nits hochhell optional). 50.000 Stunden Backlight-Lebensdauer.
IP65-zertifizierter Frontblendenschutz mit einer 6061-Hochfestaluminiumlegierung + Blechstruktur. Widersteht Staub, Öl und Washdown-Sprühnebel in der Fertigung für stabilen Langzeitbetrieb.
Drei Optionen über Intel® Core™ i3-10110U / i5-10210U / i7-10510U. Das stromsparende U-Serien-Design schafft die Balance zwischen Leistung und Energieeffizienz.
Unterstützt sowohl eingebettete Panel-Montage (15-Zoll-Standardausschnitt) als auch VESA-75×75-Wandmontage. Die beiden Montageoptionen decken sowohl die Schaltschrankeinbettung als auch den freistehenden Wandeinsatz ab.
Touchscreen und Mainboard sind konstruktiv entkoppelt: Das Display bleibt langfristig verfügbar, während das Mainboard projektbezogen für mehr Rechenleistung aufgerüstet werden kann. Ein einziger Formfaktor deckt CPU-Versionen von i3 bis i7 / J1900 bis J6412 ab und senkt durch Plattformisierung die Wartungskosten.
4× USB 3.0 + 2× USB 2.0 + 4× RS-232 + 2× RS-485 + 2× GbE + HDMI + VGA + Audio. Hochdichtes Layout mit mehreren seriellen Ports.
1× Mini-PCIe-Erweiterungssteckplatz für optionale Dualband-WLAN- / Bluetooth- / 4G- / 5G-Kommunikationsmodule, flexibel anpassbar an drahtlose Fertigungsvernetzung und Fernüberwachung.
3-polige steckbare Phoenix-Klemme mit 9-36V DC Weitbereichseingang. Vierfacher Schutz gegen Überspannung / Überstrom / Verpolung / Surge.
Druckgegossene Rippenkühlung aus 6061-Hochfestaluminiumlegierung mit null beweglichen Teilen — wartungsfrei, staub- und vibrationsbeständig.
Aufgebaut auf der FlexCore™ Vier-Element-Architektur: i-Core Smart-Core + i-Function-Erweiterung + i-Connect-Schnittstelle + Smart-Thermal-Management. Einheitliche Schnittstelle · einheitliche Struktur · einheitliche Stromversorgung · freie Erweiterung.
Vier Schutzmechanismen wirken zusammen: ① Stromschutz (Überspannung/Überstrom/Verpolung/Surge) + ② Notstromversorgung (intelligente Lithium-Batterie-Pufferung bei Stromausfall) + ③ Start/Stopp-Steuerung (automatisches Einschalten nach Wiederherstellung) + ④ System-Selbstwiederherstellung (Watchdog + Fehler-Neustart).
Datenblatt V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Schwankungen am Chip-Markt können Schlüsselkomponenten geändert werden; endgültige Spezifikationen vorbehaltlich der Bestätigung durch den Vertrieb.
| Parameter | Intel® Core™ i3-10110U | Intel® Core™ i5-10210U | Intel® Core™ i7-10510U |
|---|---|---|---|
| Prozessor | i3-10110U | i5-10210U | i7-10510U |
| Kerne | 2 | 4 | 4 |
| Threads | 4 | 8 | 8 |
| Frequenz | 2.1~4.1 GHz | 1.6~4.2 GHz | 1.8~4.9 GHz |
| Cache | 4 MB L3 Cache | 6 MB L3 Cache | 8 MB L3 Cache |
| TDP | 15W | ||
| Grafik | Intel UHD Graphics 620 | ||
| Arbeitsspeicher | 4~32 GB DDR4 | ||
| Speicher | 1× mSATA / 1× M.2 SSD | ||
| Parameter | Spezifikation |
|---|---|
| USB 2.0 | 2 |
| USB 3.0 | 4 |
| RS232 | 4 |
| RS485 | 2 |
| VGA | 1 |
| HDMI | 1 |
| Gigabit Ethernet | 2 × Intel I210 |
| Audio | 3.5mm TRRS |
| Wi-Fi (optional) | Dualband 2.4G/5G WLAN-Karte |
| 4G/5G (optional) | 4G/5G LTE (optional) |
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 1× 3-polige steckbare Klemme, 9~36V DC Weitspannung |
| ATX-Schalter | 1× ATX-Netzschalter |
| Einschaltmodus | AT/ATX-Modusumschalter (integriert) |
| Parameter | Spezifikation |
|---|---|

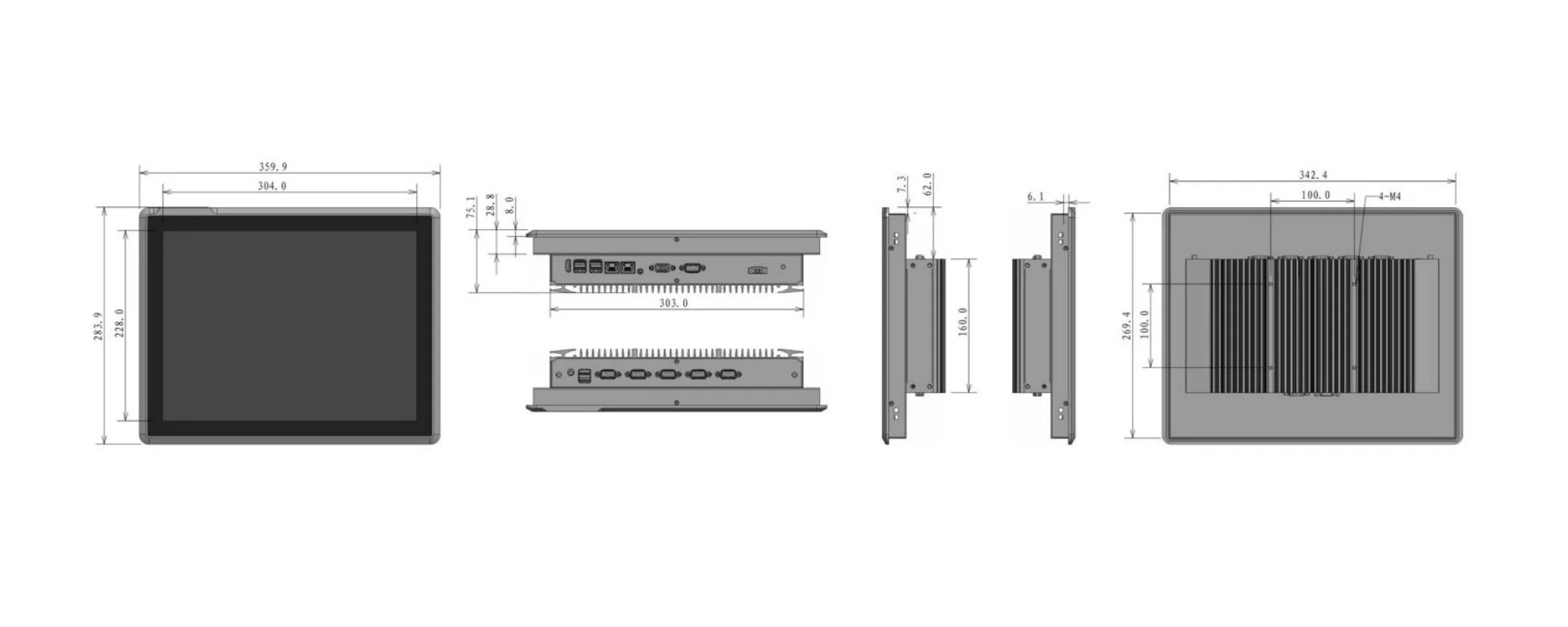

| Abmessungen | 359.9 (L) ×283.9 (B) ×75.1 (H) mm |
| Einbaumaße | 342.4 (L) ×269.4 (B) mm (Panel-Ausschnitt) |
| Gewicht | 4.3 kg Nettogewicht |
| Gehäusematerial | 6061-Hochfestaluminiumlegierung |
| Mechanische Struktur | Strangpressaluminium + Blech |
| Montage | Panel-Mount / VESA-75×75-Wandmontage |
| Reset-Schalter | 1× Reset-Schalter |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 60.000 Std. |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereichstemperatur -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereichstemperatur -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMC | CE, FCC (EN 55032 & EN 55035) |
| EMC Harmonics | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 15 Zoll (4:3) |
| Displaytyp | XGA TFT LED LCD |
| Auflösung | 1024 × 768 |
| Farben | 16.2M |
| Helligkeit | 350 cd/m² |
| Kontrastverhältnis | 500:1 |
| Backlight-Lebensdauer | 50.000 Std. |
| Touch-Technologie | Projiziert-kapazitiv (P-CAP), 10-Punkt |
| Touch-Schutzart | IP65 (Frontblende) |
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot-LOGO / OEM |

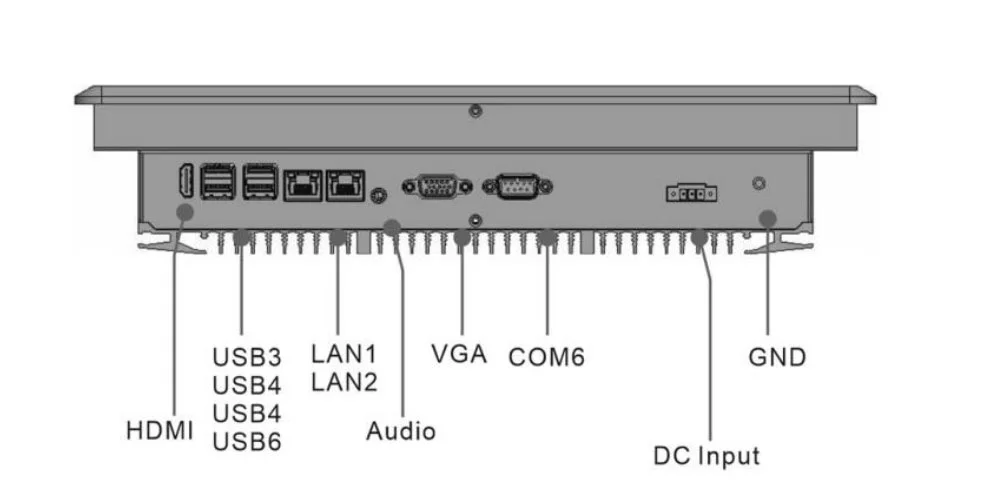

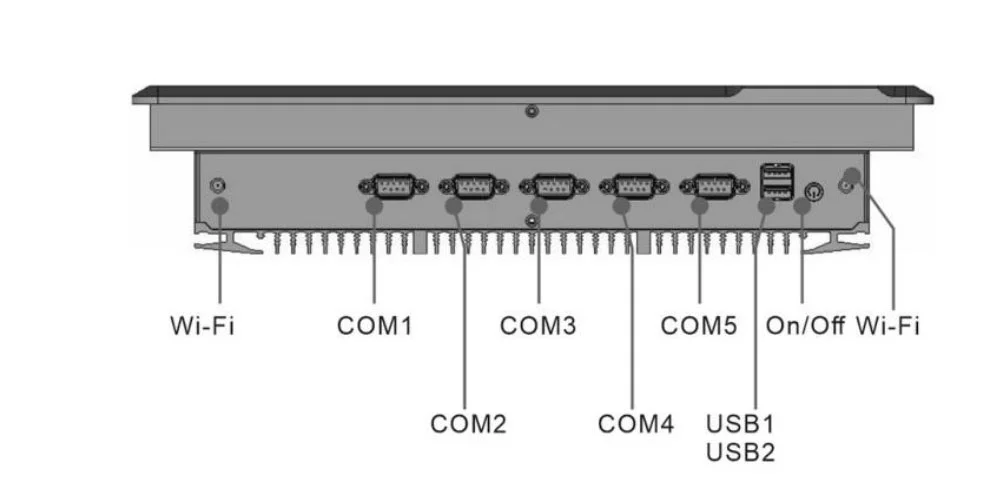

Sämtliches I/O ist auf der Rückseite des Panel-PCs zentralisiert, sodass die Frontblende für den Einbau als Konsole sauber bei IP65 bleibt.
15-Zoll-Standardausschnitt · Panel-Mount + VESA-75×75-Doppelmontage.
Die folgenden Standardkonfigurationen können direkt bestellt werden; für kundenspezifische CPU- / Arbeitsspeicher- / Speicher- / I/O-Boards wenden Sie sich bitte an den Vertrieb.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C20.03.09.001 | EPC-S1592A | Intel® Core™ i3-10110U，15 Zoll P-CAP | 8GB DDR4 | SSD 256GB |
| 02 | C20.03.09.002 | EPC-S1592A | Intel® Core™ i5-10210U，15 Zoll P-CAP | 8GB DDR4 | SSD 256GB |
| 03 | C20.03.09.003 | EPC-S1592A | Intel® Core™ i7-10510U，15 Zoll P-CAP | 8GB DDR4 | SSD 256GB |
| 04 | C20.03.09.004 | EPC-S1592A | Intel® Core™ i7-10510U，15 Zoll P-CAP | 16GB DDR4 | SSD 512GB |
Hinweis: Aufgrund von Marktschwankungen können Schlüsselkomponenten wie CPU-Modell, Arbeitsspeicher und Speicher geändert werden; bitte kontaktieren Sie unser Vertriebsteam für Details.
Aufgebaut auf einem 15-Zoll-P-CAP-Industrie-Touchscreen + IP65-Schutz + Multi-Seriell-Erweiterung wird der EPC-S1592A breit an den folgenden 4 Arten von Industriestandorten eingesetzt.
Teilen Sie uns Ihren Projekthintergrund, Ihren Bildschirmgrößenbedarf, Ihre I/O- und Stromanforderungen sowie Ihre Bestellmenge mit. Unsere Ingenieure antworten innerhalb von 24 Stunden mit vollständigem Datenblatt, Angebot und Vorschlag für ein Evaluierungsgerät.
