21,5 Zoll P-CAP kapazitiver Touch + 10-Punkt
Projiziert-kapazitiv (P-CAP) mit 10-Punkt-Multi-Touch, FHD TFT LCD mit 1920 × 1080, 300-350 cd/m² Standard-Industriedisplay (500-1000 Nit Hochhelligkeit optional). 50.000 Stunden Backlight-Lebensdauer.
UTC-W2182A · 21,5 Zoll P-CAP MULTI-TOUCH · INTEL® CORE™ I7-7560U
Intel® Core™ i7-7560U modularer Industrie-Panel-PC mit 21,5 Zoll Breitbild P-CAP 10-Punkt-kapazitivem Touchscreen und IP65 Frontblende · lokale Überwachung von Pumpspeicherkraftwerken (Typ A)
UTC-W2182A i7-7560U 21,5 Zoll modularer Multi-Touch-Panel-PC | P-CAP + FlexCore™
Der CESIPC UTC-W2182A Industrie-Panel-PC ist eine hochzuverlässige Embedded-Computing-Plattform für Multi-Interface- und unbeaufsichtigte Anwendungen in der Produktionsumgebung. Er verfügt über ein 21,5 Zoll 16:9 FHD TFT LCD in Industriequalität mit 1920×1080, projiziert-kapazitivem P-CAP 10-Punkt-Touch und einer IP65-Frontblende und eignet sich für anspruchsvolle Umgebungen in Fabrik, Lager und Transport. Aufgebaut auf der modularen UTC-308A-Architektur mit Intel® Core™ i3/i5/i7 Prozessoren der 7. Generation, bietet er Dual-Gigabit-Ethernet und umfangreiches Industrie-I/O und unterstützt 9-36V Weitbereichs-DC-Stromversorgung. Durch die Kombination der FlexCore™ Modularchitektur mit der SafeCore™ Zuverlässigkeitssteigerung bietet er hohe Wartungsfreundlichkeit und langfristige Zuverlässigkeit für Industriesteuerung, Datenerfassung und HMI-Anwendungen.
Typische Anwendungen
21,5 Zoll16:9 FHD
i7-7560UIris Plus Grafik
EnergieüberwachungPumpspeicher-spezifisch
9-36VWeitbereichseingang
PRODUKT-HIGHLIGHTS
Elf Kernmerkmale des UTC-W2182A
Lokale Überwachung von Pumpspeicherkraftwerken (Typ A) · FlexCore™ modular · SafeCore™ Zuverlässigkeitssteigerung — für Industrie-HMI und Visualisierung vor Ort.
Speziell für die lokale Überwachung von Pumpspeicherkraftwerken

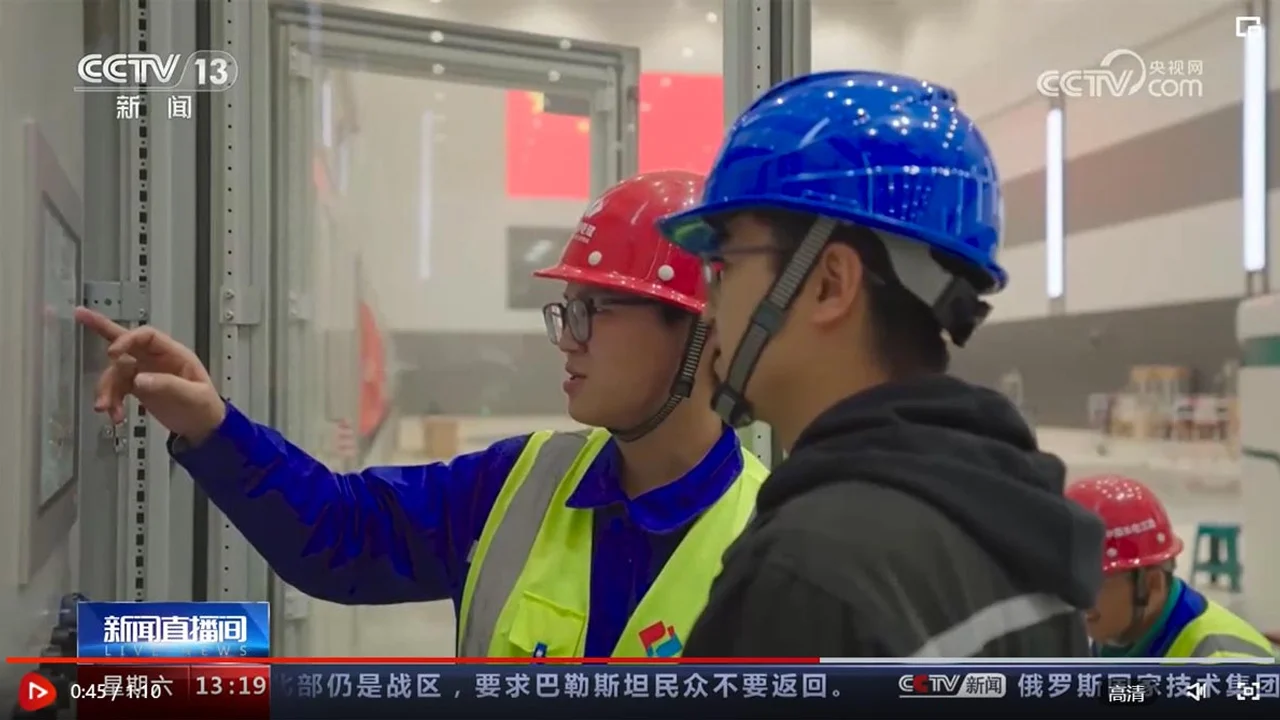

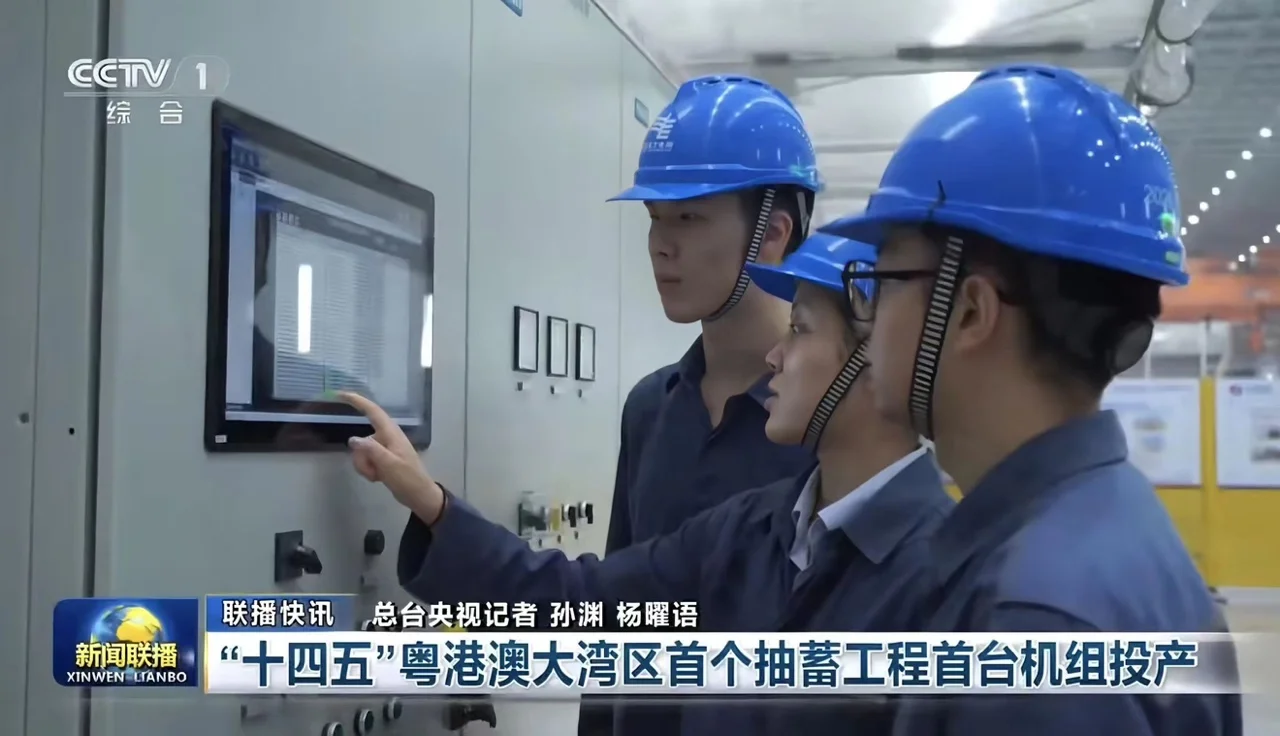

Eine lokale Überwachungs- und Visualisierungsplattform für kritische Infrastrukturen wie die Pumpspeicherkraftwerke Meizhou (Guangdong) und Fukang (Xinjiang). Passt sich den Dispatch-Protokollen der EM-Stationen an und ermöglicht das Auslesen wichtiger Parameter vor Ort, wodurch die starke Abhängigkeit von zentralem SCADA reduziert wird.
Intel Core i7-7560U + Iris Plus
Intel® Core™ i7-7560U Dual-Core / Vier-Thread, bis zu 3,8 GHz, mit integrierter Iris Plus Graphics 640 (48 EUs) — eine für Visualisierung und Überwachung optimierte CPU-+-GPU-Kombination.
IP65 staub- und wasserdichte Frontblende
IP65-Schutz der Frontblende mit einer Struktur aus hochfester 6061-Aluminiumlegierung + Blech. Widersteht Staub, Öl und Washdown-Spritzwasser in der Produktionsumgebung für langfristig stabilen Betrieb.
Panel-Mount / VESA Doppelmontage
Unterstützt Panel-Mount-Einbau (21,5 Zoll Breitbild-Standardausschnitt) und VESA 100×100 Wandmontage — Schrankeinbau und eigenständige Wandmontage.
Umfangreiches Industrie-I/O
4× USB 3.0 + 2× USB 2.0 + 4× RS-232 + 2× RS-485 + 2× GbE + HDMI + VGA + Audio. Hochdichtes Multi-Seriell-Layout.
Mini-PCIe Funk-Erweiterung
1× Mini-PCIe-Steckplatz für ein optionales Dualband-Wi-Fi- / Bluetooth- / 4G- / 5G-Modul, ideal für Funkvernetzung in der Werkstatt und Fernüberwachung.
9-36V Weitbereich Phoenix-Klemme
3-polige steckbare Phoenix-Klemme mit 9-36V DC Weitbereichseingang. Vierfacher Schutz gegen Überspannung, Überstrom, Verpolung und Surge.
FlexCore™ modulare Hardware-Architektur
Aufgebaut auf der FlexCore™ Vier-Elemente-Architektur: i-Core Compute-Board + i-Function Erweiterung + i-Connect Schnittstelle + Smart-Thermalmanagement. Einheitliche Schnittstelle, Struktur und Stromversorgung mit freier Erweiterbarkeit.
SafeCore™ industrielle Zuverlässigkeitssteigerung
Vier koordinierte Schutzmechanismen: ① Stromschutz (Überspannung / Überstrom / Verpolung / Surge) + ② Notstromversorgung (intelligente Lithium-Batterie-Überbrückung) + ③ Stromsteuerung (automatisches Einschalten) + ④ Selbstwiederherstellung (Watchdog + Fehler-Neustart).
Multi-OS-Unterstützung
Windows 10 / 11 · CentOS · Ubuntu 16.04 / 18.04 / 20.04 / 22.04. BIOS unterstützt Anpassung, Boot-Logo und OEM-Branding.

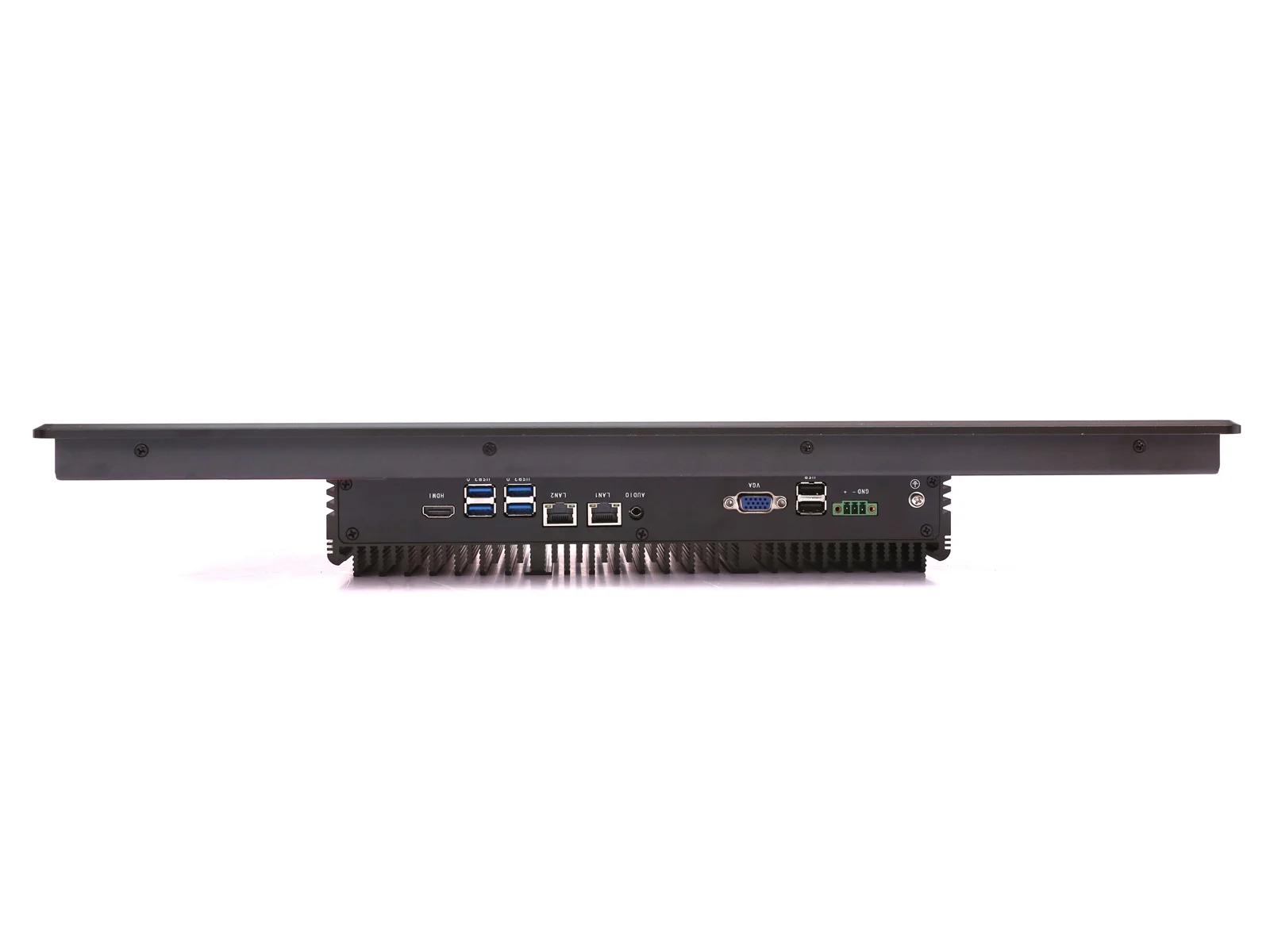

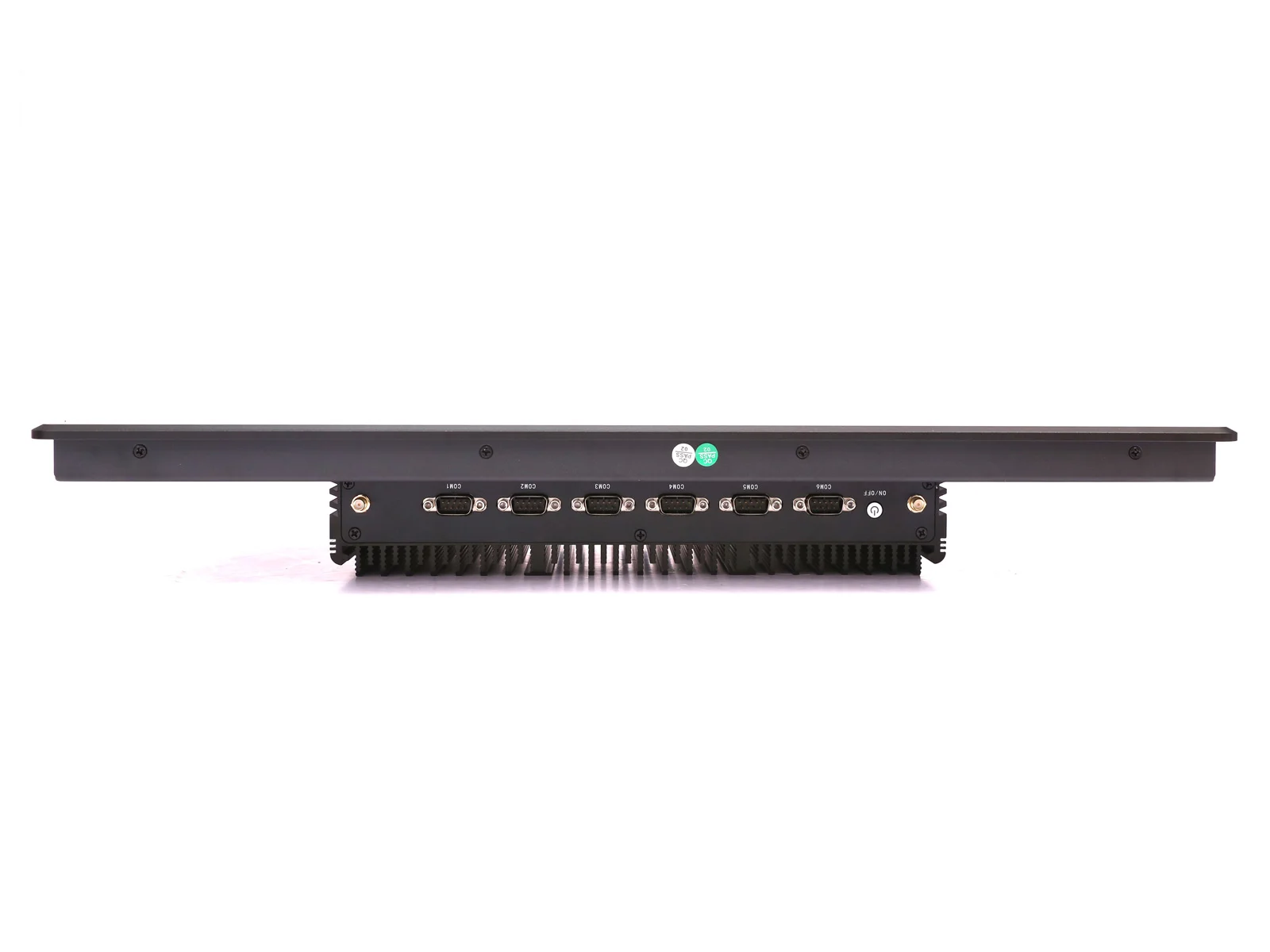

PRODUKTGALERIE
Produktgalerie
SPEZIFIKATIONEN
UTC-W2182A Vollständige Spezifikationen
Datenblatt-Version V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Schwankungen im Chipmarkt können sich Schlüsselkomponenten ändern; bitte mit dem Vertrieb bestätigen.
Kern-Hardware
| Parameter | Spezifikation |
|---|---|
| Prozessor | I7-7560U |
| Kerne | 2 |
| Threads | 4 |
| Frequenz | 2.40 GHz-3.80 GHz |
| Cache | 4 MB L3 Cache |
| TDP | 15W |
| Grafik | Intel UHD Graphics 620 |
| Arbeitsspeicher | 16GB DDR4 |
| Speicher | 512G SSD |
I/O-Anschlüsse
| Parameter | Spezifikation |
|---|---|
| USB 2.0 | 2 × USB 2.0 |
| USB 3.0 | 4 × USB 3.0 |
| RS232 | 4 × RS232 |
| RS485 | 2 × RS485 |
| VGA | 1 × VGA |
| HDMI | 1 × HDMI |
| Gigabit-Ethernet | 2 × Intel I210 |
| Audio | 1 × 3.5mm TRRS |
| Wi-Fi (optional) | Dualband 2.4G/5G Wi-Fi-Modul |
| 4G/5G (optional) | 4G/5G LTE Multi-Carrier (optional) |
Spannungseingang
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 3-polige steckbare Klemmleiste, 9~36V DC Weitbereichseingang |
| ATX-Schalter | 1× ATX-Netzschalter |
| Startmodus | AT/ATX-Modusschalter (integriert) |
Mechanik & Allgemeines
| Parameter | Spezifikation |
|---|---|
| Abmessungen | 530.0(L)x326.6(B)x75.0(H)mm |
| Einbaumaße | 513.0(L)x303.0(B)mm |
| Gewicht | 8KG Nettogewicht |
| Gehäusematerial | Hochfeste 6061-Aluminiumlegierung |
| Mechanische Struktur | Aluminium-Strangpressprofil + Blechstruktur |
| Montage | Panel-Montage / Wandmontage / Tischständer / VESA 100×100 mm |
| Reset-Schalter | 1× Reset-Schalter |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 60.000 Std. |
Betriebsumgebung
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60°C (Weitbereichstemperatur -40~80°C optional) |
| Lagertemperatur | -10~70°C (Weitbereichstemperatur -40~80°C optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMV | CE、FCC（EN 55032 & EN 55035） |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
Touch & Display
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 21,5 Zoll (16:9) |
| Display-Typ | FHD TFT LCD |
| Auflösung | 1920 × 1080 |
| Farben | 16,7 Mio. |
| Helligkeit | 350 cd/m² |
| Kontrastverhältnis | 500:1 |
| Backlight-Lebensdauer | 50.000 Std. |
| Touch-Technologie | Projiziert-kapazitiv (P-CAP), 10-Punkt |
| Touch-Schutzart | IP65 (Frontblende) |
Betriebssystem
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
Zertifizierungen & Konformität
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot-LOGO / OEM |
I/O-LAYOUT

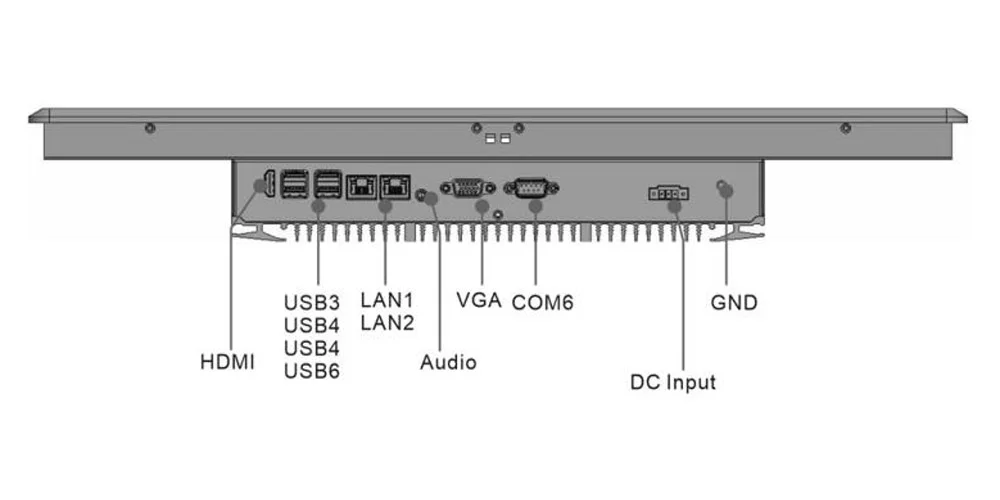

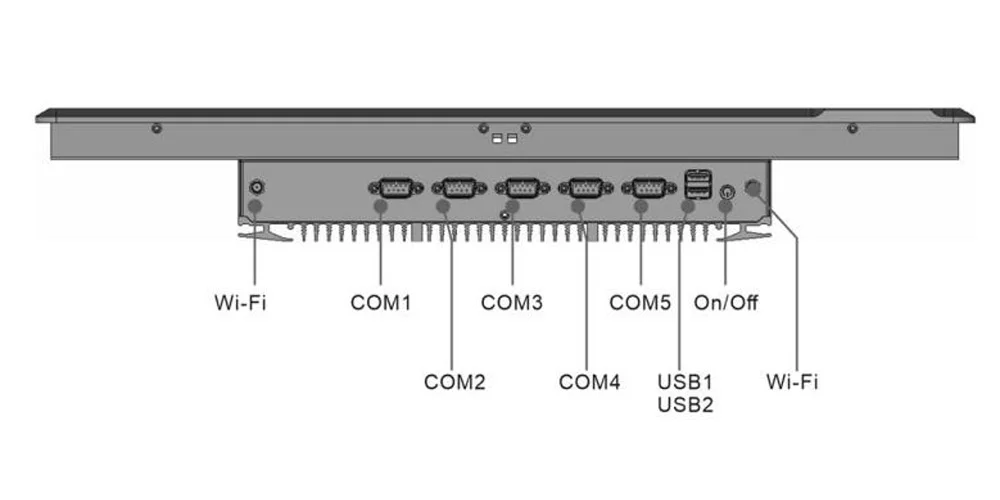

I/O-Layout Seiten- / Rückseite
Das gesamte I/O ist auf der Rückseite konzentriert, sodass die Frontblende eine saubere IP65-Oberfläche für eine einfache Panel-Mount-Konsolenmontage behält.
Seiten- / Oberseite
Unter- / Rückseite
ABMESSUNGEN

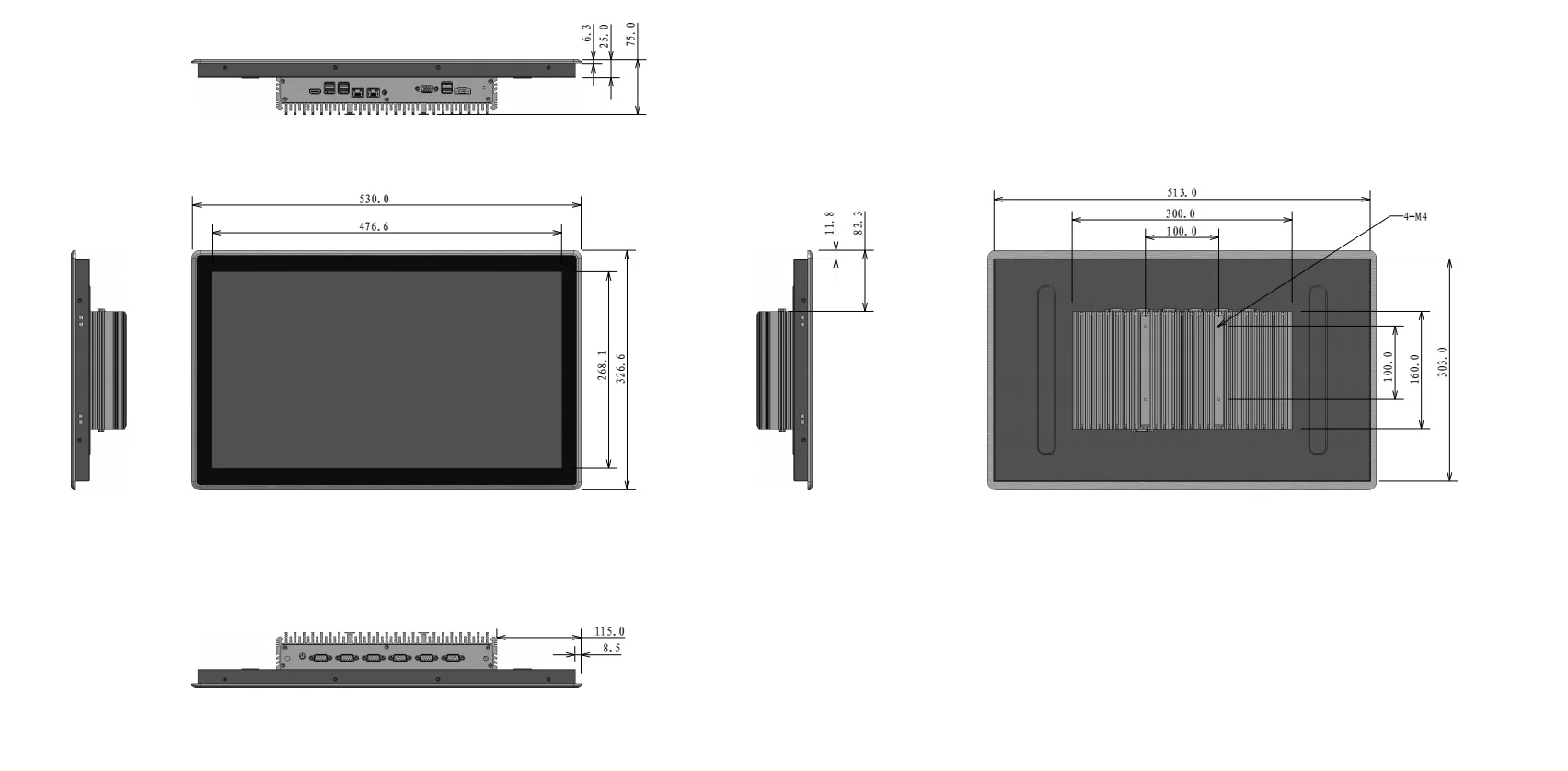

Abmessungen (mm)
21,5 Zoll Breitbild-Standardausschnitt · Panel-Mount + VESA 100×100 Doppelmontage.
BESTELLINFORMATIONEN
Bestellinformationen · Artikelnummer
Die folgenden Standardkonfigurationen können direkt bestellt werden. Für angepasste CPU / Arbeitsspeicher / Speicher / I/O-Boards kontaktieren Sie bitte den Vertrieb.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C9.03.02.072 | UTC-W2182A | Intel® Core™ i3-7130U | 8GB DDR4 | SSD 256GB |
| 02 | C9.03.02.040 | UTC-W2182A | Intel® Core™ i3-7167U | 8GB DDR4 | SSD 128GB |
| 03 | C9.03.02.066 | UTC-W2182A | Intel® Core™ i3-8130U | 16GB DDR4 | SSD 128GB |
| 04 | C9.03.02.009 | UTC-W2182A | Intel® Core™ i5-7200U | 8GB DDR4 | SSD 256GB |
| 05 | C9.03.02.035 | UTC-W2182A | Intel® Core™ i5-7360U | 8GB DDR4 | SSD 256GB |
Hinweis: Aufgrund von Marktschwankungen können sich Schlüsselkomponenten wie CPU, Arbeitsspeicher und Speicher ändern. Bitte bestätigen Sie die genaue Konfiguration mit unserem Vertriebsteam.
ANWENDUNGEN
UTC-W2182A Typische Anwendungen
Mit seinem 21,5 Zoll Breitbild P-CAP 10-Punkt-kapazitiven Touch, IP65-Schutz und FlexCore™ Modularität wird der UTC-W2182A breit in den folgenden industriellen Szenarien eingesetzt.
