21,5 Zoll Widescreen P-CAP 10-Punkt-kapazitiver Touch + 304/316 Edelstahl-Frontblende mit IP69K-Schutz + Einbau-Konsolen-Panel-Montage — der hygienische Industrie-Touch-Panel-PC mit 12th Gen Intel® Core™

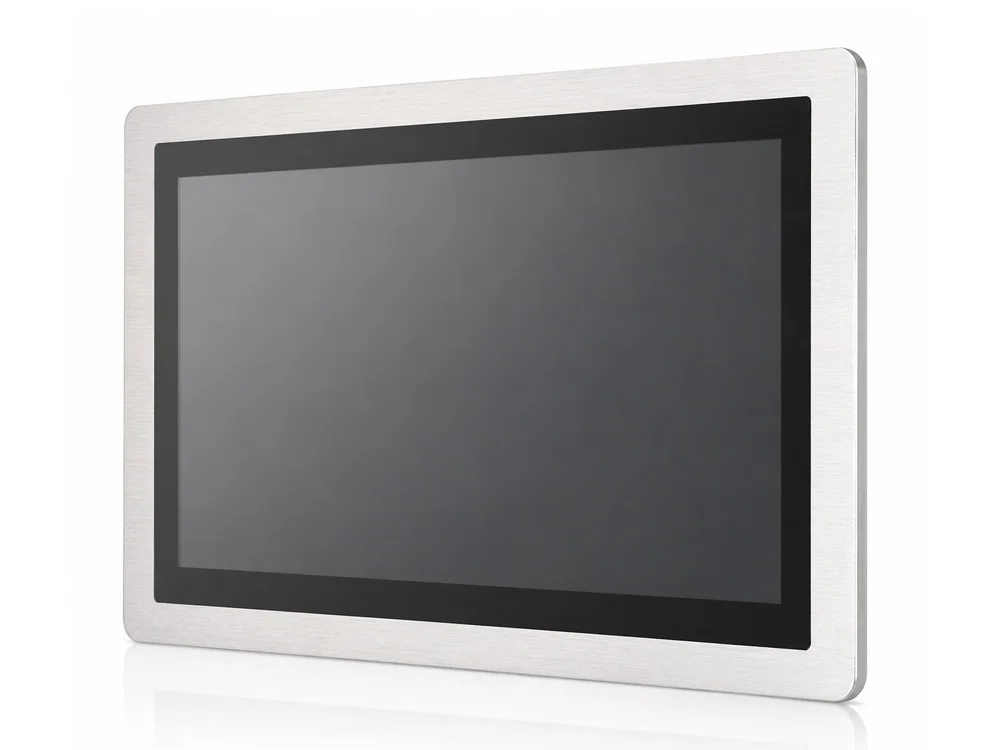

Der WPC-W2122A-S ist ein 21,5-Zoll-Widescreen-Industrie-Panel-PC zum Einbau für hygienische Bereiche in Lebensmittelverarbeitung, Molkerei, Pharma und Washdown-Reinzonen. Seine Edelstahl-Frontblende aus SUS304 mit Einbau-Struktur wird in Geräteschränke oder Linienmaschinen eingesetzt und bietet insgesamt IP69K-Schutz, der Hochtemperatur-Hochdruck-Washdown, Schaumreinigung und häufiger Desinfektion standhält. Angetrieben von der Intel® Core™ 12th Gen Plattform arbeitet er stabil und zuverlässig bei hoher Rechenleistung. Der 21,5-Zoll-FHD-Widescreen eignet sich für Gerätesteuerungs-Oberflächen, Multi-Informationsanzeige und HMI in Hygienelinien — mit Kostenvorteil gegenüber vollständigen Edelstahl-Ausführungen.
Edelstahl-Frontblende IP69K + Einbau-Konsolenmontage + besseres Preis-Leistungs-Verhältnis als die vollständig gekapselte G-Klasse — die beste Wahl für 90 % der Hygieneanwendungen.
Die 304 / 316 Edelstahl-Frontblende mit IP69K-Schutz hält direktem Washdown mit 80 °C / 100 bar Hochdruck-Heißwasser stand. Die Frontblende erfüllt die Hygienestandards EHEDG / 3-A für sorgenfreie tägliche Tiefenreinigung. Das rückseitige Standard-I/O bleibt außerhalb der Nasszone — besseres Preis-Leistungs-Verhältnis als eine vollständig gekapselte G-Klasse.
Einbau-Panel-Montagedesign: Die Frontblende wird in Schaltschränke / Reinraumtrennwände / Geräteverkleidungen eingesetzt, sodass nur die Front der Washdown-Zone ausgesetzt ist, während die rückseitige Verkabelung in der Trockenzone gewartet wird. Der VESA-100×100-Standardausschnitt deckt Industriekonsolen / Reinraum-Touchscreens / Geräte-HMI-Stationen ab.
Frontblende aus 304 / 316 Edelstahl in Lebensmittelqualität ohne schmutzfangende Spalten. Die spiegelnd gebürstete Oberfläche widersteht Korrosion und chemischen Reinigungsmitteln (Hypochlorit, Wasserstoffperoxid, quartäre Ammoniumverbindungen) — keine Korrosion durch langfristigen Kontakt mit Sole, Säuren oder Laugen. Optionales 316-Upgrade für salzhaltige Küstenumgebungen.
Projiziert-kapazitiver Touch (P-CAP), 10-Punkt-Multitouch, unterstützt Bedienung mit nassen Händen und Handschuhen. FHD TFT LED LCD 1920 × 1080 Industrie-Display, 300-350 cd/m² Standardhelligkeit (hohe Helligkeit 500-1000 nits anpassbar), AG-Entspiegelung, 50.000 Stunden Backlight-Lebensdauer.
Intel® Core™ i3-1215U / i5-1235U / i7-1255U in drei Leistungsstufen. 10C12T-Performance-Cluster mit integrierter Iris-Xe-Grafik.
Kompatibel mit FDA-Materialien in Lebensmittelqualität + ISO 22000 Lebensmittelsicherheits-Managementsystem. Geeignet für kritische Compliance-Szenarien wie GMP-Pharmalinien / HACCP-Lebensmittelsicherheitsmanagement / 3-A-Molkereistandards.
IP69K-Frontblende + Einbaumontage erfüllen 90 % der Hygieneanforderungen. Mit rückseitiger Verkabelung in der Trockenzone sind die Gesamtkosten rund 30 % niedriger als bei einer vollständig gekapselten G-Klasse — die beste Wahl für den Einbau in Konsolen.

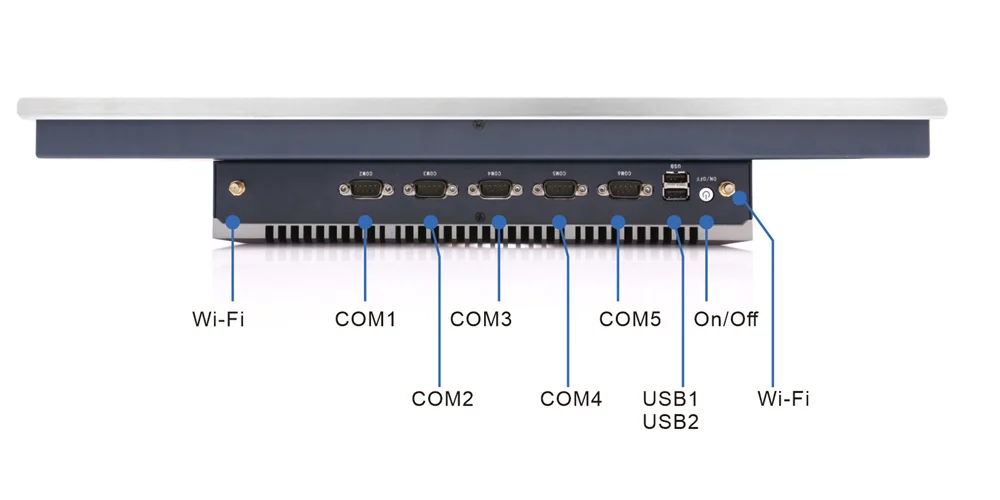

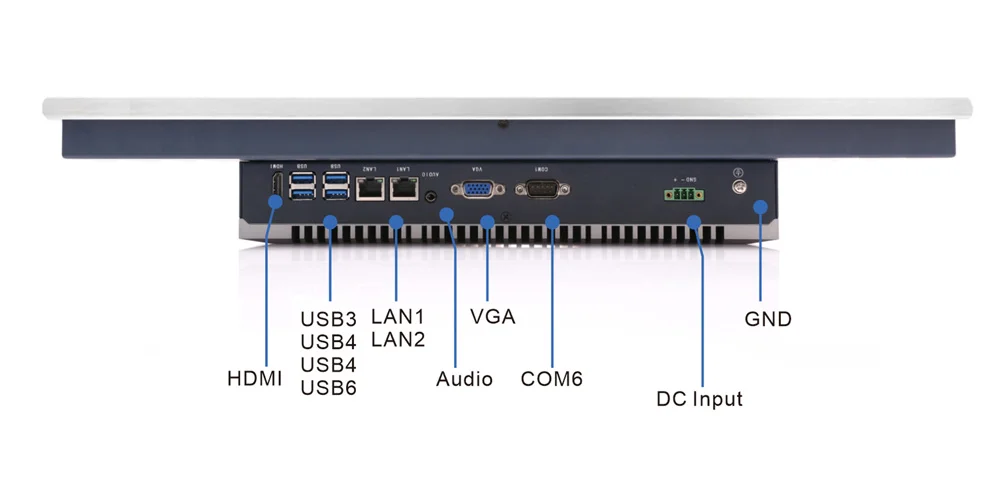

Die Rückseite des Geräts befindet sich im Schaltschrank / in der Trockenzone mit Standard-Industrie-I/O: 4× USB 3.0 + 2× USB 2.0 + 4× COM + 2× GbE + HDMI + VGA + Audio. Keine versiegelten Steckverbinder in Luftfahrtqualität erforderlich — das erleichtert Wartung und Erweiterung.
3-polige steckbare Phoenix-Klemme, 9-36V DC Weitbereichs-Spannungseingang. Vierfacher Schutz gegen Überspannung / Überstrom / Verpolung / Surge. Geeignet für die direkte Versorgung über 24V Industrie-SPS / 12V-Fahrzeugszenarien.
Basiert auf der FlexCore™ Vier-Elemente-Architektur: i-Core + i-Function-Erweiterung + i-Connect I/O + Smart-Thermal-Management. Langlebiges Display bei bedarfsgerechten Mainboard-Upgrades.
Vier abgestimmte Schutzmechanismen: ① Stromversorgungsschutz + ② Notstromversorgung + ③ Start-Stopp-Steuerung + ④ System-Selbstwiederherstellung. Ein Stromausfall beschädigt keine kritischen Chargendaten und hält die HACCP-Rückverfolgungskette geschlossen. Multi-OS-Unterstützung: Win 10/11 · Ubuntu · CentOS.
Datenblatt V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Schwankungen am Chipmarkt können wichtige Chips abweichen; die endgültige Spezifikation ist mit dem Vertrieb zu bestätigen.
| Parameter | Intel® Core™ i3-1215U | Intel® Core™ i5-1235U | Intel® Core™ i7-1255U |
|---|---|---|---|
| Prozessor | i3-1215U | i5-1235U | i7-1255U |
| Kerne | 6 (2P+4E) | 10 (2P+8E) | 10 (2P+8E) |
| Threads | 8 | 12 | 12 |
| Frequenz | 1,2~4,4 GHz | 1,3~4,4 GHz | 1,7~4,7 GHz |
| Cache | 10 MB L3 Cache | 12 MB L3 Cache | 12 MB L3 Cache |
| TDP | 15W | ||
| Grafik | Intel UHD Graphics (64 EUs) | Intel Iris Xe Graphics (80 EUs) | Intel Iris Xe Graphics (96 EUs) |
| Arbeitsspeicher | 8~32 GB DDR5 | ||
| Speicher | 2 × M.2 NVMe SSD | ||
| Parameter | Spezifikation |
|---|---|
| USB | 4×USB3.0，2×USB2.0 |
| RS232 | 4 |
| RS485 | 2 |
| Gigabit Ethernet | 2 × RJ45（Intel I210 ,10/100/1000Mbps） |
| Audio | 3.5mm TRRS |
| Display-Ausgang | HDMI OUT, VGA OUT |
| Wi-Fi (optional) | Dualband-Funkmodul 2.4G/5G, Bluetooth |
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 1× 3-polige steckbare Klemme, 9~36V DC Weitbereichs-Spannungseingang |
| Netzschalter | 1× ATX-Netzschalter |
| Boot-Modus | AT/ATX-Modusschalter (integriert) |
| Parameter | Spezifikation |
|---|---|

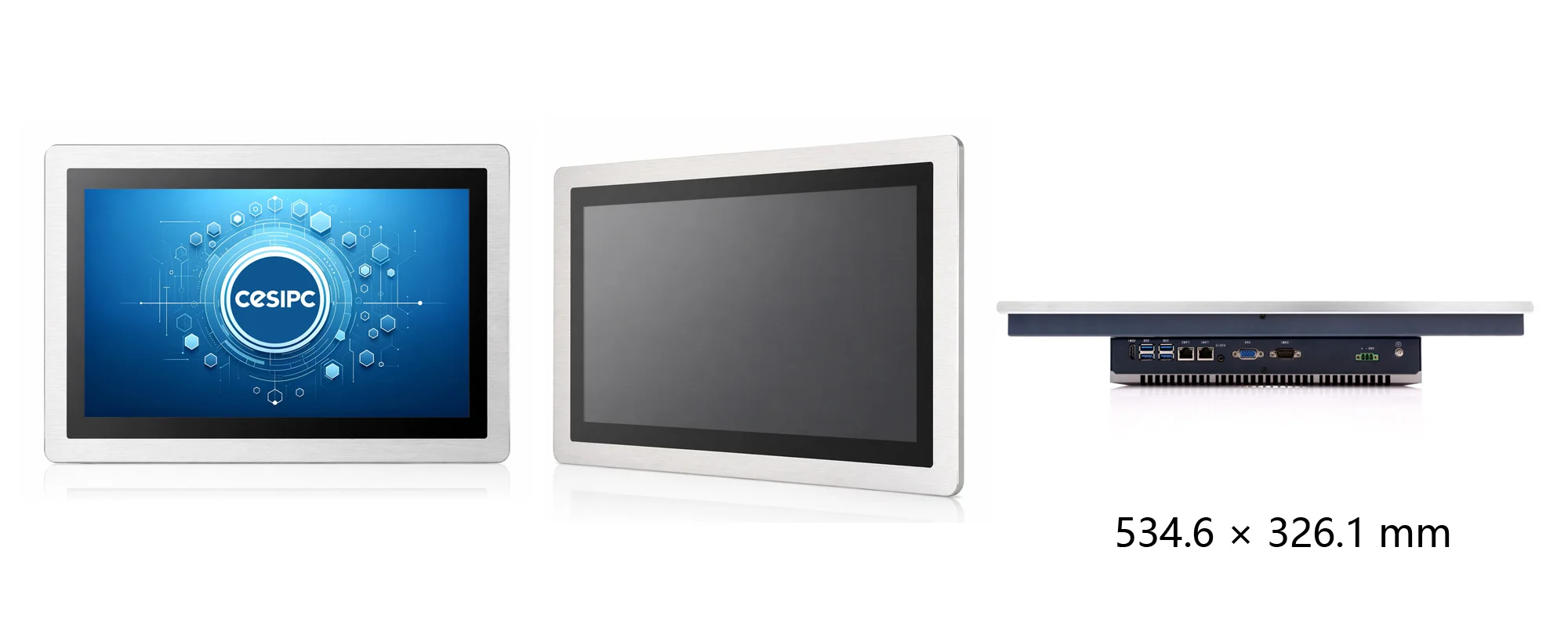

| Abmessungen | 543,6(B) × 326,1(T) × 75,1(H) mm |
| Gewicht | 8 KG netto |
| Gehäusematerial | SUS304 Edelstahl |
| Mechanische Struktur | Blechstruktur |
| Montage | Einbau-Panel-Mount / VESA 100×100 Wandmontage |
| Reset-Schalter | 1× Reset-Schalter |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 50.000 Std. |
| Parameter | Spezifikation |
|---|---|
| Betriebstemp. | 0~60℃ (Weitbereich -40~80℃ optional) |
| Lagertemp. | -10~70℃ (Weitbereich -40~80℃ optional) |
| Relative Luftfeuchte | 10%~90%, nicht kondensierend |
| EMV | CE, FCC (EN 55032 & EN 55035) |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 21,5 Zoll (16:9) |
| Displaytyp | FHD TFT LED LCD |
| Auflösung | 1920 × 1080 |
| Farben | 16,7 Mio. |
| Helligkeit | 350 cd/m² |
| Kontrast | 1000:1 |
| Backlight-Lebensdauer | 50.000 Std. |
| Touch-Typ | Projiziert-kapazitiver Touch (P-CAP), 10-Punkt |
| Touch-Schutzart | IP65 (Frontpanel) |
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 7 / Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot-LOGO / OEM |
Die IP69K-Edelstahl-Frontblende wird in die Konsole eingesetzt, während die Rückseite im Schaltschrank / in der Trockenzone mit Standard-Industrie-I/O sitzt — für einfache Erweiterung und Wartung.
Standardausschnitt für 21,5-Zoll-Großwidescreen · Einbau-Konsolen-Panel-Montage + optional VESA 100×100.
Edelstahlgüte (304 / 316), Einbau-Ausschnittmaße und 3-A / EHEDG-Zertifizierung werden projektbezogen angepasst — bitte zur Bestätigung den Vertrieb kontaktieren.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C5.02.08.073 | WPC-W2122A-S | Intel® Core™I3-1215U，21,5 Zoll P-CAP | 8GB DDR5 | SSD 256GB |
| 02 | C5.02.08.074 | WPC-W2122A-S | Intel® Core™I5-1235U，21,5 Zoll P-CAP | 8GB DDR5 | SSD 256GB |
| 03 | C5.02.08.075 | WPC-W2122A-S | Intel® Core™I7-1255U，21,5 Zoll P-CAP | 8GB DDR5 | SSD 256GB |
Hinweis: Aufgrund von Marktschwankungen können wichtige Chips wie CPU, Arbeitsspeicher und Speicher abweichen. Die 304 / 316 Edelstahl-Frontblende und die 3-A / EHEDG-Zertifizierung werden projektbezogen angepasst — bitte wenden Sie sich an unser Vertriebsteam.
Mit IP69K-Frontblende + 304/316 Edelstahl-Einbaugehäuse ist der WPC-W2122A-S eine kosteneffiziente Lösung für den Einbau in Lebensmittel- / Pharma-Konsolen.
Nennen Sie uns Ihren Projekthintergrund (Lebensmittel / Pharma / Meeresfrüchte / Molkerei), die Ausschnittmaße der Einbaukonsole, die Edelstahlgüte (304 / 316) und die Bestellmenge — unsere Ingenieure antworten innerhalb von 24 Stunden mit vollständigem Datenblatt + Angebot + Musterbewertungsplan.
