21,5" Breitbild-P-CAP 10-Punkt-kapazitiver Touch + 304/316 Edelstahl-Frontblende mit IP69K-Schutz + eingebaute Konsolen-Panel-Montage — der hygienische Industrie-Touch-Panel-PC mit Intel® Core™ der 10. Gen.
Der WPC-W2192A-S ist ein leistungsstarker 21,5"-Breitbild-Einbau-Hygiene-Industrie-Panel-PC für Lebensmittelverarbeitung, Molkereien, Pharma und saubere Washdown-Bereiche. Seine SUS304-Edelstahl-Frontblende mit Einbau-Struktur wird in Anlagenschränke oder Linienmaschinen eingesetzt und bietet umfassenden IP69K-Schutz, der Hochtemperatur-Hochdruck-Washdown, Schaumreinigung und häufige Desinfektion standhält. Das 21,5"-FHD-Breitbild eignet sich für Anlagensteuerungsoberflächen, Linienüberwachung, Multi-Fenster-Darstellung und HMI in Hygienezonen, mit einem Kostenvorteil gegenüber vollständigen Edelstahl-Designs.
Edelstahl-Frontblende IP69K + eingebaute Konsolenmontage + besseres Preis-Leistungs-Verhältnis als die vollgekapselte G-Klasse — die beste Wahl für 90 % der Hygieneanwendungen.
304 / 316 Edelstahl-Frontblende mit IP69K-Schutz hält direktem Washdown mit 80 °C / 100 bar Hochdruck-Heißwasser stand. Die Frontblende erfüllt die Hygienestandards EHEDG / 3-A für sorgenfreie tägliche Tiefenreinigung. Das rückseitige Standard-I/O bleibt außerhalb der Nasszone und bietet ein besseres Preis-Leistungs-Verhältnis als eine vollgekapselte G-Klasse.
Einbau-Panel-Montagedesign: Die Frontblende wird in Steuerschränke / Reinraumtrennwände / Anlagenfronten eingesetzt und exponiert nur die Front zur Washdown-Zone, während die rückseitige Verkabelung in der Trockenzone gewartet wird. Der VESA 100×100 Standardausschnitt deckt Industriekonsolen / Reinraum-Touchscreens / Anlagen-HMI-Stationen ab.
304 / 316 Edelstahl-Frontblende in Lebensmittelqualität ohne schmutzfangende Spalten. Die spiegelgebürstete Oberfläche widersteht Korrosion und chemischen Reinigungsmitteln (Hypochlorit, Wasserstoffperoxid, quaternäre Ammoniumverbindungen), ohne Korrosion durch langfristigen Kontakt mit Salzlake, Säuren oder Laugen. Optionales 316-Upgrade für salzhaltige Küstenumgebungen.
Projiziert-kapazitiver Touch (P-CAP), 10-Punkt-Multitouch, unterstützt Bedienung mit nassen Händen und Handschuhen. FHD TFT LED LCD Industriedisplay 1920 × 1080, 300-350 cd/m² Standardhelligkeit (Hochhelligkeit 500-1000 nits anpassbar), AG-Antireflexbeschichtung, 50.000 Stunden Hintergrundbeleuchtungslebensdauer.
Intel® Core™ i3-10110U / i5-10210U / i7-10510U in drei Stufen. U-Serie mit geringer Leistungsaufnahme für ausgewogene Balance aus Leistung und Effizienz.
Kompatibel mit FDA-Materialien in Lebensmittelqualität + ISO 22000 Lebensmittelsicherheits-Managementsystem. Geeignet für kritische Compliance-Szenarien wie GMP-Pharmalinien / HACCP-Lebensmittelsicherheitsmanagement / 3-A-Molkereistandards.
IP69K-Frontblende + Einbaumontage erfüllt die Anforderungen von 90 % der Hygieneanwendungen. Mit rückseitiger Verkabelung in der Trockenzone liegen die Gesamtkosten rund 30 % unter denen einer vollgekapselten G-Klasse — die beste Wahl für die Einbau-Konsolenbereitstellung.

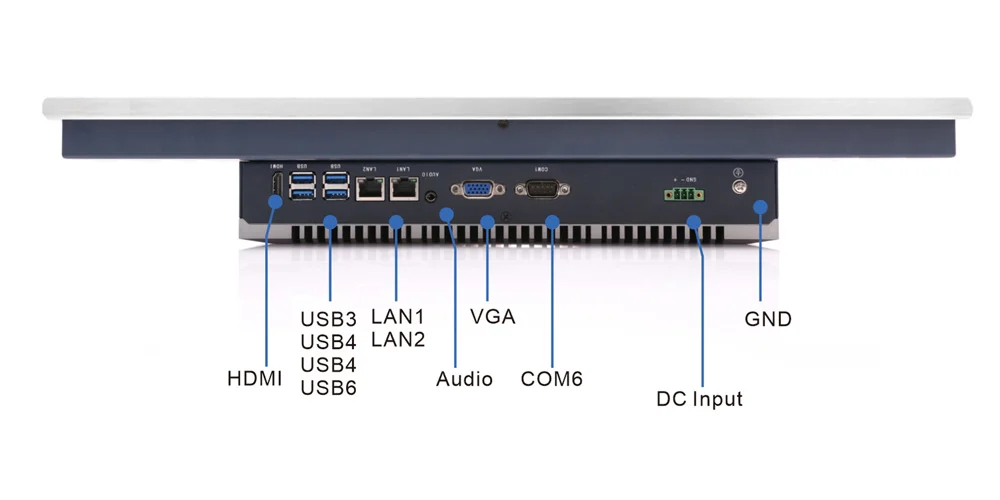

Die Rückseite des Geräts sitzt im Steuerschrank / in der Trockenzone mit standardmäßigem Industrie-I/O: 4× USB 3.0 + 2× USB 2.0 + 4× COM + 2× GbE + HDMI + VGA + Audio. Es sind keine versiegelten Anschlüsse in Luftfahrtqualität erforderlich, was Wartung und Erweiterung erleichtert.
3-polige steckbare Phoenix-Klemme, 9-36V DC Weitbereichs-Spannungseingang. Vierfacher Schutz gegen Überspannung / Überstrom / Verpolung / Surge. Geeignet für 24V industrielle PLC-Direktversorgung / 12V-Fahrzeugszenarien.
Basiert auf der FlexCore™-Vier-Elemente-Architektur: i-Core + i-Function-Erweiterung + i-Connect-I/O + Smart-Thermal-Management. Langlebige Display-Beibehaltung mit bedarfsgerechten Mainboard-Upgrades.
Vier koordinierte Schutzmechanismen: ① Stromschutz + ② Notstromversorgung + ③ Start-Stopp-Steuerung + ④ System-Selbstwiederherstellung. Ein Stromausfall beschädigt keine kritischen Chargendaten und hält die HACCP-Rückverfolgbarkeitskette ununterbrochen. Multi-OS-Unterstützung: Win 10/11 · Ubuntu · CentOS.
Datenblatt V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Marktschwankungen bei Chips können Schlüsselchips abweichen; die endgültige Spezifikation ist mit dem Vertrieb zu bestätigen.
| Parameter | Intel® Core™ i3-10110U | Intel® Core™ i5-10210U | Intel® Core™ i7-10510U |
|---|---|---|---|
| Prozessor | i3-10110U | i5-10210U | i7-10510U |
| Kerne | 2 | 4 | 4 |
| Threads | 4 | 8 | 8 |
| Taktfrequenz | 2,1~4,1 GHz | 1,6~4,2 GHz | 1,8~4,9 GHz |
| Cache | 4MB | 6MB | 8MB |
| TDP | 15W | ||
| Grafik | Intel UHD Graphics 620 | ||
| Arbeitsspeicher | 4~32GB DDR4 | ||
| Speicher | 1× M.2 SSD + 1× M.2 NVMe | ||
| Parameter | Spezifikation |
|---|---|
| USB | 4×USB3.0，2×USB2.0 |
| RS232 | 4 |
| RS485 | 2 |
| Gigabit Ethernet | 2 × RJ45（Intel I210 ,10/100/1000Mbps） |
| Audio | 3.5mm TRRS |
| Display-Ausgang | HDMI OUT， VGA OUT |
| Wi-Fi (optional) | Dualband-Funkmodul 2.4G/5G, Bluetooth |
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 1× 3-polige steckbare Klemme, 9~36V DC Weitbereichs-Spannungseingang |
| Netzschalter | 1× ATX-Netzschalter |
| Boot-Modus | AT/ATX-Modusumschaltung (integriert) |
| Parameter | Spezifikation |
|---|---|
| Abmessungen | 543,6(B) × 326,1(T) × 75,1(H) mm |
| Gewicht | 8 KG netto |
| Gehäusematerial | SUS304 Edelstahl |
| Mechanische Struktur | Blechstruktur |
| Montage | Einbau-Panel-Mount / VESA 100×100 Wandmontage |
| Reset-Schalter | 1× Reset-Schalter |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 50.000 Std. |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereichstemperatur -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereichstemperatur -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMV | CE, FCC (EN 55032 & EN 55035) |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 21,5" (16:9) |
| Displaytyp | FHD TFT LED LCD |
| Auflösung | 1920 × 1080 |
| Farben | 16,7 Mio. |
| Helligkeit | 350 cd/m² |
| Kontrast | 1000:1 |
| Lebensdauer Hintergrundbeleuchtung | 50.000 Std. |
| Touch-Typ | Projiziert-kapazitiver Touch (P-CAP), 10-Punkt |
| Touch-Schutzart | IP65 (Frontblende) |
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 7 / Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot-LOGO / OEM |
Die IP69K-Edelstahl-Frontblende wird in die Konsole eingesetzt, während die Rückseite im Steuerschrank / in der Trockenzone sitzt mit standardmäßigem Industrie-I/O für einfache Erweiterung und Wartung.

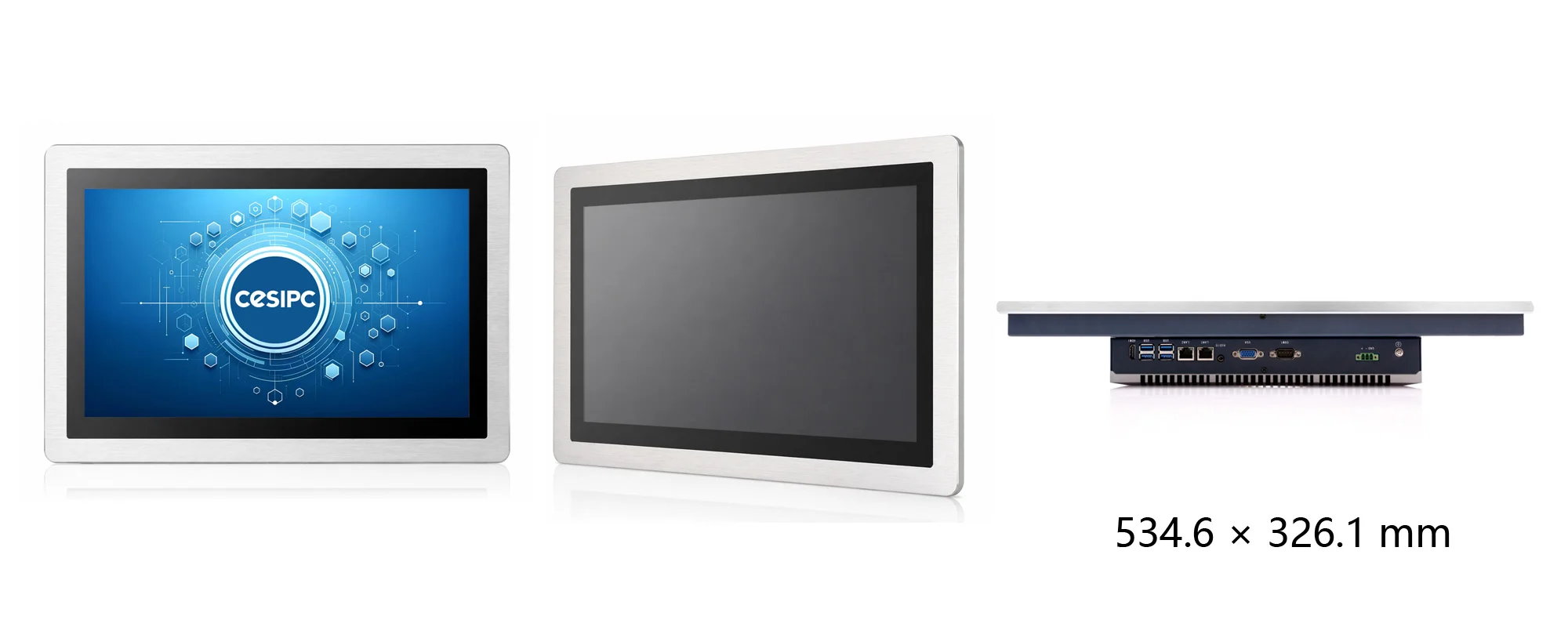

21,5" großer Breitbild-Standardausschnitt · eingebaute Konsolen-Panel-Montage + optional VESA 100×100.
Edelstahlgüte (304 / 316), Einbau-Ausschnittsmaße und 3-A- / EHEDG-Zertifizierung werden projektspezifisch angepasst — bitte zur Bestätigung an den Vertrieb wenden.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C5.02.08.031 | WPC-W2192A-S | Intel® Core™I3-10110U，21,5" P-CAP | 8GB DDR4 | SSD 256GB |
| 02 | C5.02.08.032 | WPC-W2192A-S | Intel® Core™I5-10210U，21,5" P-CAP | 8GB DDR4 | SSD 256GB |
| 03 | C5.02.08.033 | WPC-W2192A-S | Intel® Core™I7-10510U，21,5" P-CAP | 8GB DDR4 | SSD 256GB |
Hinweis: Aufgrund von Marktschwankungen können Schlüsselchips wie CPU, Arbeitsspeicher und Speicher abweichen. Die 304 / 316 Edelstahl-Frontblende und die 3-A- / EHEDG-Zertifizierung werden projektspezifisch angepasst — bitte wenden Sie sich an unser Vertriebsteam.
Aufgebaut auf IP69K-Frontblende + 304/316 Edelstahl-Einbaugehäuse, ist der WPC-W2192A-S eine kostengünstige Lösung für die Einbau-Konsolenbereitstellung in Lebensmittel / Pharma.
Teilen Sie uns Ihren Projekthintergrund (Lebensmittel / Pharma / Meeresfrüchte / Molkerei), die Ausschnittsmaße der Einbaukonsole, die Edelstahlgüte (304 / 316) und die Bestellmenge mit, und unsere Ingenieure antworten innerhalb von 24 Stunden mit vollständigem Datenblatt + Angebot + Mustertestplan.
