EPC-W1292A widescreen industrial panel PC (16:9) - front main view - CESIPC
EPC-W1292A · 12,5 Zoll P-CAP · INTEL® CORE™ 10. GEN

Intel® Core™ 10. Gen Industrie-Panel-PC mit 12,5 Zoll Widescreen P-CAP 10-Punkt-kapazitivem Touchscreen und IP65-Frontblende

EPC-W1292A i7 10. Gen 12,5 Zoll Widescreen Industrie-Panel-PC | P-CAP + IP65

Der EPC-W1292A ist ein leistungsstarker 12,5-Zoll-Industrie-Panel-PC, konzipiert für die Anlagenintegration auf engem Raum, Linien-Arbeitsplätze, die Maschinensteuerung und den HMI-Betrieb vor Ort. Sein 12,5-Zoll-Widescreen-Format vereint Anzeigefläche mit Montageflexibilität und eignet sich daher hervorragend für Schaltschranktüren, kompakte Maschinen, Bedienterminals und mobile Workstations. Er ist ideal für die industrielle Steuerung, die Datenerfassung, die Anlagenvernetzung, Produktions-Dashboards und unbeaufsichtigte Terminals — eine zuverlässige Wahl für den leistungsstarken Einsatz in kompakten Industrieumgebungen.

Typische Anwendungen
⚙️ Industrielle Anlagensteuerung 📊 Datenerfassung 🚊 Verkehr ⚡ Energie
12,5 ZollP-CAP 10-Punkt-Touch
IP65Schutzart Frontblende
350 nitsIndustriedisplay (High-Bright-Option)
9-36VWeitbereichseingang
PRODUKT-HIGHLIGHTS

Elf Kernmerkmale des EPC-W1292A

12,5 Zoll Widescreen P-CAP Touchscreen + IP65-Frontblende + FlexCore™ Modularität — die Standardantwort für industrielle HMI und Visualisierung vor Ort.

12,5 Zoll P-CAP kapazitiver Touch + 10-Punkt

Projiziert-kapazitiv (P-CAP) mit 10-Punkt-Multitouch, FHD TFT LED LCD mit 1920 × 1080, Standard-Industriedisplay mit 300-350 cd/m² (500-1000 nits High-Bright optional). 50.000 Stunden Hintergrundbeleuchtungs-Lebensdauer.

IP65 staub- und wasserdichte Frontblende

Frontblende mit Schutzart IP65 in einer Struktur aus hochfester Aluminiumlegierung 6061 + Blech. Widersteht Staub, Öl und Washdown-Spritzwasser in der Fertigungshalle für einen stabilen Langzeitbetrieb.

Intel Core 10. Gen

Drei Optionen: Intel® Core™ i3-10110U / i5-10210U / i7-10510U. Das Low-Power-U-Serien-Design vereint Leistung und Energieeffizienz.

Panel-Mount / VESA Doppelmontage

Unterstützt Panel-Mount-Einbau (12,5 Zoll Widescreen-Standardausschnitt) und VESA 75×75 Wandmontage. Beide Methoden decken den Einbau im Schaltschrank und die eigenständige Wandmontage ab.

Getrennte Bauweise von Display + Mainboard

Getrennte Bauweise von Touchscreen und Mainboard: Das Display bleibt langfristig verfügbar, während das Mainboard projektbezogen aufgerüstet wird. Ein Formfaktor deckt CPU-Varianten von i3 bis i7 / J1900 bis J6412 ab und senkt durch einen Plattformansatz die Wartungskosten.

Umfangreiches Industrie-I/O

4× USB 3.0 + 2× USB 2.0 + 4× RS-232 + 2× RS-485 + 2× GbE + HDMI + VGA + Audio. Hochdichtes Layout mit mehreren seriellen Schnittstellen.

Mini-PCIe Funk-Erweiterung

1× Mini-PCIe-Steckplatz für ein optionales Dualband-WLAN- / Bluetooth- / 4G- / 5G-Modul, ideal für die drahtlose Vernetzung in der Fertigung und die Fernüberwachung.

9-36V Weitbereichs-Phoenix-Anschluss

3-poliger steckbarer Phoenix-Anschluss mit 9-36V DC Weitbereichseingang. Vierfacher Schutz gegen Überspannung, Überstrom, Verpolung und Überspannungsspitzen.

Lüfterlos

Gerippter Kühlkörper aus druckgegossener hochfester Aluminiumlegierung 6061 mit null bewegten Teilen — wartungsfrei, staub- und vibrationsbeständig.

FlexCore™ modulare Hardware-Architektur

Aufgebaut auf der FlexCore™ Vier-Elemente-Architektur: i-Core Compute-Board + i-Function Erweiterung + i-Connect Schnittstelle + Smart-Thermal-Management. Einheitliche Schnittstelle, Struktur und Stromversorgung mit freier Erweiterbarkeit.

SafeCore™ Steigerung der Zuverlässigkeit in Industriequalität

Vier aufeinander abgestimmte Schutzmechanismen: ① Stromschutz (Überspannung / Überstrom / Verpolung / Überspannungsspitze) + ② Notstromversorgung (intelligente Lithium-Batterie-Überbrückung) + ③ Einschaltsteuerung (automatisches Einschalten) + ④ Selbstwiederherstellung (Watchdog + Neustart bei Fehler).

SPEZIFIKATIONEN

EPC-W1292A Vollständige Spezifikationen

Datenblatt-Version V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Schwankungen am Chipmarkt können sich Schlüsselkomponenten ändern; bitte mit dem Vertrieb bestätigen.

Kern-Hardware
ParameterIntel® Core™ i3-10110UIntel® Core™ i5-10210UIntel® Core™ i7-10510U
Prozessori3-10110Ui5-10210Ui7-10510U
Kerne244
Threads488
Frequenz2.1~4.1 GHz1.6~4.2 GHz1.8~4.9 GHz
Cache4MB6MB8MB
TDP15W
GrafikIntel UHD Graphics 620
Arbeitsspeicher4~32GB DDR4
Speicher1× M.2 SSD + 1× M.2 NVMe
I/O-Anschlüsse
ParameterSpezifikation
USB 2.02
USB 3.04
RS2322
RS4851
VGA1
HDMI1
Gigabit Ethernet2 × LAN
Audio3.5mm TRRS
WLAN (optional)Dualband 2.4G/5G WLAN-Modul
4G/5G (optional)4G/5G LTE Multi-Carrier (optional)
Spannungseingang
ParameterSpezifikation
Stromanschluss3-poliger steckbarer Anschlussblock, 9~36V DC Weitbereichseingang
ATX-Schalter1× ATX-Netzschalter
EinschaltmodusAT/ATX-Modusschalter (integriert)
Physisch & Allgemein
ParameterSpezifikation
Abmessungen404.2 (B) × 253.5 (H) × 75.1 (T)mm
Einbaumaße388.0 (B) × 237.3 (H) mm (Panelausschnitt)
Gewicht5.1 KG Nettogewicht
GehäusematerialHochfeste Aluminiumlegierung 6061
Mechanische StrukturStrangpressaluminium + Blechstruktur
MontagePanel-Mount / VESA 75×75 Wandmontage
Reset-Schalter1× Reset-Schalter
MTBF60,000 Std.
Betriebsumgebung
ParameterSpezifikation
Betriebstemperatur0~60°C (Weitbereichstemperatur -40~80°C optional)
Lagertemperatur-10~70°C (Weitbereichstemperatur -40~80°C optional)
Relative Luftfeuchtigkeit10%~90%, nicht kondensierend
EMCCE、FCC(EN 55032 & EN 55035)
EMC HarmonicsEN IEC 61000-3-2
Touch & Display
ParameterSpezifikation
Displaygröße12,5 Zoll (16:9)
DisplaytypFHD TFT LED LCD
Auflösung1920 × 1080
Farben16.7M
Helligkeit350 cd/m²
Kontrastverhältnis500:1
Lebensdauer Hintergrundbeleuchtung50,000 Std.
Touch-TechnologieProjiziert-kapazitiv (P-CAP), 10-Punkt
Touch-SchutzartIP65 (Frontblende)
Betriebssystem
ParameterSpezifikation
WindowsWindows 7 / Windows 10 / Windows 11
LinuxUbuntu 16.04 / 18.04 / 20.04 / 22.04
Zertifizierungen & Konformität
ParameterSpezifikation
WerkszertifizierungISO9001: 2015
BIOS-AnpassungBIOS / Boot-LOGO / OEM
I/O-LAYOUT

I/O-Layout Seiten- / Rückseite

Das gesamte I/O ist auf der Rückseite konzentriert, sodass die Frontblende eine saubere IP65-Fläche bleibt — für eine einfache Panel-Mount-Konsolenmontage.

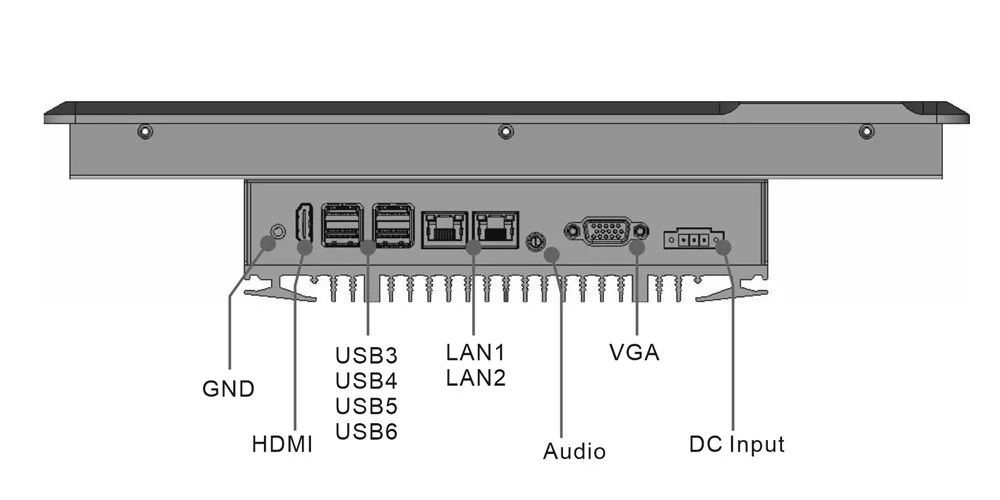

Seiten- / Oberseite

EPC-W1292A widescreen industrial panel PC (16:9) - front panel I/O layout

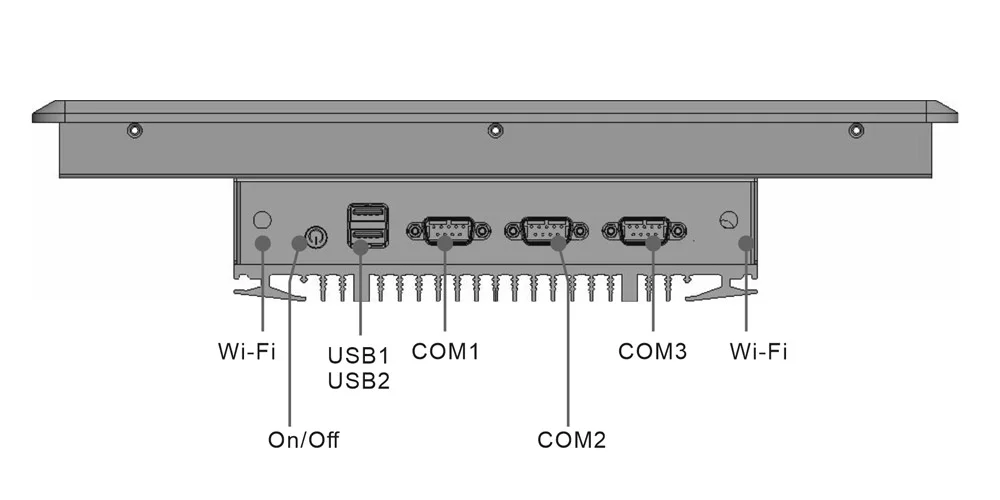

Unter- / Rückseite

EPC-W1292A widescreen industrial panel PC (16:9) - rear panel I/O layout

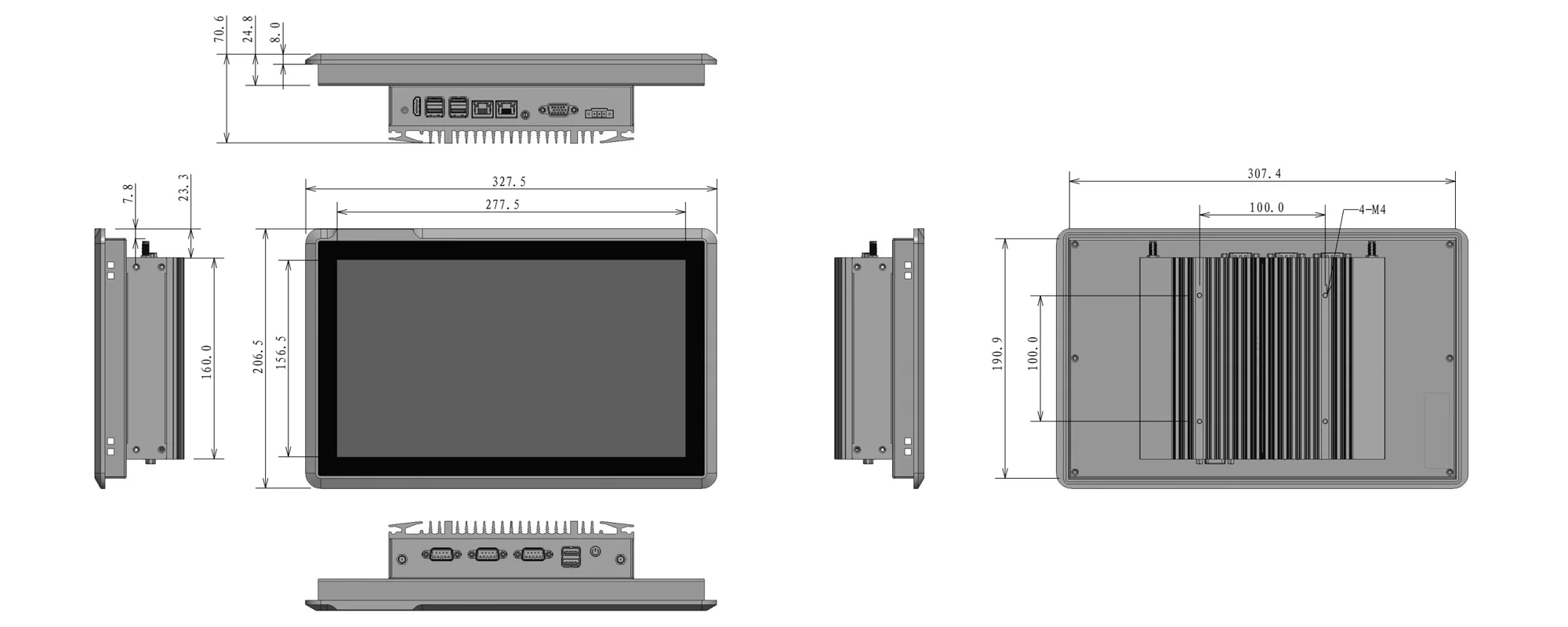

ABMESSUNGEN

Abmessungen (mm)

12,5 Zoll Widescreen-Standardausschnitt · Panel-Mount + VESA 75×75 Doppelmontage.

EPC-W1292A widescreen industrial panel PC (16:9) - dimensional drawing (mm)
BESTELLINFORMATIONEN

Bestellinformationen · Artikelnummer

Die folgenden Standardkonfigurationen können direkt bestellt werden. Für kundenspezifische CPU / Arbeitsspeicher / Speicher / I/O-Boards wenden Sie sich bitte an den Vertrieb.

Nr. Artikelnummer Modell Prozessor + Touchscreen Arbeitsspeicher Speicher
01C11.01.03.017EPC-W1292AIntel® i3-10110U, 12,5 Zoll P-CAP8GB RAMSSD 256GB
02C11.01.03.018EPC-W1292AIntel® I5-10210U, 12,5 Zoll P-CAP8GB RAMSSD 256GB
03C11.01.03.019EPC-W1292AIntel® I7-10510U, 12,5 Zoll P-CAP8GB RAMSSD 256GB

Hinweis: Aufgrund von Marktschwankungen können sich Schlüsselkomponenten wie CPU, Arbeitsspeicher und Speicher ändern. Bitte bestätigen Sie die genaue Konfiguration mit unserem Vertriebsteam.

ANWENDUNGEN

EPC-W1292A Typische Anwendungen

Mit seinem 12,5 Zoll Widescreen P-CAP-Touch, der IP65-Schutzart und der Multi-Serial-Erweiterung wird der EPC-W1292A in den folgenden vier industriellen Szenarien breit eingesetzt.

EPC-W1292A widescreen industrial panel PC (16:9) - industrial equipment control application
Industrielle Anlagensteuerung
EPC-W1292A widescreen industrial panel PC (16:9) - data acquisition application
Datenerfassung
EPC-W1292A widescreen industrial panel PC (16:9) - transportation application
Verkehr
EPC-W1292A widescreen industrial panel PC (16:9) - energy application
Energie

EPC-W1292A Auswahlberatung

Nennen Sie uns Ihren Projekthintergrund, Ihre Anforderungen an Bildschirmgröße, I/O und Stromversorgung sowie die Bestellmenge. Unsere Ingenieure antworten innerhalb von 24 Stunden mit einem vollständigen Datenblatt, einem Angebot und einem Plan zur Musterbewertung.
