12,5 Zoll Widescreen P-CAP 10-Punkt-kapazitiver Touch + IP65-Frontblende, angetrieben von Intel® Celeron® J6412 — ein Industrie-Touch-Panel-PC
Der EPC-W1272A ist ein 12,5-Zoll-Industrie-Touch-Panel-PC mit geringer Leistungsaufnahme, konzipiert für die Anlagenintegration auf engem Raum, Arbeitsplätze an der Produktionslinie und den HMI-Betrieb vor Ort. Das 12,5-Zoll-Widescreen-Format vereint Anzeigefläche mit Montageflexibilität und passt in Schaltschranktüren, kleine Maschinen, Bedienterminals und mobile Workstations. Er eignet sich für die industrielle Steuerung, das Anlagenmanagement, die Datenerfassung, Linien-Dashboards und unbeaufsichtigte Terminals — eine zuverlässige Wahl für die kompakte industrielle Digitalisierung vor Ort.
12,5 Zoll Widescreen P-CAP Industrie-Touchscreen + IP65-Frontblende + FlexCore™ Modular — die Standardantwort für industrielle HMI / Visualisierung vor Ort.
Projiziert-kapazitiver Touch (P-CAP) mit 10-Punkt-Multitouch, FHD TFT LED LCD mit 1920 × 1080 Auflösung und einem Standard-Industriepanel mit 300-350 cd/m² (High-Bright 500-1000 nits optional). 50.000 Stunden Hintergrundbeleuchtungs-Lebensdauer.
Frontblende mit Schutzart IP65 in einer Struktur aus hochfester Aluminiumlegierung 6061 + Blech. Widersteht Staub, Öl und Washdown-Spritzwasser in der Fertigungshalle für einen stabilen Langzeitbetrieb.
Intel® Celeron® J6412 4C4T, bis zu 2.6 GHz Boost und nur 10W TDP. 10-nm-Fertigung für geringe Wärmeentwicklung und hohe Stabilität.
Unterstützt eingebaute Panel-Montage (12,5 Zoll Widescreen-Standardausschnitt) und VESA 75×75 Wandmontage. Beide Methoden decken den Einbau im Schaltschrank und die eigenständige Wandmontage ab.
Touchscreen und Mainboard sind konstruktiv entkoppelt: Das Display bleibt langfristig verfügbar, während das Mainboard projektbezogen für mehr Rechenleistung aufgerüstet werden kann. Ein einziger Formfaktor deckt CPU-Varianten von i3 bis i7 / J1900 bis J6412 ab und senkt durch Plattformisierung die Wartungskosten.
4× USB 3.0 + 2× USB 2.0 + 4× RS-232 + 2× RS-485 + 2× GbE + HDMI + VGA + Audio. Hochdichtes Layout mit mehreren seriellen Schnittstellen.
1× Mini-PCIe-Erweiterungssteckplatz für optionale Dualband-WLAN- / Bluetooth- / 4G- / 5G-Kommunikationsmodule, flexibel anpassbar an die drahtlose Vernetzung in der Fertigung und die Fernüberwachung.
3-poliger steckbarer Phoenix-Anschluss mit 9-36V DC Weitbereichseingang. Vierfacher Schutz gegen Überspannung / Überstrom / Verpolung / Überspannungsspitzen.
Gerippte Wärmeableitung aus druckgegossener hochfester Aluminiumlegierung 6061 mit null bewegten Teilen — wartungsfrei, staub- und vibrationsbeständig.
Aufgebaut auf der FlexCore™ Vier-Elemente-Architektur: i-Core Smart-Core + i-Function Erweiterung + i-Connect Schnittstelle + Smart-Thermal-Management. Einheitliche Schnittstelle · einheitliche Struktur · einheitliche Stromversorgung · freie Erweiterung.
Vier Schutzmechanismen wirken zusammen: ① Stromschutz (Überspannung/Überstrom/Verpolung/Überspannungsspitze) + ② Notstromversorgung (intelligente Lithium-Batterie-Pufferung bei Stromausfall) + ③ Start-/Stopp-Steuerung (automatisches Einschalten nach Wiederkehr) + ④ System-Selbstwiederherstellung (Watchdog + Neustart bei Fehler).
Datenblatt V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Schwankungen am Chipmarkt können sich Schlüsselkomponenten ändern; endgültige Spezifikationen vorbehaltlich der Bestätigung durch den Vertrieb.
| Parameter | Spezifikation |
|---|---|
| Prozessor | Intel® Celeron® J6412 |
| Kerne | 4 |
| Threads | 4 |
| Frequenz | 2.0~2.6 GHz |
| Cache | 4 MB L3 Cache，1.5 MB L2 Cache |
| TDP | 10W |
| Display | Intel UHD Graphics 32EU |
| Arbeitsspeicher | DDR4 4~32 GB |
| Speicher | 1× M.2 2242 SSD |
| Parameter | Spezifikation |
|---|---|
| USB 2.0 | 5 |
| USB 3.0 | 1 |
| RS232 | 2 |
| RS485 | 1 |
| VGA | 1 |
| HDMI | 1 |
| Gigabit Ethernet | 2 × LAN |
| Audio | 3.5mm TRRS |
| WLAN (optional) | Dualband 2.4G/5G WLAN-Karte |
| 4G/5G (optional) | 4G/5G LTE (optional) |
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 1× 3-poliger steckbarer Anschluss, 9~36V DC Weitbereichsspannung |
| ATX-Schalter | 1× ATX-Netzschalter |
| Einschaltmodus | AT/ATX-Modusschalter (integriert) |
| Parameter | Spezifikation |
|---|---|
| Abmessungen | 404.2 (L) ×253.5 (B) ×75.1 (H) mm |
| Einbaumaße | 388.0 (L) ×237.3 (B) mm (Panelausschnitt) |
| Gewicht | 5.1 kg Nettogewicht |
| Gehäusematerial | Hochfeste Aluminiumlegierung 6061 |
| Mechanische Struktur | Strangpressaluminium + Blech |
| Montage | Panel-Mount / VESA 75×75 Wandmontage |
| Reset-Schalter | 1× Reset-Schalter |
| MTBF | 60,000 Std. |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereichstemperatur -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereichstemperatur -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMC | CE、FCC（EN 55032 & EN 55035） |
| EMC Harmonics | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 12,5 Zoll (16:9) |
| Displaytyp | FHD TFT LED LCD |
| Auflösung | 1920 × 1080 |
| Farben | 16.7M |
| Helligkeit | 350 cd/m² |
| Kontrastverhältnis | 500:1 |
| Lebensdauer Hintergrundbeleuchtung | 50,000 Std. |
| Touch-Technologie | Projiziert-kapazitiv (P-CAP), 10-Punkt |
| Touch-Schutzart | IP65 (Frontblende) |
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 7 / Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot-LOGO / OEM |

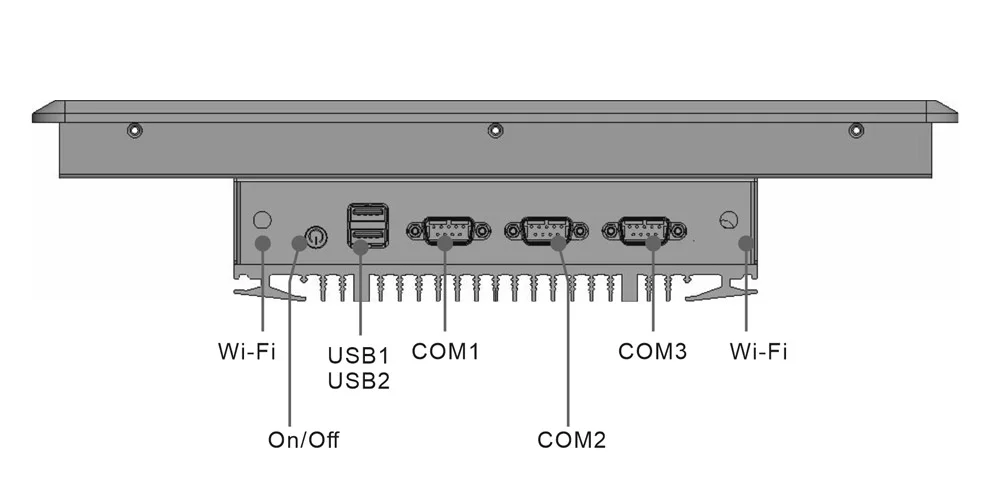

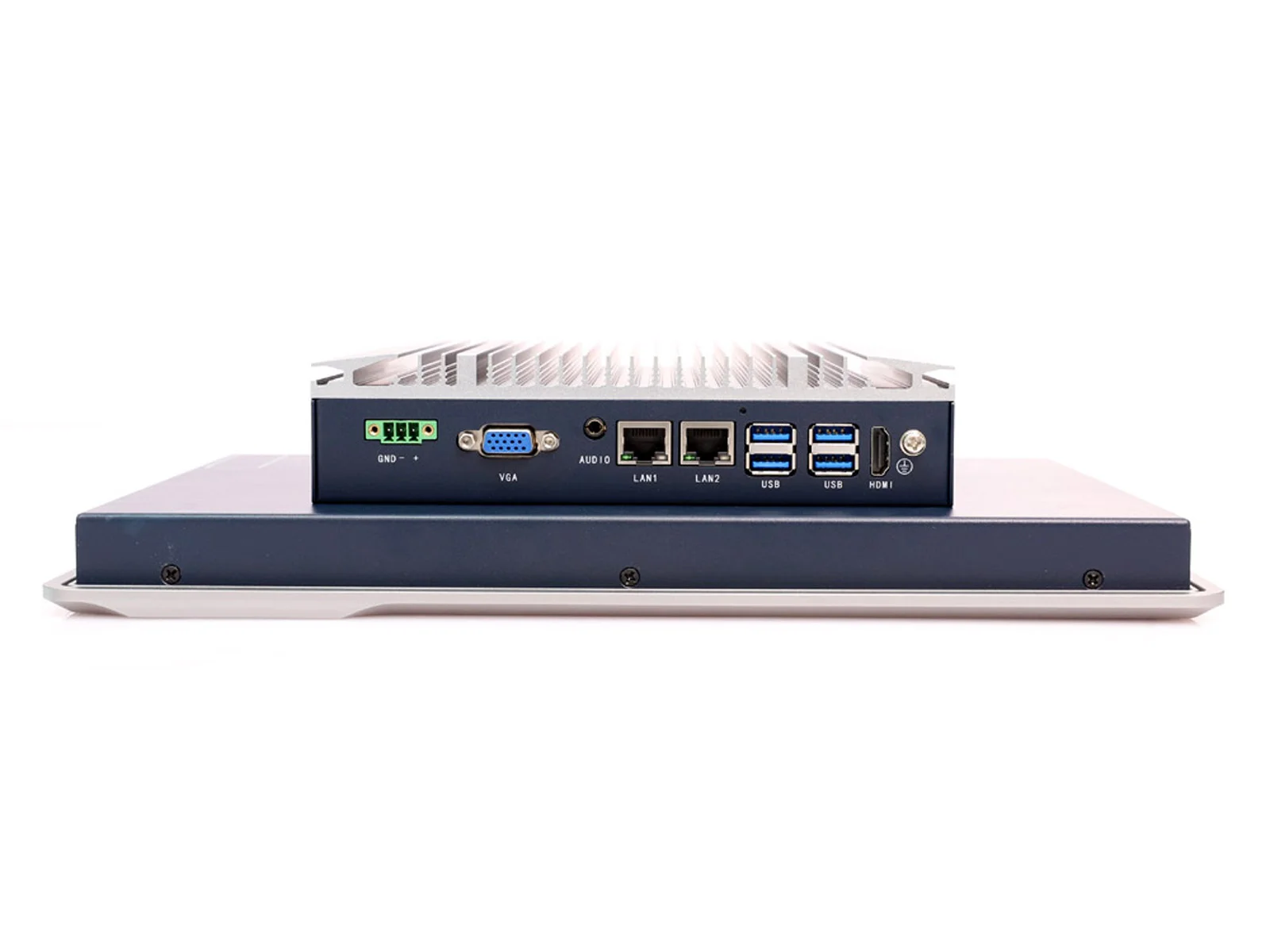

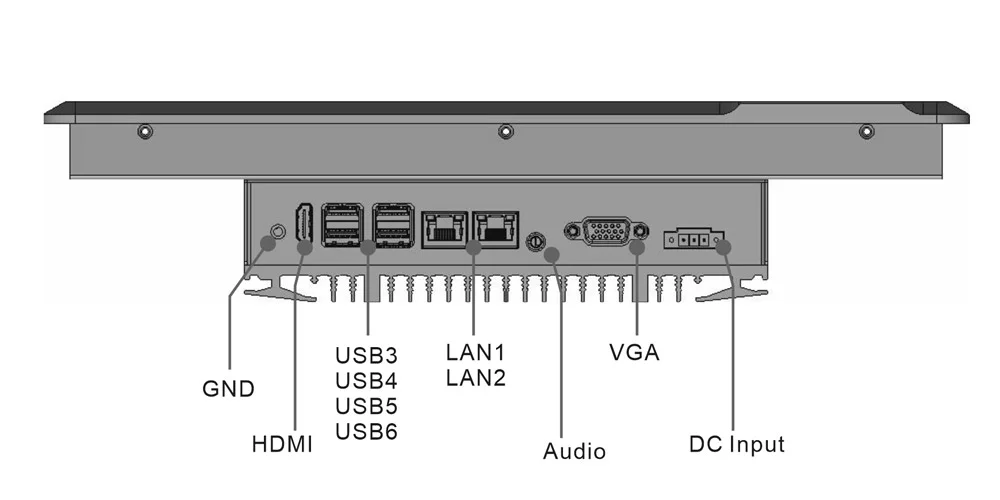

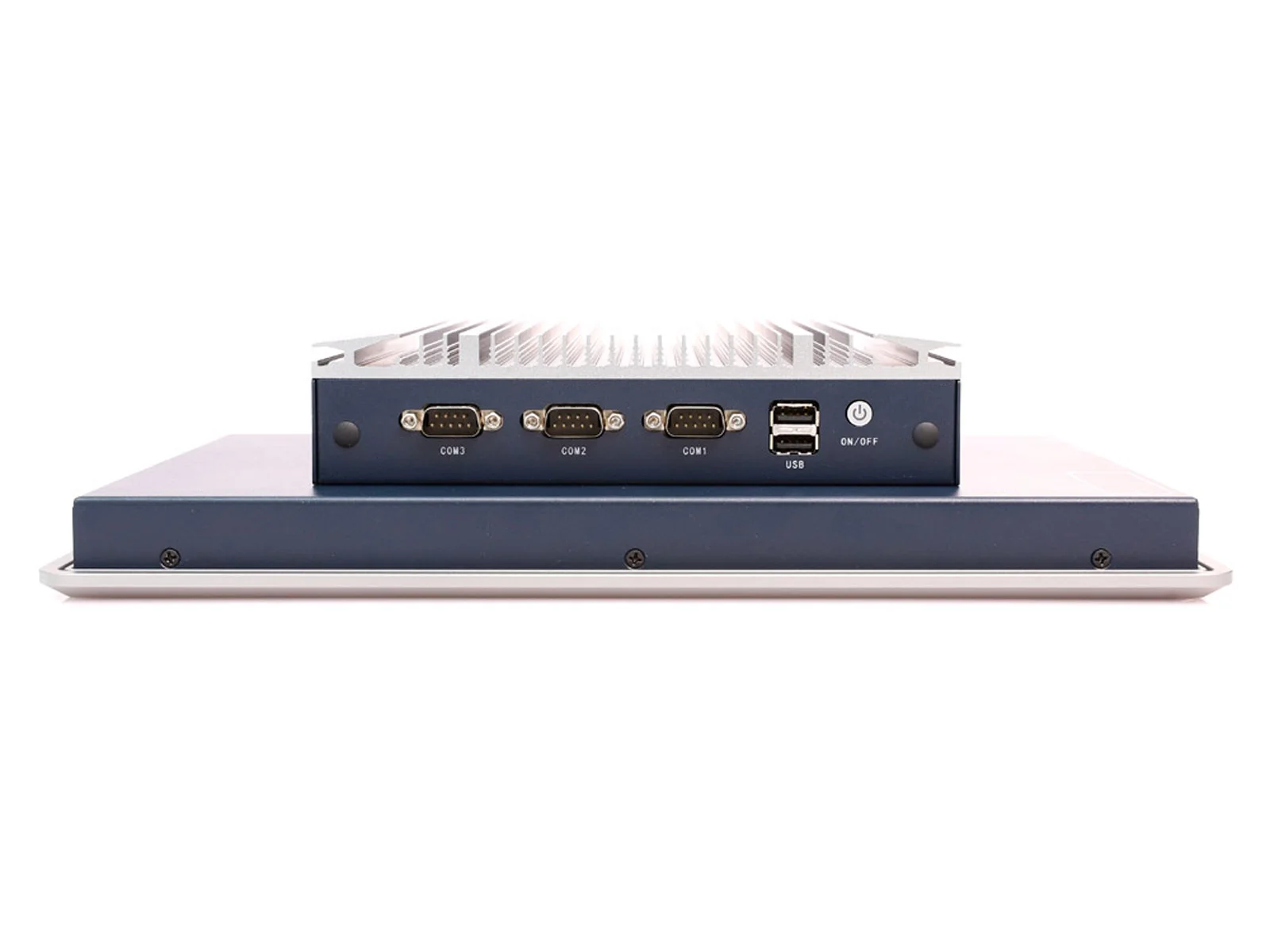

Das gesamte I/O ist auf der Rückseite des Panel-PCs zentralisiert, sodass die Frontblende mit IP65 sauber bleibt — ideal für den Einbau in Konsolen.
