12,5 Zoll Breitbild P-CAP 10-Punkt-kapazitiver Touch + IP65-Frontblende, angetrieben von Intel® Core™ der 12. Generation — ein Industrie-Touch-Panel-PC
Der EPC-W1222A ist ein 12,5-Zoll-Breitbild-Industrie-Touch-Panel-PC, der für die platzsparende Geräteintegration, Produktionslinien-Workstations und die HMI-Bedienung vor Ort konzipiert ist. Im Vergleich zu herkömmlichen großformatigen Panel-PCs passt der kompakte 12,5-Zoll-Formfaktor problemlos in Schaltschränke, Gerätefronten, kleine Maschinen und mobile Workstations und liefert klare Anzeige, Touch-Interaktion und industrielle Rechenleistung auf begrenztem Raum. Er eignet sich für Industriesteuerung, Anlagenmanagement, Datenerfassung, Linien-Dashboards und unbeaufsichtigte Terminals — eine zuverlässige Wahl für die kompakte, industrielle Vor-Ort-Digitalisierung.
12,5 Zoll Breitbild P-CAP Industrie-Touchscreen + IP65-Frontblende + FlexCore™ Modular — die Standardlösung für industrielle HMI / Vor-Ort-Visualisierung.
Projiziert-kapazitiver Touch (P-CAP) mit 10-Punkt-Multi-Touch, FHD TFT LED LCD mit 1920 × 1080 Auflösung und einem 300-350 cd/m² Standard-Industriepanel (Hochhelligkeit 500-1000 nits optional). 50.000 Stunden Hintergrundbeleuchtungslebensdauer.
IP65-zertifizierter Frontblendenschutz mit einer hochfesten Aluminiumlegierung 6061 + Blechstruktur. Widersteht Staub, Öl und Washdown-Sprühnebel in der Fertigung für stabilen Langzeitbetrieb.
Wahl aus drei Stufen: Intel® Core™ i3-1215U / i5-1235U / i7-1255U. Bis zu 10C12T Leistung, integrierte Iris-Xe-Grafik, ausgewogenes Verhältnis von Leistung und Effizienz.
Unterstützt eingebaute Panel-Montage (12,5 Zoll Breitbild-Standardausschnitt) und VESA 75×75 Wandmontage. Beide Methoden decken die Schaltschrankeinbettung und die eigenständige Wandmontage ab.
Touchscreen und Mainboard sind konstruktiv entkoppelt: Das Display bleibt langfristig verfügbar, während das Mainboard projektbezogen für mehr Rechenleistung aufgerüstet werden kann. Ein einheitlicher Formfaktor deckt CPU-Versionen von i3 bis i7 / J1900 bis J6412 ab und senkt durch Plattformisierung die Wartungskosten.
4× USB 3.0 + 2× USB 2.0 + 4× RS-232 + 2× RS-485 + 2× GbE + HDMI + VGA + Audio. Hochdichtes Layout mit mehreren seriellen Schnittstellen.
1× Mini-PCIe-Erweiterungssteckplatz für optionale Dual-Band-Wi-Fi- / Bluetooth- / 4G- / 5G-Kommunikationsmodule, flexibel anpassbar an drahtlose Vernetzung in der Fertigung und Fernüberwachung.
3-polige steckbare Phoenix-Klemme mit 9-36V DC Weitbereichseingang. Vierfacher Schutz gegen Überspannung / Überstrom / Verpolung / Überspannungsspitzen.
Druckgegossene Rippenkühlung aus hochfester Aluminiumlegierung 6061 mit null beweglichen Teilen — wartungsfrei, staub- und vibrationsbeständig.
Basiert auf der FlexCore™ Vier-Elemente-Architektur: i-Core Smart-Core + i-Function Erweiterung + i-Connect Schnittstelle + Smart-Thermomanagement. Einheitliche Schnittstelle · einheitliche Struktur · einheitliche Stromversorgung · freie Erweiterung.
Vier Schutzmechanismen arbeiten zusammen: ① Stromschutz (Überspannung/Überstrom/Verpolung/Überspannungsspitzen) + ② Notstrom (intelligente Lithium-Batterie-Pufferung bei Stromausfall) + ③ Start-/Stopp-Steuerung (automatisches Einschalten nach Wiederherstellung) + ④ Systemselbstwiederherstellung (Watchdog + Neustart bei Störung).
Datasheet V1.0 · Updated 2026-03-20 · Due to chip market fluctuations, key components may change; final specs subject to sales confirmation.
| Parameter | Intel® Core™ i3-1215U | Intel® Core™ i5-1235U | Intel® Core™ i7-1255U |
|---|---|---|---|
| Processor | i3-1215U | i5-1235U | i7-1255U |
| Cores | 6 (2P+4E) | 10 (2P+8E) | 10 (2P+8E) |
| Threads | 8 | 12 | 12 |
| Frequency | 1.2~4.4 GHz | 1.3~4.4 GHz | 1.7~4.7 GHz |
| Cache | 10 MB L3 Cache | 12 MB L3 Cache | 12 MB L3 Cache |
| TDP | 15W | ||
| Display | Intel UHD Graphics (64 EUs) | Intel Iris Xe Graphics (80 EUs) | Intel Iris Xe Graphics (96 EUs) |
| Memory | 8~32 GB DDR5 | ||
| Storage | 2 × M.2 NVMe | ||
| Parameter | Spezifikation |
|---|---|
| USB 2.0 | 2 |
| USB 3.0 | 4 |
| RS232 | 2 |
| RS485 | 1 |
| VGA | 1 |
| HDMI | 1 |
| Gigabit Ethernet | 2 × LAN |
| Audio | 3.5mm TRRS |
| Wi-Fi (optional) | Dual-Band 2.4G/5G Wi-Fi Card |
| 4G/5G (optional) | 4G/5G LTE (optional) |
| Parameter | Spezifikation |
|---|---|
| Power Connector | 1× 3-pin pluggable terminal, 9~36V DC wide voltage |
| ATX Switch | 1× ATX Power Switch |
| Power-On Mode | AT/ATX Mode Switch (built-in) |
| Parameter | Spezifikation |
|---|---|
| Dimensions | 404.2 (L) ×253.5 (W) ×75.1 (H) mm |
| Mounting Dimensions | 388.0 (L) ×237.3 (W) mm (panel cutout) |
| Weight | 5.1 kg net weight |
| Housing Material | 6061 High-Strength Aluminum Alloy |
| Mechanical Structure | Extruded Aluminum + Sheet Metal |
| Mounting | Panel Mount / VESA 75×75 Wall Mount |
| Reset Switch | 1× Reset Switch |
| MTBF | 60,000 hrs |
| Parameter | Spezifikation |
|---|---|
| Operating Temperature | 0~60℃ (wide-temp -40~80℃ optional) |
| Storage Temperature | -10~70℃ (wide-temp -40~80℃ optional) |
| Relative Humidity | 10%~90%, non-condensing |
| EMC | CE、FCC（EN 55032 & EN 55035） |
| EMC Harmonics | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Display Size | 12.5" (16:9) |
| Display Type | FHD TFT LED LCD |
| Resolution | 1920 × 1080 |
| Colors | 16.7M |
| Brightness | 350 cd/m² |
| Contrast Ratio | 500:1 |
| Backlight Life | 50,000 hrs |
| Touch Technology | Projected Capacitive (P-CAP), 10-point |
| Touch Protection | IP65 (front panel) |
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 7 / Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
| Parameter | Spezifikation |
|---|---|
| Factory Certification | ISO9001: 2015 |
| BIOS Customization | BIOS / Boot LOGO / OEM |

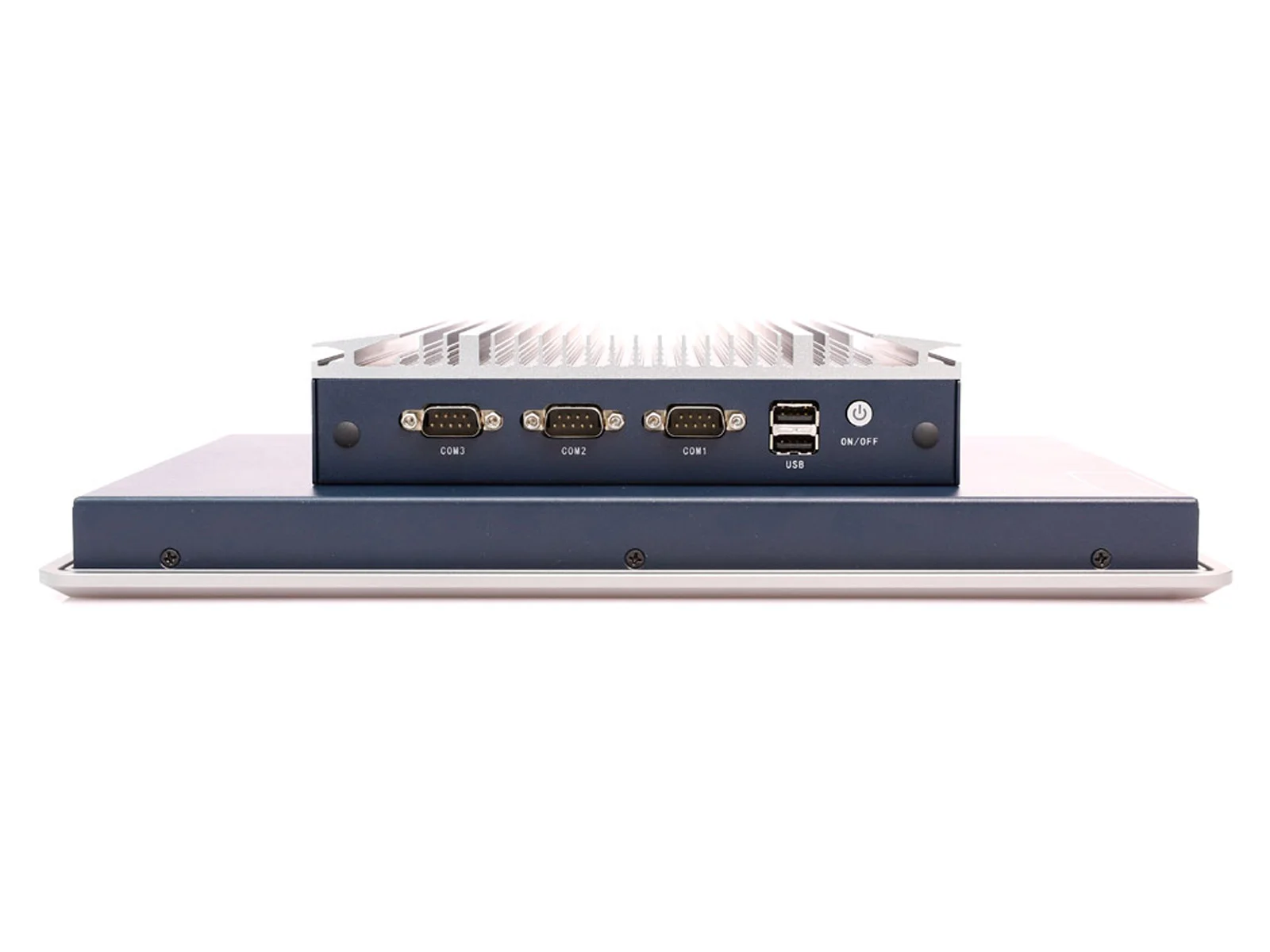

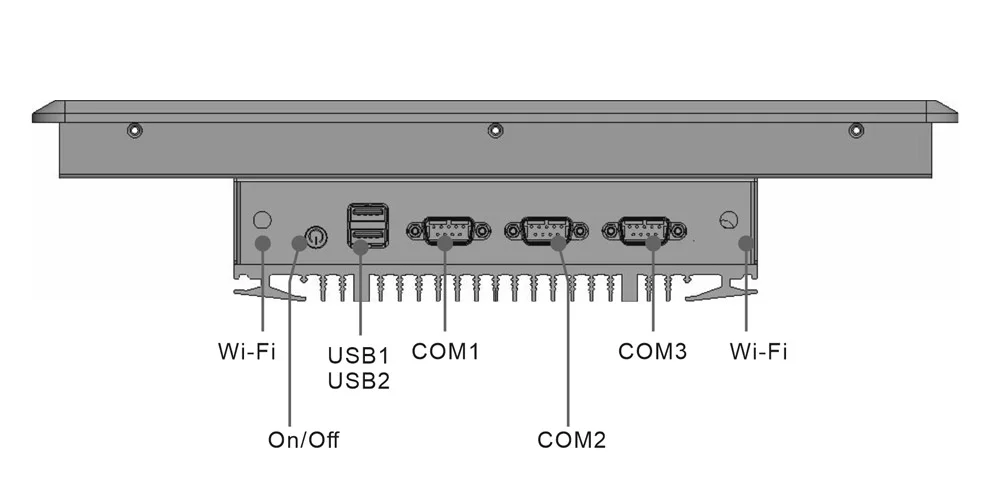

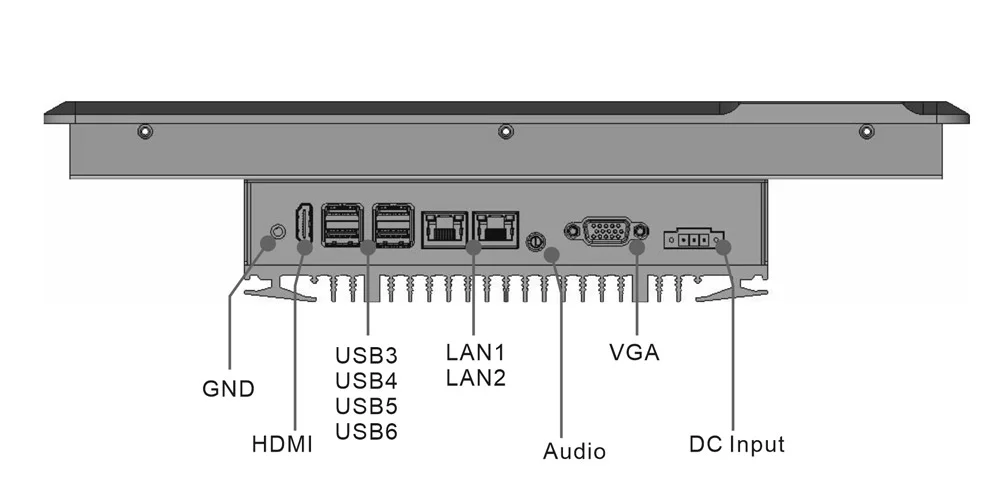

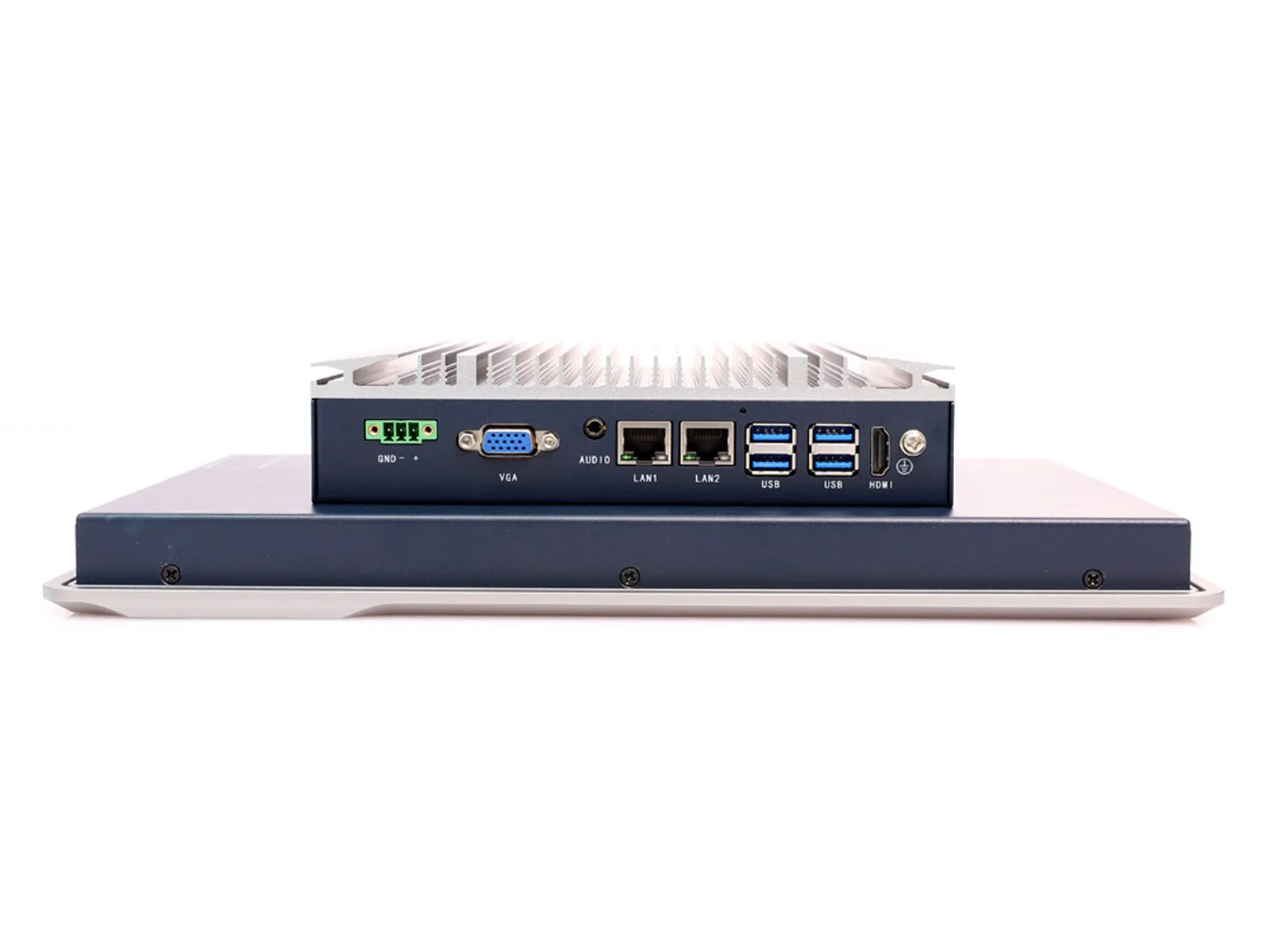

Alle I/O sind auf der Rückseite des Panel-PCs zusammengeführt, sodass die Frontblende bei IP65 sauber bleibt — ideal für den Einbau in Konsolen.
