19 Zoll P-CAP 10-Punkt-kapazitiver Touch + IP65-Frontblende, angetrieben von Intel® Core™ der 10. Gen — ein Industrie-Touch-Panel-PC
Der CESIPC EPC-S1992A Industrie-Touch-Panel-PC ist eine 19-Zoll-Hochleistungs-Embedded-Touch-Computing-Plattform für Leitwarten und Prozessüberwachung. Er verfügt über ein 19-Zoll-Display im Format 5:4 mit industrietauglichem SXGA-TFT-LCD, P-CAP 10-Punkt-Touch und einer IP65-Frontblende. Angetrieben von Intel® Core™ i3/i5/i7 Prozessoren der 10. Generation mit Dual-Gigabit-Ethernet und 9-36V-Weitbereichs-DC-Eingang kombiniert er FlexCore™- und SafeCore™-Technologien für industrielle Steuerungs- und HMI-Anwendungen.
19 Zoll P-CAP Industrie-Touchscreen + IP65-Frontblende + FlexCore™ Modular — die Standardlösung für industrielle HMI / Vor-Ort-Visualisierung.
Projiziert-kapazitiver Touch (P-CAP) mit 10-Punkt-Multitouch, SXGA TFT LED LCD mit 1280 × 1024 Auflösung und einem industrietauglichen Standardpanel mit 300-350 cd/m² (High-Bright 500-1000 nits optional). 50.000 Stunden Hintergrundbeleuchtungs-Lebensdauer.
Schutzart IP65 an der Frontblende mit einer Struktur aus hochfester Aluminiumlegierung 6061 + Blechgehäuse. Beständig gegen Staub, Öl und Washdown-Spray in der Fertigungshalle für einen stabilen Langzeitbetrieb.
Wahl zwischen drei Leistungsstufen: Intel® Core™ i3-10110U / i5-10210U / i7-10510U. Stromsparendes U-Serie-Design für ausgewogene Performance und Energieeffizienz.
Unterstützt eingebaute Panel-Montage (19 Zoll Standardausschnitt) und VESA 75×75 Wandmontage. Beide Varianten decken den Einbau im Schaltschrank sowie die eigenständige Wandmontage ab.
Touchscreen und Mainboard sind konstruktiv entkoppelt: Das Display bleibt langfristig verfügbar, während das Mainboard projektbezogen für mehr Rechenleistung aufgerüstet werden kann. Ein einziger Formfaktor deckt CPU-Versionen von i3 bis i7 / J1900 bis J6412 ab und senkt durch Plattformisierung die Wartungskosten.
4× USB 3.0 + 2× USB 2.0 + 4× RS-232 + 2× RS-485 + 2× GbE + HDMI + VGA + Audio. Hochdichtes Layout mit mehreren seriellen Schnittstellen.
1× Mini-PCIe-Erweiterungssteckplatz für optionale Dualband-WLAN- / Bluetooth- / 4G- / 5G-Kommunikationsmodule, flexibel anpassbar an die Funkvernetzung und Fernüberwachung vor Ort.
3-polige steckbare Phoenix-Klemme mit 9-36V-DC-Weitbereichseingang. Vierfacher Schutz gegen Überspannung / Überstrom / Verpolung / Surge.
Druckgegossene Rippenkühlung aus hochfester Aluminiumlegierung 6061 mit null beweglichen Teilen — wartungsfrei, staub- und vibrationsbeständig.
Basiert auf der FlexCore™ Vier-Element-Architektur: i-Core Smart-Core + i-Function Erweiterung + i-Connect Schnittstelle + Smart-Thermal-Management. Einheitliche Schnittstelle · einheitliche Struktur · einheitliche Stromversorgung · freie Erweiterung.
Vier Schutzmechanismen wirken zusammen: ① Stromschutz (Überspannung/Überstrom/Verpolung/Surge) + ② Notstromversorgung (intelligente Lithium-Akku-Pufferung bei Stromausfall) + ③ Start-/Stopp-Steuerung (automatisches Einschalten nach Wiederherstellung) + ④ System-Selbstwiederherstellung (Watchdog + Neustart bei Fehler).
Datenblatt V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Schwankungen am Chip-Markt können sich Schlüsselkomponenten ändern; die endgültige Spezifikation ist mit dem Vertrieb zu bestätigen.
| Parameter | Intel® Core™ i3-10110U | Intel® Core™ i5-10210U | Intel® Core™ i7-10510U |
|---|---|---|---|
| Prozessor | i3-10110U | i5-10210U | i7-10510U |
| Kerne | 2 | 4 | 4 |
| Threads | 4 | 8 | 8 |
| Frequenz | 2.1~4.1 GHz | 1.6~4.2 GHz | 1.8~4.9 GHz |
| Cache | 4 MB L3 Cache | 6 MB L3 Cache | 8 MB L3 Cache |
| TDP | 15W | ||
| Display | Intel UHD Graphics 620 | ||
| Arbeitsspeicher | 4~32GB DDR4 | ||
| Speicher | 1× mSATA SSD + 1× M.2 2280 PCIe NVMe SSD | ||
| Parameter | Spezifikation |
|---|---|
| USB 2.0 | 2 |
| USB 3.0 | 4 |
| RS232 | 4 |
| RS485 | 2 |
| VGA | 1 |
| HDMI | 1 |
| Gigabit-Ethernet | 2 × Intel I210 |
| Audio | 3.5mm TRRS |
| Wi-Fi (optional) | Dual-Band 2.4G/5G WLAN-Karte |
| 4G/5G (optional) | 4G/5G LTE (optional) |
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 1× 3-polige steckbare Klemme, 9~36V DC Weitbereich |
| ATX-Schalter | 1× ATX-Netzschalter |
| Einschaltmodus | AT/ATX-Modusschalter (integriert) |
| Parameter | Spezifikation |
|---|---|
| Abmessungen | 443.0 (L) ×368.0 (B) ×75.1 (H) mm |
| Montagemaße | 411.9 (L) ×342.9 (B) mm (Panel-Ausschnitt) |
| Gewicht | 4.2 kg Nettogewicht |
| Gehäusematerial | 6061 hochfeste Aluminiumlegierung |
| Mechanische Struktur | Aluminium-Strangpressprofil + Blech |
| Montage | Panel-Mount / VESA-75×75-Wandmontage |
| Reset-Schalter | 1× Reset-Schalter |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 60.000 Std. |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereichstemperatur -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereichstemperatur -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMV | CE、FCC（EN 55032 & EN 55035） |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 19 Zoll (5:4) |
| Displaytyp | SXGA TFT LED LCD |
| Auflösung | 1280 × 1024 |
| Farben | 16.2M |
| Helligkeit | 350 cd/m² |
| Kontrastverhältnis | 500:1 |
| Backlight-Lebensdauer | 50.000 Std. |
| Touch-Technologie | Projiziert-kapazitiv (P-CAP), 10-Punkt |
| Touch-Schutzart | IP65 (Frontblende) |
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot-LOGO / OEM |

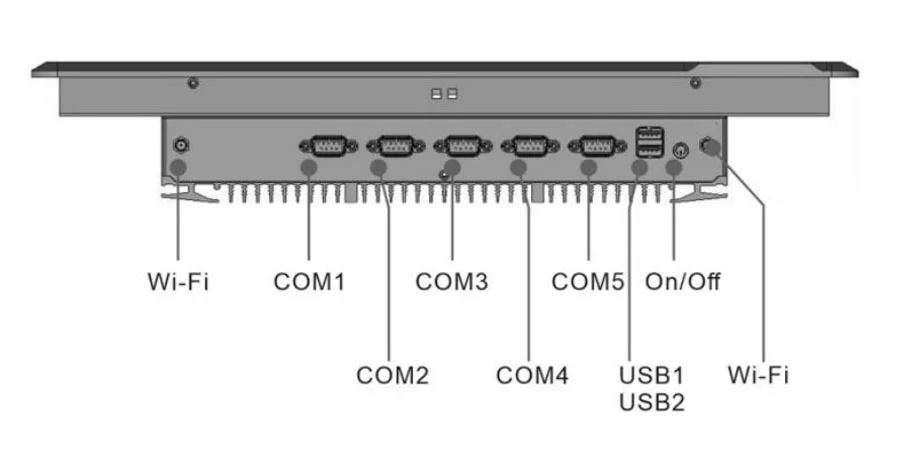

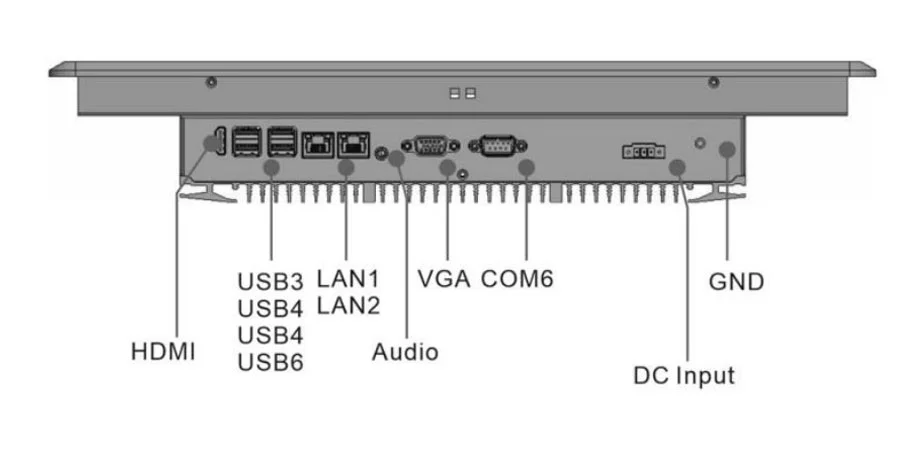

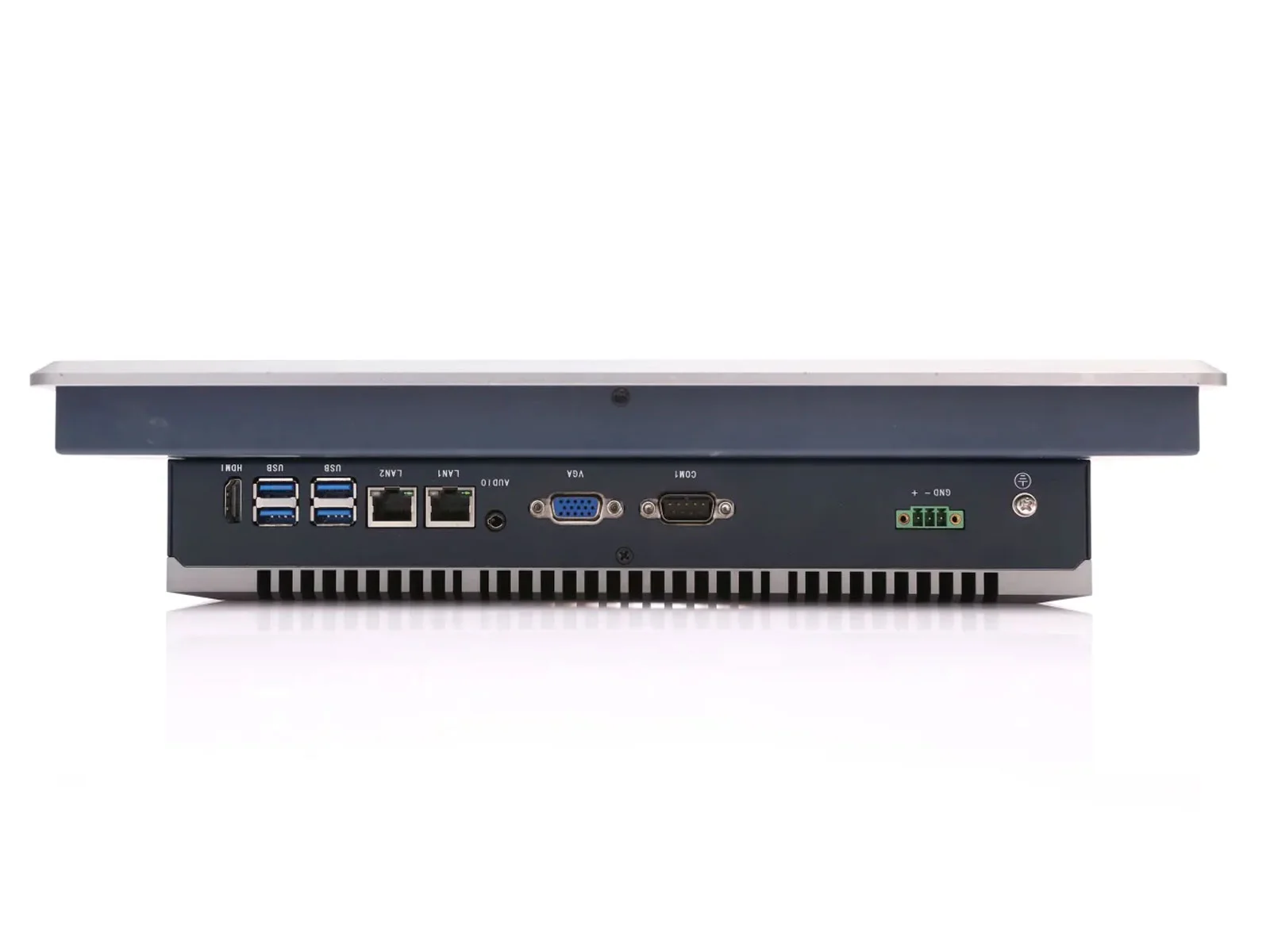

Alle I/O sind auf der Rückseite des Panel-PCs zusammengeführt, sodass die Frontblende bei IP65 sauber bleibt — ideal für den Einbau in Konsolen.

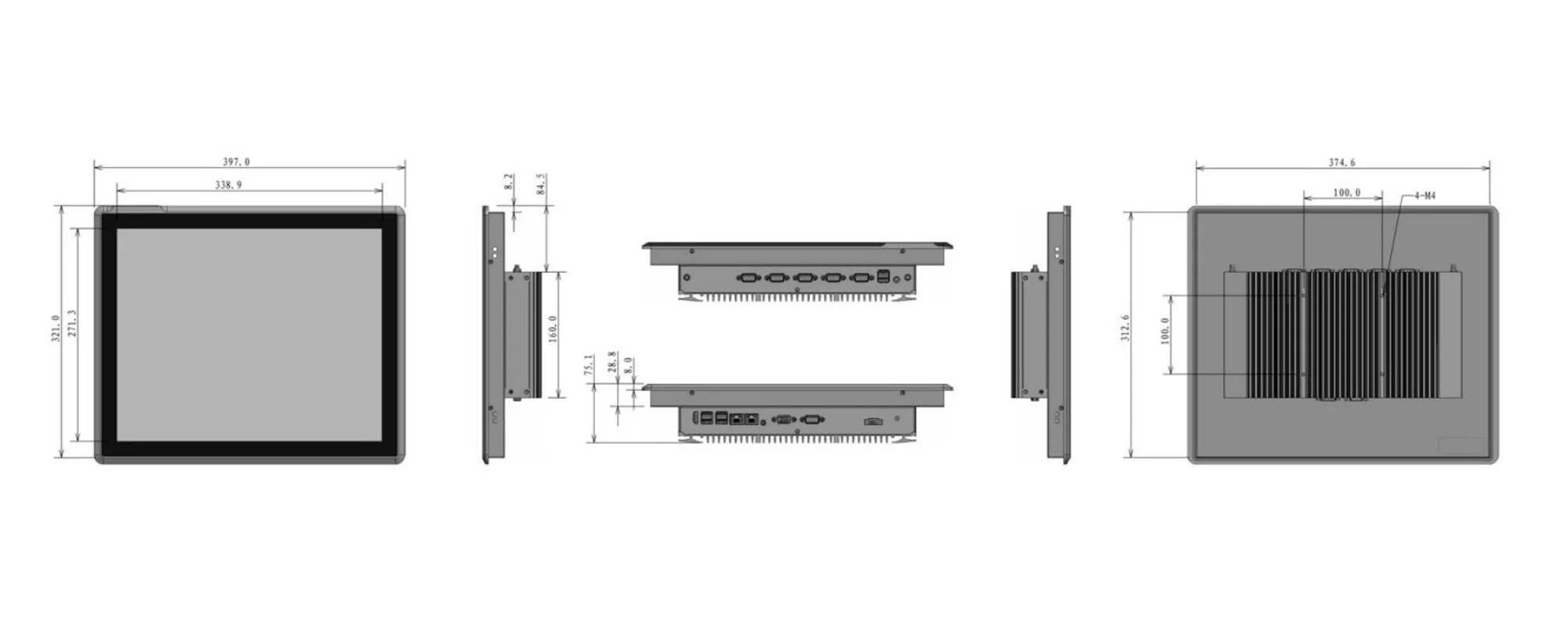

19 Zoll Standardausschnitt · Panel-Mount + VESA-75×75-Doppelmontage.
Die folgenden Standardkonfigurationen können direkt bestellt werden; für kundenspezifische CPU- / Arbeitsspeicher- / Speicher- / I/O-Boards wenden Sie sich bitte an den Vertrieb.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C20.05.09.001 | EPC-S1992A | Intel® Core™ i3-10110U，19 Zoll P-CAP | 8GB DDR4 | SSD 128GB |
| 02 | C20.05.09.002 | EPC-S1992A | Intel® Core™ i3-10110U，19 Zoll P-CAP | 16GB DDR4 | SSD 256GB |
Hinweis: Aufgrund von Marktschwankungen können sich Schlüsselkomponenten wie CPU-Modell, Arbeitsspeicher und Speicher ändern; Einzelheiten erfahren Sie bei unserem Vertriebsteam.
Mit 19 Zoll P-CAP Industrie-Touchscreen + IP65-Schutz + Multi-Serial-Erweiterung wird der EPC-S1992A breit an den folgenden 4 Arten von Industriestandorten eingesetzt.
Teilen Sie uns Ihren Projekthintergrund, die Anforderungen an Bildschirmgröße, I/O und Stromversorgung sowie die Bestellmenge mit. Unsere Ingenieure antworten innerhalb von 24 Stunden mit vollständigem Datenblatt, Angebot und Musterbewertungsplan.
