19 Zoll P-CAP 10-Punkt-kapazitiver Touch + IP65-Frontblende, angetrieben von 12th Gen Intel® Core™ — ein Industrie-Touch-Panel-PC
Der CESIPC EPC-S1922A Industrie-Touch-Panel-PC ist eine 19 Zoll leistungsstarke Embedded-Touch-Computing-Plattform der 12. Generation für Leitstände und intelligente Disposition. Er bietet ein 19 Zoll 5:4 SXGA TFT-LCD-Display in Industriequalität mit P-CAP 10-Punkt-Touch und einer IP65-Frontblende. Angetrieben von 12th Gen Intel® Core™ i3/i5/i7 Prozessoren mit Dual-Gigabit-Ethernet und 9-36V Weitbereich-Gleichstromeingang, vereint er FlexCore™ und SafeCore™ Technologien für Industriesteuerung und HMI-Anwendungen.
19 Zoll P-CAP Industrie-Touchscreen + IP65-Frontblende + FlexCore™ Modular — die Standardantwort für industrielles HMI / Vor-Ort-Visualisierung.
Projiziert-kapazitiver Touch (P-CAP) mit 10-Punkt-Multitouch, SXGA TFT LED LCD mit 1280 × 1024 Auflösung und einem 300-350 cd/m² Standard-Industriepanel (Hochhelligkeit 500-1000 nits optional). 50.000 Stunden Hintergrundbeleuchtungslebensdauer.
IP65-Schutz der Frontblende mit einer Konstruktion aus 6061 hochfester Aluminiumlegierung + Blech. Trotzt Staub, Öl und Washdown-Spritzwasser in der Werkshalle für stabilen Langzeitbetrieb.
Auswahl aus drei Stufen: Intel® Core™ i3-1215U / i5-1235U / i7-1255U. Bis zu 10C12T Leistung, Iris Xe Onboard-Grafik, ausgewogen zwischen Leistung und Effizienz.
Unterstützt Einbau-Panel-Montage (19 Zoll Standardausschnitt) und VESA-75×75-Wandmontage. Beide Methoden decken Schaltschrank-Einbau und eigenständige Wandmontage ab.
Touchscreen und Mainboard sind konstruktiv entkoppelt: Das Display bleibt langfristig verfügbar, während das Mainboard pro Projekt für mehr Rechenleistung aufgerüstet werden kann. Ein einziger Formfaktor deckt CPU-Versionen von i3 bis i7 / J1900 bis J6412 ab und senkt durch Plattformisierung die Wartungskosten.
4× USB 3.0 + 2× USB 2.0 + 4× RS-232 + 2× RS-485 + 2× GbE + HDMI + VGA + Audio. Hochdichtes Layout mit mehreren seriellen Schnittstellen.
1× Mini-PCIe-Erweiterungssteckplatz für optionale Dualband-Wi-Fi- / Bluetooth- / 4G- / 5G-Kommunikationsmodule, flexibel anpassbar an die drahtlose Werkstattvernetzung und Fernüberwachung.
3-polige steckbare Phoenix-Klemme mit 9-36V DC Weitbereichseingang. Vierfacher Schutz gegen Überspannung / Überstrom / Verpolung / Überspannungsstöße.
Druckguss-Rippenkühlung aus 6061 hochfester Aluminiumlegierung mit null beweglichen Teilen — wartungsfrei, staub- und vibrationsbeständig.
Aufgebaut auf der FlexCore™ Vier-Element-Architektur: i-Core Smart-Core + i-Function Erweiterung + i-Connect Schnittstelle + Smart-Thermal-Management. Einheitliche Schnittstelle · einheitliche Struktur · einheitliche Stromversorgung · freie Erweiterung.
Vier zusammenwirkende Schutzmechanismen: ① Stromschutz (Überspannung/Überstrom/Verpolung/Überspannungsstoß) + ② Notstromversorgung (intelligente Lithium-Akku-Pufferung bei Stromausfall) + ③ Start/Stopp-Steuerung (automatisches Einschalten bei Spannungswiederkehr) + ④ System-Selbstwiederherstellung (Watchdog + Neustart bei Fehler).
Datenblatt V1.0 · aktualisiert am 20.03.2026 · aufgrund von Marktschwankungen können sich zentrale Komponenten ändern; endgültige Spezifikationen vorbehaltlich der Bestätigung durch den Vertrieb.
| Parameter | Intel® Core™ i3-1215U | Intel® Core™ i5-1235U | Intel® Core™ i7-1255U |
|---|---|---|---|
| Prozessor | i3-1215U | i5-1235U | i7-1255U |
| Kerne | 6 (2P+4E) | 10 (2P+8E) | 10 (2P+8E) |
| Threads | 8 | 12 | 12 |
| Taktfrequenz | 1.2~4.4 GHz | 1.3~4.4 GHz | 1.7~4.7 GHz |
| Cache | 10 MB L3 Cache | 12 MB L3 Cache | 12 MB L3 Cache |
| TDP | 15W | ||
| Grafik | Intel UHD Graphics (64 EUs) | Intel Iris Xe Graphics (80 EUs) | Intel Iris Xe Graphics (96 EUs) |
| Arbeitsspeicher | 8~32 GB DDR5 | ||
| Speicher | 2× M.2 2280 PCIe NVMe SSD | ||
| Parameter | Spezifikation |
|---|---|
| USB 2.0 | 2 |
| USB 3.0 | 4 |
| RS232 | 4 |
| RS485 | 2 |
| VGA | 1 |
| HDMI | 1 |
| Gigabit-Ethernet | 2 × Intel I210 |
| Audio | 3.5mm TRRS |
| Wi-Fi (optional) | Dualband 2.4G/5G Wi-Fi-Karte |
| 4G/5G (optional) | 4G/5G LTE (optional) |
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 1× 3-polige steckbare Klemme, 9~36V DC Weitbereich |
| ATX-Schalter | 1× ATX-Netzschalter |
| Startmodus | AT/ATX-Moduswahl (integriert) |
| Parameter | Spezifikation |
|---|---|
| Abmessungen | 443.0 (L) ×368.0 (B) ×75.1 (H) mm |
| Montagemaße | 411.9 (L) ×342.9 (B) mm (Panelausschnitt) |
| Gewicht | 4,2 kg Nettogewicht |
| Gehäusematerial | 6061 hochfeste Aluminiumlegierung |
| Mechanischer Aufbau | Aluminium-Strangpressprofil + Blechkonstruktion |
| Montage | Panel-Mount / VESA-75×75-Wandmontage |
| Reset-Taster | 1× Reset-Taster |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 60.000 Std. |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereich -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereich -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMC | CE, FCC (EN 55032 & EN 55035) |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 19 Zoll (5:4) |
| Displaytyp | SXGA TFT LED LCD |
| Auflösung | 1280 × 1024 |
| Farben | 16,2 Mio. |
| Helligkeit | 350 cd/m² |
| Kontrastverhältnis | 500:1 |
| Hintergrundbeleuchtungslebensdauer | 50.000 Std. |
| Touch-Technologie | Projiziert-kapazitiv (P-CAP), 10-Punkt |
| Touch-Schutz | IP65 (Frontblende) |
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot-Logo / OEM |

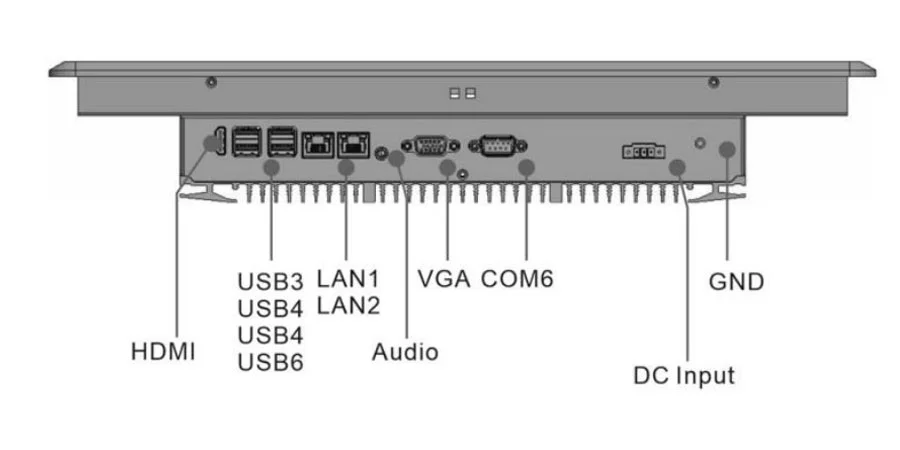

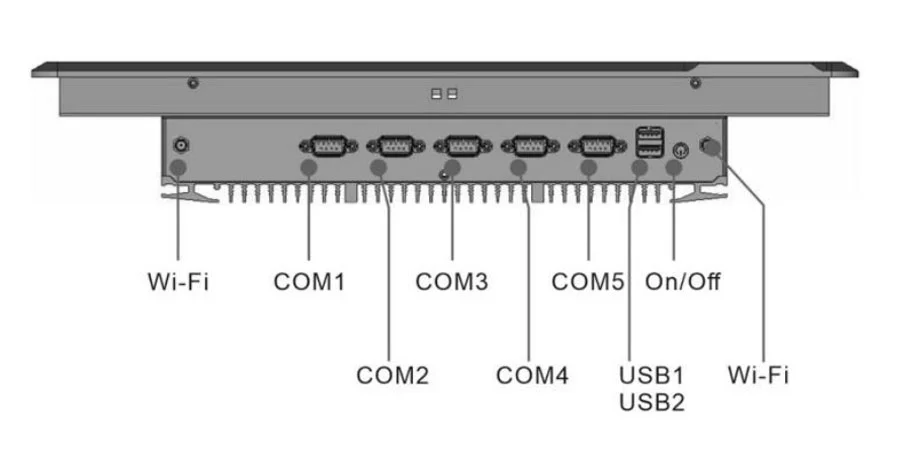

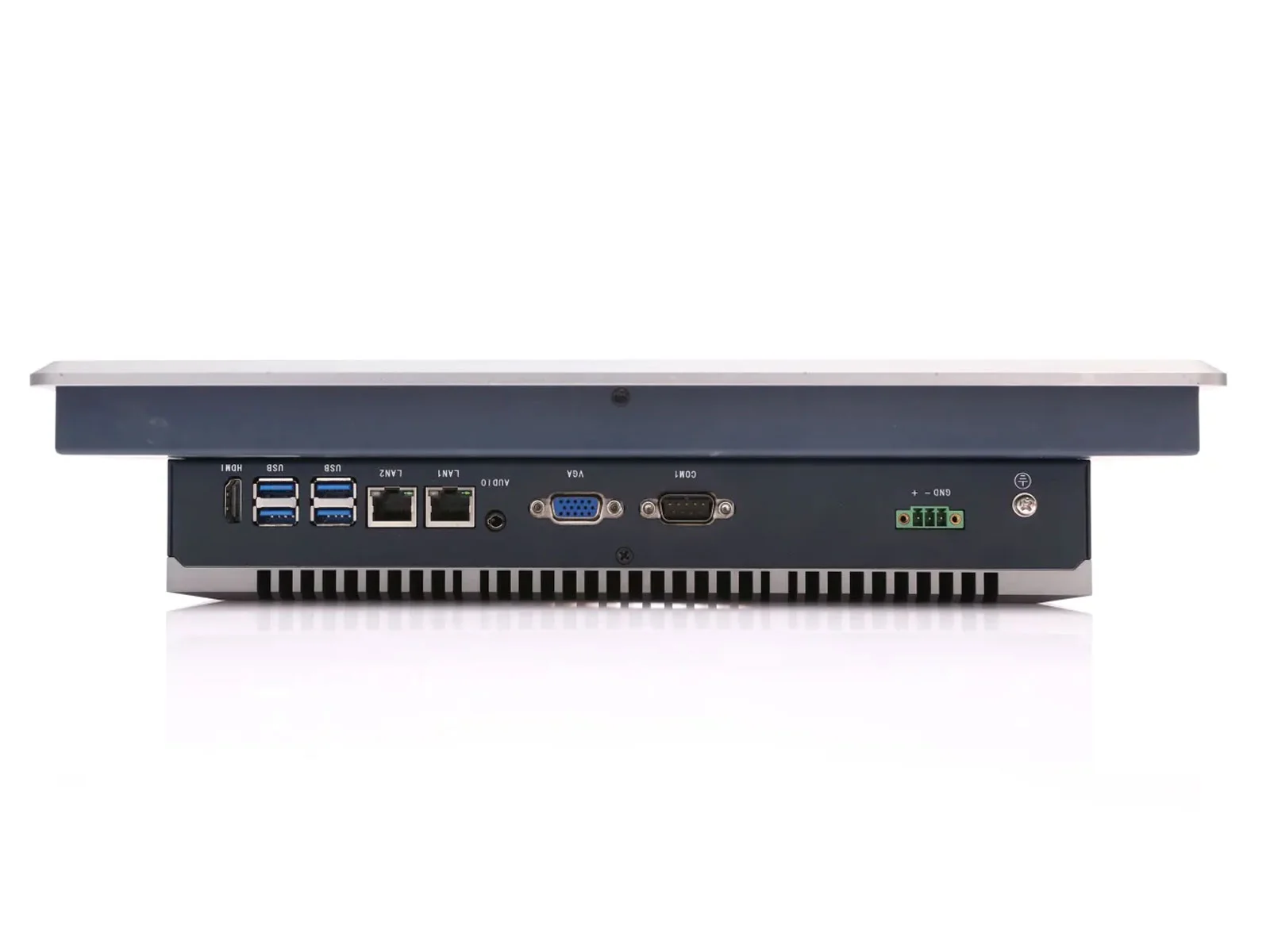

Das gesamte I/O ist auf der Rückseite des Panel-PC zentralisiert, sodass die Frontblende mit IP65 sauber für den Einbau-Konsoleneinsatz bleibt.
Teilen Sie uns Ihren Projekthintergrund, Ihre Bildschirmgrößenanforderungen, Ihren I/O- und Strombedarf sowie die Bestellmenge mit. Unsere Ingenieure antworten innerhalb von 24 Stunden mit einem vollständigen Datenblatt, Angebot und einem Muster-Bewertungsplan.
