19 Zoll P-CAP 10-Punkt-kapazitiver Touch + IP65-Frontblende, angetrieben von Intel® Celeron® J6412 — ein Industrie-Touch-Panel-PC
Der CESIPC EPC-S1972A Industrie-Touch-Panel-PC ist eine hochzuverlässige Embedded-Computing-Plattform für multiport-, unbeaufsichtigte Anwendungen in der Fertigung. Er verwendet ein 19-Zoll-5:4-SXGA-TFT-LED-LCD-Display in Industriequalität mit projiziert-kapazitivem P-CAP 10-Punkt-Touch und einer IP65-zertifizierten Frontblende und eignet sich für anspruchsvolle Feldumgebungen wie Fertigung, Lagerhaltung und Transport. Der Kern basiert auf der modularen EPC-307A-Architektur mit einem Intel® Celeron® J6412 Quad-Core-Prozessor, zwei Gigabit-Ethernet und umfangreichem Industrie-I/O und unterstützt einen 9-36V Weitbereichs-DC-Eingang. Das Gerät kombiniert die FlexCore™ modulare Architektur und die SafeCore™ Zuverlässigkeitserweiterungen für hohe Wartbarkeit und langfristige Zuverlässigkeit in Industriesteuerung, Datenerfassung und HMI-Anwendungen.
19 Zoll P-CAP Industrie-Touchscreen + IP65-Frontblende + FlexCore™ Modular — die Standardlösung für industrielle HMI / Vor-Ort-Visualisierung.
Projiziert-kapazitiver Touch (P-CAP) mit 10-Punkt-Multi-Touch, SXGA TFT LED LCD mit 1280 × 1024 Auflösung und einem 300-350 cd/m² Standard-Industriepanel (Hochhelligkeit 500-1000 nits optional). 50.000 Stunden Hintergrundbeleuchtungslebensdauer.
IP65-zertifizierter Frontblendenschutz mit einer hochfesten Aluminiumlegierung 6061 + Blechstruktur. Widersteht Staub, Öl und Washdown-Sprühnebel in der Fertigung für stabilen Langzeitbetrieb.
Intel® Celeron® J6412 4C4T, bis zu 2.6 GHz Boost und nur 10W TDP. 10-nm-Prozess für geringe Wärmeentwicklung und hohe Stabilität.
Unterstützt eingebaute Panel-Montage (19 Zoll Standardausschnitt) und VESA 75×75 Wandmontage. Beide Methoden decken die Schaltschrankeinbettung und die eigenständige Wandmontage ab.
Touchscreen und Mainboard sind konstruktiv entkoppelt: Das Display bleibt langfristig verfügbar, während das Mainboard projektbezogen für mehr Rechenleistung aufgerüstet werden kann. Ein einheitlicher Formfaktor deckt CPU-Versionen von i3 bis i7 / J1900 bis J6412 ab und senkt durch Plattformisierung die Wartungskosten.
4× USB 3.0 + 2× USB 2.0 + 4× RS-232 + 2× RS-485 + 2× GbE + HDMI + VGA + Audio. Hochdichtes Layout mit mehreren seriellen Schnittstellen.
1× Mini-PCIe-Erweiterungssteckplatz für optionale Dual-Band-Wi-Fi- / Bluetooth- / 4G- / 5G-Kommunikationsmodule, flexibel anpassbar an drahtlose Vernetzung in der Fertigung und Fernüberwachung.
3-polige steckbare Phoenix-Klemme mit 9-36V DC Weitbereichseingang. Vierfacher Schutz gegen Überspannung / Überstrom / Verpolung / Überspannungsspitzen.
Druckgegossene Rippenkühlung aus hochfester Aluminiumlegierung 6061 mit null beweglichen Teilen — wartungsfrei, staub- und vibrationsbeständig.
Basiert auf der FlexCore™ Vier-Elemente-Architektur: i-Core Smart-Core + i-Function Erweiterung + i-Connect Schnittstelle + Smart-Thermomanagement. Einheitliche Schnittstelle · einheitliche Struktur · einheitliche Stromversorgung · freie Erweiterung.
Vier Schutzmechanismen arbeiten zusammen: ① Stromschutz (Überspannung/Überstrom/Verpolung/Überspannungsspitzen) + ② Notstrom (intelligente Lithium-Batterie-Pufferung bei Stromausfall) + ③ Start-/Stopp-Steuerung (automatisches Einschalten nach Wiederherstellung) + ④ Systemselbstwiederherstellung (Watchdog + Neustart bei Störung).
Datenblatt V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Schwankungen am Chipmarkt können sich Schlüsselkomponenten ändern; finale Spezifikationen vorbehaltlich der Bestätigung durch den Vertrieb.
| Parameter | Spezifikation |
|---|---|
| Prozessor | Intel® Celeron® J6412 |
| Kerne | 4 |
| Threads | 4 |
| Frequenz | 2.0~2.6 GHz |
| Cache | 4 MB L3 Cache，1.5 MB L2 Cache |
| TDP | 10W |
| Grafik | Intel UHD Graphics 32EU |
| Arbeitsspeicher | DDR4 4~32 GB |
| Speicher | 1× mSATA SSD |
| Parameter | Spezifikation |
|---|---|
| USB 2.0 | 4 |
| USB 3.0 | 2 |
| RS232 | 4 |
| RS485 | 2 |
| VGA | 1 |
| HDMI | 1 |
| Gigabit Ethernet | 2 × LAN |
| Audio | 3.5mm TRRS |
| Wi-Fi (optional) | Dual-Band 2.4G/5G Wi-Fi-Karte |
| 4G/5G (optional) | 4G/5G LTE (optional) |
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 1× 3-polige steckbare Klemme, 9~36V DC Weitbereichsspannung |
| ATX-Schalter | 1× ATX-Netzschalter |
| Einschaltmodus | AT/ATX-Modusschalter (integriert) |
| Parameter | Spezifikation |
|---|---|
| Abmessungen | 443.0 (L) ×368.0 (B) ×75.1 (H) mm |
| Einbaumaße | 411.9 (L) ×342.9 (B) mm (Panelausschnitt) |
| Gewicht | 4.2 kg Nettogewicht |
| Gehäusematerial | Hochfeste Aluminiumlegierung 6061 |
| Mechanische Struktur | Strangpressaluminium + Blech |
| Montage | Panel-Mount / VESA 75×75 Wandmontage |
| Reset-Schalter | 1× Reset-Schalter |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 60.000 Std. |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereichstemperatur -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereichstemperatur -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMC | CE、FCC（EN 55032 & EN 55035） |
| EMC Harmonics | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 19 Zoll (5:4) |
| Displaytyp | SXGA TFT LED LCD |
| Auflösung | 1280 × 1024 |
| Farben | 16.2M |
| Helligkeit | 350 cd/m² |
| Kontrastverhältnis | 500:1 |
| Hintergrundbeleuchtungslebensdauer | 50.000 Std. |
| Touch-Technologie | Projiziert-kapazitiv (P-CAP), 10-Punkt |
| Touch-Schutzart | IP65 (Frontblende) |
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot-LOGO / OEM |

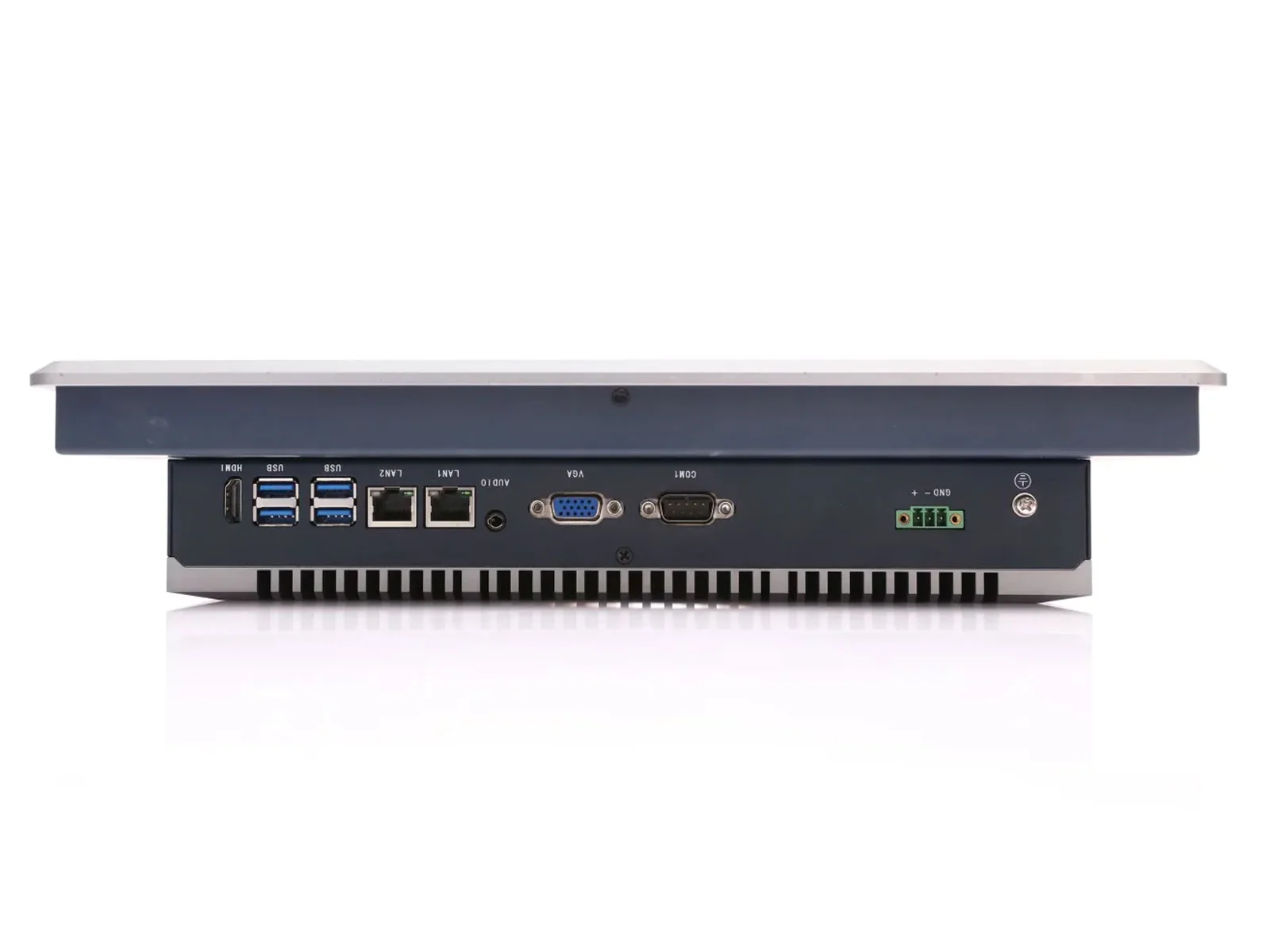

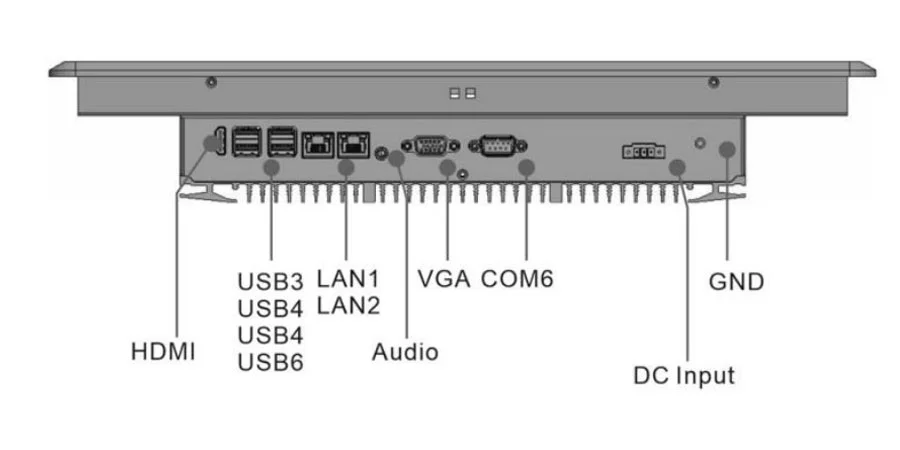

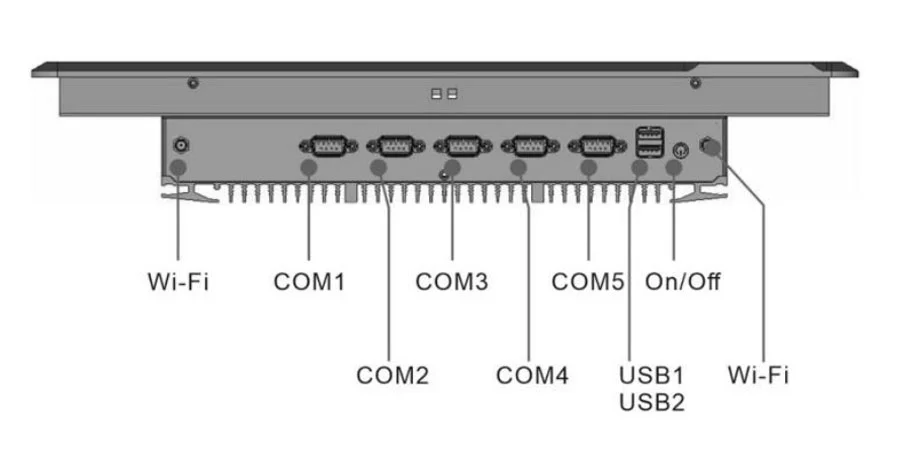

Das gesamte I/O ist auf der Rückseite des Panel-PCs zentralisiert, sodass die Frontblende mit IP65 für den eingebauten Konsoleneinsatz sauber bleibt.

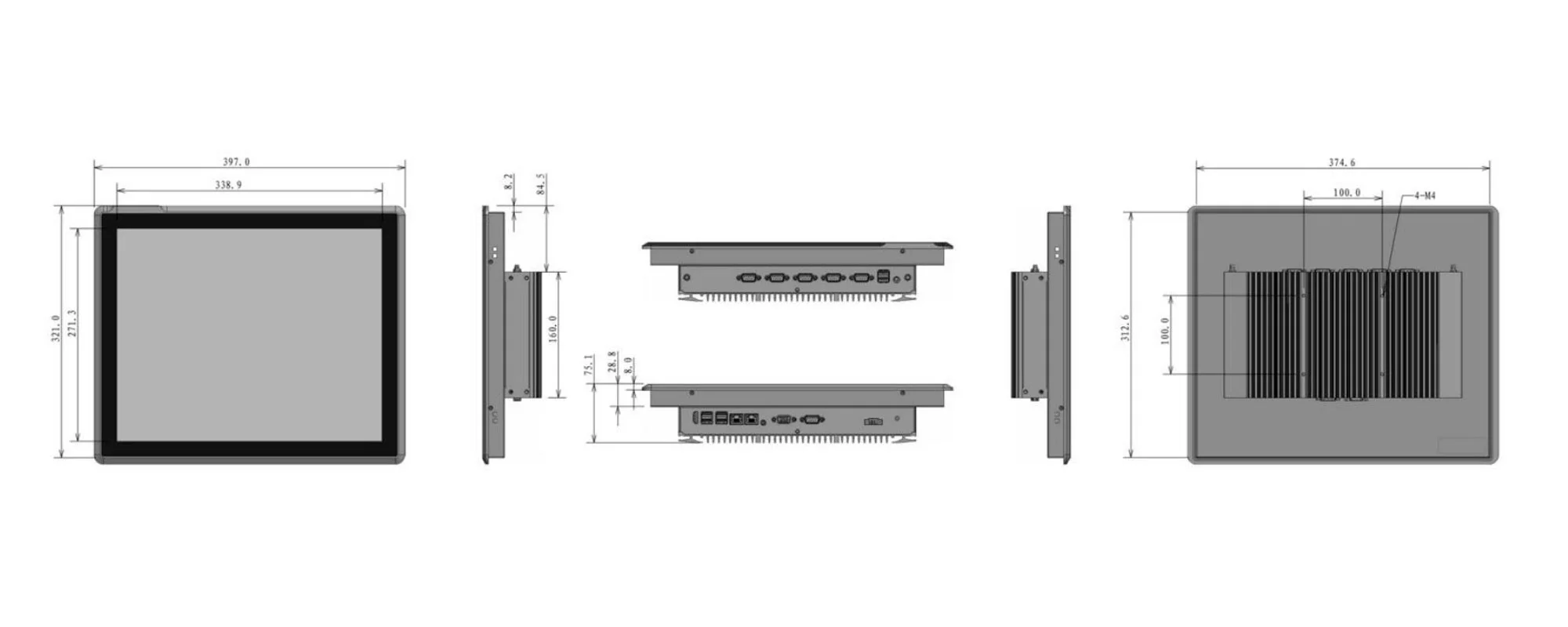

19 Zoll Standardausschnitt · Panel-Mount + VESA 75×75 Doppelmontage.
Die folgenden Standardkonfigurationen können direkt bestellt werden; für kundenspezifische CPU / Arbeitsspeicher / Speicher / I/O-Boards kontaktieren Sie bitte den Vertrieb.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C20.05.05.001 | EPC-S1972A | Intel® Celeron® J6412，19" P-CAP | 8GB DDR4 | SSD 128GB |
| 02 | C20.05.05.002 | EPC-S1972A | Intel® Celeron® J6412，19" P-CAP | 16GB DDR4 | SSD 256GB |
Hinweis: Aufgrund von Marktschwankungen können sich Schlüsselkomponenten wie CPU-Modell, Arbeitsspeicher und Speicher ändern; bitte kontaktieren Sie unser Vertriebsteam für Details.
Aufgebaut auf einem 19 Zoll P-CAP Industrie-Touchscreen + IP65-Schutz + Multi-Seriell-Erweiterung wird der EPC-S1972A breit über die folgenden 4 Arten von Industriestandorten eingesetzt.
Teilen Sie uns Ihren Projekthintergrund, Ihre Bildschirmgrößenanforderungen, Ihren I/O- und Strombedarf sowie Ihr Bestellvolumen mit. Unsere Ingenieure antworten innerhalb von 24 Stunden mit einem vollständigen Datenblatt, Angebot und Mustervaluierungsplan.
