15 Zoll 5-Draht-Resistiv-Touch + Handschuhbedienung
5-Draht-Resistiv-Touchscreen, der auf behandschuhte Hände, Fingerlinge und ölige/nasse Finger reagiert, XGA TFT LED LCD 1024 × 768, 350 cd/m² Industriedisplay. 50.000 Stunden Backlight-Lebensdauer.
EPC-S1571A · 15" 5-WIRE RESISTIVE · INTEL® CELERON® J6412
15 Zoll Quadratbildschirm 5-Draht-Resistiv-Touch + IP65-Frontblende — ein modularer Industrie-Panel-PC mit Intel® Celeron® J6412 · stromsparender J6412 · Multi-Serial
EPC-S1571A J6412 15 Zoll Resistiv-Touch-Panel-PC | 5-Draht + IP65
Der EPC-S1571A Industrie-Panel-PC ist eine hochzuverlässige Embedded-Computing-Plattform für Industriestandorte mit vielen Schnittstellen und unbeaufsichtigtem Betrieb. Er nutzt ein 15-Zoll-4:3-Industrie-XGA-TFT-LCD mit 5-Draht-Resistiv-Touch, das Handschuhbedienung unterstützt und auch bei Öl, Feuchtigkeit und Staub bedienbar bleibt. Die Frontblende ist nach IP65 ausgelegt — für Fabrik-, Lager-, Verkehrs- und andere anspruchsvolle Umgebungen. Die Kernrechenleistung basiert auf der modularen EPC-107A-Architektur mit einem Intel® Celeron® J6412 Quad-Core-Prozessor, zwei Gigabit-Ethernet-Ports und umfangreichem Industrie-I/O und unterstützt 9-36V Weitbereichs-DC-Eingang. Durch die Kombination von FlexCore™ Modular Architektur und SafeCore™ Zuverlässigkeitsverbesserung bietet er hohe Wartungsfreundlichkeit und langfristige Zuverlässigkeit für Industriesteuerung, Datenerfassung und HMI-Anwendungen.
Typische Anwendungen
15"5-Draht-Resistiv-Touch
J6412Quad-Core stromsparend
10Wgeringe Verlustleistung TDP
9-36VWeitbereichs-Spannungseingang
PRODUKT-HIGHLIGHTS
EPC-S1571A Elf Kernmerkmale
Stromsparender J6412 · Multi-Serial · FlexCore™ Modular · SafeCore™ Zuverlässigkeit — für industrielle HMI und Visualisierung vor Ort.
trennbares Display + modular
Trennbares Design aus Touchscreen und Mainboard: Das Display bleibt langfristig wartbar, während das Mainboard je nach Projekt aufgerüstet wird. Ein Formfaktor deckt mehrere CPU-Varianten ab und senkt die Wartungskosten durch Plattformisierung.
Elkhart Lake J6412 stromsparend
Intel® Celeron® J6412 4C/4T, bis zu 2.6 GHz Boost, nur 10W TDP. Der 10-nm-Prozess sorgt für geringe Wärmeentwicklung und hohe Stabilität.
IP65 staub- und wasserdichte Frontblende
Frontblendenschutz nach IP65 mit einer Struktur aus hochfester 6061-Aluminiumlegierung + Blech. Widersteht Industriestaub, Öl und Washdown-Sprühnebel für langfristig stabilen Betrieb.
Panel-Mount / VESA Doppelmontage
Unterstützt Einbau-Panel-Montage (15-Zoll-Quadratbildschirm-Standardausschnitt) und Standard-VESA-75×75-Wandmontage für sowohl schrankintegrierten als auch eigenständigen Wandeinbau.
umfangreiches Industrie-I/O
4× USB 3.0 + 2× USB 2.0 + 4× RS-232 + 2× RS-485 + 2× GbE + HDMI + VGA + Audio. Hochdichtes Multi-Serial-Layout.
Mini-PCIe Funkerweiterung
1× Mini-PCIe-Erweiterungssteckplatz mit optionalen Dual-Band Wi-Fi / Bluetooth / 4G / 5G Kommunikationsmodulen, flexibel anpassbar an drahtlose Vernetzung in der Werkstatt und Fernüberwachung.
9-36V Weitbereichs-Phoenix-Klemme
3-polige steckbare Phoenix-Klemme mit 9-36V DC Weitbereichs-Eingang. Vierfacher Schutz gegen Überspannung / Überstrom / Verpolung / Surge.
FlexCore™ modulare Hardware-Architektur
Basiert auf der FlexCore™ vierteiligen Architektur: i-Core + i-Function Erweiterung + i-Connect I/O + Smart Thermal. Einheitliche Schnittstelle · einheitliche Struktur · einheitliche Stromversorgung · freie Erweiterung.
SafeCore™ Zuverlässigkeit in Industriequalität
Vier koordinierte Schutzmechanismen: ① Stromversorgungsschutz (Überspannung / Überstrom / Verpolung / Surge) + ② Notstrom (intelligenter Lithium-Akku-Ausfallpuffer) + ③ Power-Cycle-Steuerung (automatisches Einschalten nach Stromausfall) + ④ System-Selbstwiederherstellung (Watchdog + Neustart bei Fehler).
Multi-OS-Unterstützung
Windows 10 / 11 · CentOS · Ubuntu 16.04 / 18.04 / 20.04 / 22.04. BIOS-Anpassung, Boot-LOGO und OEM-Branding unterstützt.
PRODUKTGALERIE

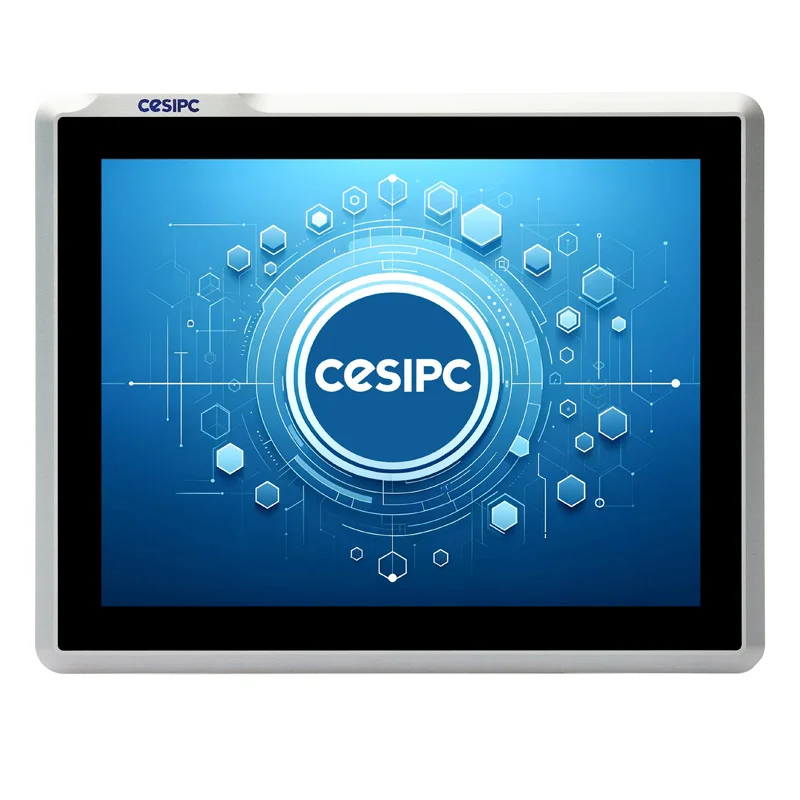

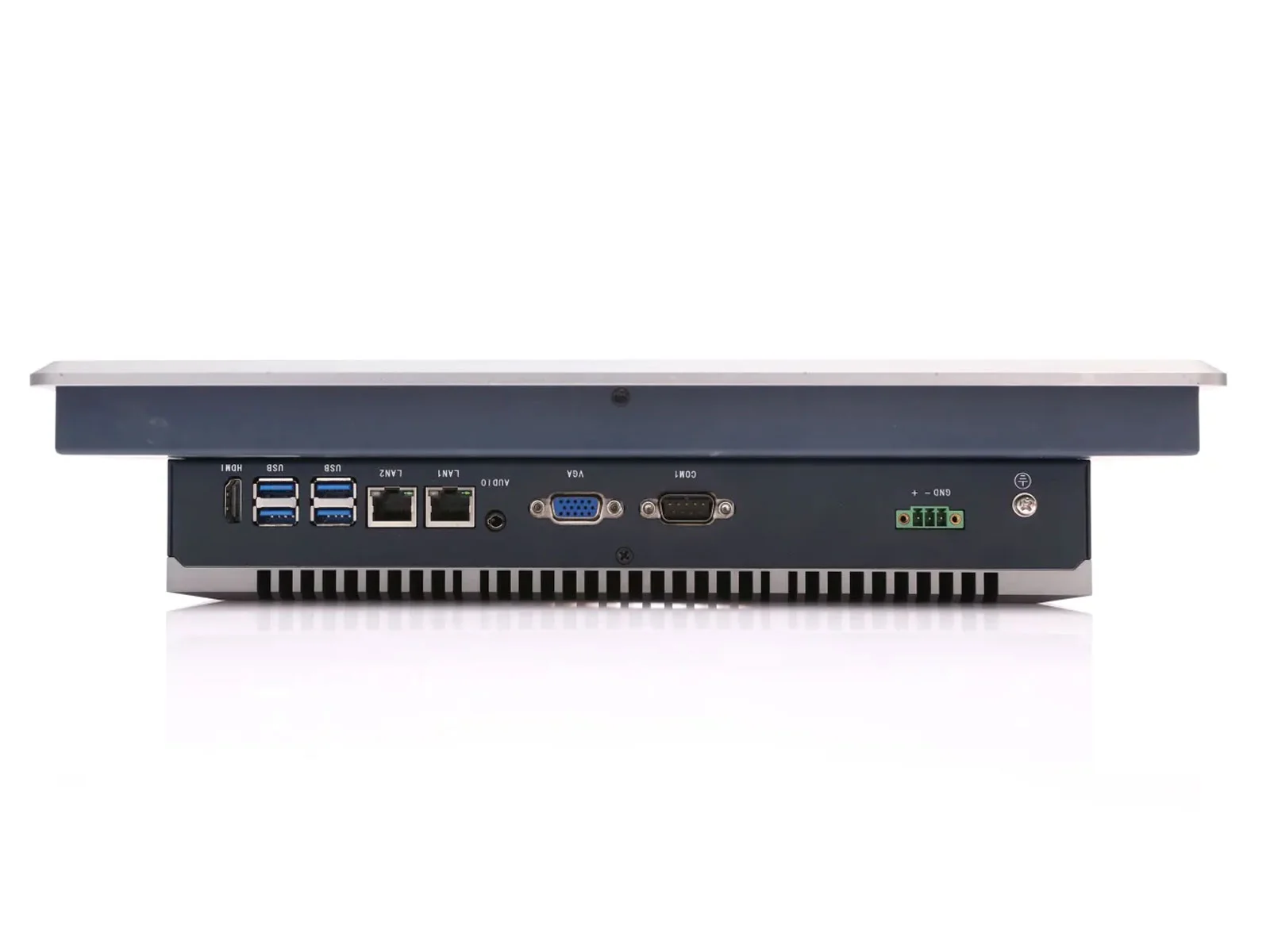

Produktgalerie
SPEZIFIKATIONEN
EPC-S1571A Vollständige Spezifikationen
Datenblatt V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Schwankungen am Chipmarkt können sich Schlüsselkomponenten ändern; die endgültigen Spezifikationen sind durch den Vertrieb zu bestätigen.
Kern-Hardware
| Parameter | Spezifikation |
|---|---|
| Prozessor | Intel® Celeron® J6412 |
| Kerne | 4 |
| Threads | 4 |
| Taktfrequenz | 2.0~2.6 GHz |
| Cache | 4 MB L3 Cache，1.5 MB L2 Cache |
| TDP | 10W |
| Grafik | Intel UHD Graphics 32EU |
| Arbeitsspeicher | DDR4 4~32 GB |
| Speicher | 1× mSATA SSD |
I/O-Schnittstellen
| Parameter | Spezifikation |
|---|---|
| USB 2.0 | 4 |
| USB 3.0 | 2 |
| RS232 | 4 |
| RS485 | 2 |
| VGA | 1 |
| HDMI | 1 |
| Gigabit Ethernet | 2 × LAN |
| Audio | 3.5mm TRRS |
| Wi-Fi (optional) | Dual-Band 2.4G/5G Wi-Fi-Karte |
| 4G/5G (optional) | 4G/5G LTE (optional) |
Spannungseingang
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 1× 3-polige steckbare Klemme, 9~36V DC Weitbereich |
| ATX-Schalter | 1× ATX-Netzschalter |
| Einschaltmodus | AT/ATX-Modus-Umschalter (integriert) |
Physische Eigenschaften
| Parameter | Spezifikation |
|---|---|
| Abmessungen | 359.9 (L) ×283.9 (B) ×75.1 (H) mm |
| Einbaumaße | 342.4 (L) ×269.4 (B) mm (Panel-Ausschnitt) |
| Gewicht | 4.3 kg Nettogewicht |
| Gehäusematerial | hochfeste 6061-Aluminiumlegierung |
| Mechanische Struktur | Strangpress-Aluminium + Blech |
| Montage | Panel-Mount / VESA 75×75 Wandmontage |
| Reset-Schalter | 1× Reset-Schalter |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 60,000 hrs |
Betriebsumgebung
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereichstemperatur -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereichstemperatur -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMC | CE、FCC（EN 55032 & EN 55035） |
| EMC Harmonics | EN IEC 61000-3-2 |
Touch & Display
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 15" (4:3) |
| Displaytyp | XGA TFT LED LCD |
| Auflösung | 1024 × 768 |
| Farben | 16.2M |
| Helligkeit | 350 cd/m² |
| Kontrastverhältnis | 500:1 |
| Backlight-Lebensdauer | 50,000 hrs |
| Touch-Technologie | 5-Draht resistiv |
| Touch-Schutzart | IP65 (Frontblende) |
Betriebssystem
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
Zertifizierung & Konformität
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot LOGO / OEM |
I/O-LAYOUT
I/O-Layout der Seiten-/Rückseite
Sämtliches I/O ist auf der Rückseite des Panel-PCs zentralisiert, sodass die Frontblende sauber nach IP65 bleibt — ideal für den Einbau in Konsolen.

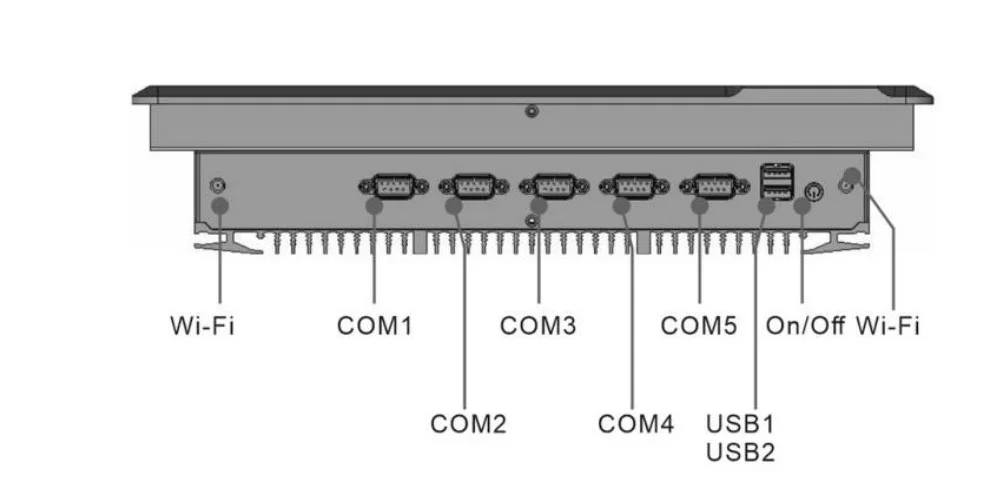

Seiten-/Oberseite

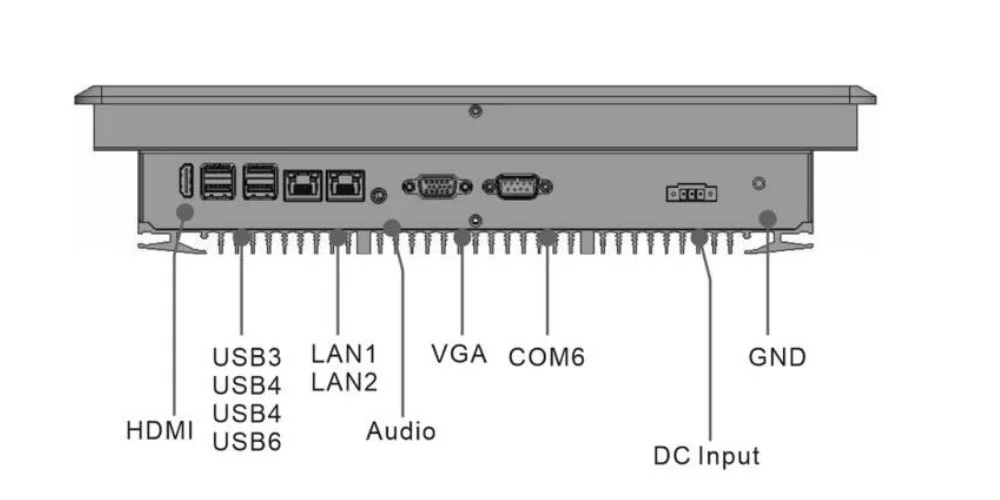

Unter-/Rückseite
ABMESSUNGEN

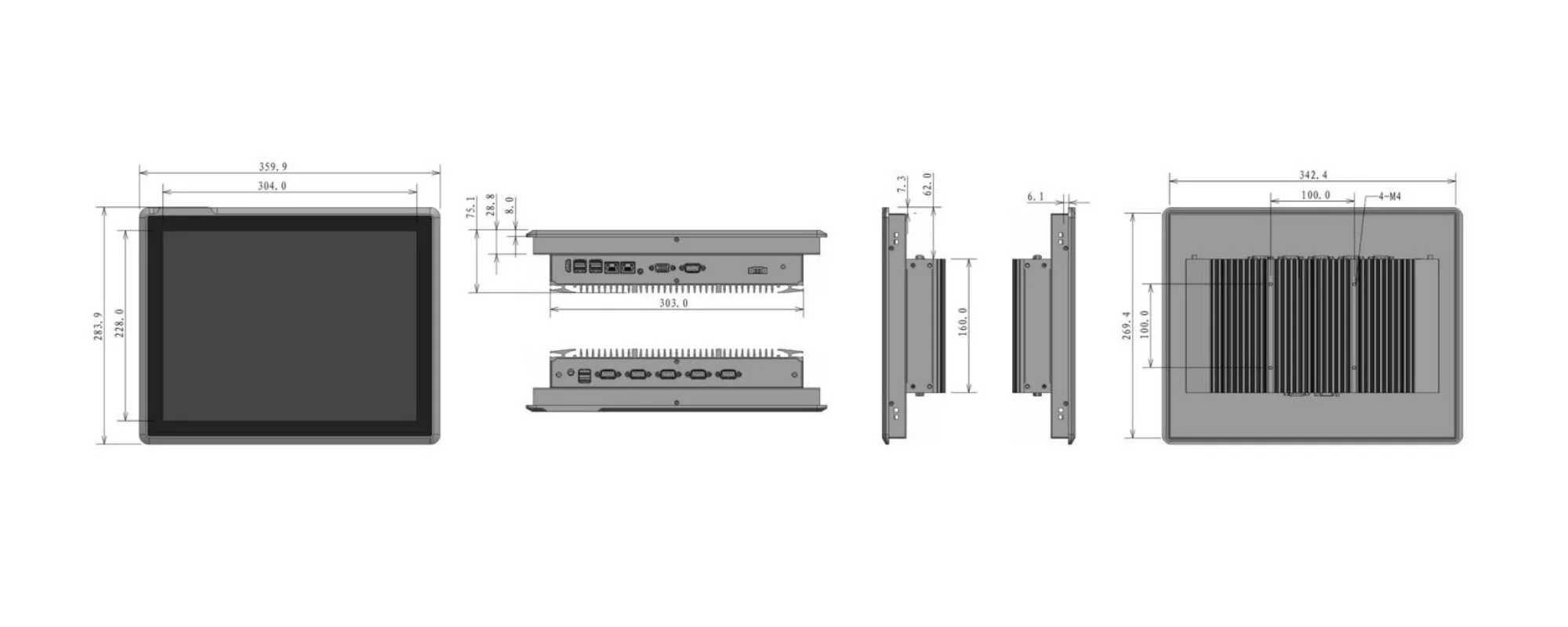

Abmessungen — Dreitafelprojektion (mm)
15-Zoll-Quadratbildschirm-Standardausschnitt · Panel-Mount + VESA 75×75 Doppelmontage.
BESTELLINFORMATIONEN
Bestellinformationen · Artikelnummer
Die folgenden Standardkonfigurationen können direkt bestellt werden; für individuelle CPU / Arbeitsspeicher / Speicher / I/O-Boards wenden Sie sich bitte an den Vertrieb.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C20.03.05.001 | EPC-S1571A | Intel® Celeron® J6412，15" P-CAP | 4GB DDR4 | SSD 128GB |
| 02 | C20.03.05.002 | EPC-S1571A | Intel® Celeron® J6412，15" P-CAP | 8GB DDR4 | SSD 256GB |
| 03 | C20.03.05.003 | EPC-S1571A | Intel® Celeron® J6412，15" P-CAP | 8GB DDR4 | SSD 512GB |
| 04 | C20.03.05.004 | EPC-S1571A | Intel® Celeron® J6412，15" P-CAP | 32GB DDR4 | SSD 1TB |
Hinweis: Aufgrund von Schwankungen am Chipmarkt können sich Schlüsselkomponenten wie CPU, Arbeitsspeicher und Speicher ändern; bitte wenden Sie sich für Details an unser Vertriebsteam.
ANWENDUNGEN
EPC-S1571A Typische Anwendungen
Mit 15-Zoll-Resistiv-Touchscreen + IP65-Schutz + FlexCore™ Modular wird der EPC-S1571A breit an den folgenden Industriestandorten eingesetzt.
EPC-S1571A Auswahlberatung
Nennen Sie uns Ihren Projekthintergrund, Anforderungen an Bildschirmgröße, I/O und Stromversorgung sowie die Bestellmenge, und unsere Ingenieure antworten innerhalb von 24 Stunden mit einem vollständigen Datenblatt + Angebot + Plan zur Prototyp-Evaluierung.
