12,1 Zoll Quadratbildschirm mit 5-Draht-Resistiv-Touch + IP65-Frontblende — ein modularer Industrie-Panel-PC mit Intel® Core™ der 12. Generation · Gummi-Vulkanisierung · vibrationsfester Handschuh-Touch
Der EPC-S1221O-SR ist eine hochzuverlässige Embedded-Touch-Computing-Plattform, die speziell für Werkstätten zur Gummi- / Reifenvulkanisierung entwickelt wurde und auch bei hoher Temperatur, Feuchtigkeit, starker Staubbelastung, kräftigen Vibrationen und 24-Stunden-Dauerbetrieb stabil läuft. Sie ist gegen die für Vulkanisierungsanlagen typischen Anforderungen wie Korrosion, Öl, Vibration und langen unbeaufsichtigten Betrieb gehärtet und bietet eine stabile, sichere HMI- und Steuerungs-Computing-Plattform für Vulkanisiermaschinen, Formmaschinen und Pressen. Sie eignet sich für die lokale Vulkanisiersteuerung und HMI-Bedienung, die Datenerfassung und Echtzeitüberwachung in der Werkhalle, das Prozessparameter-Management, die Anlagenvernetzung sowie die Digitalisierung von Gummiproduktionslinien — eine zuverlässige Lösung für die Industrieautomation in der Vulkanisierungsbranche.
Gummi-vulkanisierungstauglich · vibrationsfester Handschuh-Touch · FlexCore™ Modular · verbesserte SafeCore™ Zuverlässigkeit — für industrielle HMI und Vor-Ort-Visualisierung.
5-Draht-Resistiv-Touchscreen, der auf behandschuhte Hände, Fingerlinge sowie ölige/nasse Finger reagiert, XGA TFT LED LCD 1024 × 768, 350 cd/m² Industriedisplay. 50.000 Stunden Hintergrundbeleuchtungs-Lebensdauer.
Ein 5-Draht-Resistiv-Touchscreen + einteilige Druckguss-Metallstruktur + vibrationsdämpfende Komponenten, speziell für Gummi-Vulkanisierung, Pressen, Spritzguss und Gießerei sowie weitere Umgebungen mit starker Vibration konzipiert, vollständig mit Handschuhen bedienbar.
Intel® Core™ i3-1215U / i5-1235U / i7-1255U in drei Leistungsstufen. Ein 10C/12T-Leistungscluster mit integrierter Iris-Xe-Grafik vereint Leistung und Effizienz.
Frontblende mit Schutzart IP65 und einer Struktur aus hochfester 6061-Aluminiumlegierung + Blech. Hält Industriestaub, Öl und Washdown-Sprühnebel stand und sorgt für langfristig stabilen Betrieb.
Unterstützt Panel-Einbaumontage (Standard-Ausschnitt für 12" Quadratbildschirm) und standardmäßige VESA-75×75-Wandmontage — sowohl für den Schaltschrankeinbau als auch für die eigenständige Wandmontage.
4× USB 3.0 + 2× USB 2.0 + 4× RS-232 + 2× RS-485 + 2× GbE + HDMI + VGA + Audio. Hochdichtes Multi-Serial-Layout.
1× Mini-PCIe-Erweiterungssteckplatz mit optionalen Dual-Band-Wi-Fi- / Bluetooth- / 4G- / 5G-Kommunikationsmodulen, flexibel anpassbar an drahtlose Werkstattvernetzung und Fernüberwachung.
3-polige steckbare Phoenix-Klemme mit 9-36V DC Weitspannungseingang. Vierfacher Schutz gegen Überspannung / Überstrom / Verpolung / Surge.
Basiert auf der FlexCore™ Vier-Element-Architektur: i-Core + i-Function-Erweiterung + i-Connect I/O + Smart Thermal. Einheitliche Schnittstelle · einheitliche Struktur · einheitliche Stromversorgung · freie Erweiterung.
Vier aufeinander abgestimmte Schutzmechanismen: ① Stromschutz (Überspannung / Überstrom / Verpolung / Surge) + ② Notstrom (intelligenter Lithium-Akku-Ausfallpuffer) + ③ Power-Cycle-Steuerung (automatisches Einschalten nach Stromausfall) + ④ System-Selbstwiederherstellung (Watchdog + Neustart bei Fehler).
Windows 10 / 11 · CentOS · Ubuntu 16.04 / 18.04 / 20.04 / 22.04. BIOS-Anpassung, Boot-LOGO und OEM-Branding werden unterstützt.
Datenblatt V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Marktschwankungen bei Chips können zentrale Komponenten abweichen; die endgültigen Spezifikationen sind durch den Vertrieb zu bestätigen.
| Parameter | Intel® Core™ i3-1215U | Intel® Core™ i5-1235U | Intel® Core™ i7-1255U |
|---|---|---|---|
| Prozessor | i3-1215U | i5-1235U | i7-1255U |
| Kerne | 6 (2P+4E) | 10 (2P+8E) | 10 (2P+8E) |
| Threads | 8 | 12 | 12 |
| Frequenz | 1.2~4.4 GHz | 1.3~4.4 GHz | 1.7~4.7 GHz |
| Cache | 10 MB L3 Cache | 12 MB L3 Cache | 12 MB L3 Cache |
| TDP | 15W | ||
| Grafik | Intel UHD Graphics (64 EUs) | Intel Iris Xe Graphics (80 EUs) | Intel Iris Xe Graphics (96 EUs) |
| Arbeitsspeicher | 8~32 GB DDR5 | ||
| Speicher | 2 × M.2 NVMe | ||
| Parameter | Spezifikation |
|---|---|
| USB 2.0 | 2 |
| USB 3.0 | 4 |
| RS232 | 2 |
| RS485 | 1 |
| VGA | 1 |
| HDMI | 1 |
| Gigabit Ethernet | 2 × Intel I210 |
| Audio | 3.5mm TRRS |
| Wi-Fi (optional) | Dual-Band 2.4G/5G Wi-Fi-Karte |
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 1× 3-polige steckbare Klemme, 9~36V DC Weitspannung |
| ATX-Schalter | 1× ATX-Netzschalter |
| Einschaltmodus | AT/ATX-Modusumschalter (integriert) |
| Parameter | Spezifikation |
|---|---|
| Abmessungen | 328 (L) ×266 (B) ×74.6 (H) mm |
| Einbaumaße | 307 (L) ×236 (B) mm (Panel-Ausschnitt) |
| Gewicht | 2.91 kg Nettogewicht |
| Gehäusematerial | Hochfeste 6061-Aluminiumlegierung |
| Mechanische Struktur | Strangpressaluminium + Blech |
| Montage | Panel-Mount / VESA-75×75-Wandmontage |
| Reset-Schalter | 1× Reset-Schalter |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 60.000 Std. |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereichstemperatur -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereichstemperatur -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMC | CE、FCC（EN 55032 & EN 55035） |
| EMC Harmonics | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 12" (4:3) |
| Displaytyp | XGA TFT LED LCD |
| Auflösung | 1024 × 768 |
| Farben | 16.2M |
| Helligkeit | 350 cd/m² |
| Kontrastverhältnis | 500:1 |
| Lebensdauer Hintergrundbeleuchtung | 50.000 Std. |
| Touch-Technologie | 5-Draht-Resistiv |
| Touch-Schutzart | IP65 (Frontblende) |
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot-LOGO / OEM |

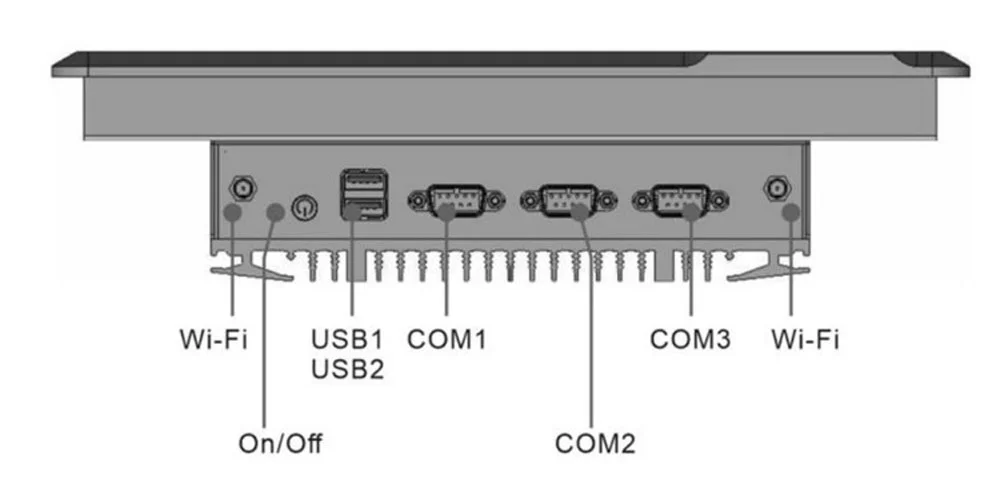

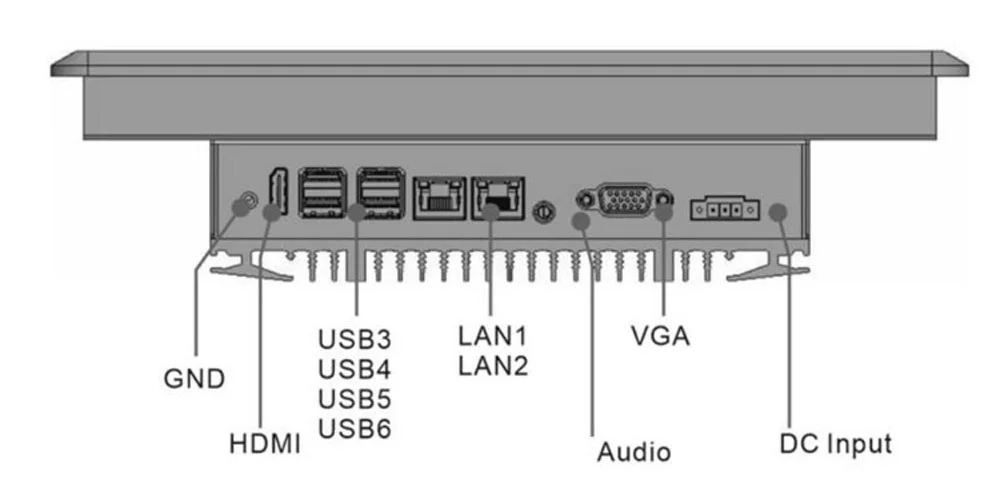

Sämtliche I/O ist auf der Rückseite des Panel-PCs gebündelt, sodass die Frontblende mit IP65 sauber bleibt — ideal für den Einbau in Konsolen.

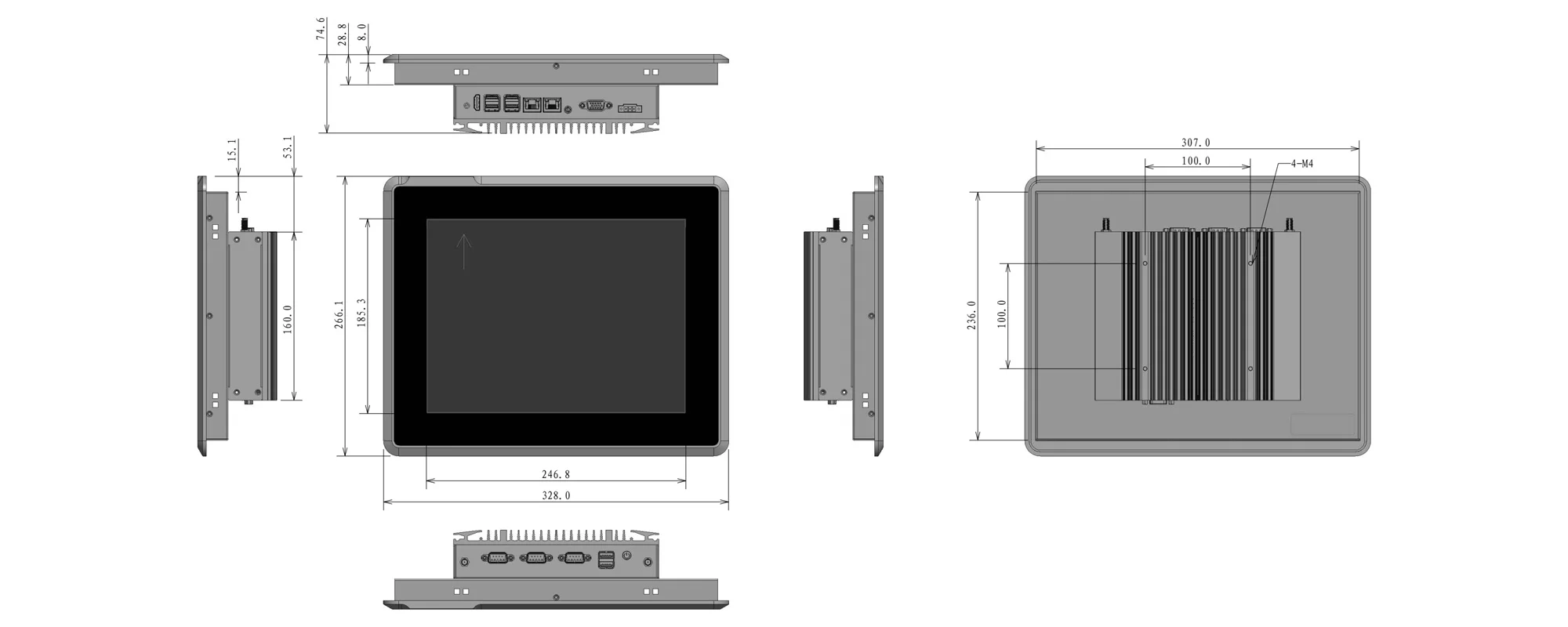

Standard-Ausschnitt für 12" Quadratbildschirm · Panel-Mount + VESA-75×75-Doppelmontage.
Die folgenden Standardkonfigurationen können direkt bestellt werden; für individuelle CPU / Arbeitsspeicher / Speicher / I/O-Boards wenden Sie sich bitte an den Vertrieb.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C11.01.04.016 | EPC-S1221O-SR | Intel® Core™ i3-1215U，12" P-CAP | 8GB DDR5 | SSD 256GB |
| 02 | C11.01.04.033 | EPC-S1221O-SR | Intel® Core™ i5-1235U，12" P-CAP | 8GB DDR5 | SSD 256GB |
| 04 | C11.01.04.034 | EPC-S1221O-SR | Intel® Core™ i7-1255U，12" P-CAP | 8GB DDR5 | SSD 256GB |
Hinweis: Aufgrund von Marktschwankungen können zentrale Komponenten wie CPU, Arbeitsspeicher und Speicher abweichen — die aktuelle Konfiguration erfragen Sie bitte bei unserem Vertriebsteam.
Mit 12" Resistiv-Touchscreen + IP65-Schutz + FlexCore™ Modular wird der EPC-S1221O-SR an den folgenden Industriestandorten breit eingesetzt.
Teilen Sie uns Ihren Projekthintergrund, Ihre Anforderungen an Bildschirmgröße, I/O und Stromversorgung sowie die Bestellmenge mit — unsere Ingenieure antworten innerhalb von 24 Stunden mit vollständigem Datenblatt + Angebot + Plan zur Prototypenbewertung.
