12,5 Zoll P-CAP 10-Punkt-kapazitiver Touch + IP65-Frontblende + Flaggschiff-NVIDIA Jetson Orin™ NX KI — ein integrierter HMI + KI Industrie-Panel-PC
Der EA-W12-N500 ist eine Edge-KI-Computing-Plattform in Industriequalität auf Basis des NVIDIA Jetson™ Moduls, ausgelegt für Vision-Inferenz, Echtzeit-Inspektion und intelligente Edge-Steuerung. Er unterstützt die Jetson Orin™ NX Serie, sodass Sie die Rechenleistung projektabhängig flexibel wählen können. Das Gerät integriert 4× PoE-Gigabit-Ports für die kombinierte Strom- und Datenversorgung von Industriekameras und Vision-Terminals sowie umfangreiches Industrie-I/O mit USB 3.0, Ethernet, seriellen Schnittstellen, CAN und GPIO. Mit 9-36V Weitbereichseingang, SafeCore™ Zuverlässigkeit in Industriequalität und robuster Bauweise läuft der EA-W12-N500 auch bei elektromagnetischen Störungen, Temperaturextremen und Vibration stabil — eine zuverlässige Plattform für Machine Vision und Edge-KI-Einsätze.
NVIDIA Jetson KI + 12,5 Zoll P-CAP-Touch + 4× PoE-Gigabit-Vision — ein integrierter HMI + KI Industrie-Panel-PC.
Angetrieben vom Jetson Orin™ NX 16GB / 8GB Modul mit bis zu 157 TOPS Edge-KI-Rechenleistung. Eine 8-Kern-A78AE-CPU @ 2,0 GHz + 1024-Core-Ampere-GPU + 32 Tensor Cores liefern Machine Vision und Edge-Entscheidungen auf Flaggschiff-Niveau.
Touch-Bedienung + KI-Inferenz in einem Gerät: Der 12,5 Zoll P-CAP-Touchscreen zeigt KI-Inferenzergebnisse, Vision-Inspektionsansichten und Statusentscheidungen direkt an. Kein externer HMI-Host erforderlich — Entscheidungen direkt vor Ort treffen.
1024-Core-NVIDIA-Ampere-GPU + 32 Tensor Cores mit 1173MHz. Unterstützt INT8- / FP16-Deep-Learning-Inferenz mit einer Leistung, die mit industriellen Server-GPUs konkurriert.
Native kompatibel mit NVIDIA JetPack 6.x (inkl. CUDA / cuDNN / TensorRT / DeepStream) auf dem Betriebssystem Ubuntu 22.04 LTS (L4T). Unterstützt gängige Frameworks wie TensorFlow / PyTorch / ONNX.
4× PoE-Gigabit-Ethernet-Ports versorgen Industriekameras, Vision-Terminals und IP-Kameras direkt mit Strom und Daten — kein externer PoE-Switch nötig. Eine durchgängige Vereinfachung der Machine-Vision-Systembereitstellung.

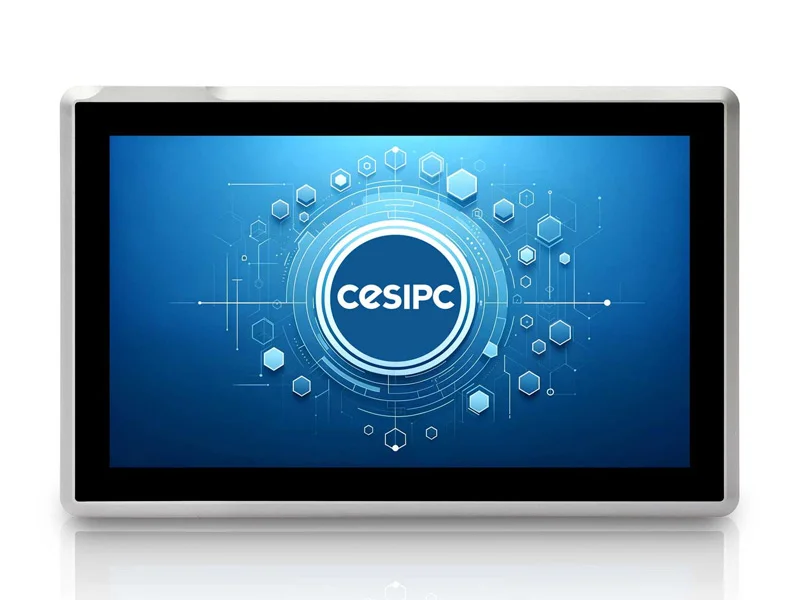

12,5 Zoll 16:9 FHD 1920×1080 Industriedisplay + projiziert-kapazitiver Touch (P-CAP), 10-Punkt-Multitouch. 300 cd/m² Helligkeit, 50.000 Stunden Hintergrundbeleuchtungslebensdauer, 16,7 Mio. Farben.
IP65-Schutz der Frontblende mit einer Konstruktion aus 6061-Aluminiumlegierung + Blech. Unterstützt Einbau-Panel-Montage und Standard-VESA-75×75-Wandmontage für Konsolen-, Workstation- und Leitstand-Einsatz.

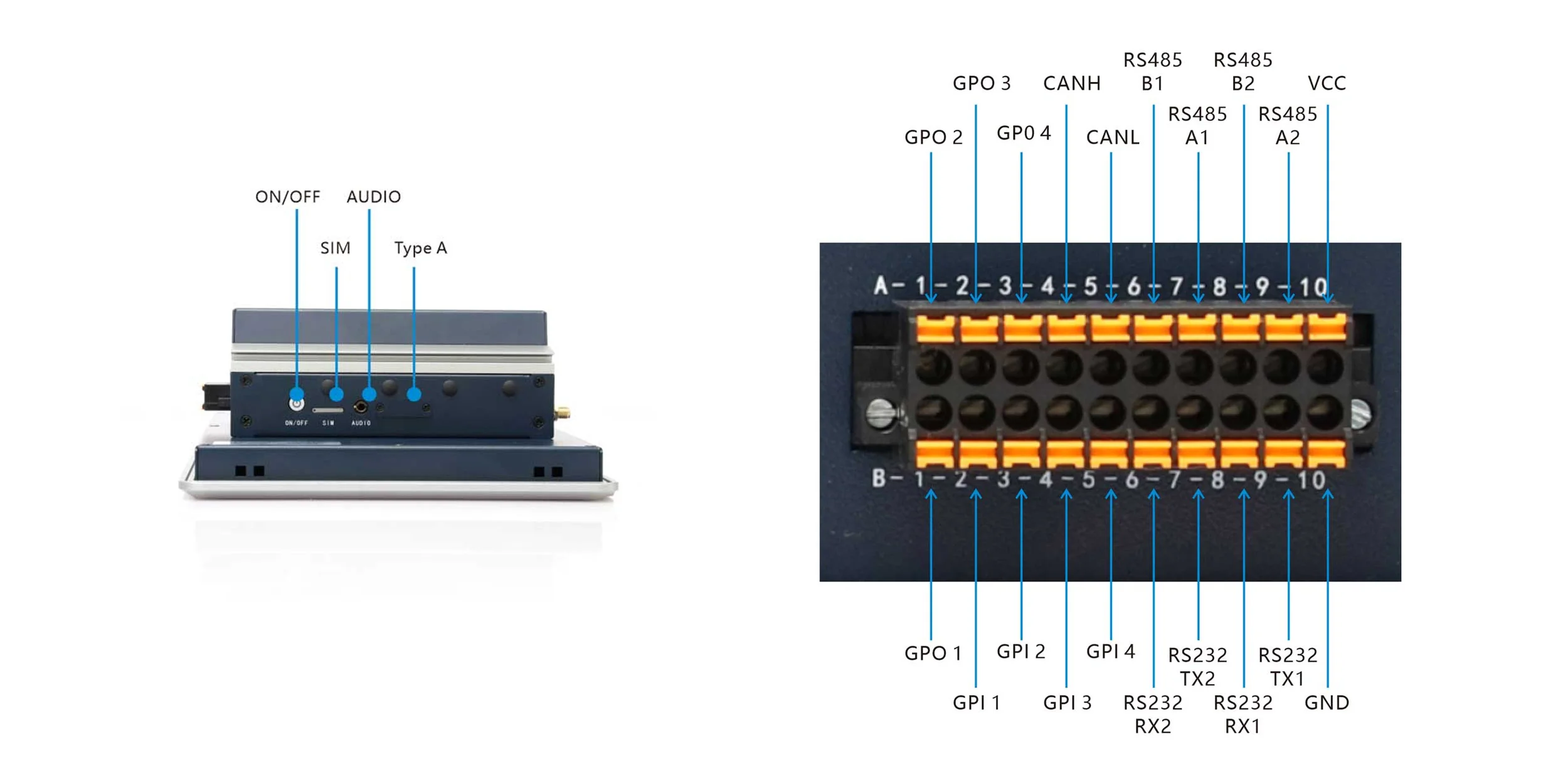

4× USB 3.0 + 4× COM (RS-232/485 wählbar) + 1× CAN + 8-Kanal-GPIO + HDMI 2.1 (8K30). Deckt Industriesteuerung, Datenerfassung, Feldbus-Kommunikation und hochauflösende externe Anzeige ab.
Integriert 2× Wi-Fi-Antennen + einen Mini-PCIe-Erweiterungssteckplatz mit optionalem 4G- / 5G-LTE-Multiband-Kommunikationsmodul. Unterstützt drahtlose Werkstattvernetzung, Fernüberwachung und Outdoor-Einsatz gleichermaßen.
3-polige steckbare Phoenix-Klemme mit 9-36V DC Weitbereichseingang. Vierfacher Schutz gegen Überspannung / Überstrom / Verpolung / Überspannungsstöße für industrielle Stromnetzschwankungen.
FlexCore™ Vier Elemente (i-Core + i-Function + i-Connect + Smart-Thermal) bieten einen modularen Aufrüstpfad, dazu SafeCore™ Vierfachschutz (Strom / Notstrom / Start-Stopp / System-Wiederherstellung). Die Jetson-Rechenleistung ist aufrüstbar und das Gerät läuft stabil rund um die Uhr.
Datenblatt V1.0 · aktualisiert am 20.03.2026 · NVIDIA Jetson Modul und JetPack-Version vorbehaltlich der Bestätigung durch den Vertrieb.
| Parameter | NVIDIA Jetson Orin™ NX 16G | NVIDIA Jetson Orin™ NX 8G |
|---|---|---|
| KI-Modul | Jetson Orin™ NX 16G | Jetson Orin™ NX 8G |
| KI-Rechenleistung | 157 TOPS | 117 TOPS |
| GPU | 1024-Core-Ampere, 32 Tensor Cores, 1173MHz | |
| CPU | 8-Kern-A78AE v8.2, 2.0GHz, 2MB L2+4MB L3 | 6-Kern-A78AE v8.2, 2.0GHz, 1.5MB L2+4MB L3 |
| Leistung (TDP) | 10W ~ 25W | 10W ~ 20W |
| Display-Ausgang | 1× HDMI 2.1 (8K30) | |
| Arbeitsspeicher | 16GB LPDDR5 | 8GB LPDDR5 |
| Speicher | M.2 NVMe SSD | |
| Betriebssystem | JetPack 6.x (Ubuntu 22.04 LTS, L4T) | |
| Parameter | Spezifikation |
|---|---|
| USB 3.0 | 4 |
| RS232 | 2 (COM optional RS-232/RS-485) |
| RS485 | 2 (COM optional RS-232/RS-485) |
| HDMI | 1 × HDMI 2.1 (8K30) |
| Gigabit-Ethernet | 4 × PoE-Gigabit-Ethernet |
| CAN-Bus | 1 × CAN |
| GPIO | 8-Kanal (4 Eingang / 4 Ausgang) |
| Wi-Fi | 2× Wi-Fi-Antennen |
| 4G/5G (optional) | LTE (4G/5G optional) |
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 3-polige Phoenix-Klemme, 9~36V DC Weitbereich |
| Startmodus | AT/ATX-Moduswahl |
| Auto-Neustart | Automatisches Einschalten auf Hardware-Ebene nach Stromausfall |
| Parameter | Spezifikation |
|---|---|
| Abmessungen | 229 (B) ×160 (T) ×64.5 (H) mm |
| Gewicht | 3 kg Nettogewicht |
| Gehäusematerial | 6061 hochfeste Aluminiumlegierung |
| Mechanischer Aufbau | Aluminium-Strangpressprofil + Blechkonstruktion |
| Montage | Wandmontage / Desktop |
| Kühlsystem | CESIPC Smart-Thermal-System |
| MTBF | 60.000 Std. |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~50℃ (Weitbereich optional) |
| Lagertemperatur | -10~60℃ (Weitbereich optional) |
| Relative Luftfeuchtigkeit | 10%~95%, nicht kondensierend |
| EMC | CE, FCC (EN 55032 & EN 55035) |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 12,5 Zoll (16:9) |
| Displaytyp | FHD TFT LED LCD |
| Auflösung | 1920 × 1080 |
| Farben | 16,7 Mio. |
| Helligkeit | 300 cd/m² |
| Kontrastverhältnis | 1000:1 |
| Hintergrundbeleuchtungslebensdauer | 50.000 Std. |
| Touch-Technologie | Projiziert-kapazitiv (P-CAP), 10-Punkt |
| Touch-Schutz | IP65 (Frontblende) |
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | Logo-Anpassung unterstützt |

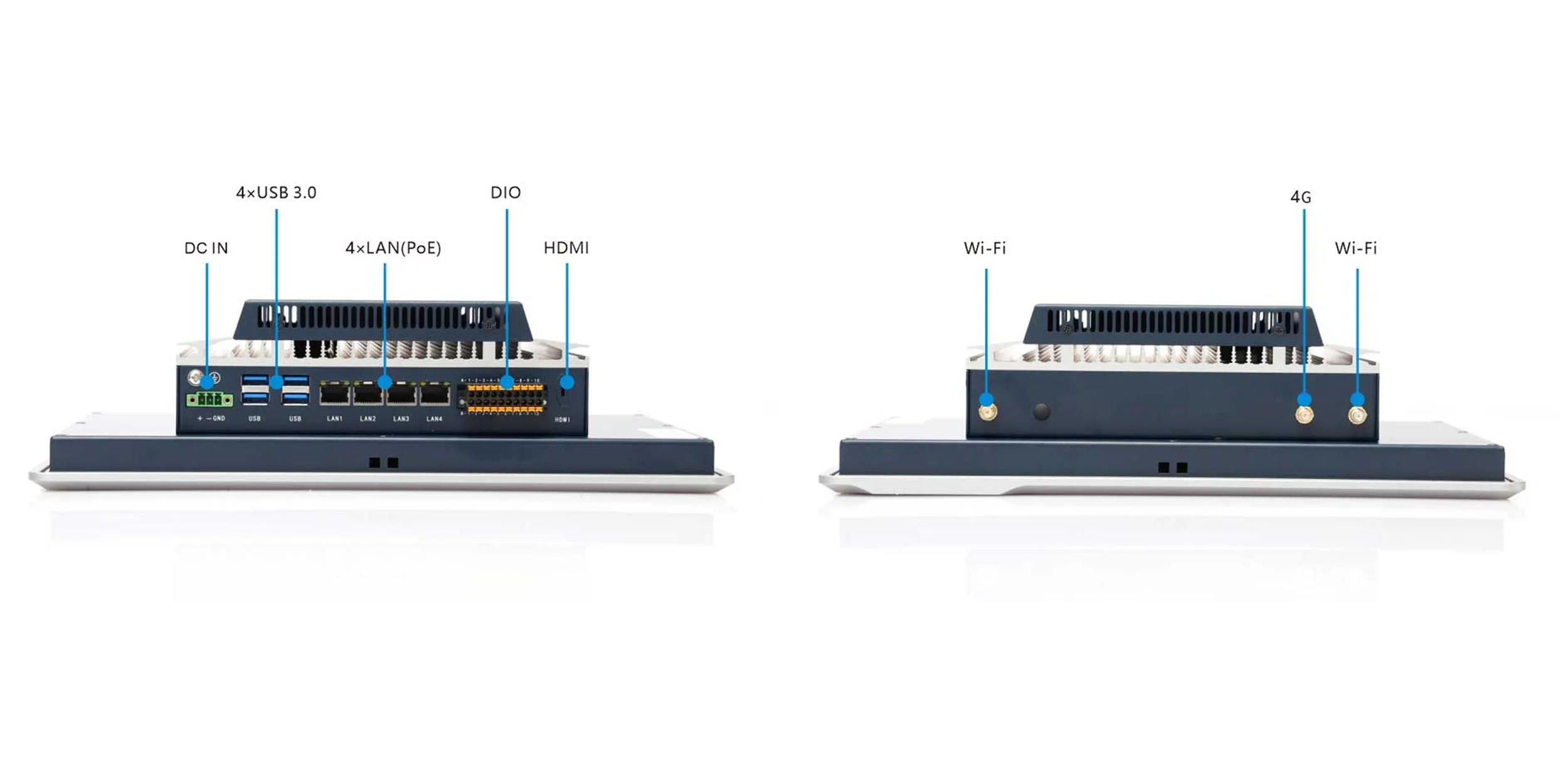

Plug-and-Play für Industriekameras, Sensoren, SPS und Monitore. Die Frontblende bleibt mit IP65 sauber für den Einbau-Konsoleneinsatz.

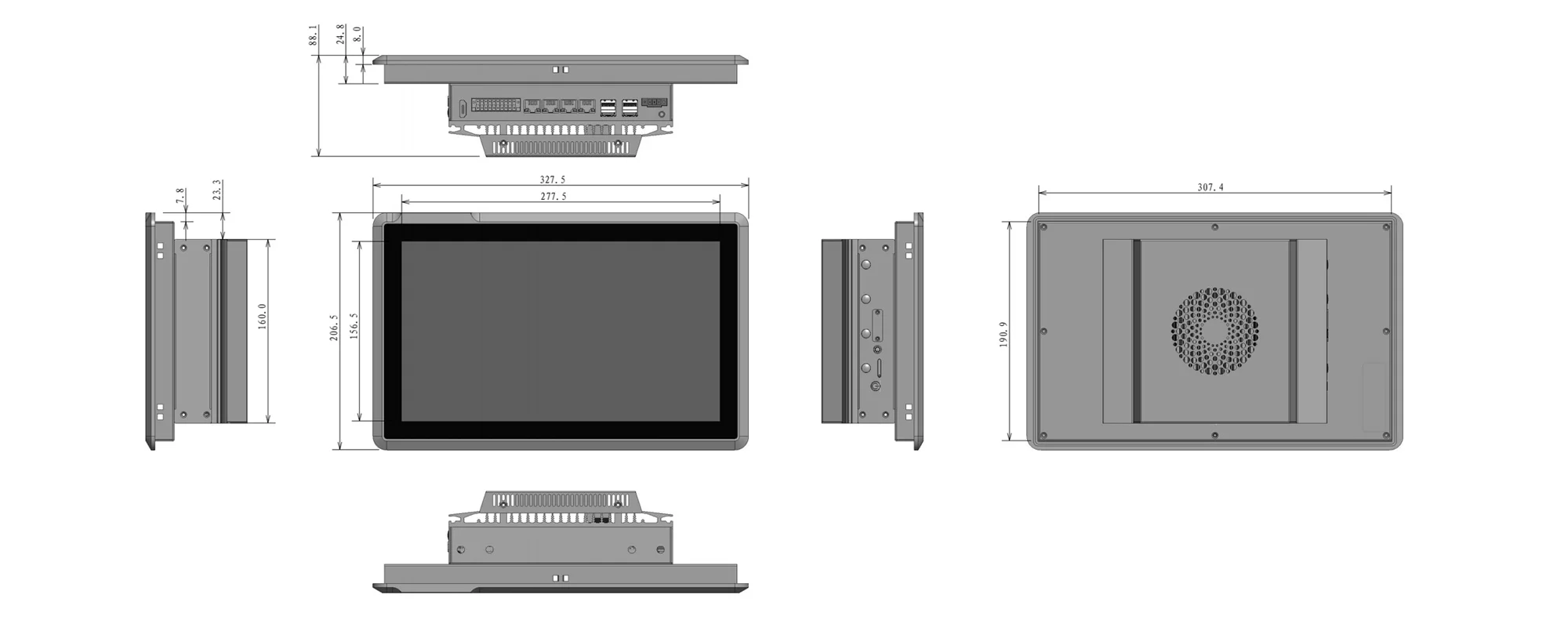

Abmessungen des 12,5 Zoll 16:9 Panel-PC · Panel-Mount + VESA-75×75-Doppelmontage.
Diese Plattform unterstützt eine flexible Jetson-Modulauswahl pro Projekt (N200 → N500 Aufrüstpfad im selben 12,5 Zoll Gehäuse); für Details wenden Sie sich bitte an den Vertrieb.
| Nr. | Artikelnummer | Modell | KI-Modul / Rechenleistung | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C12.02.01.001 | EA-W12-N500 | Jetson Orin™ NX 16G / 157 TOPS | 16GB LPDDR5 | SSD 256GB |
| 03 | C12.02.01.002 | EA-W12-N500 | Jetson Orin™ NX 8G / 117 TOPS | 8GB LPDDR5 | SSD 256GB |
Hinweis: NVIDIA Jetson Module werden gemäß offiziellen Lieferzeiten und Projektvolumen geliefert. Die Jetson-Rechenleistung kann pro Projekt aufgerüstet werden (N200 → N500 im gemeinsamen Gehäuse); für Details wenden Sie sich bitte an den Vertrieb.
Aufgebaut auf NVIDIA Jetson KI + einem P-CAP-Touchscreen + IP65-Industrieschutz, wird der EA-W12-N500 in den folgenden 4 integrierten Edge-KI + HMI Szenarien breit eingesetzt.
Teilen Sie uns die Größe Ihres KI-Modells, die Anzahl der Vision-Schnittstellen, Ihr Rechenleistungsbudget vor Ort und die Bestellmenge mit, und unsere Ingenieure antworten innerhalb von 24 Stunden mit einem vollständigen Datenblatt + Angebot + JetPack-Software-Anpassungsbewertung.
