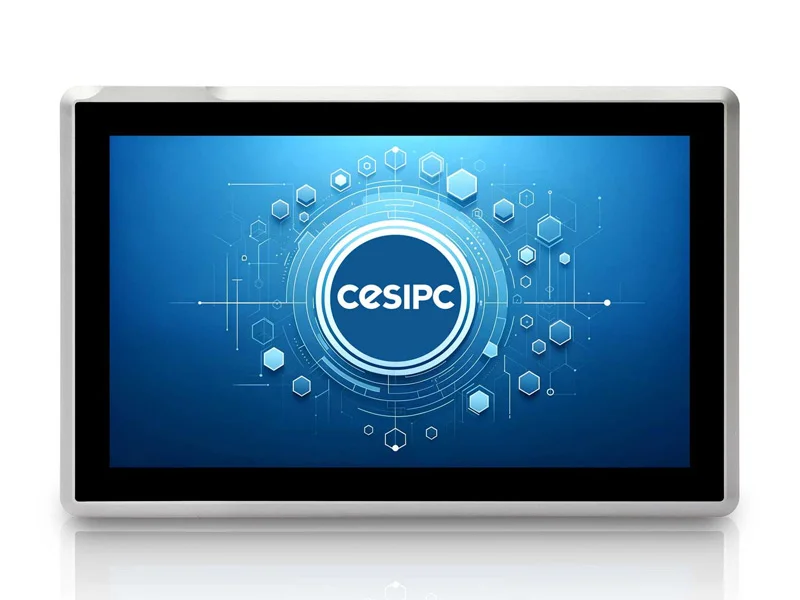

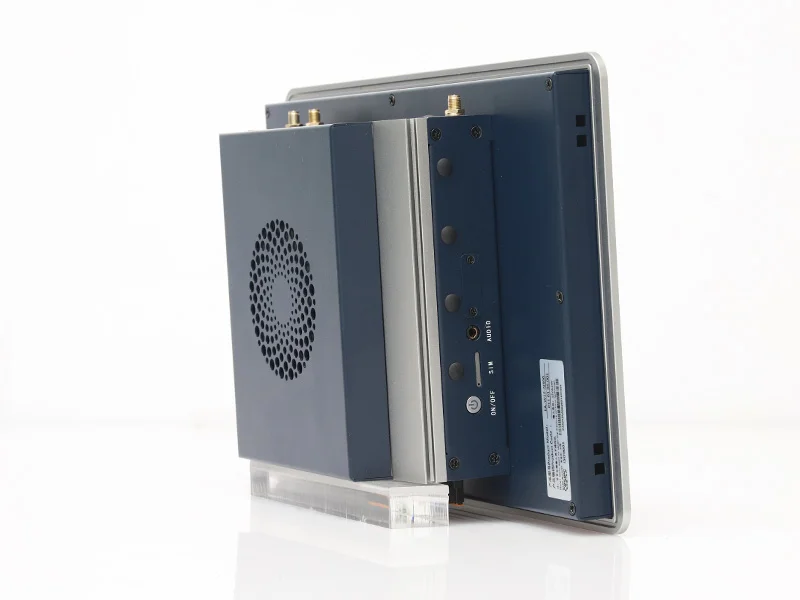

12,5 Zoll P-CAP 10-Punkt-kapazitiver Touch + IP65-Frontblende + NVIDIA Jetson Orin™ Nano 4G / 8G — ein HMI- und KI-integrierter Industrie-Panel-PC
Der EA-W12-N200 ist ein intelligenter Industrie-Panel-PC, der Edge-Computing, Bildverarbeitung und Mensch-Maschine-Interaktion vereint. Angetrieben vom NVIDIA Jetson Orin™ Nano-Modul liefert er effiziente KI-Inferenz für leichte Machine Vision, Anlagenüberwachung und intelligente Edge-Steuerung. Er integriert 4× PoE-Gigabit-Ports zur kombinierten Stromversorgung und Datenübertragung von Industriekameras, kombiniert mit einem 12,5 Zoll FHD-P-CAP-Kapazitiv-Touchscreen für ein hervorragendes Anzeige- und Bedienerlebnis. Mit umfangreichem Industrie-I/O, 9-36V Weitbereichseingang, SafeCore™ Zuverlässigkeit in Industriequalität und robuster Bauweise läuft der EA-W12-N200 stabil in anspruchsvollen Industrieumgebungen und ist eine kosteneffiziente Edge-KI-Deployment-Plattform.
NVIDIA Jetson KI + 12,5 Zoll P-CAP-Touch + 4× PoE-Gigabit-Vision — ein HMI- und KI-integrierter Industrie-Panel-PC.
Angetrieben vom Jetson Orin™ Nano 4G / 8G-Modul, das jeweils 34 TOPS / 67 TOPS Edge-KI-Rechenleistung liefert. Eine 6-Kern-A78AE-CPU @ 1,7 GHz + bis zu 1024-Kern-Ampere-GPU + 32 Tensor Cores deckt alles ab — von leichter Machine Vision bis zu KI-Inferenz mit mittlerer bis hoher Last.
Touch-Bedienung + KI-Inferenz in einem Gerät: Der 12,5 Zoll P-CAP-Touchscreen zeigt KI-Inferenzergebnisse, Bildinspektionsansichten und Statusentscheidungen direkt an. Kein externer HMI-Host erforderlich — Entscheidungen direkt vor Ort treffen.
Bis zu 1024-Kern-NVIDIA-Ampere-GPU + 32 Tensor Cores (8G-Super-Modul) bei 1020MHz; das 4G-Modul bietet 512 Kerne + 16 Tensor Cores. Unterstützt INT8- / FP16-Deep-Learning-Inferenz mit nativer Kompatibilität zum NVIDIA-KI-Software-Stack.
Native Kompatibilität mit NVIDIA JetPack 6.x (inkl. CUDA / cuDNN / TensorRT / DeepStream) auf dem Betriebssystem Ubuntu 20.04 LTS (L4T). Unterstützt gängige Frameworks wie TensorFlow / PyTorch / ONNX.
4× PoE-Gigabit-Ethernet-Ports versorgen Industriekameras, Vision-Terminals und IP-Kameras direkt mit Strom und Daten — kein externer PoE-Switch nötig. Einstufige Vereinfachung der Machine-Vision-Systembereitstellung.
12,5 Zoll 16:9 FHD 1920×1080 Industrie-Display + projiziert-kapazitiver Touch (P-CAP), 10-Punkt-Multitouch. 300 cd/m² Helligkeit, 50.000 Stunden Backlight-Lebensdauer, 16,7 Mio. Farben.
Frontblende mit Schutzart IP65 und einer Struktur aus 6061-Aluminiumlegierung + Blech. Unterstützt eingebettete Panel-Montage und Standard-VESA-75×75-Wandmontage für den Einsatz an Konsolen, Arbeitsplätzen und in Leitwarten.
4× USB 3.0 + 2× COM (RS-232/485 wählbar) + 1× CAN + 8-Kanal-GPIO + HDMI 1.4 (4K30). Deckt das gesamte Spektrum von industrieller Steuerung, Datenerfassung, Feldbus-Kommunikation und externer Anzeige ab.
Integriert 2× Wi-Fi-Antennen + einen Mini-PCIe-Erweiterungssteckplatz mit einem optionalen 4G- / 5G-LTE-Multiband-Kommunikationsmodul. Unterstützt drahtlose Vernetzung in der Werkstatt, Fernüberwachung sowie Außeneinsatz.
3-polige steckbare Phoenix-Klemme mit 9-36V-DC-Weitbereichseingang. Vierfacher Schutz gegen Überspannung / Überstrom / Verpolung / Surge zur Bewältigung von Schwankungen im industriellen Stromnetz.
Die vier FlexCore™-Elemente (i-Core + i-Function + i-Connect + Smart Thermal) bieten einen modularen Upgrade-Pfad, dazu SafeCore™ Vierfachschutz (Stromversorgung / Backup / Power-Cycle / Systemwiederherstellung). Die Jetson-Rechenleistung ist aufrüstbar, und das Gerät läuft stabil rund um die Uhr.
Datenblatt V1.0 · Aktualisiert am 2026-03-20 · NVIDIA-Jetson-Modul und JetPack-Version vorbehaltlich der Vertriebsbestätigung.
| Parameter | Spezifikation |
|---|---|
| KI-Modul | NVIDIA Jetson Orin™ Nano 4G / 8G (zwei Stufen) |
| KI-Rechenleistung | 34 TOPS (4G) / 67 TOPS (8G Super) |
| GPU | Bis zu 1024-Kern-NVIDIA-Ampere + 32 Tensor Cores (8G Super); 4G = 512 Kerne + 16 Tensor Cores; bis zu 1020MHz |
| CPU | 6-Kern-Arm® Cortex®-A78AE v8.2 64-Bit, 1.7GHz, 1.5MB L2+4MB L3 |
| Leistung (TDP) | 7W ~ 25W (je nach Modulstufe) |
| Display-Ausgang | 1× HDMI 1.4 (4K30) |
| Arbeitsspeicher | 4GB / 8GB LPDDR5 (je nach Modulstufe) |
| Speicher | M.2 NVMe SSD (128GB / 256GB / 512GB optional) |
| Betriebssystem | JetPack 6.x (Ubuntu 20.04 LTS, L4T) |
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 12,5 Zoll (16:9) |
| Displaytyp | FHD TFT LED LCD |
| Auflösung | 1920 × 1080 |
| Farben | 16.7M |
| Helligkeit | 300 cd/m² |
| Kontrastverhältnis | 500:1 |
| Backlight-Lebensdauer | 50.000 Std. |
| Touch-Technologie | Projiziert-kapazitiv (P-CAP), 10-Punkt |
| Touch-Schutzart | IP65 (Frontblende) |
| Parameter | Spezifikation |
|---|---|
| USB 3.0 | 4 |
| RS232 | 1 (COM wahlweise RS-232/RS-485) |
| RS485 | 1 (COM wahlweise RS-232/RS-485) |
| HDMI | 1 × HDMI 1.4 (4K30) |
| Gigabit-Ethernet | 4 × PoE Gigabit-Ethernet |
| CAN-Bus | 1 × CAN |
| GPIO | 8-Kanal (4 in / 4 out) |
| Wi-Fi | 2× Wi-Fi-Antennen |
| 4G/5G (optional) | LTE (4G/5G optional) |
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 3-polige Phoenix-Klemme, 9~36V DC Weitbereich |
| Einschaltmodus | AT/ATX-Modusschalter |
| Auto-Neustart | Hardwareseitiges automatisches Einschalten nach Stromausfall |
| Parameter | Spezifikation |
|---|---|
| Abmessungen | 327.5 (B) ×206.5 (T) ×88.1 (H) mm |
| Gewicht | 3 kg Nettogewicht |
| Gehäusematerial | 6061 hochfeste Aluminiumlegierung |
| Mechanische Struktur | Aluminium-Strangpressprofil + Blech |
| Montage | Wandmontage / VESA |
| Kühlsystem | CESIPC Smart-Thermal-System |
| MTBF | 60.000 Std. |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~50℃ (Weitbereich optional) |
| Lagertemperatur | -10~60℃ (Weitbereich optional) |
| Relative Luftfeuchtigkeit | 10%~95%, nicht kondensierend |
| EMV | CE, FCC (EN 55032 & EN 55035) |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | Logo-Anpassung unterstützt |

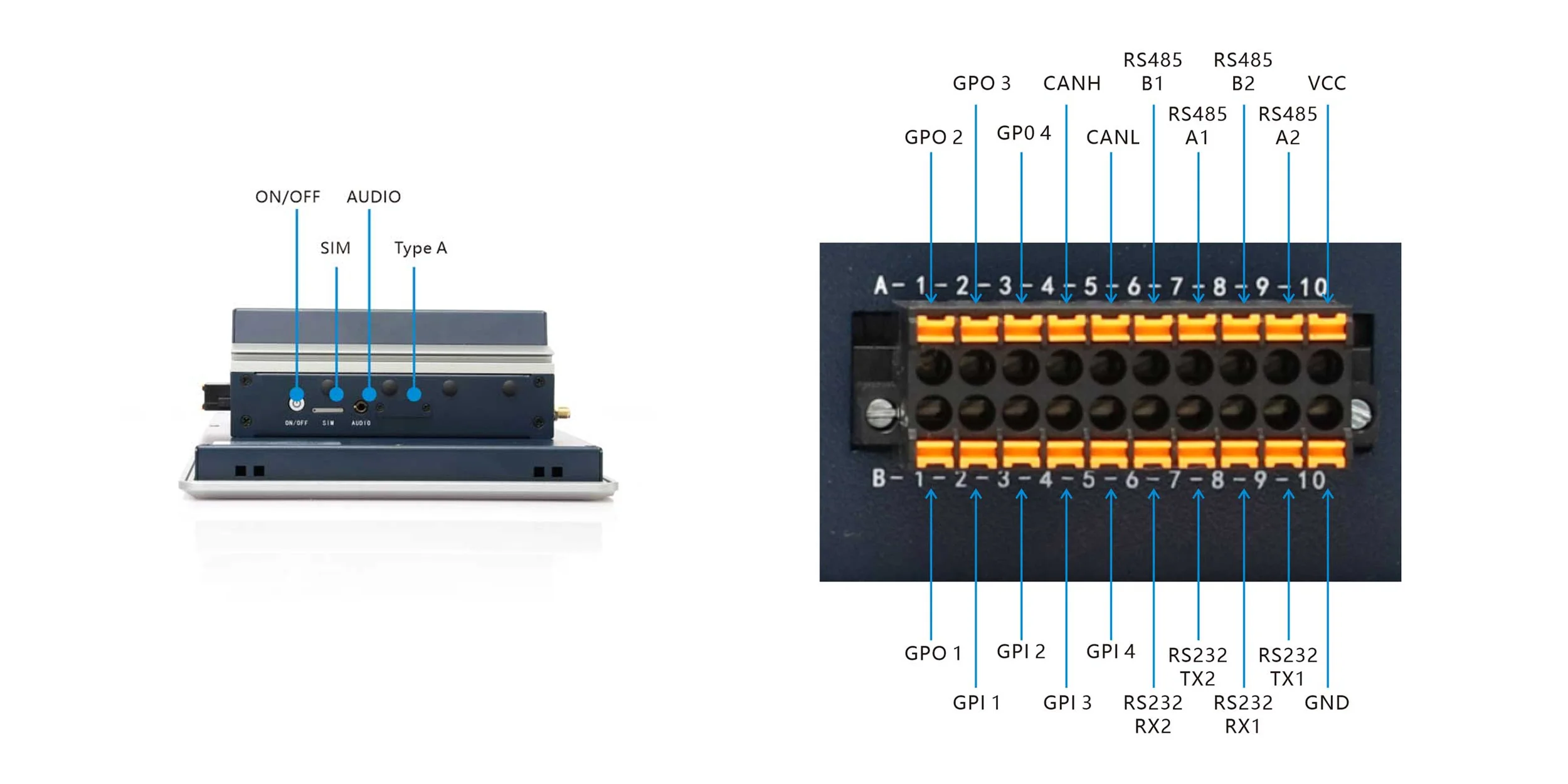

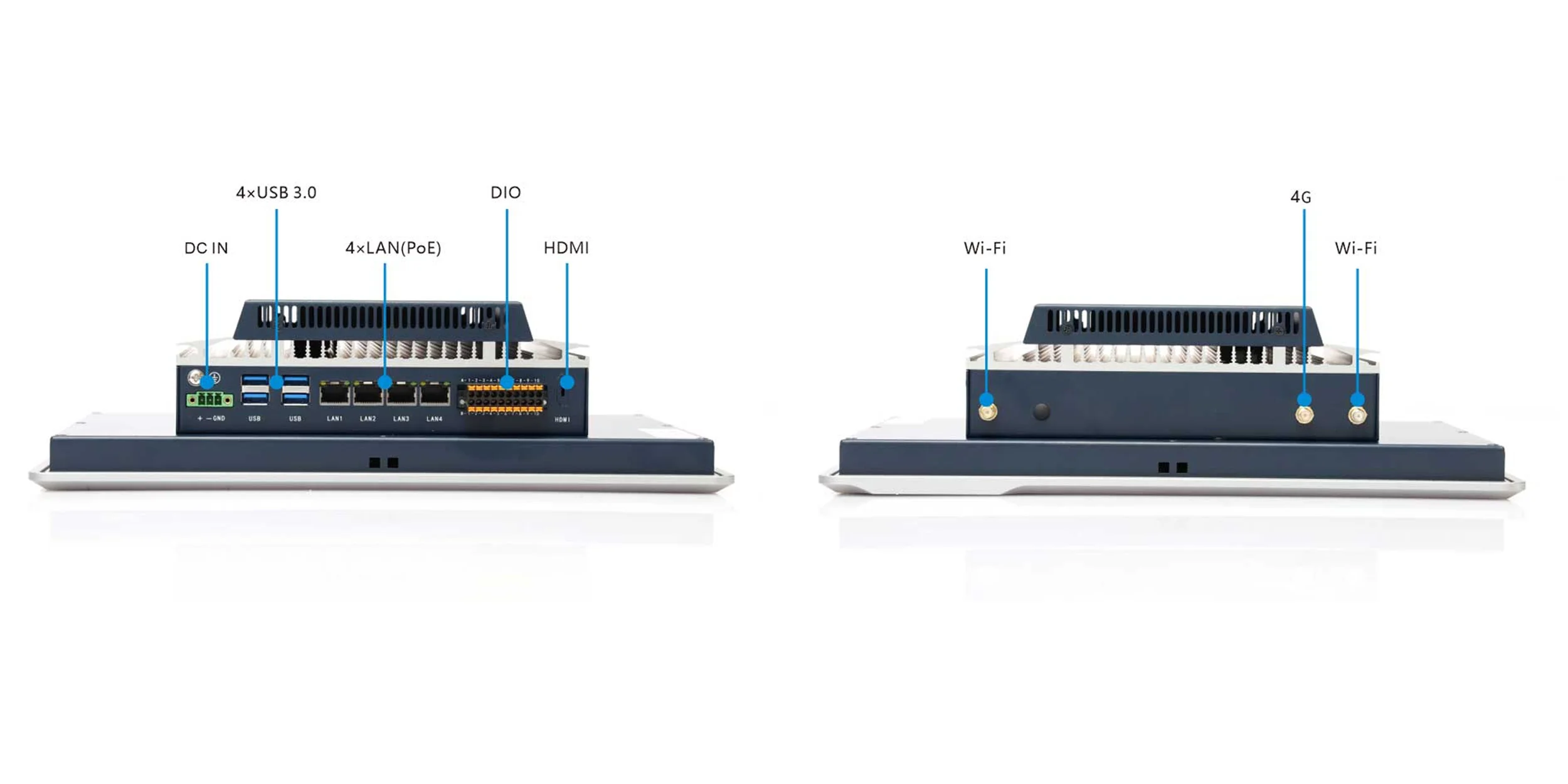

Plug-and-Play für Industriekameras, Sensoren, SPS und Monitore. Die Frontblende bleibt mit IP65 sauber für den Einbau in Konsolen.

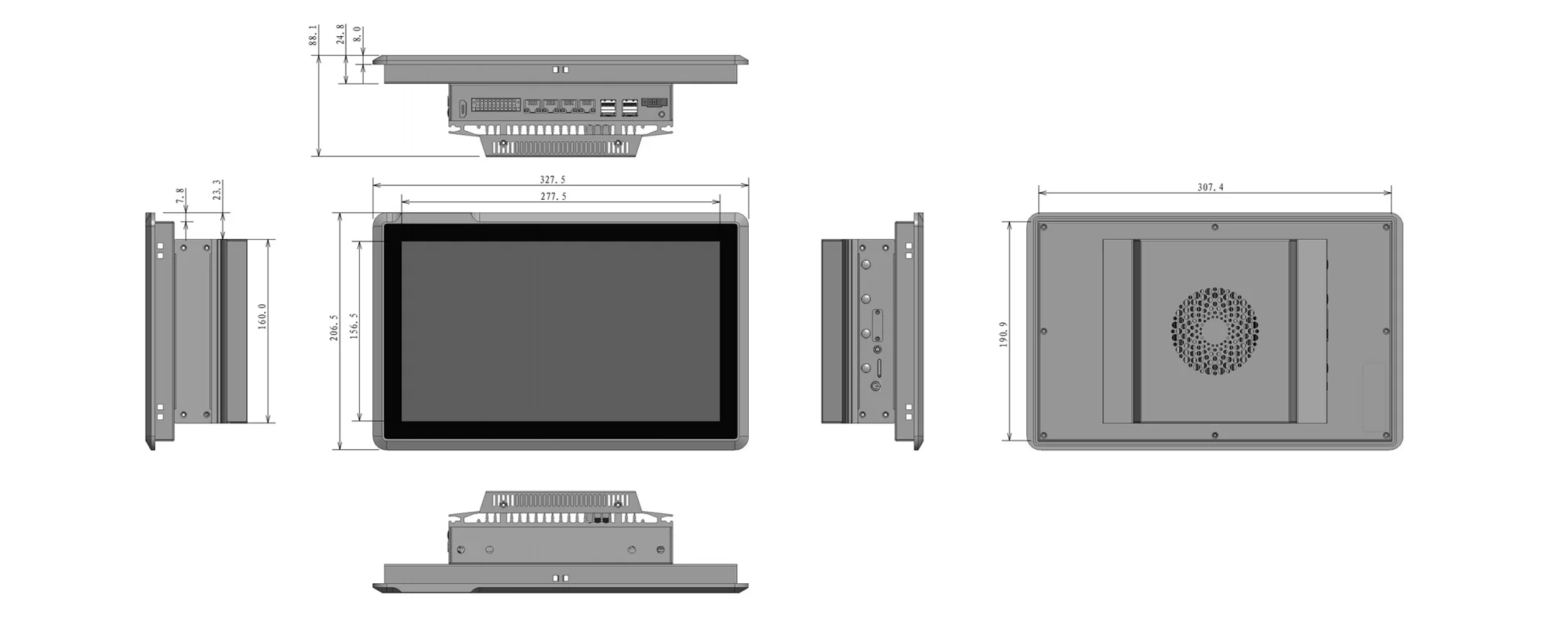

Abmessungen des 12,5 Zoll 16:9 Panel-PCs · Panel-Mount + VESA-75×75-Doppelmontage.
Diese Plattform unterstützt die flexible Auswahl des Jetson-Moduls je Projekt (Upgrade-Pfad N200 → N500 im gleichen 12,5-Zoll-Gehäuse); bitte kontaktieren Sie den Vertrieb für Einzelheiten.
| Nr. | Artikelnummer | Modell | KI-Modul / Rechenleistung | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C12.02.01.003 | EA-W12-N200 | Jetson Orin™ Nano 4G / 34 TOPS | 4GB LPDDR5 | SSD 256GB |
| 02 | C12.02.01.004 | EA-W12-N200 | Jetson Orin™ Nano 8G / 67 TOPS | 8GB LPDDR5 | SSD 256GB |
Hinweis: NVIDIA-Jetson-Module werden gemäß den offiziellen Lieferzeiten und dem Projektvolumen geliefert. Die Jetson-Rechenleistung kann projektbezogen aufgerüstet werden (N200 → N500 im gemeinsamen Gehäuse); Einzelheiten erfahren Sie beim Vertrieb.
Auf Basis von NVIDIA Jetson KI + P-CAP-Touchscreen + IP65-Industrieschutz wird der EA-W12-N200 breit in den folgenden 4 Szenarien mit integriertem Edge-KI + HMI eingesetzt.
Teilen Sie uns die Größe Ihres KI-Modells, die Anzahl der Vision-Schnittstellen, Ihr Rechenleistungsbudget vor Ort und die Bestellmenge mit — unsere Ingenieure antworten innerhalb von 24 Stunden mit vollständigem Datenblatt + Angebot + Bewertung der JetPack-Softwareanpassung.
