Eine Edge-KI-Computing-Plattform in Industriequalität für visuelle Inferenz und Echtzeit-Entscheidungen, basierend auf NVIDIA Jetson Orin™ NX

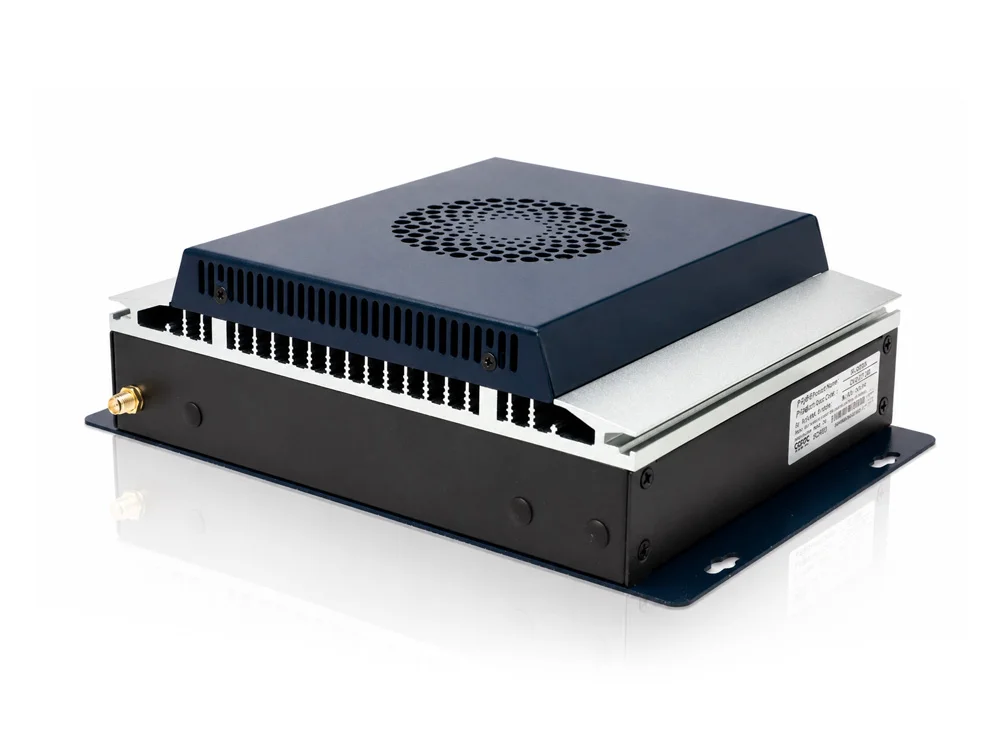

Der EA-N500A ist eine Edge-KI-Computing-Plattform in Industriequalität auf Basis der NVIDIA Jetson™ Plattform, konzipiert für visuelle Inferenz, Echtzeit-Inspektion und intelligente Edge-Steuerung. Er unterstützt Module der Jetson Orin™ NX 16GB / 8GB Serie, sodass sich die Rechenkonfiguration je Projekt flexibel wählen lässt. Das Gerät integriert 4× PoE-Gigabit-Netzwerk-Ports für die einheitliche Strom- und Datenübertragung zu Industriekameras und Vision-Terminals sowie umfangreiches Industrie-I/O mit USB 3.0, Ethernet, Seriell, CAN und GPIO. Mit 9–36V Weitbereichseingang, einem SafeCore™ Zuverlässigkeitskonzept in Industriequalität und robustem Aufbau läuft der EA-N500 stabil in anspruchsvollen Industrieumgebungen mit EMV, Temperaturextremen und Vibration — eine zuverlässige Plattform für Machine Vision und Edge-KI.
NVIDIA-Jetson-KI-Rechenleistung + JetPack-SDK-Ökosystem + FlexCore™ Modularität — eine Lösung in Industriequalität für Edge-KI-Anwendungen.
Angetrieben vom Jetson Orin™ NX 16GB / 8GB Modul mit bis zu 157 TOPS Edge-KI-Rechenleistung. Eine 8-Kern-A78AE-CPU + 1024-Kern-Ampere-GPU eignet sich für Bilderkennung, Objekterkennung, Videoanalyse und Echtzeit-Entscheidungen.
1024-Kern-NVIDIA-Ampere-GPU + 32 Tensor-Kerne, unterstützt INT8- / FP16-Deep-Learning-Inferenz. Lokale Inferenz mit geringer Latenz, ganz ohne Cloud.
Nativ kompatibel mit dem NVIDIA JetPack SDK (inkl. CUDA / cuDNN / TensorRT / DeepStream / VisionWorks), unterstützt die Modellbereitstellung für TensorFlow, PyTorch, ONNX und weitere gängige Frameworks.
4× PoE-Gigabit-Ethernet-Ports versorgen Industriekameras, Vision-Terminals und IP-Kameras direkt mit Strom und Daten, ohne externen PoE-Switch — das vereinfacht die Machine-Vision-Bereitstellung.
1× HDMI 2.1 (8K30) hochauflösender Display-Ausgang für industrielle Vision-Großbildschirme, Videowände und die Visualisierung medizinischer Bildgebung.
4× USB 3.0 + 2× COM (RS-232 / RS-485 optional) + 1× CAN + 8-Kanal-GPIO. Deckt das gesamte Spektrum aus Industriesteuerung, Datenerfassung und Bus-Kommunikation ab.
Das Gerät integriert 2× WLAN-Antennen + einen Mini-PCIe-Steckplatz, mit optionalen 4G- / 5G-LTE-Allnetz-Modulen — flexibel anpassbar an die Vernetzung vor Ort.
Eine 3-polige steckbare Phoenix-Klemme mit 9-36V DC Weitbereichseingang. Vierfacher Schutz gegen Überspannung, Überstrom, Verpolung und Überspannungsstöße — übersteht Netzspitzen in der Industrie.
Aufgebaut auf der FlexCore™ Vier-Element-Architektur: i-Core Compute (Jetson-Modul) + i-Function Erweiterung + i-Connect I/O + Smart-Thermal-Steuerung. Die Jetson-Rechenleistung ist aufrüstbar (N100 → N200 → N500).
Vier zusammenwirkende Schutzmechanismen: ① Stromschutz (Überspannung / Überstrom / Verpolung / Überspannungsstoß) + ② Notstromversorgung (intelligente Lithium-Akku-Pufferung bei Stromausfall) + ③ Start/Stopp-Steuerung (automatisches Einschalten bei Spannungswiederkehr) + ④ System-Selbstwiederherstellung (Watchdog + Neustart bei Fehler).
6061 hochfeste Aluminiumlegierung + Blechkonstruktion, ausgelegt für anspruchsvolle Industriestandorte mit EMV, Temperaturextremen und Vibration. Konzipiert für Machine Vision, AOI-Fehlererkennung, Robotersteuerung und KI in der medizinischen Bildgebung.
Datenblatt V1.0 · aktualisiert am 20.03.2026 · NVIDIA-Jetson-Modul und JetPack-Version bitte vom Vertrieb bestätigen lassen.
| Parameter | NVIDIA Jetson Orin™ NX 16G | NVIDIA Jetson Orin™ NX 8G |
|---|---|---|
| KI-Modul | Jetson Orin™ NX 16G | Jetson Orin™ NX 8G |
| KI-Rechenleistung | 157 TOPS | 117 TOPS |
| GPU | 1024-core Ampere, 32 Tensor Cores, 1173MHz | |
| CPU | 8-core A78AE v8.2, 2.0GHz, 2MB L2+4MB L3 | 6-core A78AE v8.2, 2.0GHz, 1.5MB L2+4MB L3 |
| TDP | 10W ~ 25W | 10W ~ 20W |
| Display-Ausgang | 1× 8K30, HDMI 2.1 | |
| Arbeitsspeicher | 16GB LPDDR5 | 8GB LPDDR5 |
| Speicher | M.2 NVMe SSD | |
| Operating System | JetPack 6.x (Ubuntu 22.04 LTS, L4T) | |
| Merkmal | Spezifikation |
|---|---|
| USB 3.0 | 4 |
| RS232 | 2 (COM selectable RS-232/RS-485) |
| RS485 | 2 (COM selectable RS-232/RS-485) |
| HDMI | 1 × HDMI 2.1（8K30） |
| Gigabit-Ethernet | 4 × PoE Gigabit Ethernet ports |
| CAN-Bus | 1 × CAN |
| GPIO | 8 channels (4 in / 4 out) |
| Wi-Fi | 2× Wi-Fi antennas |
| 4G/5G (optional) | LTE Allnetz (4G/5G optional) |
| Merkmal | Spezifikation |
|---|---|
| Stromanschluss | 3-polige Phoenix-Klemme, unterstützt 9~36V DC Weitbereichseingang |
| Startmodus | AT/ATX-Moduswahlschalter |
| Auto-Start-Funktion | Hardwareseitiges automatisches Einschalten bei Spannungswiederkehr |
| Merkmal | Spezifikation |
|---|---|
| Abmessungen | 229 (W)×160 (D)×64.5 (H)mm |
| Gewicht | 3 kg Nettogewicht |
| Gehäusematerial | 6061 hochfeste Aluminiumlegierung |
| Mechanischer Aufbau | Aluminium-Strangpressprofil + Blechkonstruktion |
| Montage | Wall-mount / desktop installation |
| Kühlsystem | CESIPC smart thermal-control system |
| MTBF | 60.000 Std. |
| Merkmal | Spezifikation |
|---|---|
| Betriebstemperatur | 0~50℃ (Weitbereich optional) |
| Lagertemperatur | -10~60℃ (Weitbereich optional) |
| Relative Luftfeuchtigkeit | 10%~95%, nicht kondensierend |
| EMC | CE, FCC (EN 55032 & EN 55035) |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
| Merkmal | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |

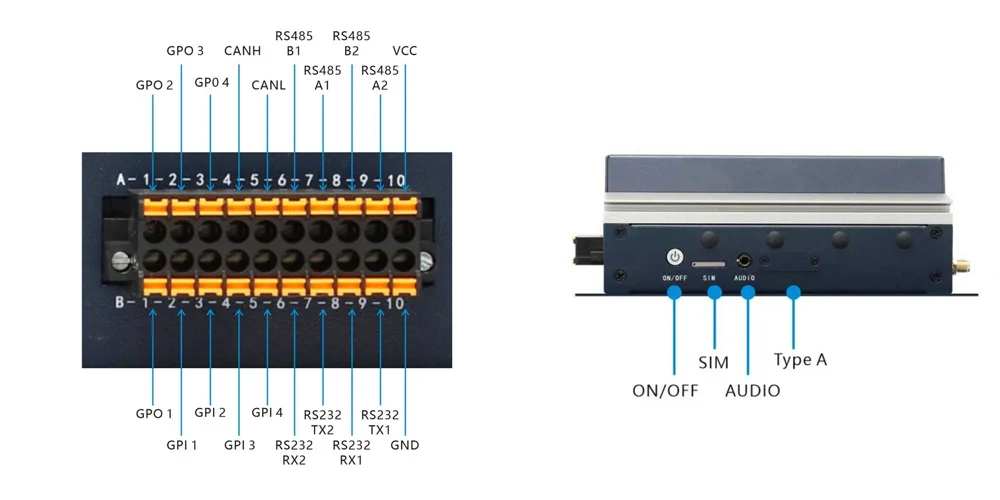

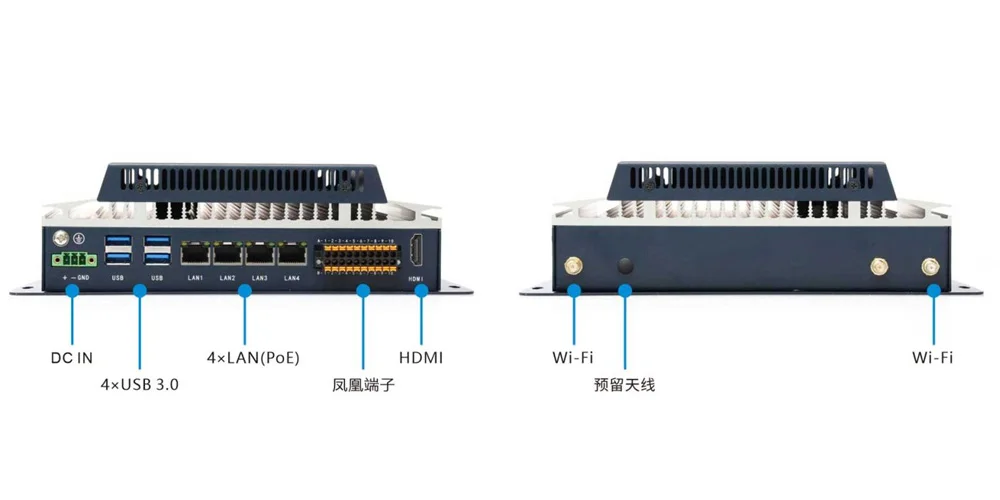

Industrie-I/O für Machine Vision und Edge-KI-Einsatz ausgelegt, mit Plug-and-Play-Unterstützung für Industriekameras, Sensoren, SPS und Displays.

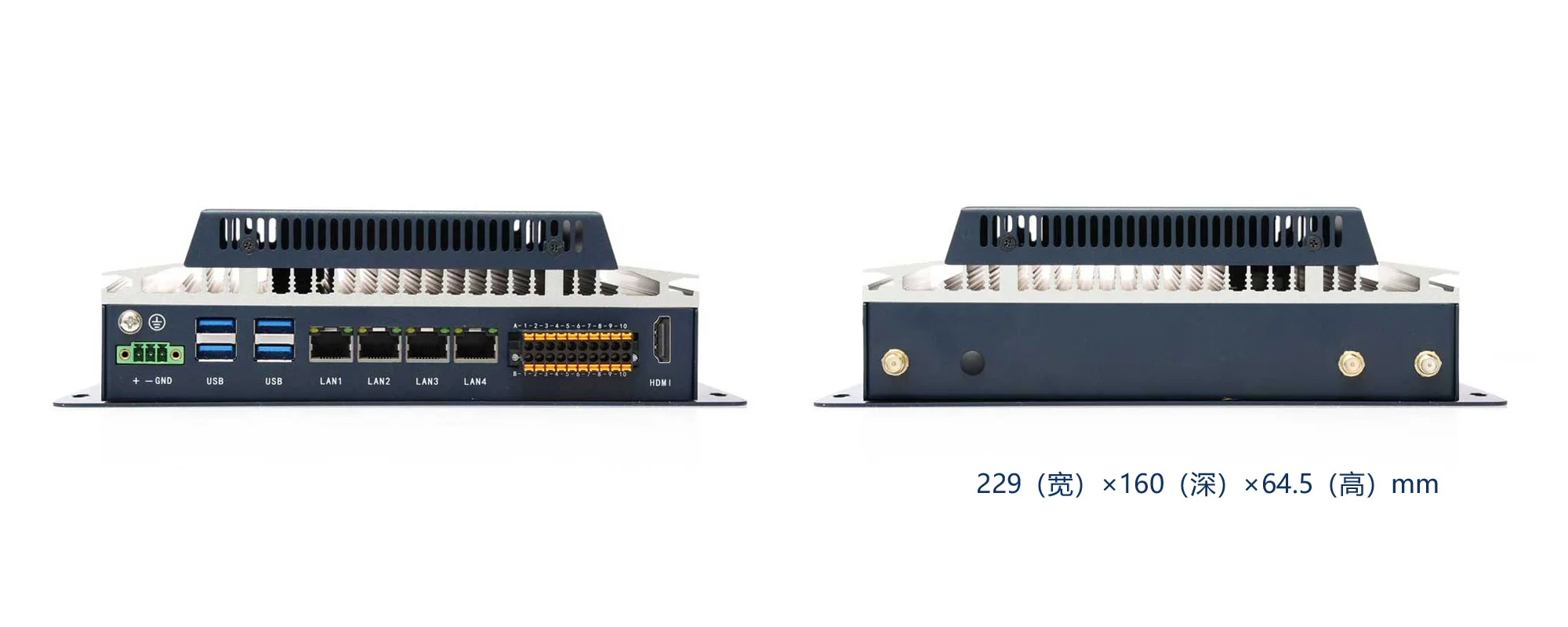

Detaillierte Abmessungen entnehmen Sie dem Datenblatt oder der Dreitafelprojektion unten.
Diese Serie erlaubt die flexible Auswahl des NVIDIA-Jetson-Moduls je Projekt (im gleichen Gehäuse aufrüstbar) — Artikelnummern bitte mit dem Vertrieb bestätigen.
| Nr. | Artikelnummer | Modell | KI-Modul / Rechenleistung | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C12.01.01.001 | EA-N500A | Jetson Orin™ NX 16G / 157 TOPS | 16GB LPDDR5 | SSD 256GB |
| 03 | C12.01.01.002 | EA-N500A | Jetson Orin™ NX 8G / 117 TOPS | 8GB LPDDR5 | SSD 256GB |
Hinweis: NVIDIA-Jetson-Module werden gemäß dem offiziellen NVIDIA-Lieferzyklus und der Projektmenge geliefert. Die Jetson-Rechenleistung lässt sich projektbezogen aufrüsten (N100 / N200 / N500 teilen sich ein gemeinsames Gehäuse mit Aufwärts-Upgrade-Pfad) — die konkrete Konfiguration erfragen Sie bitte beim Vertrieb.
Auf Basis der NVIDIA-Jetson-Rechenleistung, des Industrie-I/O und des JetPack-Ökosystems kommt der EA-N500A in den vier folgenden Edge-KI-Szenarien breit zum Einsatz.
Schildern Sie uns die Größe Ihres KI-Modells, die Anzahl der Vision-Schnittstellen, das Rechenbudget vor Ort und die Stückzahl — unsere Ingenieure antworten innerhalb von 24 Stunden mit vollständigem Datenblatt, Angebot und einer Bewertung der JetPack-Softwarekompatibilität.
