TPC-1082A · L1 WERKZEUG-COMPUTER · 10,1"
10,1"-Quadratdisplay · Core der 7. Gen Mainstream · ein Werkzeug-Computer mit Intel® Core™ i3-7100U Dual-Core
TPC-1082A Core 7. Gen 10,1-Zoll 4G/5G robustes Industrie-Tablet
Das TPC-1082A ist ein robustes 10,1-Zoll-Industrie-Handheld-Terminal für Anlagenwartung vor Ort, mobile Datenerfassung und Feldarbeit im Freien. Angetrieben von einem Intel® Core™ i5 / i7-Prozessor der 7. Generation, vereint es Leistung mit niedrigem Stromverbrauch für Multitasking und industrielle Workloads. Sein hochfestes, robustes Gehäuse bietet IP65-Schutz und widersteht Vibration, Stoß, Staub und anspruchsvollen Umgebungen. Das 10,1-Zoll-HD-Display unterstützt kapazitiven Touch und Handschuhbedienung für Portabilität und effiziente Handhabung. Mit seinen umfangreichen kabelgebundenen und drahtlosen Schnittstellen sowie Erweiterungsoptionen dient es als zuverlässige mobile Computing-Plattform für Lager & Logistik, Inspektion & Wartung, öffentliche Sicherheit, Einsatzleitung und Außenvermessung.
Typische Anwendungen
10,1"FHD P-CAP-Touch
IP65Staub- & Spritzwasserschutz, ganzes Gerät
1,2 mSturzfest / robust
4G/5GUniversalnetz + BeiDou
PRODUKT-HIGHLIGHTS · L1 WERKZEUG-COMPUTER
TPC-1082A · Acht Kernfunktionen
Werkzeug-Computer · 10,1"-Quadratdisplay · Core der 7. Gen Mainstream — feldtaugliche Rechenleistung + industrielle Robustheit + Multi-Mode-Konnektivität.
MIL-Klasse robust + 1,2 m sturzfest
Gehäuse aus Aluminiumlegierung + TPU-Eckenschutz, besteht einen Falltest aus 1,2 m, mit IP65-Staub- und -Spritzwasserschutz für das gesamte Gerät für den Dauereinsatz in rauen Außenumgebungen.
Wechselbarer Akku + lange Laufzeit
Der integrierte Lithium-Akku ist im Feld wechselbar und liefert 8+ Stunden Dauerbetrieb. Wird mit Standard-DC-12V-Netzteil geliefert; USB-Type-C-Schnellladung optional.
Intel® Core™ i3-7100U Dual-Core
Intel® Core™ i3-7100U · industrietaugliches Low-Power-Design. Kombiniert mit 4–8GB RAM + 128GB+ SSD für Datenerfassung und lokale Verarbeitung vor Ort.
4G + GPS / BeiDou Dual-Mode-Ortung
Huawei 4G-Universalnetzmodul + GPS / BeiDou Dual-Mode-Ortung. Echtzeit-Uplink für Inspektion, Disposition, Track-Verfolgung und Geofence-Warnungen. Optionales 5G-Modul.
Wi-Fi + Bluetooth + Multi-Funk
IEEE 802.11 Wi-Fi + Bluetooth Dual-Mode-Funk. Optionale NFC- / RFID- (Erkennung von Ausweisen der 2. Generation) / Fingerabdruckmodule machen es zu einem echten Mehrzweck-Terminal.
Umfangreiche industrielle I/O
USB 3.0 + USB 2.0 + Gigabit-LAN + HDMI + RS-232 — ein vollständiger Satz industrieller Schnittstellen, dazu Front- und Rückkamera (2MP vorne / 5MP hinten) für die Beweissicherung vor Ort.
Win 7 / Win 10 / Ubuntu Multi-OS
Validiert für den Multi-OS-Einsatz von Win 7 / Win 10 / Ubuntu, mit optionaler BIOS-Anpassung / Boot-Logo / OEM-Branding.
PRODUKTGALERIE

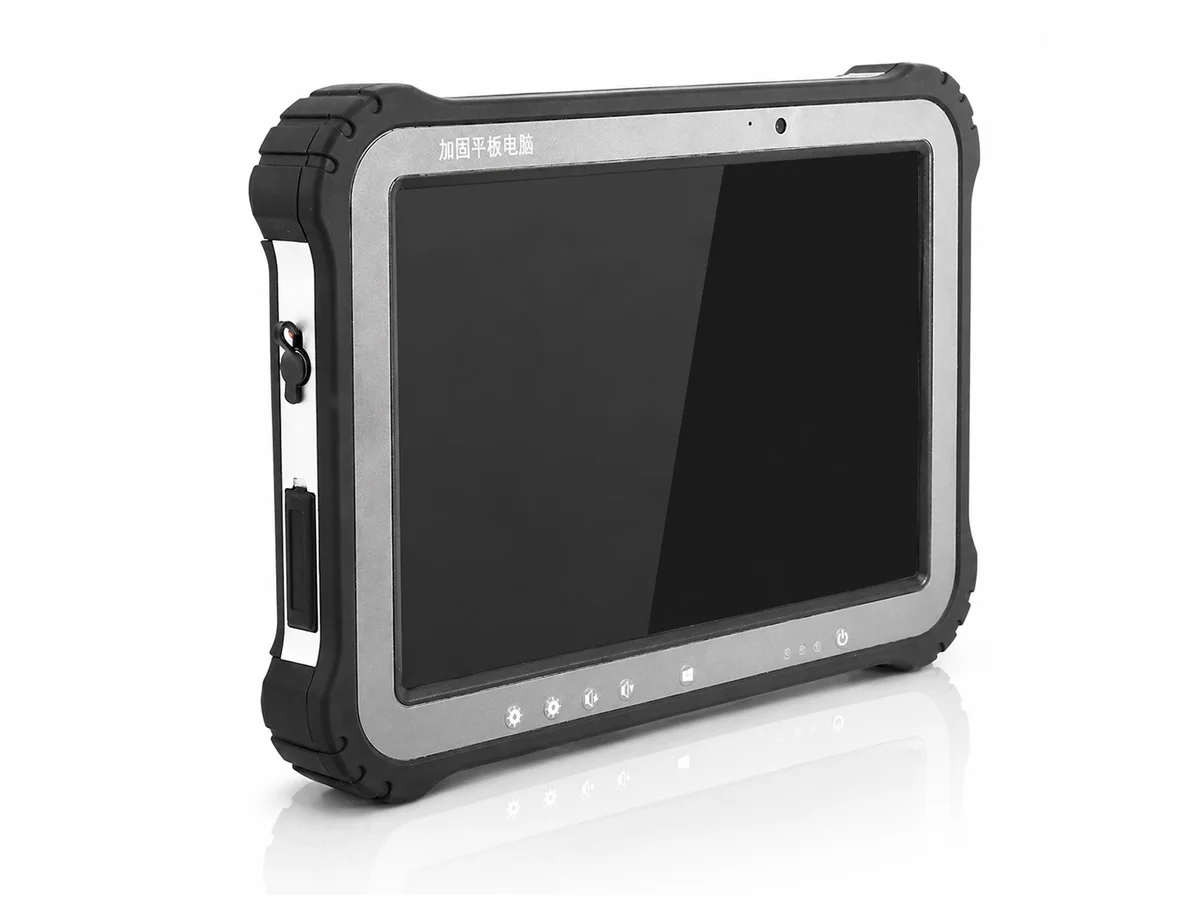

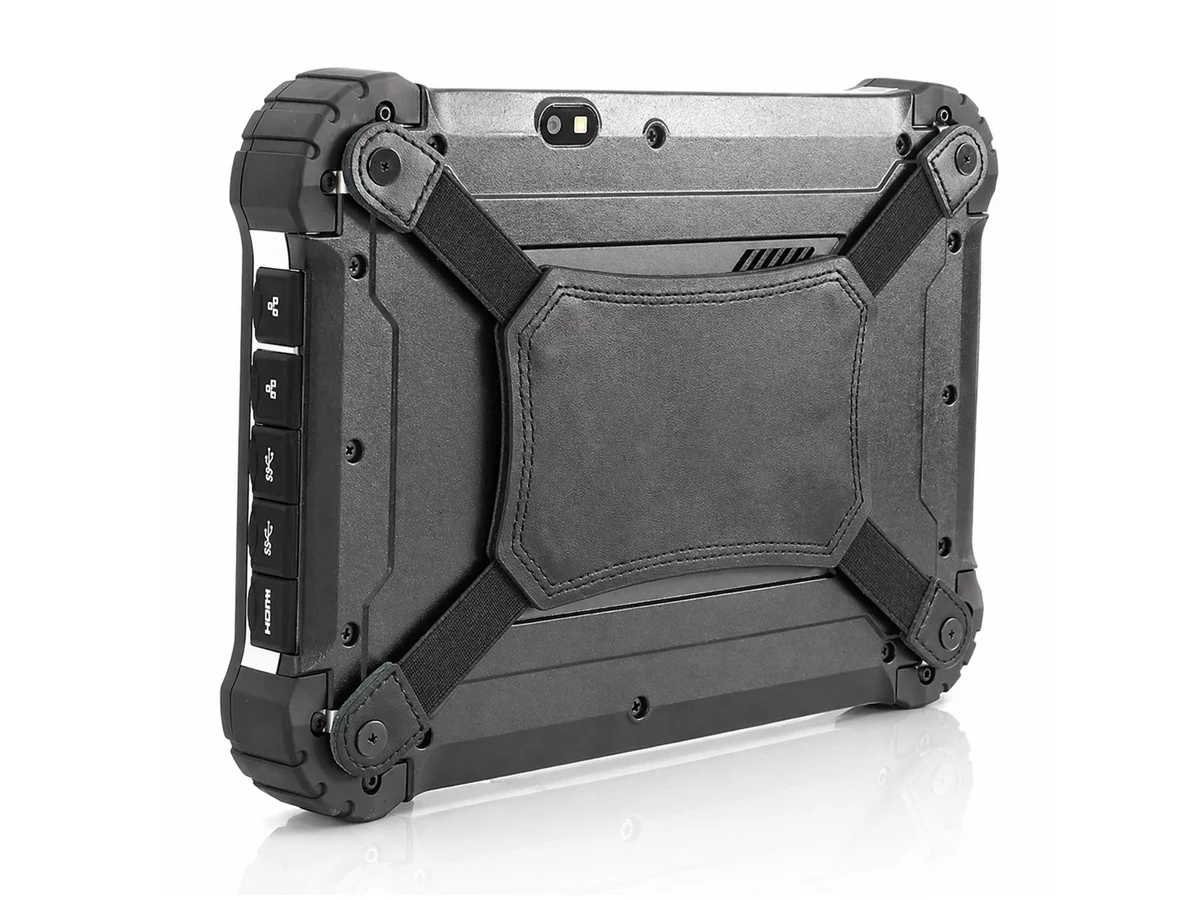

Produktansichten
SPEZIFIKATIONEN
TPC-1082A · Vollständige Spezifikationen
Datenblatt-Version V1.0 · Aufgrund von Schwankungen am Chipmarkt können sich Schlüsselkomponenten ändern; die endgültige Konfiguration ist mit dem Vertrieb zu bestätigen.
Kern-Hardware
| Parameter | Intel® Core™ i3-7100U | Intel® Core™ i5-7360U | Intel® Core™ i7-7560U |
|---|---|---|---|
| Prozessor | Intel® Core™ i5-7360U | ||
| Arbeitsspeicher | DDR4, 4GB standard (4–16GB optional) | ||
| Speicher | 1× mSATA SSD, 128GB standard (256GB / 512GB / 1TB optional) | ||
I/O-Schnittstellen
| Parameter | Spezifikation |
|---|---|
| USB | 2 × USB 3.0 |
| LAN | 2× RJ45 (100/1000M) Intel® I210 ports |
| Funk | IEEE 802.11 Wi-Fi + Bluetooth |
| Audio | Line-Out / Line-In + integrierter Lautsprecher, MIC |
| Erweiterungssteckplatz | 1× Mini PCIe |
| Seriell | 1× RS-232 (RS-422/RS-485 optional) |
| Display output | 1× HDMI (dual-display clone supported) |
| Expansion | 4G / 5G, GPS, BeiDou, NFC, RFID, RS-232, Fingerabdruck |
| SIM-Steckplatz | 1× 4G-SIM-Steckplatz (Standard-SIM) |
| DC-Eingang | 1× 3-poliger Luftfahrtstecker (DC 12V IN) |
Display & Bedienung
| Parameter | Spezifikation |
|---|---|
| Touch | Projiziert-kapazitiver Touch (P-CAP), 10-Punkt |
| Display | 10,1-Zoll-TFT-LCD |
| Auflösung | 1280 × 800 |
| Helligkeit | 400 cd/m² |
| Kontrast | 500:1 |
| Mikrofon | Wasserdichtes Mikrofon |
| Tasten | Lautstärke +, Lautstärke -, Ein/Aus-Schalter |
| Kamera | 2MP front / 5MP rear |
| Anzeigen | Dauerhaft grün im Betrieb, aus im ausgeschalteten Zustand; rot/blau zweifarbige Lade-Atemleuchte (rot pulsierend beim Laden, blau bei voller Ladung, aus wenn nicht geladen wird) |
| Akku | 4000mAh Lithium-Akku, bis zu 4 Stunden Laufzeit |
Leistung & Umgebung
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0℃ bis 50℃ (Weitbereich optional) |
| Lagertemperatur | -20 bis 70℃ |
| Relative Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Stromeingang | DC 12V 3A |
| TDP | 20W |
| Schutzart | IP65 für das gesamte Gerät |
| Fallschutz | 1.2 m |
| EMC | EN IEC 61000-3-2 |
| MTBF | 60.000 Stunden |
| Referenznormen | GJB322A / JGB150A |
| Akku | 4000mAh Lithium-Akku, bis zu 4 Stunden Laufzeit |
| Zertifizierungen | CE, FCC (EN 55032 & EN 55035) |
| Fertigung | ISO9001: 2015 |
Sonstige Eigenschaften
| Parameter | Spezifikation |
|---|---|
| Abmessungen | 278,0mm × 198,0mm × 30mm (ohne Kantenschutz) |
| Bauweise | Aluminiumlegierung + TPU-Eckenschutz |
| Gewicht | 1500g netto |
| Montage | Handgehalten, Schultergurt |
| Farbe | Hellsilber, schwarzer Kantenschutz |
| Anpassung | BIOS-Anpassung / Boot-Logo / OEM |
Betriebssystem
| Parameter | Spezifikation |
|---|---|
| OS | WIN7 / WIN10 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
I/O-LAYOUT
I/O-Layout Front- & Rückblende
Werkzeug-Computer mit industrietauglichen Schnittstellen — schnelle Anbindung vor Ort und Zusammenarbeit mehrerer Geräte.

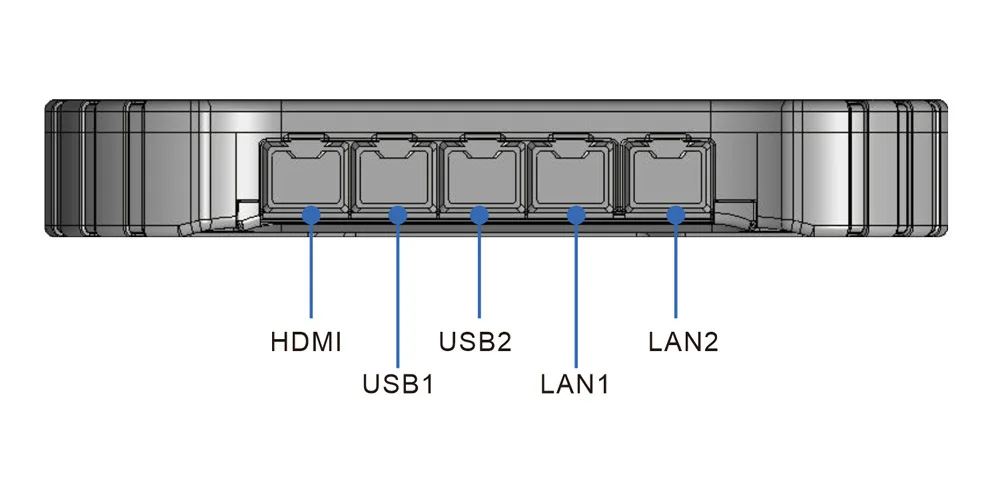

Seiten- / Oberseite

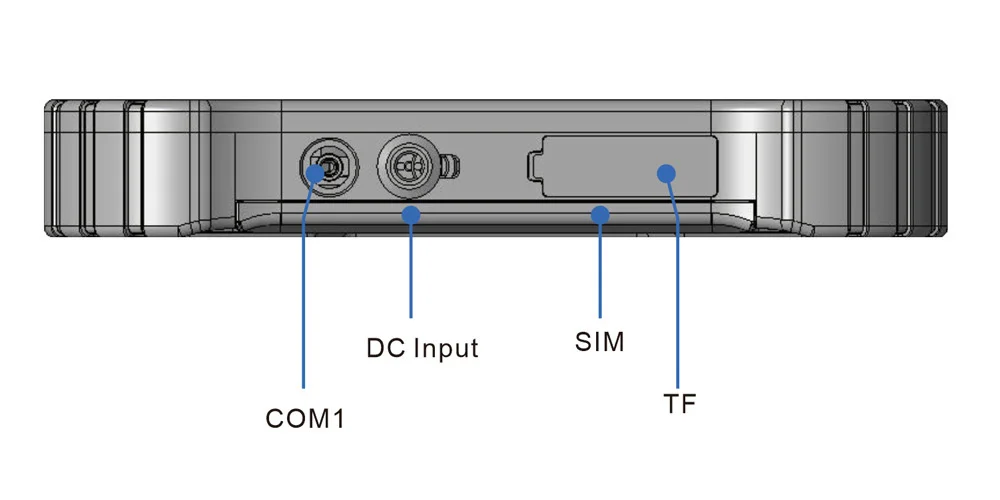

Unter- / Rückseite
ABMESSUNGEN

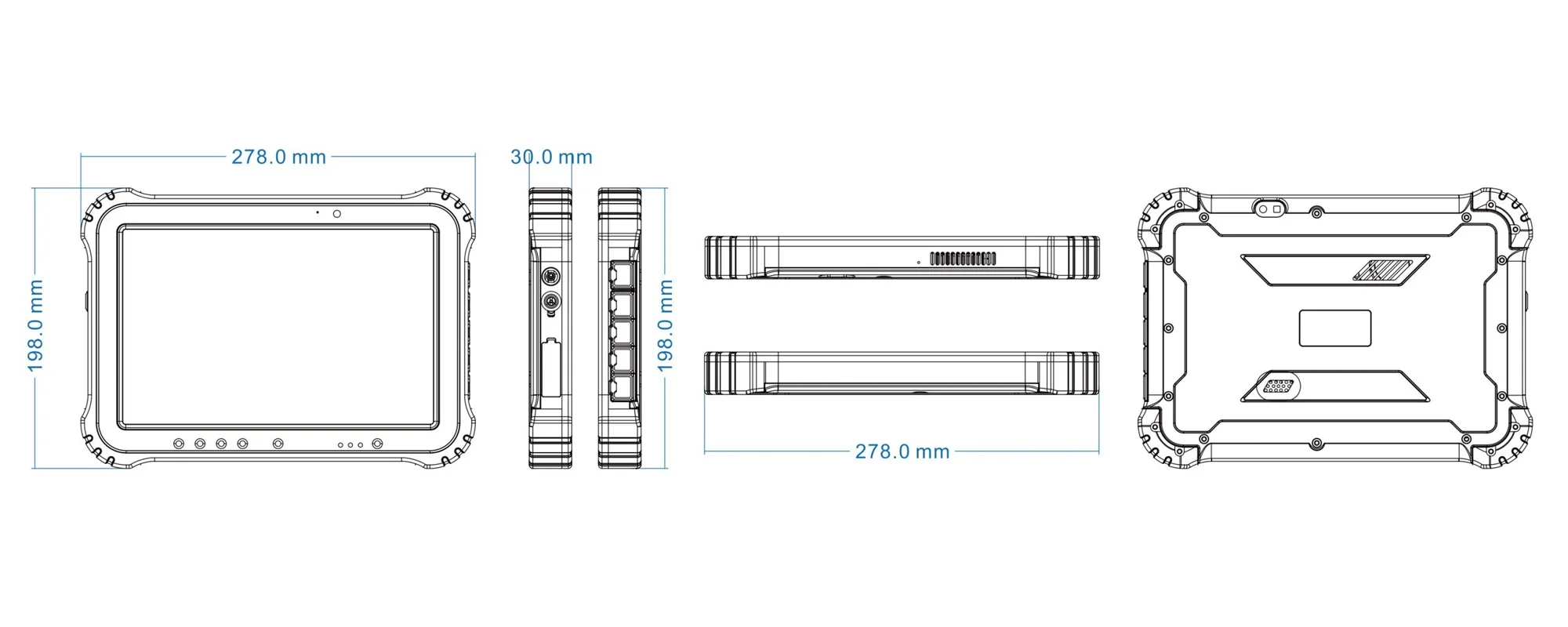

Dreiseitenansicht-Abmessungen (mm)
10,1"-Quadratdisplay · Core der 7. Gen Mainstream — Dreiseitenansicht und Einbaumaße.
BESTELLINFORMATIONEN
Bestellinformationen · Artikelnummer
Funkmodule (4G/5G/BeiDou), Erweiterungsmodule, Akkukapazität und Weitbereichs-Versionen werden projektspezifisch konfiguriert.
| Nr. | Artikelnummer | Modell | Hauptkonfiguration | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C5.02.05.070 | TPC-1082A | I5-7360U | 8GB DDR | SSD 128GB |
| 02 | C5.02.05.426 | TPC-1082A | I5-7360U | 16GB DDR | SSD 1TGB |
| 03 | C5.02.05.424 | TPC-1082A | I7-7560U | 8GB DDR | SSD 512GB |
Hinweis: Aufgrund von Marktschwankungen können Schlüsselkomponenten wie CPU, Arbeitsspeicher und Speicher variieren. Funk- / Erweiterungsmodule / Weitbereichs- / verschlüsselte Versionen werden projektspezifisch konfiguriert — bitte wenden Sie sich an unser Vertriebsteam.
