10,1" P-CAP-Multi-Touch
10,1"-Industrie-TFT-Panel + P-CAP projiziert-kapazitiver Touch / 10-Punkt. Handschuhtauglich, mit wasserdichtem Mikrofon, Stereo-Lautsprechern und Ablesbarkeit bei Sonnenlicht im Freien.
TPC-1042B · L1 WERKZEUG-COMPUTER · 10,1"
10,1"-Quadratdisplay · Leistung der 5. Core-Generation · ein Werkzeug-Computer mit Intel® Core™ i5-5200U Dual-Core

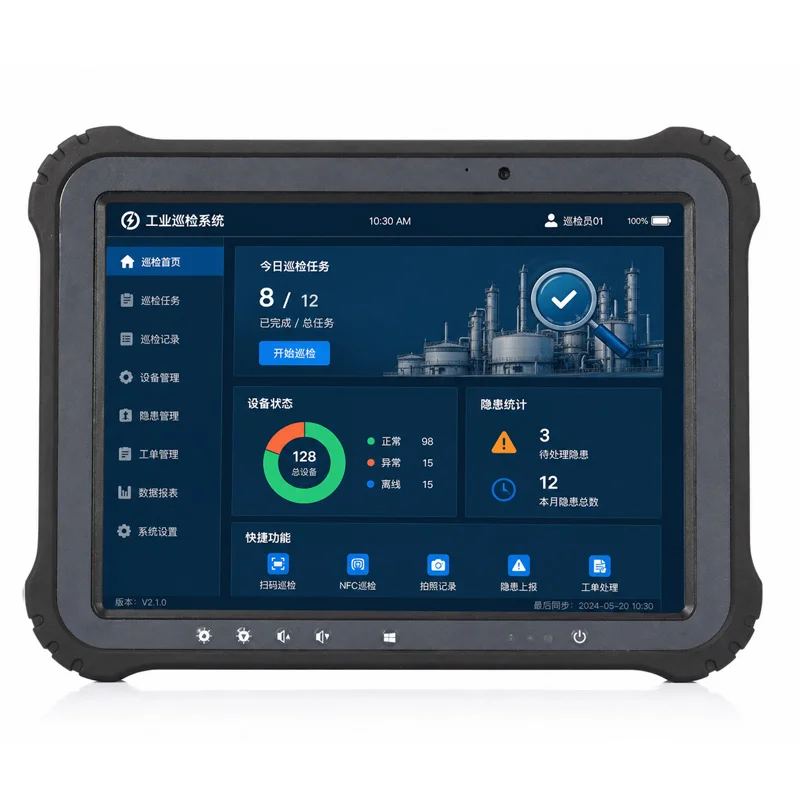

TPC-1042B i5-5200U 10,1-Zoll IP65 robustes Industrie-Tablet
Das TPC-1042B ist ein robustes 10,1-Zoll-Industrie-Handheld-Tablet auf Basis der Intel® Haswell-Plattform mit Unterstützung für Intel® Core™ i3 / i5 / i7-Prozessoren und vereint Rechenleistung, mobile Produktivität und Langlebigkeit im Industrieumfeld. Sein hochfestes Aluminium-Magnesium-Gehäuse und das lüfterlose Design sind mit einem kapazitiven Multi-Touch-Display, zwei Gigabit-LAN-Ports, USB 3.0 und einem Hochkapazitäts-Lithium-Akku kombiniert und können um 3G/4G, GPS, BeiDou, NFC, RFID, RS-232 und Fingerabdruckmodule erweitert werden — geeignet für Industrieinspektion, Fahrzeugeinsatz, Lager & Logistik, Datenerfassung vor Ort und mobiles Arbeiten im Freien.
Typische Anwendungen
10,1"P-CAP-Touch
IP65Schutz für gesamtes Gerät
1,2 mSturzfest
4G + GPSUniversalnetz + BeiDou
PRODUKT-HIGHLIGHTS · L1 WERKZEUG-COMPUTER
TPC-1042B · Acht Kernfunktionen
Werkzeug-Computer · 10,1"-Quadratdisplay · Leistung der 5. Core-Generation — feldtaugliche Rechenleistung + industrielle Robustheit + Multi-Mode-Konnektivität.
MIL-Klasse robust + 1,2 m sturzfest
Gehäuse aus Aluminiumlegierung + TPU-Eckenschutz, besteht einen Falltest aus 1,2 m, mit IP65-Staub- und -Spritzwasserschutz für das gesamte Gerät für den Dauereinsatz in rauen Außenumgebungen.
Wechselbarer Akku + lange Laufzeit
Der integrierte Lithium-Akku ist im Feld wechselbar und liefert 8+ Stunden Dauerbetrieb. Wird mit Standard-DC-12V-Netzteil geliefert; USB-Type-C-Schnellladung optional.
Intel® Core™ i5-5200U Dual-Core
Intel® Core™ i5-5200U · industrietaugliches Low-Power-Design. Kombiniert mit 4–8GB RAM + 128GB+ SSD für Datenerfassung und lokale Verarbeitung vor Ort.
4G + GPS / BeiDou Dual-Mode-Ortung
Huawei 4G-Universalnetzmodul + GPS / BeiDou Dual-Mode-Ortung. Echtzeit-Uplink für Inspektion, Disposition, Track-Verfolgung und Geofence-Warnungen. Optionales 5G-Modul.
Wi-Fi + Bluetooth + Multi-Funk
IEEE 802.11 Wi-Fi + Bluetooth Dual-Mode-Funk. Optionale NFC- / RFID- (Erkennung von Ausweisen der 2. Generation) / Fingerabdruckmodule machen es zu einem echten Mehrzweck-Terminal.
Umfangreiche industrielle I/O
USB 3.0 + USB 2.0 + Gigabit-LAN + HDMI + RS-232 — ein vollständiger Satz industrieller Schnittstellen, dazu Front- und Rückkamera (2MP vorne / 5MP hinten) für die Beweissicherung vor Ort.
Win 7 / Win 10 / Ubuntu Multi-OS
Validiert für den Multi-OS-Einsatz von Win 7 / Win 10 / Ubuntu, mit optionaler BIOS-Anpassung / Boot-Logo / OEM-Branding.
PRODUKTGALERIE

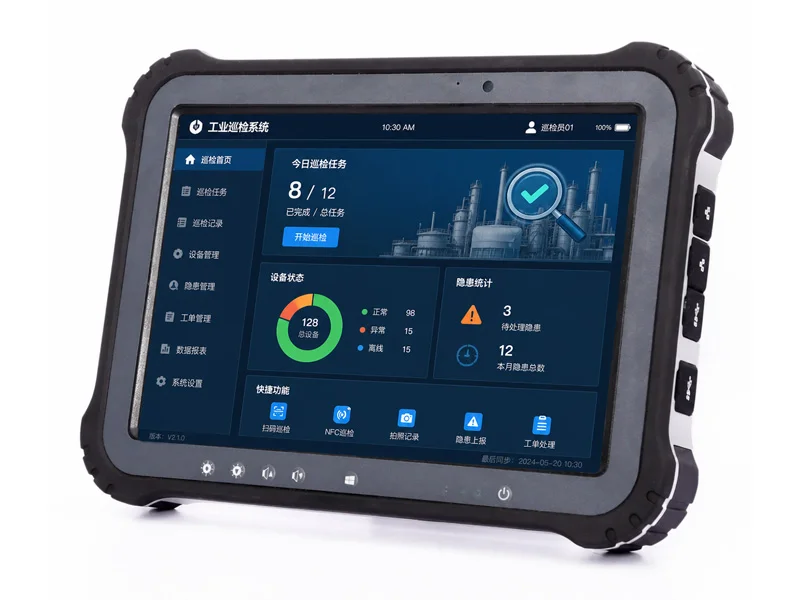

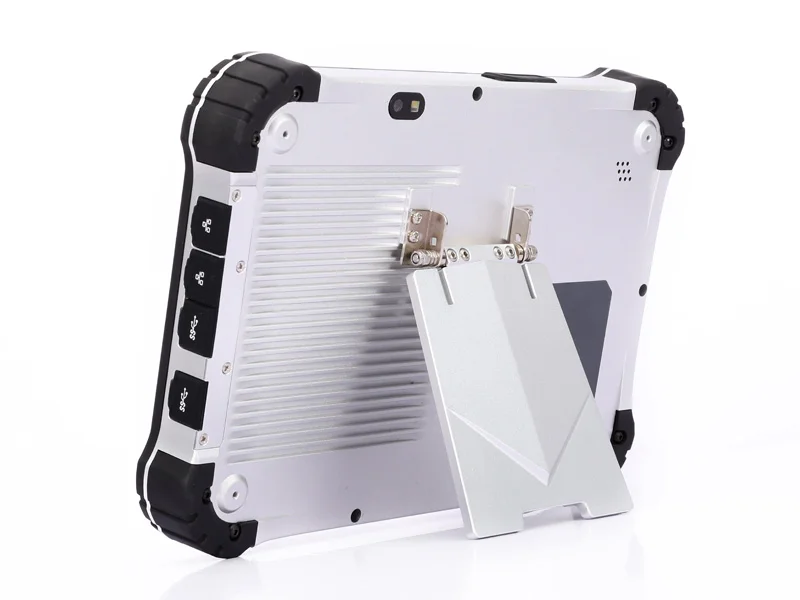

Produktansichten
SPEZIFIKATIONEN
TPC-1042B · Vollständige Spezifikationen
Datenblatt-Version V1.0 · Aufgrund von Schwankungen am Chipmarkt können sich Schlüsselkomponenten ändern; die endgültige Konfiguration ist mit dem Vertrieb zu bestätigen.
Kern-Hardware
| Parameter | i5-5200U | i7-4510U | |
|---|---|---|---|
| Prozessor | i5-5200U | i7-4510U | — |
| Chipsatz | Intel® Core 4th / 5th | Intel® Core 4th / 5th | — |
| Arbeitsspeicher | 4GB onboard | 4GB onboard | — |
| Speicher | 256G | 256G | — |
I/O-Schnittstellen
| Parameter | Spezifikation |
|---|---|
| USB | 2 × USB 3.0 |
| LAN | 2× RJ45-Ports (100/1000M) |
| Funk | IEEE 802.11 Wi-Fi + Bluetooth |
| Audio | Line-Out / Line-In + integrierter Lautsprecher, MIC |
| Expansion | 4G / 5G, GPS, BeiDou, NFC, RFID, RS-232, Fingerabdruck |
Display & Bedienung
| Parameter | Spezifikation |
|---|---|
| Touch | Projiziert-kapazitiver Touch (P-CAP), 10-Punkt |
| Display | 10,1-Zoll-TFT-LCD |
| Auflösung | 1280 × 800 |
| Helligkeit | 300 cd/m² |
| Kontrast | 500:1 |
| Lautsprecher | Wasserdichter Lautsprecher 1,5W 8Ω |
| Mikrofon | Wasserdichtes Mikrofon |
| Tasten | Lautstärke +, Lautstärke -, Ein/Aus-Schalter |
| Anzeigen | Dauerhaft grün im Betrieb, aus im ausgeschalteten Zustand; rot/blau zweifarbige Lade-Atemleuchte (rot pulsierend beim Laden, blau bei voller Ladung, aus wenn nicht geladen wird) |
Leistung & Umgebung
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0℃ bis 50℃ (Weitbereich optional) |
| Lagertemperatur | -20 bis 70℃ |
| Relative Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Stromeingang | DC 12V 3A |
| TDP | 20W |
| Schutzart | IP65 für das gesamte Gerät |
| Fallschutz | 1.2 m |
| EMC | EN IEC 61000-3-2 |
| MTBF | 60.000 Stunden |
| Referenznormen | GJB322A / JGB150A |
| Zertifizierungen | CE, FCC (EN 55032 & EN 55035) |
| Fertigung | ISO9001: 2015 |
Sonstige Eigenschaften
| Parameter | Spezifikation |
|---|---|
| Abmessungen | 272,0mm × 185,0mm × 21mm (ohne Kantenschutz) |
| Bauweise | Aluminiumlegierung + TPU-Eckenschutz |
| Gewicht | 1300g netto |
| Montage | Handgehalten, Schultergurt |
| Farbe | Hellsilber, schwarzer Kantenschutz |
| Anpassung | BIOS-Anpassung / Boot-Logo / OEM |
Betriebssystem
| Parameter | Spezifikation |
|---|---|
| OS | WIN7 / WIN10 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
I/O-LAYOUT
I/O-Layout Front- & Rückblende
Werkzeug-Computer mit industrietauglichen Schnittstellen — schnelle Anbindung vor Ort und Zusammenarbeit mehrerer Geräte.

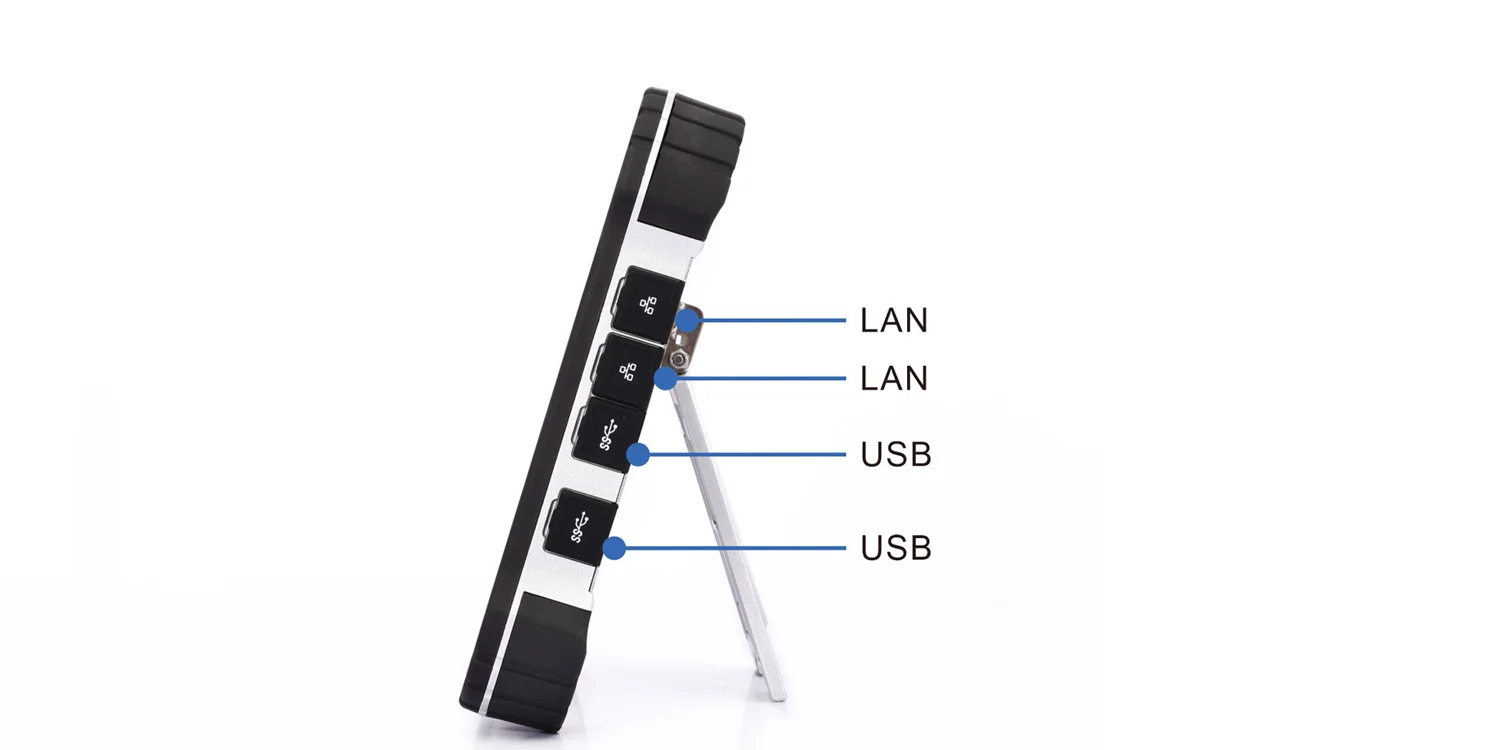

Seiten- / Oberseite

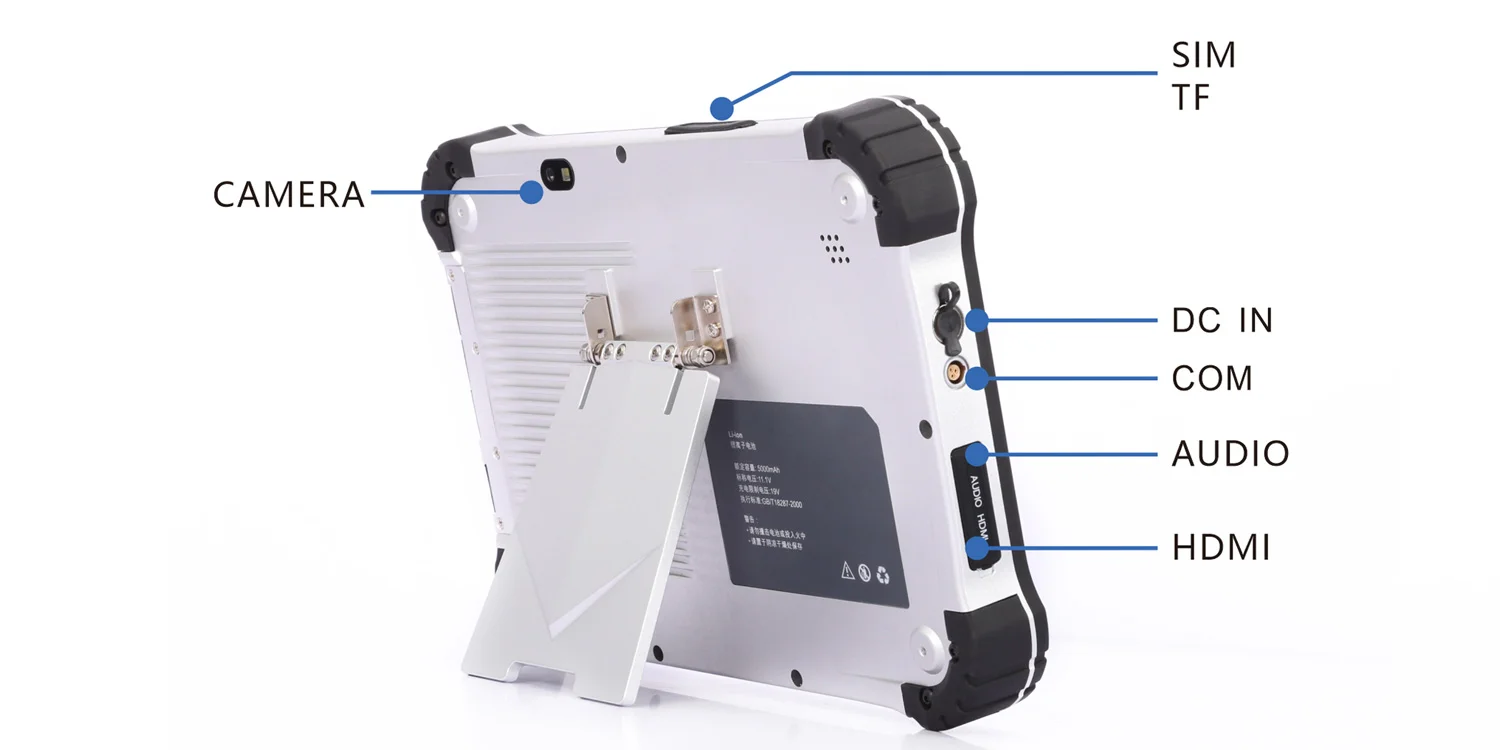

Unter- / Rückseite
ABMESSUNGEN

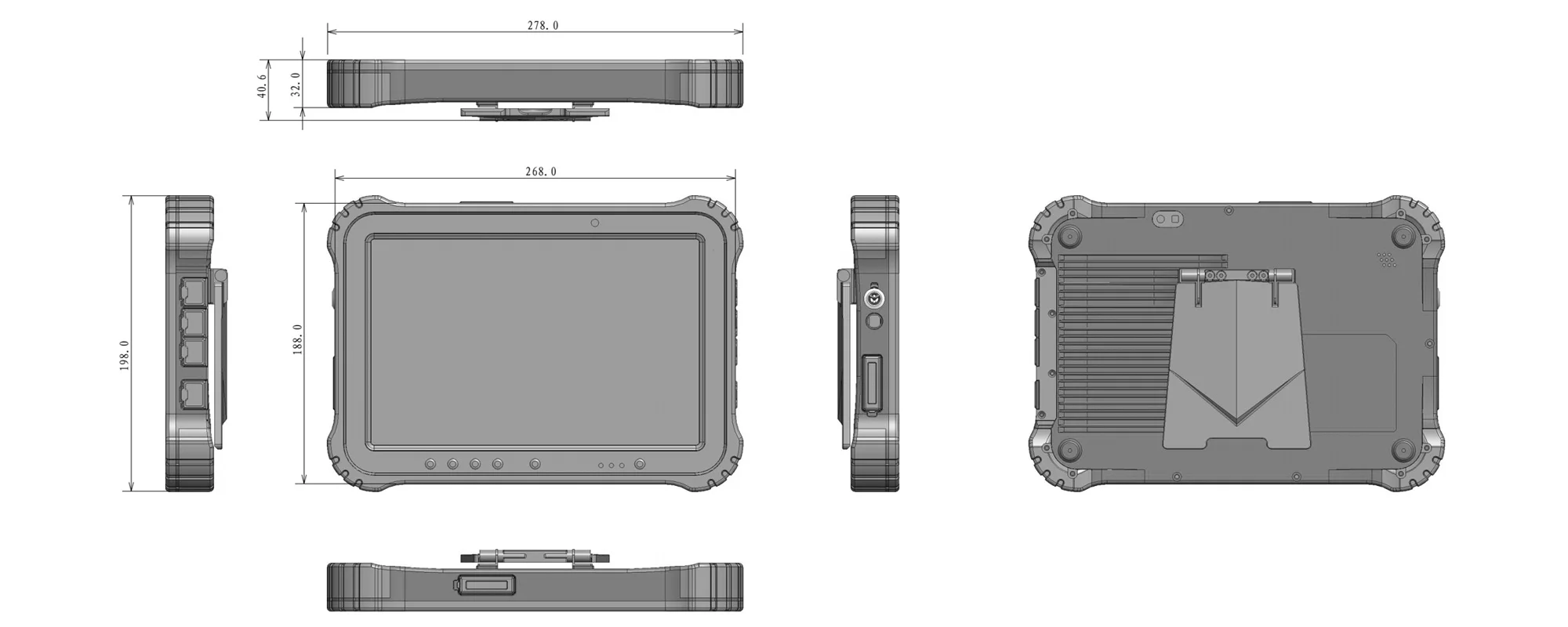

Dreiseitenansicht-Abmessungen (mm)
10,1"-Quadratdisplay · Leistung der 5. Core-Generation — Dreiseitenansicht und Einbaumaße.
BESTELLINFORMATIONEN
Bestellinformationen · Artikelnummer
Funkmodule (4G/5G/BeiDou), Erweiterungsmodule, Akkukapazität und Weitbereichs-Versionen werden projektspezifisch konfiguriert.
| Nr. | Artikelnummer | Modell | Hauptkonfiguration | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C5.02.05.095 | TPC-1042B | i5-5200U | 4GB DDR | SSD 256GB |
| 02 | C5.02.05.027 | TPC-1042B | i7-4510U | 4GB DDR | SSD 256GB |
Hinweis: Aufgrund von Marktschwankungen können Schlüsselkomponenten wie CPU, Arbeitsspeicher und Speicher variieren. Funk- / Erweiterungsmodule / Weitbereichs- / verschlüsselte Versionen werden projektspezifisch konfiguriert — bitte wenden Sie sich an unser Vertriebsteam.
ANWENDUNGEN
TPC-1042B · Typische Anwendungen
Werkzeug-Computer · feldtaugliche Rechenleistung + Full-Mode-Konnektivität + industrielle Robustheit, für Netz-, Notfall-, unbemannte und koordinierte Steuerungsszenarien.
TPC-1042B Auswahlberatung
Teilen Sie uns Ihren Projekthintergrund (Netz / Notfall / unbemannt / maritim / koordinierte Steuerung), die benötigten Erweiterungsmodule (4G/5G/Satellit/BeiDou/RFID/KI), die Bestellmenge und die Feldumgebung mit — unsere Ingenieure antworten innerhalb von 24 Stunden mit vollständigem Datenblatt, Angebot und Muster-Evaluierungsplan.
