10,1" P-CAP-Multi-Touch
10,1"-Industrie-TFT-Panel + P-CAP projiziert-kapazitiver Touch / 10-Punkt. Handschuhtauglich, mit wasserdichtem Mikrofon, Stereo-Lautsprechern und Ablesbarkeit bei Sonnenlicht im Freien.
TPC-1062A · L1 WERKZEUG-COMPUTER · 10,1"
10,1"-Quadratdisplay · J1900 Economy · ein Werkzeug-Computer mit Intel® Celeron® J1900 Quad-Core
TPC-1062A J1900 10,1-Zoll Economy robustes Industrie-Tablet
Das TPC-1062A ist ein robustes 10,1-Zoll-Industrie-Handheld-Tablet mit Intel® Celeron® J1900 Quad-Core-/Quad-Thread-Prozessor. Es verfügt über eine umfangreiche I/O-Ausstattung — einen Gigabit-LAN-Port, zwei USB-Ports, HDMI, Kopfhörer-/Mikrofonbuchsen, zwei serielle Ports und eine Reserveschnittstelle. Für die mobile Vernetzung nutzt es ein Huawei 4G-Universalnetzmodul, während eine Front- und eine Rückkamera die Fotoerfassung vor Ort ermöglichen. Für die schnelle Dateneingabe unterstützt ein RFID-Leser auf der Rückseite die Erkennung nationaler Ausweise der zweiten Generation. Zur Ortung kann das Handheld-Tablet sowohl mit GPS als auch mit BeiDou ausgestattet werden.
Typische Anwendungen
10,1"P-CAP-Multi-Touch
IP65Staub- & Spritzwasserschutz, ganzes Gerät
1,2 mSturzfest / industrietauglich robust
4G + GPSUniversalnetz + BeiDou Dual-Mode
PRODUKT-HIGHLIGHTS · L1 WERKZEUG-COMPUTER
TPC-1062A · Acht Kernfunktionen
Werkzeug-Computer · 10,1"-Quadratdisplay · J1900 Economy — feldtaugliche Rechenleistung + industrielle Robustheit + Multi-Mode-Konnektivität.
MIL-Klasse robust + 1,2 m sturzfest
Gehäuse aus Aluminiumlegierung + TPU-Eckenschutz, besteht einen Falltest aus 1,2 m, mit IP65-Staub- und -Spritzwasserschutz für das gesamte Gerät für den Dauereinsatz in rauen Außenumgebungen.
Wechselbarer Akku + lange Laufzeit
Der integrierte Lithium-Akku ist im Feld wechselbar und liefert 8+ Stunden Dauerbetrieb. Wird mit Standard-DC-12V-Netzteil geliefert; USB-Type-C-Schnellladung optional.
Intel® Celeron® J1900 Quad-Core
Intel® Celeron® J1900 · industrietaugliches Low-Power-Design. Kombiniert mit 4–8GB RAM + 128GB+ SSD für Datenerfassung und lokale Verarbeitung vor Ort.
4G + GPS / BeiDou Dual-Mode-Ortung
Huawei 4G-Universalnetzmodul + GPS / BeiDou Dual-Mode-Ortung. Echtzeit-Uplink für Inspektion, Disposition, Track-Verfolgung und Geofence-Warnungen. Optionales 5G-Modul.
Wi-Fi + Bluetooth + Multi-Funk
IEEE 802.11 Wi-Fi + Bluetooth Dual-Mode-Funk. Optionale NFC- / RFID- (Erkennung von Ausweisen der 2. Generation) / Fingerabdruckmodule machen es zu einem echten Mehrzweck-Terminal.
Umfangreiche industrielle I/O
USB 3.0 + USB 2.0 + Gigabit-LAN + HDMI + RS-232 — ein vollständiger Satz industrieller Schnittstellen, dazu Front- und Rückkamera (2MP vorne / 5MP hinten) für die Beweissicherung vor Ort.
Win 7 / Win 10 / Ubuntu Multi-OS
Validiert für den Multi-OS-Einsatz von Win 7 / Win 10 / Ubuntu, mit optionaler BIOS-Anpassung / Boot-Logo / OEM-Branding.

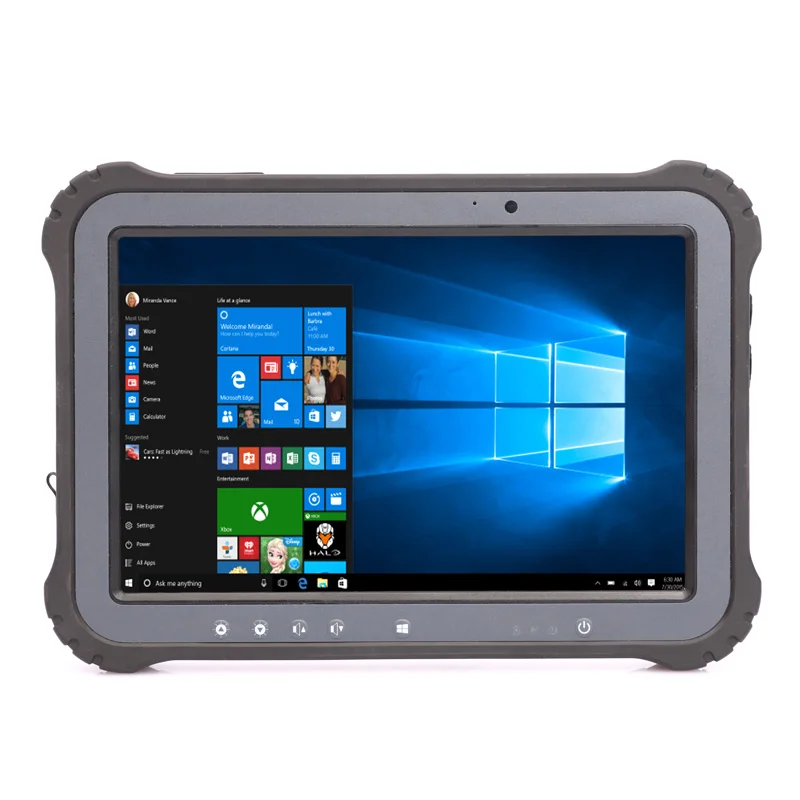

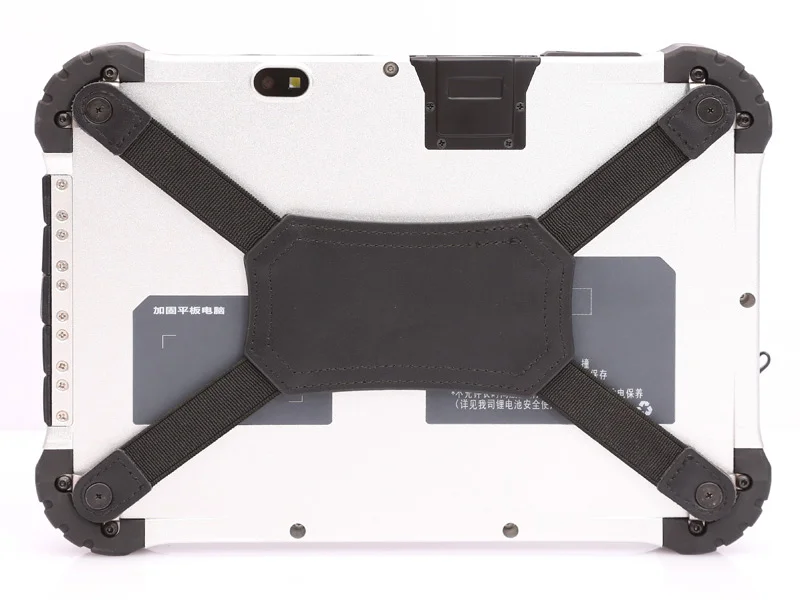

PRODUKTGALERIE
Produktansichten
SPEZIFIKATIONEN
TPC-1062A · Vollständige Spezifikationen
Datenblatt-Version V1.0 · Aufgrund von Schwankungen am Chipmarkt können sich Schlüsselkomponenten ändern; die endgültige Konfiguration ist mit dem Vertrieb zu bestätigen.
Kern-Hardware
| Parameter | Spezifikation |
|---|---|
| Prozessor | Intel® Celeron® J1900 |
| Chipsatz | Bay Trail |
| Arbeitsspeicher | DDR3L 4~8 GB |
| Speicher | 1× mSATA SSD |
I/O-Schnittstellen
| Parameter | Spezifikation |
|---|---|
| USB | 1 × USB 3.0, 1 × USB 2.0 |
| LAN | 1× RJ45 (100/1000M) port |
| Funk | IEEE 802.11 Wi-Fi + Bluetooth |
| Audio | Line-Out / Line-In + integrierter Lautsprecher, MIC |
| Expansion | 4G / 5G, GPS, BeiDou, NFC, RFID, RS-232, Fingerabdruck |
Display & Bedienung
| Parameter | Spezifikation |
|---|---|
| Touch | Projiziert-kapazitiver Touch (P-CAP), 10-Punkt |
| Display | 10,1-Zoll-TFT-LCD |
| Auflösung | 1280 × 800 |
| Helligkeit | 300 cd/m² |
| Kontrast | 500:1 |
| Mikrofon | Wasserdichtes Mikrofon |
| Tasten | Lautstärke +, Lautstärke -, Ein/Aus-Schalter |
| Anzeigen | Dauerhaft grün im Betrieb, aus im ausgeschalteten Zustand; rot/blau zweifarbige Lade-Atemleuchte (rot pulsierend beim Laden, blau bei voller Ladung, aus wenn nicht geladen wird) |
Leistung & Umgebung
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0℃ bis 50℃ (Weitbereich optional) |
| Lagertemperatur | -20 bis 70℃ |
| Relative Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Stromeingang | DC 12V 3A |
| TDP | 20W |
| Schutzart | IP65 für das gesamte Gerät |
| Fallschutz | 1.2 m |
| EMC | EN IEC 61000-3-2 |
| MTBF | 60.000 Stunden |
| Referenznormen | GJB322A / JGB150A |
| Zertifizierungen | CE, FCC (EN 55032 & EN 55035) |
| Fertigung | ISO9001: 2015 |
Sonstige Eigenschaften
| Parameter | Spezifikation |
|---|---|
| Abmessungen | 275,0mm × 193,0mm × 23,5mm (ohne Kantenschutz) |
| Bauweise | Aluminiumlegierung + TPU-Eckenschutz |
| Gewicht | 1300g netto |
| Montage | Handgehalten, Schultergurt |
| Farbe | Hellsilber, schwarzer Kantenschutz |
| Anpassung | BIOS-Anpassung / Boot-Logo / OEM |
Betriebssystem
| Parameter | Spezifikation |
|---|---|
| OS | WIN7 / WIN10 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
I/O-LAYOUT

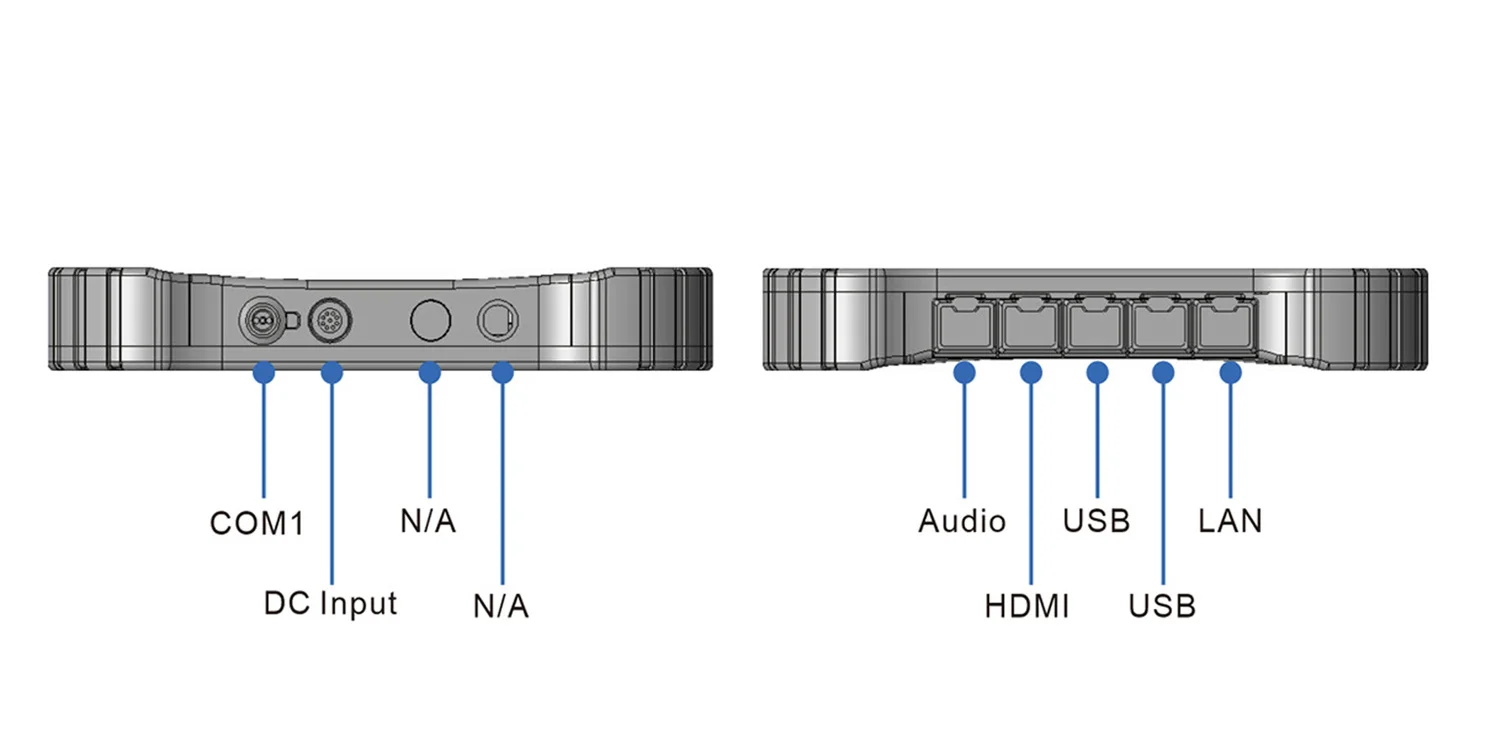

I/O-Layout Front- & Rückblende
Werkzeug-Computer mit industrietauglichen Schnittstellen — schnelle Anbindung vor Ort und Zusammenarbeit mehrerer Geräte.
Seiten- / Oberseite
Unter- / Rückseite
ABMESSUNGEN

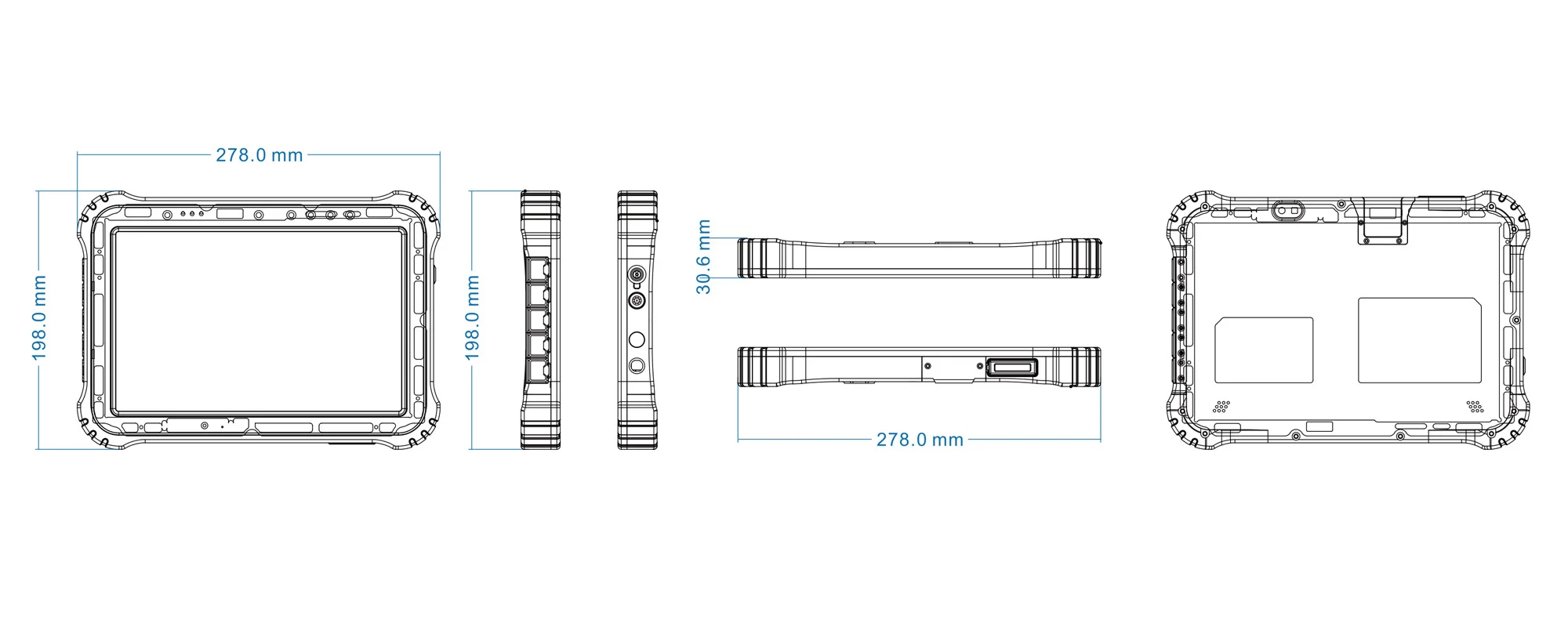

Dreiseitenansicht-Abmessungen (mm)
10,1"-Quadratdisplay · J1900 Economy — Dreiseitenansicht und Einbaumaße.
BESTELLINFORMATIONEN
Bestellinformationen · Artikelnummer
Funkmodule (4G/5G/BeiDou), Erweiterungsmodule, Akkukapazität und Weitbereichs-Versionen werden projektspezifisch konfiguriert.
| Nr. | Artikelnummer | Modell | Hauptkonfiguration | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C5.02.05.092 | TPC-1062A | J1900 | 4GB DDR | SSD 128GB |
| 02 | C5.02.05.090 | TPC-1062A | J1900 | 4GB DDR | SSD 256GB |
Hinweis: Aufgrund von Marktschwankungen können Schlüsselkomponenten wie CPU, Arbeitsspeicher und Speicher variieren. Funk- / Erweiterungsmodule / Weitbereichs- / verschlüsselte Versionen werden projektspezifisch konfiguriert — bitte wenden Sie sich an unser Vertriebsteam.
ANWENDUNGEN
TPC-1062A · Typische Anwendungen
Werkzeug-Computer · feldtaugliche Rechenleistung + Full-Mode-Konnektivität + industrielle Robustheit, für Netz-, Notfall-, unbemannte und koordinierte Steuerungsszenarien.
