Ein hygienischer industrieller Touch-Panel-PC mit 12. Gen Intel® Core™ mit 10 Zoll P-CAP 10-Punkt-kapazitivem Touch + Edelstahl-Frontblende 304/316, IP69K-Schutz + Einbaumontage in Schaltpult

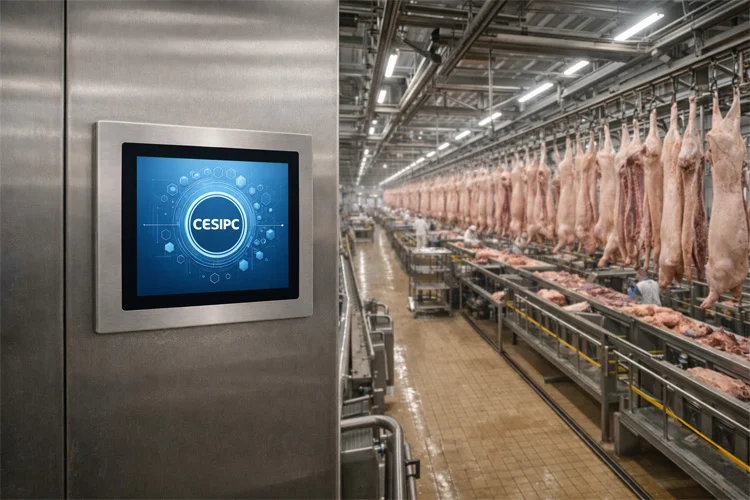

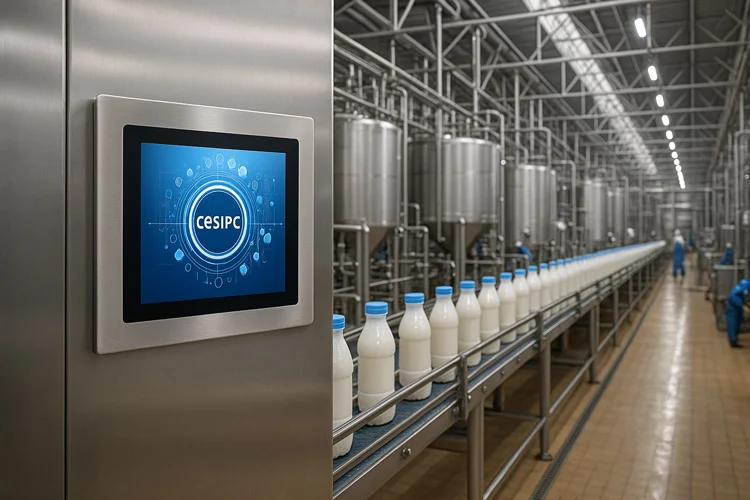

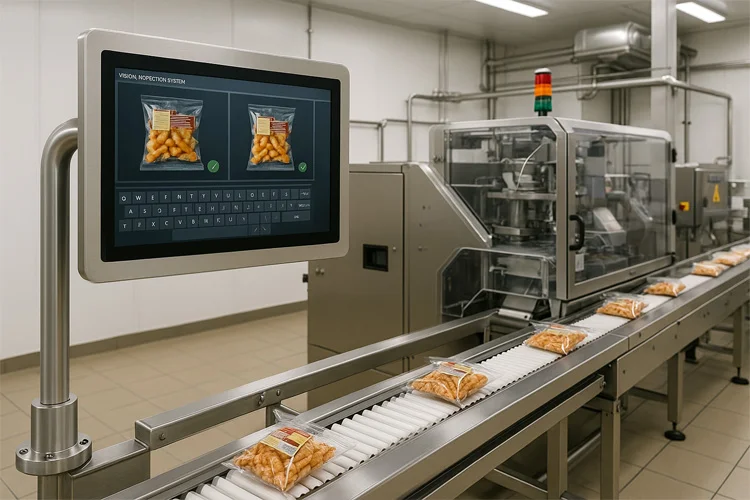

Der WPC-S1022A-S ist ein 10-Zoll-Einbau-Hygiene-Industrie-Panel-PC für Lebensmittelverarbeitung, Molkerei, Pharma und hygienische Washdown-Bereiche. Er verwendet eine Edelstahl-Frontblende aus SUS304 in einer Einbau-Konstruktion, die in Geräteschränke oder Maschinen der Produktionslinie eingebaut wird und dem Gerät vollen IP69K-Schutz verleiht, der Hochtemperatur-Hochdruck-Wasser-Washdown, Schaumreinigung und häufiger Desinfektion standhält. Das kompakte 10-Zoll-4:3-Design eignet sich für geräteseitiges HMI, Mensch-Maschine-Interaktion, Liniensteuerung und Vor-Ort-Informationsanzeige. Bei gleichzeitiger Aufrechterhaltung des Hygieneschutzes bietet er höhere Integration und Einsatzflexibilität — eine effiziente Lösung zur Modernisierung und Digitalisierung von Geräten in Hygienebereichen.
Edelstahl-Frontblende IP69K + Einbaumontage in Schaltpult + günstiger als die vollgekapselte G-Klasse — die beste Wahl für 90 % aller Hygieneszenarien.
304 / 316 Edelstahl-Frontblende mit IP69K-Schutz, hält dem direkten Washdown mit 80 °C / 100 bar Hochdruck-Heißwasser stand. Die Frontblende erfüllt die Hygienestandards EHEDG / 3-A für eine sorgenfreie tägliche Tiefenreinigung. Da das standardmäßige rückseitige I/O außerhalb der Nasszone liegt, bietet das Gerät ein besseres Preis-Leistungs-Verhältnis als die vollgekapselte G-Klasse.
Einbau-Panel-Mount-Design: Die Frontblende wird in einen Schaltschrank / eine Reinraum-Trennwand / ein Gerätepanel eingelassen, sodass nur die Frontblende der nassen Washdown-Zone ausgesetzt ist, während die rückseitige Verkabelung in der Trockenzone gewartet wird. Die VESA-100×100-Standardmontage deckt Industrie-Bedienpulte / Reinraum-Touchscreens / Geräte-HMI-Stationen ab.
304 / 316 Edelstahl-Frontblende in Lebensmittelqualität ohne schmutzfangende Spalten. Die gebürstete Spiegeloberfläche widersteht Korrosion und chemischen Reinigungsmitteln (Hypochlorit, Wasserstoffperoxid, quartäre Ammoniumverbindungen) und bleibt bei langfristigem Kontakt mit Salzlake, Säuren und Laugen rostfrei. Ein optionales 316-Upgrade meistert salzhaltige Küstenumgebungen.
Projiziert-kapazitiver Touch (P-CAP) mit 10-Punkt-Multitouch, unterstützt Bedienung mit nassen Händen und Handschuhen. XGA TFT LED LCD 1024 × 768 Industrie-Panel, 300-350 cd/m² Standardhelligkeit (500-1000 nits Hochhelligkeit anpassbar), AG-Antireflexbeschichtung, 50.000 Stunden Hintergrundbeleuchtungslebensdauer.
Intel® Core™ i3-1215U / i5-1235U / i7-1255U in drei Leistungsstufen. Bis zu 10C12T-Leistungscluster mit integrierter Iris-Xe-Grafik.

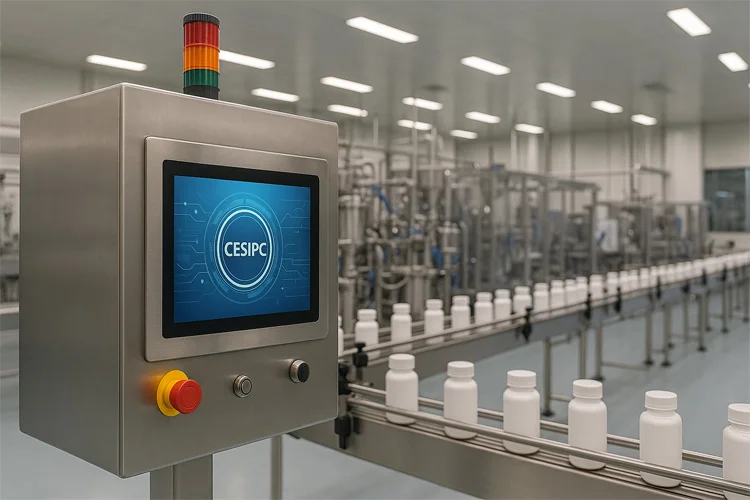

Kompatibel mit FDA-Materialien in Lebensmittelqualität + Lebensmittelsicherheits-Managementsystem nach ISO 22000. Geeignet für kritische Compliance-Szenarien wie GMP-Pharmalinien / HACCP-Lebensmittelsicherheitsmanagement / 3-A-Molkereistandards.
IP69K-Frontblende + Einbaumontage deckt 90 % aller Hygieneszenarien ab. Da die rückseitige Verkabelung in der Trockenzone liegt, sind die Gesamtkosten pro Gerät rund 30 % niedriger als bei der vollgekapselten G-Klasse — die beste Wahl für den Einbau in Bedienpulte.

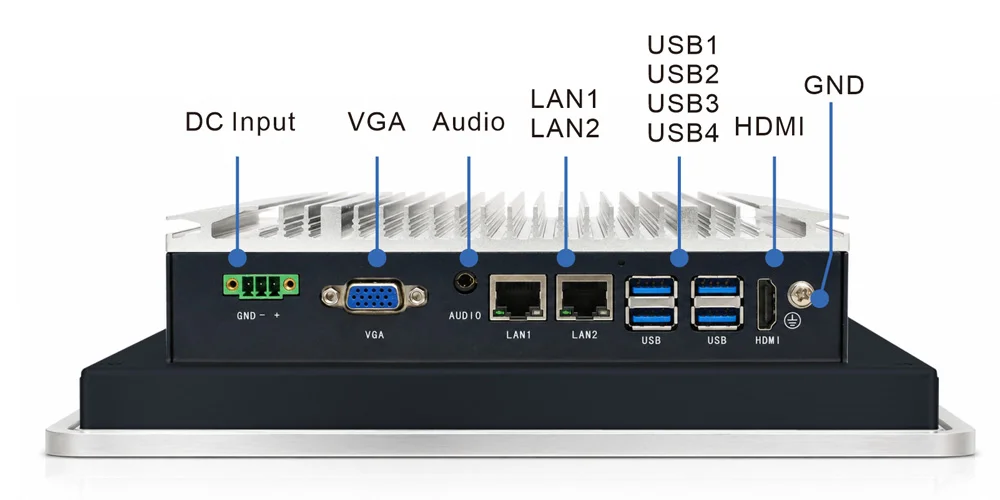

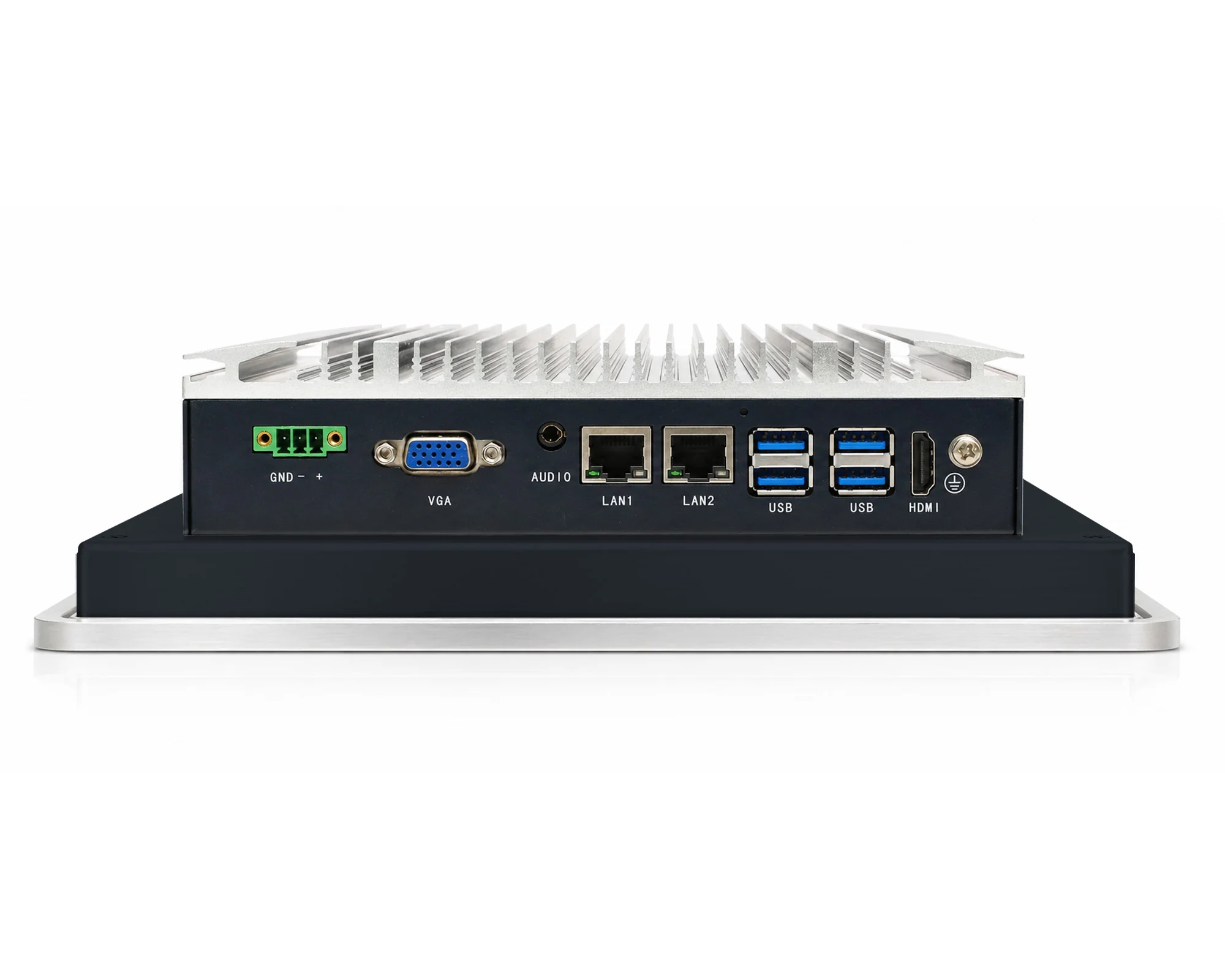

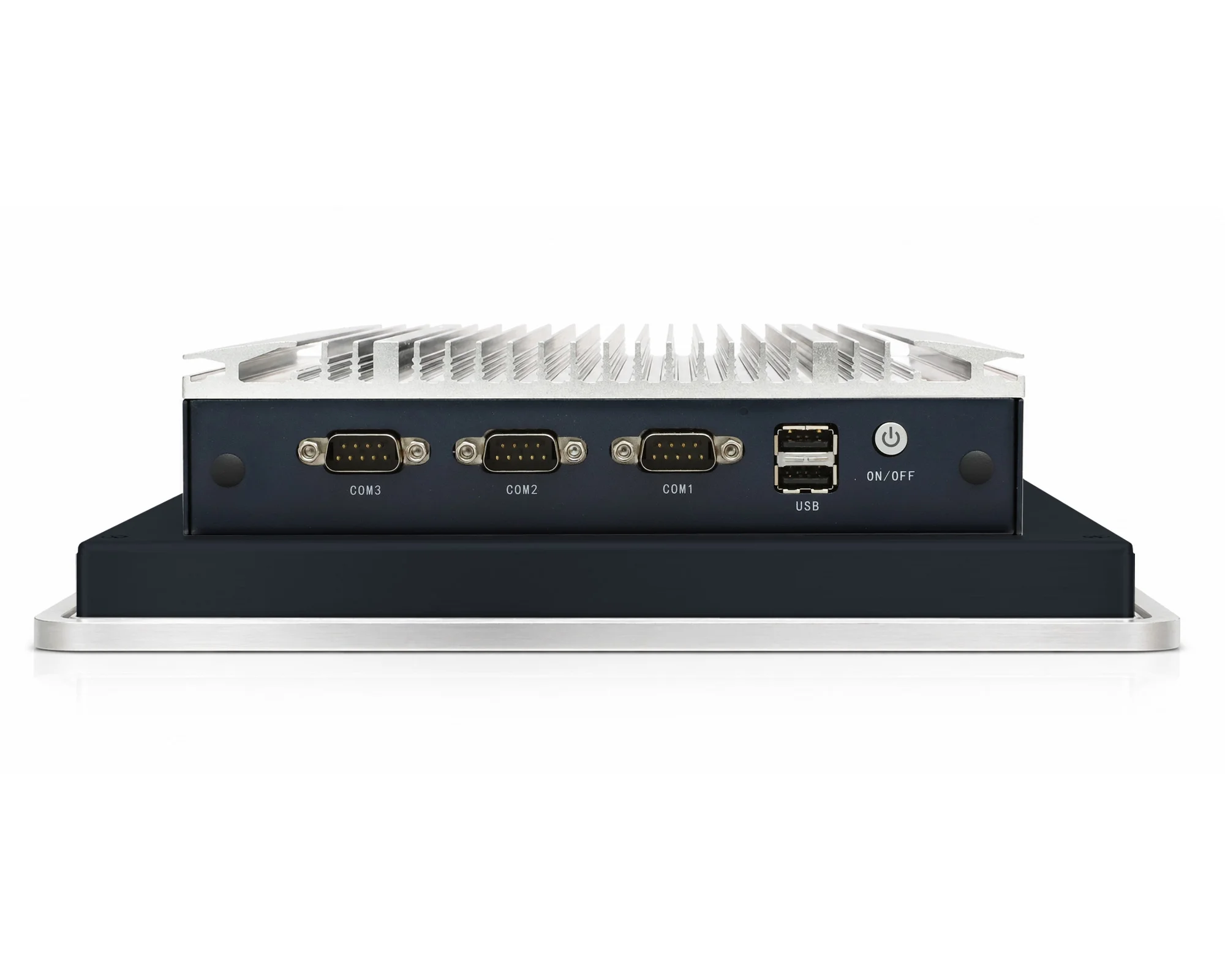

Die Rückseite des Geräts befindet sich im Schaltschrank / in der Trockenzone mit standardmäßigem Industrie-I/O: 4× USB 3.0 + 2× USB 2.0 + 4× COM + 2× GbE + HDMI + VGA + Audio. Es sind keine luftfahrttauglichen, abgedichteten Steckverbinder erforderlich, was Wartung und Erweiterung erleichtert.
3-polige steckbare Phoenix-Klemme mit 9-36V DC Weitbereichseingang. Vierfacher Schutz gegen Überspannung / Überstrom / Verpolung / Überspannungsstöße. Kompatibel mit 24V-Industrie-PLC-Direktversorgung und 12V-Fahrzeugeinbauszenarien.
Basiert auf der FlexCore™-Vier-Elemente-Architektur: i-Core Smart-Core + i-Function Erweiterung + i-Connect Schnittstelle + Smart-Thermal-Management. Langfristige Display-Verfügbarkeit, mit bei Bedarf aufrüstbarem Mainboard.
Vier aufeinander abgestimmte Schutzmechanismen: ① Stromschutz + ② Notstromversorgung + ③ Start-Stopp-Steuerung + ④ System-Selbstwiederherstellung. Ein Stromausfall beschädigt keine kritischen Chargendaten und hält die HACCP-Rückverfolgbarkeitskette intakt. Multi-OS-Unterstützung: Win 10/11 · Ubuntu · CentOS.
Datenblatt-Version V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Schwankungen am Chip-Markt können sich Schlüsselchips ändern; die endgültige Konfiguration ist mit dem Vertrieb zu bestätigen.
| Parameter | Intel® Core™ i3-1215U | Intel® Core™ i5-1235U | Intel® Core™ i7-1255U |
|---|---|---|---|
| Prozessor | i3-1215U | i5-1235U | i7-1255U |
| Kerne | 6 (2P+4E) | 10 (2P+8E) | 10 (2P+8E) |
| Threads | 8 | 12 | 12 |
| Frequenz | 1.2~4.4 GHz | 1.3~4.4 GHz | 1.7~4.7 GHz |
| Cache | 10 MB L3 Cache | 12 MB L3 Cache | 12 MB L3 Cache |
| TDP | 15W | ||
| Grafik | Intel UHD Graphics (64 EUs) | Intel Iris Xe Graphics (80 EUs) | Intel Iris Xe Graphics (96 EUs) |
| Arbeitsspeicher | 8~32 GB DDR5 | ||
| Speicher | 2 × M.2 NVMe | ||
| Parameter | Spezifikation |
|---|---|
| USB | 4×USB3.0, 2×USB2.0 |
| RS232 | 2 |
| RS485 | 1 |
| Gigabit-Ethernet | 2 × RJ45 (Intel I210, 10/100/1000Mbps) |
| Audio | 3.5mm TRRS |
| Display-Ausgang | HDMI OUT, VGA OUT |
| Wi-Fi (optional) | Dual-Band 2.4G/5G WLAN-Karte, Bluetooth |
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 1-reihige 3-polige steckbare Klemme, unterstützt 9~36V DC Weitbereichseingang |
| Netzschalter | 1× ATX-Netzschalter |
| Boot-Modus | AT/ATX-Modusschalter (integriert) |
| Parameter | Spezifikation |
|---|---|

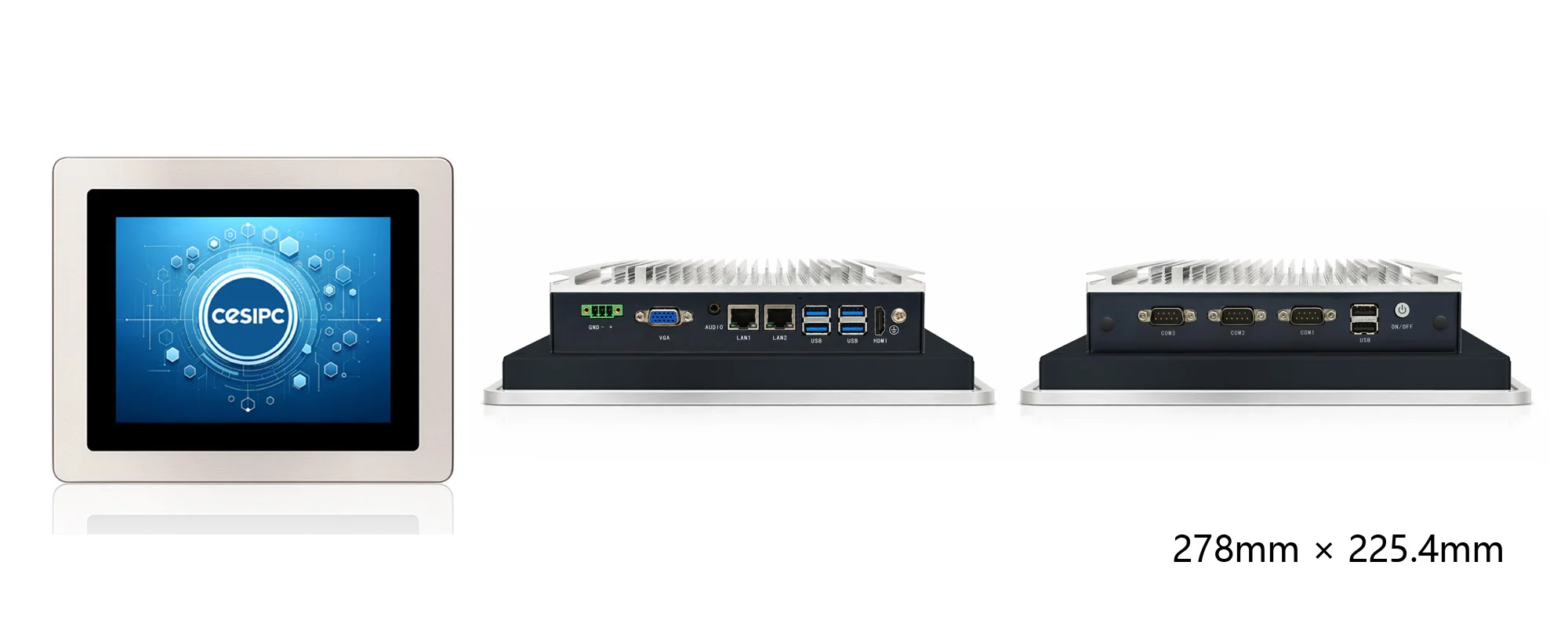

| Abmessungen | 278 (B) × 225.4 (T) × 57.8 (H) mm |
| Gewicht | 4 KG netto |
| Gehäusematerial | SUS304 Edelstahl |
| Mechanische Struktur | Blechkonstruktion |
| Montage | Einbau-Panel-Mount / VESA 100×100 Wandmontage |
| Reset-Schalter | 1× Reset-Schalter |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 50.000 Std. |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereichstemperatur -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereichstemperatur -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMV | CE, FCC (EN 55032 & EN 55035) |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 10 Zoll (4:3) |
| Displaytyp | XGA TFT LED LCD |
| Auflösung | 1024 × 768 |
| Farben | 16.2M |
| Helligkeit | 350 cd/m² |
| Kontrast | 1000:1 |
| Lebensdauer Hintergrundbeleuchtung | 50.000 Std. |
| Touch-Typ | Projiziert-kapazitiver Touch (P-CAP), 10-Punkt |
| Touch-Schutzart | IP65 (Frontblende) |
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 7 / Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot-LOGO / OEM |

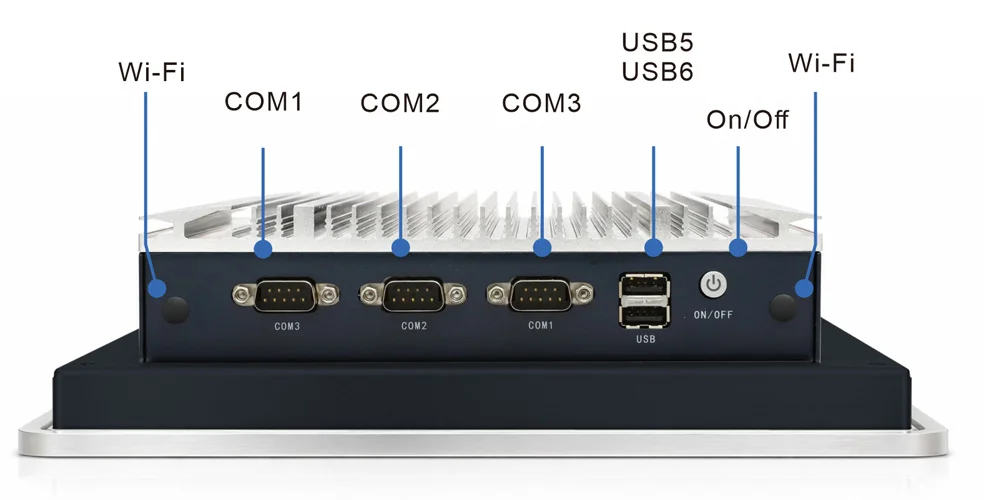

Die IP69K-Edelstahl-Frontblende wird in das Bedienpult eingelassen, während die Rückseite im Schaltschrank / in der Trockenzone mit standardmäßigem Industrie-I/O für einfache Erweiterung und Wartung sitzt.
10 Zoll Standard-Ausschnittmaße · Einbau-Panel-Montage in Bedienpult + optional VESA 100×100.
Edelstahlgüte (304 / 316), Einbau-Ausschnittmaße sowie 3-A- / EHEDG-Zertifizierung werden projektspezifisch angepasst — bitte zur Bestätigung den Vertrieb kontaktieren.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C5.02.08.055 | WPC-S1022A-S | Intel® Core™ i3-1215U, 10 Zoll P-CAP | 8GB DDR5 | SSD 256GB |
| 04 | C5.02.08.056 | WPC-S1022A-S | Intel® Core™ i5-1235U, 10 Zoll P-CAP | 8GB DDR5 | SSD 256GB |
| 08 | C5.02.08.057 | WPC-S1022A-S | Intel® Core™ i7-1255U, 10 Zoll P-CAP | 8GB DDR5 | SSD 256GB |
Hinweis: Aufgrund von Marktschwankungen können sich Schlüsselchips wie CPU, Arbeitsspeicher und Speicher ändern. 304 / 316 Edelstahl-Frontblende und 3-A- / EHEDG-Zertifizierung werden projektspezifisch angepasst — Einzelheiten erfahren Sie bei unserem Vertriebsteam.
