10" P-CAP kapazitiver 10-Punkt-Touch + 304/316 Edelstahl-Frontblende, IP69K-Schutz + Einbau-Konsolenmontage, ein hygienischer Industrie-Touch-Panel-PC mit Intel® Core™ der 10. Generation

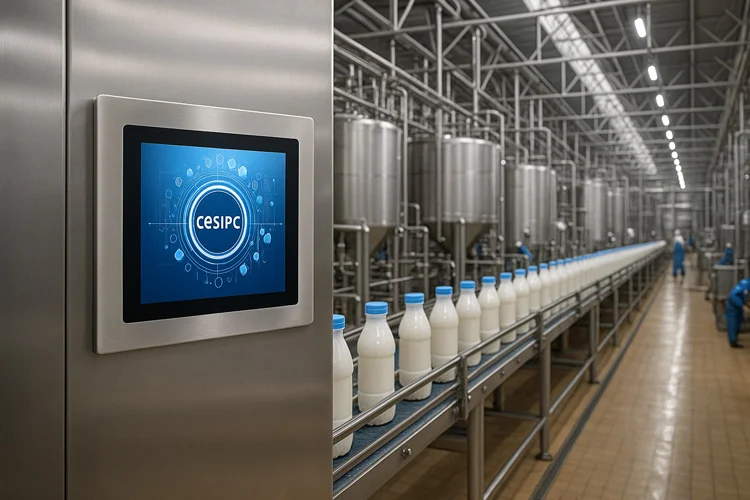

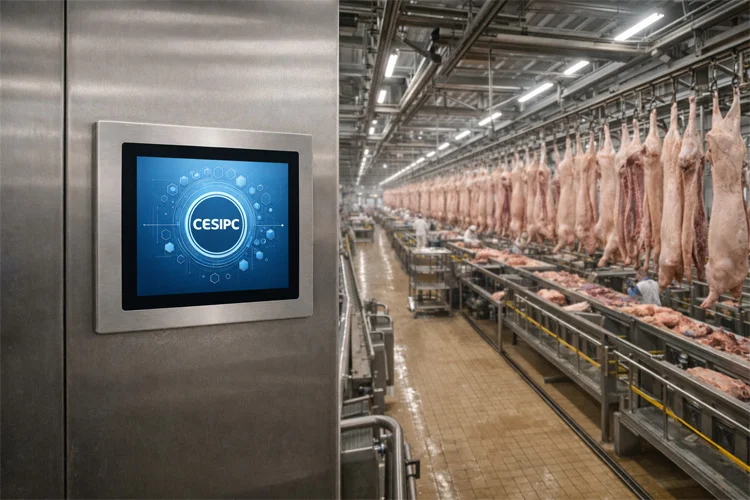

Der WPC-S1092A-S ist ein 10-Zoll-Einbau-Hygiene-Industrie-Panel-PC für Lebensmittelverarbeitung, Molkerei, Pharmazie und hygienische Washdown-Zonen. Er verwendet eine Edelstahl-Frontblende aus SUS304 in einer Einbau-Struktur, die sich in Geräteschränke oder Produktionslinienmaschinen einbaut und dem Gerät vollen IP69K-Schutz verleiht — beständig gegen Hochtemperatur-Hochdruck-Wasserwaschung, Schaumreinigung und häufige Desinfektion. Angetrieben von Intel® Core™ i3 / i5 / i7 der 10. Generation, vereint er Leistung, stabilen Betrieb und Langzeitverfügbarkeit. Das 10-Zoll-4:3-Design eignet sich für geräteseitige HMI, Linienüberwachung und Informationsanzeige vor Ort — eine leistungsstarke Lösung für die Digitalisierung hygienischer Werkstätten.
Edelstahl-Frontblende IP69K + Einbau-Konsolenmontage + besseres Preis-Leistungs-Verhältnis als die vollständig versiegelte G-Klasse — die beste Wahl für 90 % der Hygiene-Szenarien.
304 / 316 Edelstahl-Frontblende mit IP69K-Schutz, hält der direkten Washdown-Reinigung mit 80 °C / 100 bar Hochdruck-Heißwasser stand. Die Frontblende erfüllt EHEDG- / 3-A-Hygienestandards für eine sorgenfreie tägliche Tiefenreinigung. Mit standardmäßigem rückseitigem I/O außerhalb der Nasszone bietet das Gerät ein besseres Preis-Leistungs-Verhältnis als die vollständig versiegelte G-Klasse.
Einbau-Panel-Design: Die Frontblende wird in einen Schaltschrank / eine Reinraumtrennwand / eine Gerätefront eingebaut, wobei nur die Frontblende der nassen Washdown-Zone ausgesetzt ist, während die rückseitige Verkabelung in der Trockenzone gewartet wird. Die VESA-100×100-Standardmontage deckt Industriekonsolen / Reinraum-Touchscreens / Geräte-HMI-Stationen ab.
304 / 316 lebensmittelechte Edelstahl-Frontblende ohne schmutzfangende Spalten. Die spiegelgebürstete Oberfläche widersteht Korrosion und chemischen Reinigungsmitteln (Hypochlorit, Wasserstoffperoxid, quartäre Ammoniumverbindungen) und bleibt bei langfristigem Kontakt mit Sole, Säuren und Laugen rostfrei. Ein optionales 316-Upgrade bewältigt küstennahe Umgebungen mit hohem Salzgehalt.
Projiziert-kapazitiver Touch (P-CAP) mit 10-Punkt-Multitouch, unterstützt Bedienung mit nassen Händen und Handschuhen. XGA TFT LED LCD 1024 × 768 Industriepanel, 300-350 cd/m² Standardhelligkeit (500-1000 nits Hochhelligkeit anpassbar), AG-Entspiegelung, 50.000 Stunden Backlight-Lebensdauer.
Intel® Core™ i3-10110U / i5-10210U / i7-10510U in drei Stufen. U-Serie mit geringer Leistungsaufnahme, die Leistung und Effizienz vereint.

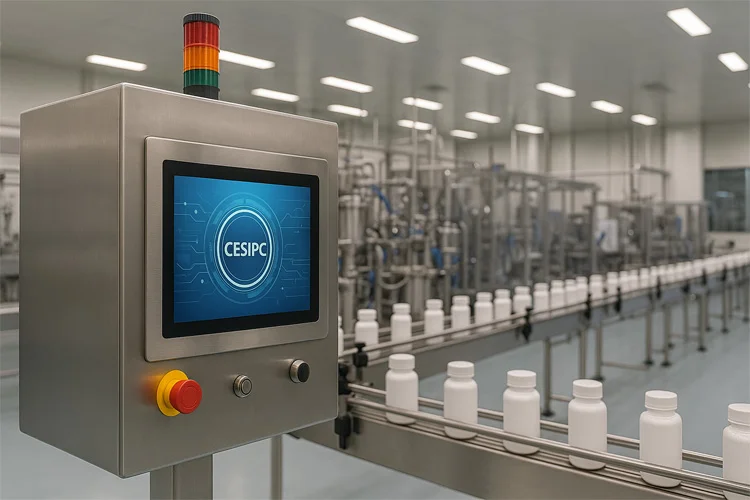

Kompatibel mit FDA-lebensmittelechten Materialien + ISO 22000 Lebensmittelsicherheits-Managementsystem. Geeignet für kritische Compliance-Szenarien wie GMP-Pharmalinien / HACCP-Lebensmittelsicherheitsmanagement / 3-A-Molkereistandards.
IP69K-Frontblende + Einbaumontage deckt 90 % der Hygiene-Szenarien ab. Mit rückseitiger Verkabelung in der Trockenzone liegen die Gesamtkosten der Einheit etwa 30 % unter denen der vollständig versiegelten G-Klasse — die beste Wahl für die Konsolen-Einbaumontage.

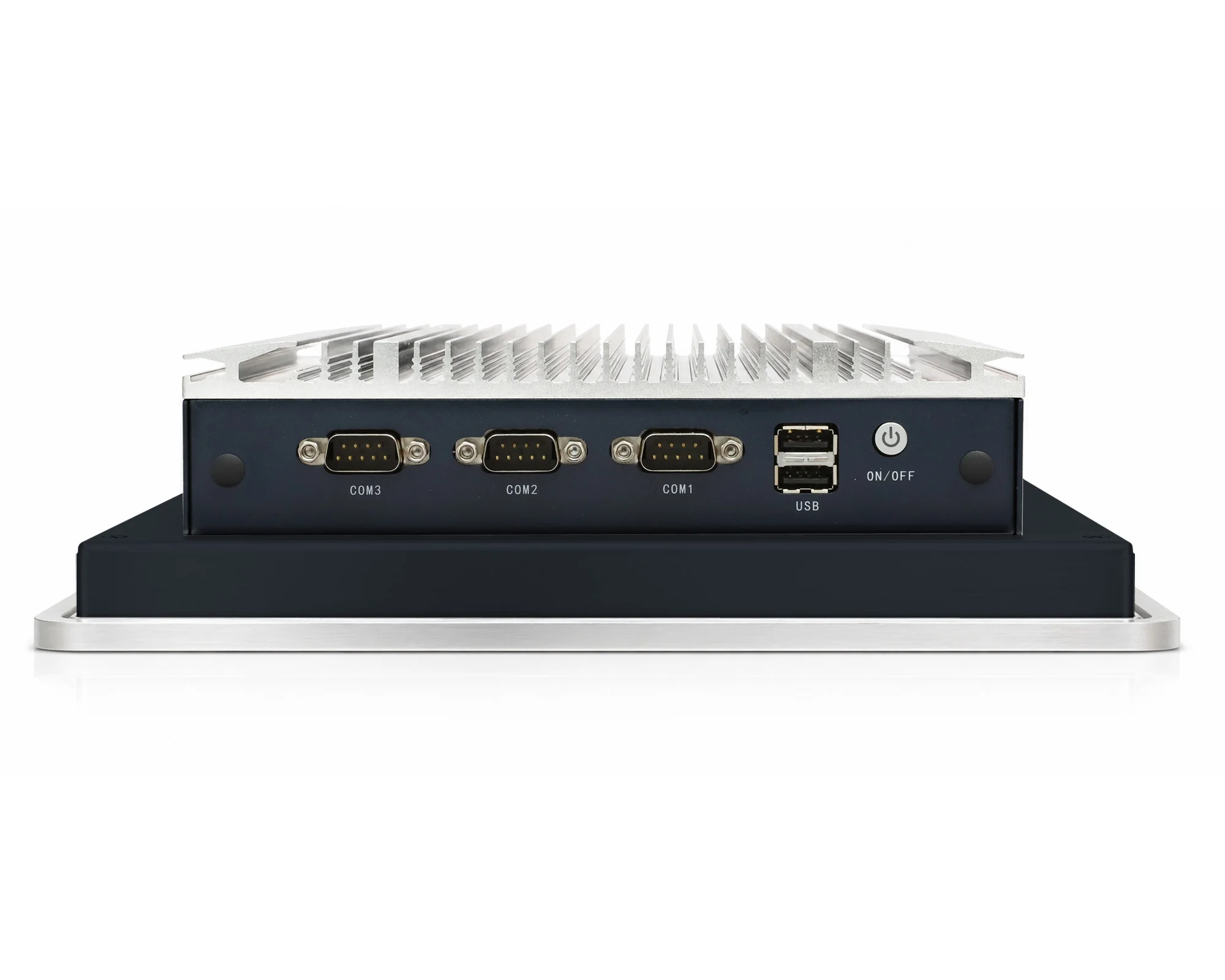

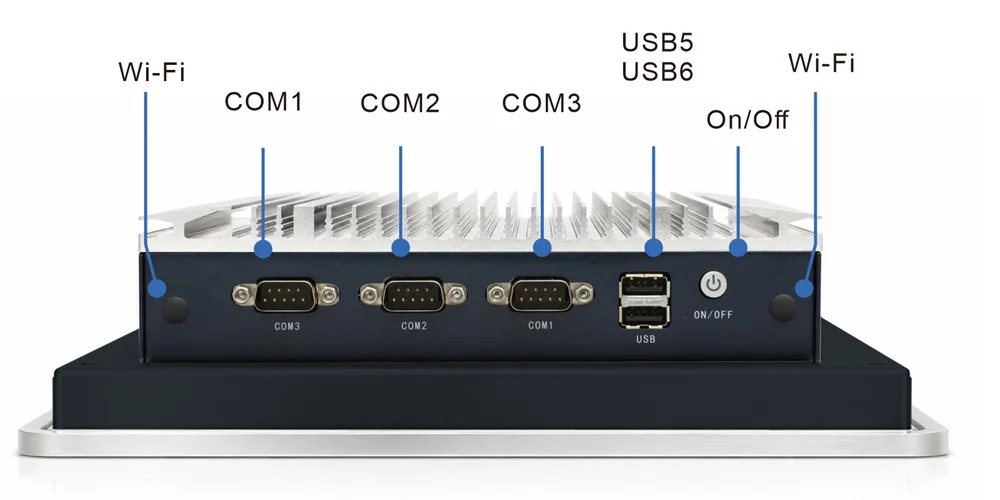

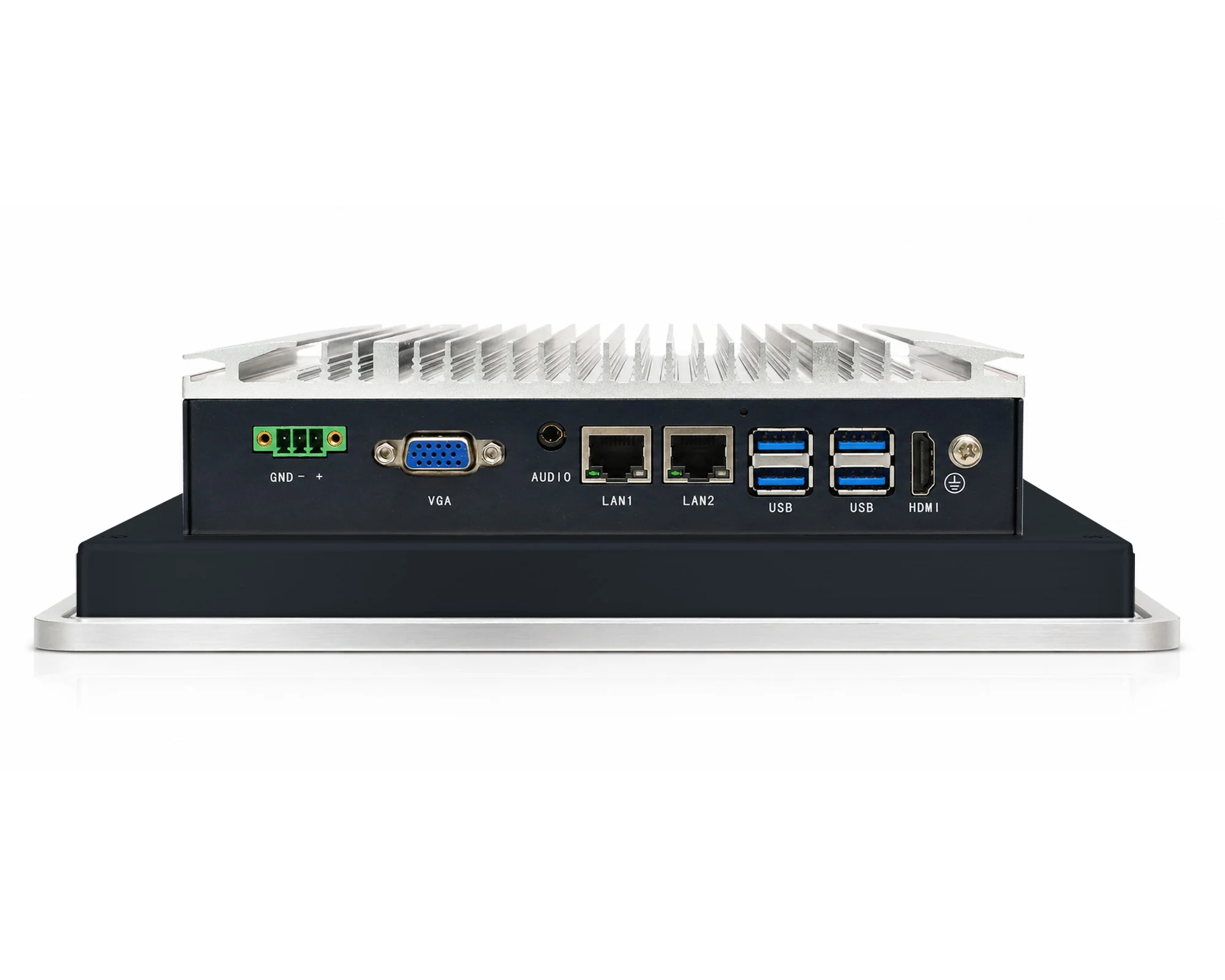

Die Rückseite der Einheit sitzt im Schaltschrank / in der Trockenzone mit standardmäßigem Industrie-I/O: 4× USB 3.0 + 2× USB 2.0 + 4× COM + 2× GbE + HDMI + VGA + Audio. Keine versiegelten Anschlüsse in Luftfahrtqualität erforderlich, was Wartung und Erweiterung erleichtert.
3-polige steckbare Phoenix-Klemme mit 9-36V DC Weitbereichseingang. Vierfacher Schutz gegen Überspannung / Überstrom / Verpolung / Überspannungsstöße. Kompatibel mit 24V-Industrie-SPS-Direktversorgung und 12V-Fahrzeugmontage-Szenarien.
Aufgebaut auf der Vier-Element-Architektur von FlexCore™: i-Core Smart-Core + i-Function Erweiterung + i-Connect Schnittstelle + Smart-Thermal-Management. Langfristige Display-Verfügbarkeit, mit bei Bedarf aufrüstbarem Mainboard.
Vier koordinierte Schutzmechanismen: ① Stromschutz + ② Notstromversorgung + ③ Start-Stopp-Steuerung + ④ System-Selbstwiederherstellung. Ein Stromausfall beschädigt keine kritischen Chargendaten und hält die HACCP-Rückverfolgungskette ununterbrochen. Multi-OS-Unterstützung: Win 10/11 · Ubuntu · CentOS.
Datenblatt-Version V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Schwankungen am Chipmarkt können sich wichtige Chips ändern; die endgültige Konfiguration ist vom Vertrieb zu bestätigen.
| Parameter | Intel® Core™ i3-10110U | Intel® Core™ i5-10210U | Intel® Core™ i7-10510U |
|---|---|---|---|
| Prozessor | i3-10110U | i5-10210U | i7-10510U |
| Kerne | 2 | 4 | 4 |
| Threads | 4 | 8 | 8 |
| Frequenz | 2.1~4.1 GHz | 1.6~4.2 GHz | 1.8~4.9 GHz |
| Cache | 4MB | 6MB | 8MB |
| TDP | 15W | ||
| Grafik | Intel UHD Graphics 620 | ||
| Arbeitsspeicher | 4~32GB DDR4 | ||
| Speicher | 1× M.2 SSD + 1× M.2 NVMe | ||
| Parameter | Spezifikation |
|---|---|
| USB | 4×USB3.0，2×USB2.0 |
| RS232 | 2 |
| RS485 | 1 |
| Gigabit Ethernet | 2 × RJ45（Intel I210 ,10/100/1000Mbps） |
| Audio | 3.5mm TRRS |
| Display-Ausgang | HDMI OUT， VGA OUT |
| Wi-Fi (optional) | Dualband-2.4G/5G-WLAN-Karte, Bluetooth |
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 1-reihige 3-polige steckbare Klemme, unterstützt 9~36V DC Weitbereichseingang |
| Netzschalter | 1× ATX-Netzschalter |
| Boot-Modus | AT/ATX-Modusschalter (integriert) |
| Parameter | Spezifikation |
|---|---|

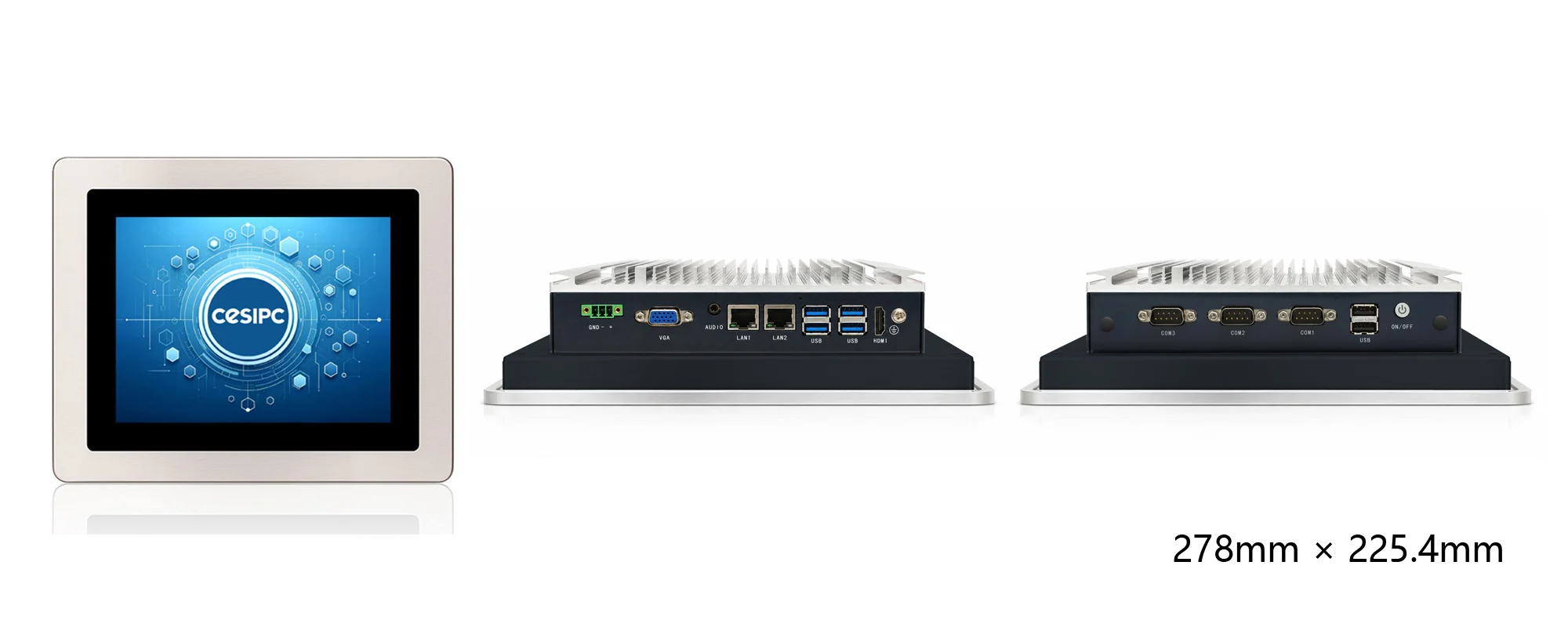

| Abmessungen | 278 (B) × 225.4 (T) × 57.8 (H) mm |
| Gewicht | 4 KG netto |
| Gehäusematerial | SUS304 Edelstahl |
| Mechanische Struktur | Blechstruktur |
| Montage | Panel-Einbau / VESA 100×100 Wandmontage |
| Reset-Schalter | 1× Reset-Schalter |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 50.000 Std. |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereichstemperatur -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereichstemperatur -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMV | CE、FCC（EN 55032 & EN 55035） |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 10" (4:3) |
| Display-Typ | XGA TFT LED LCD |
| Auflösung | 1024 × 768 |
| Farben | 16.2M |
| Helligkeit | 350 cd/m² |
| Kontrast | 1000:1 |
| Backlight-Lebensdauer | 50.000 Std. |
| Touch-Typ | Projiziert-kapazitiver Touch (P-CAP), 10-Punkt |
| Touch-Schutzart | IP65 (Frontblende) |
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 7 / Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot LOGO / OEM |
Die IP69K-Edelstahl-Frontblende wird in die Konsole eingebaut, während die Rückseite im Schaltschrank / in der Trockenzone mit standardmäßigem Industrie-I/O sitzt — für einfache Erweiterung und Wartung.
10" Standard-Ausschnittsmaße · Einbau-Konsolenmontage + optional VESA 100×100.
Edelstahlgüte (304 / 316), Einbau-Ausschnittsmaße und 3-A- / EHEDG-Zertifizierung werden projektspezifisch angepasst — bitte zur Bestätigung den Vertrieb kontaktieren.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C5.02.08.052 | WPC-S1092A-S | Intel® Core™I3-10110U，10" P-CAP | 8GB DDR4 | SSD 256GB |
| 02 | C5.02.08.053 | WPC-S1092A-S | Intel® Core™I5-10210U，10" P-CAP | 8GB DDR4 | SSD 256GB |
| 03 | C5.02.08.054 | WPC-S1092A-S | Intel® Core™I7-10510U，10" P-CAP | 8GB DDR4 | SSD 256GB |
Hinweis: Aufgrund von Marktschwankungen können sich wichtige Chips wie CPU, Arbeitsspeicher und Speicher ändern. 304 / 316 Edelstahl-Frontblende und 3-A- / EHEDG-Zertifizierung werden projektspezifisch angepasst — Einzelheiten erfahren Sie bei unserem Vertriebsteam.
Aufgebaut auf einer IP69K-Frontblende + 304/316 Edelstahl-Einbaugehäuse, ist der WPC-S1092A-S eine kostengünstige Wahl für die Konsolen-Einbaumontage in Lebensmittel / Pharma.
Teilen Sie uns Ihren Projekthintergrund (Lebensmittel / Pharma / Meeresfrüchte / Molkerei), die Einbau-Ausschnittsmaße der Konsole, die Edelstahlgüte (304 / 316) und die Bestellmenge mit, und unsere Ingenieure antworten innerhalb von 24 Stunden mit einem vollständigen Datenblatt + Angebot + Musterbewertungsplan.
