23,6" P-CAP kapazitiver Touch + 10-Punkt
Projiziert-kapazitiv (P-CAP) mit 10-Punkt-Multi-Touch, FHD TFT LED LCD mit 1920 × 1080, 300-350 cd/m² Standard-Industriedisplay (500-1000 nits High-Bright optional). 50.000 Stunden Backlight-Lebensdauer.
EPC-W2492A · 23,6" P-CAP · 10. GEN INTEL® CORE™
10. Gen Intel® Core™ Industrie-Panel-PC mit 23,6 Zoll Widescreen-P-CAP-10-Punkt-kapazitivem Touchscreen und IP65-Frontblende
EPC-W2492A 10. Gen i7 23,6 Zoll Hochleistungs-Widescreen-Industrie-Panel-PC | P-CAP + IP65
Der CESIPC EPC-W2492A Industrie-Panel-PC ist eine hochzuverlässige Embedded-Computing-Plattform für multi-interface, unbeaufsichtigte Anwendungen in der Produktion. Er verfügt über ein 23,6 Zoll 16:9 FHD TFT LED LCD in Industriequalität mit 1920×1080, projiziert-kapazitivem P-CAP 10-Punkt-Touch und einer IP65-Frontblende und eignet sich für anspruchsvolle Fabrik-, Lager- und Transportumgebungen. Aufgebaut auf der modularen EPC-309A-Architektur mit Intel® Core™ i3/i5/i7 Prozessoren der 10. Generation bietet er zweifaches Gigabit Ethernet und umfangreiches Industrie-I/O und unterstützt 9-36V DC-Weitbereichsspannung. Durch die Kombination der FlexCore™ modularen Architektur mit der SafeCore™ Zuverlässigkeitsverbesserung bietet er hohe Servicefreundlichkeit und langfristige Zuverlässigkeit für Industriesteuerung, Datenerfassung und HMI-Anwendungen.
Typische Anwendungen
23,6"P-CAP 10-Punkt-Touch
IP65Frontblenden-Schutz
350 nitsIndustriedisplay (High-Bright-Option)
9-36VWeitbereichseingang
PRODUKT-HIGHLIGHTS
Elf Kernmerkmale des EPC-W2492A
23,6 Zoll Widescreen-P-CAP-Touchscreen + IP65-Frontblende + FlexCore™ Modularität — die Standardantwort für industrielle HMI und Visualisierung vor Ort.
IP65 staub- und wasserdichte Frontblende
Frontblenden-Schutz nach IP65 mit einer Struktur aus hochfester 6061-Aluminiumlegierung + Blech. Widersteht Staub, Öl und Washdown-Spritzwasser in der Produktion für langfristig stabilen Betrieb.
Intel Core der 10. Generation
Drei Optionen: Intel® Core™ i3-10110U / i5-10210U / i7-10510U. Das Low-Power-U-Serien-Design vereint Leistung und Energieeffizienz.
Panel-Mount / VESA Doppelmontage
Unterstützt Panel-Mount-Einbau (23,6 Zoll Widescreen-Standardausschnitt) und VESA 75×75 Wandmontage. Beide Methoden decken Schrankeinbau und eigenständige Wandmontage ab.
Getrenntes Display + Mainboard-Design
Getrenntes Touchscreen- und Mainboard-Design: Das Display bleibt langfristig verfügbar, während das Mainboard projektbezogen aufgerüstet wird. Ein Formfaktor deckt CPU-Varianten von i3 bis i7 / J1900 bis J6412 ab und senkt die Wartungskosten durch einen Plattformansatz.
Umfangreiches Industrie-I/O
4× USB 3.0 + 2× USB 2.0 + 4× RS-232 + 2× RS-485 + 2× GbE + HDMI + VGA + Audio. Hochdichtes Multi-Seriell-Layout.
Mini-PCIe Wireless-Erweiterung
1× Mini-PCIe-Slot für ein optionales Dual-Band Wi-Fi / Bluetooth / 4G / 5G Modul, ideal für drahtlose Vernetzung in der Produktion und Fernüberwachung.
9-36V Weitbereichs-Phoenix-Klemme
3-polige steckbare Phoenix-Klemme mit 9-36V DC-Weitbereichseingang. Vierfacher Schutz gegen Überspannung, Überstrom, Verpolung und Surge.
Lüfterlos
Druckguss-Kühlkörper mit Rippen aus hochfester 6061-Aluminiumlegierung mit null beweglichen Teilen — wartungsfrei, staub- und vibrationsbeständig.
FlexCore™ modulare Hardware-Architektur
Aufgebaut auf der FlexCore™ Vier-Element-Architektur: i-Core Compute-Board + i-Function Erweiterung + i-Connect Schnittstelle + Smart-Thermal-Management. Einheitliche Schnittstelle, Struktur und Stromversorgung mit freier Erweiterbarkeit.
SafeCore™ industrielle Zuverlässigkeitsverbesserung
Vier koordinierte Schutzmechanismen: ① Stromschutz (Überspannung / Überstrom / Verpolung / Surge) + ② Notstrom (intelligente Lithium-Batterie-Überbrückung) + ③ Stromsteuerung (automatisches Einschalten) + ④ Selbstwiederherstellung (Watchdog + Fehler-Neustart).
PRODUKTGALERIE
Produktgalerie
SPEZIFIKATIONEN
EPC-W2492A Vollständige Spezifikationen
Datenblatt-Version V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Schwankungen am Chip-Markt können sich Schlüsselkomponenten ändern; bitte mit dem Vertrieb bestätigen.
Kern-Hardware
| Parameter | Intel® Core™ i3-10110U | Intel® Core™ i5-10210U | Intel® Core™ i7-10510U |
|---|---|---|---|
| Prozessor | i3-10110U | i5-10210U | i7-10510U |
| Kerne | 2 | 4 | 4 |
| Threads | 4 | 8 | 8 |
| Frequenz | 2,1~4,1 GHz | 1,6~4,2 GHz | 1,8~4,9 GHz |
| Cache | 4MB | 6MB | 8MB |
| TDP | 15W | ||
| Grafik | Intel UHD Graphics 620 | ||
| Arbeitsspeicher | 4~32GB DDR4 | ||
| Speicher | 1× M.2 SSD + 1× M.2 NVMe | ||
I/O-Anschlüsse
| Parameter | Spezifikation |
|---|---|
| USB 2.0 | 2 |
| USB 3.0 | 4 |
| RS232 | 4 |
| RS485 | 2 |
| VGA | 1 |
| HDMI | 1 |
| Gigabit Ethernet | 2 × Intel I210 |
| Audio | 3,5mm TRRS |
| Wi-Fi (optional) | Dual-Band 2.4G/5G Wi-Fi-Modul |
| 4G/5G (optional) | 4G/5G LTE Multi-Carrier (optional) |
Spannungseingang
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 3-polige steckbare Klemmleiste, 9~36V DC-Weitbereichseingang |
| ATX-Schalter | 1× ATX-Netzschalter |
| Boot-Modus | AT/ATX-Modusschalter (integriert) |
Mechanik & Allgemein
| Parameter | Spezifikation |
|---|---|
| Abmessungen | 589,3 (B) × 361,2 (H) × 75,1 (T) mm |
| Einbaumaße | 562,7 (B) × 338,4 (H) mm (Panel-Ausschnitt) |
| Gewicht | 7,5 KG Nettogewicht |
| Gehäusematerial | Hochfeste 6061-Aluminiumlegierung |
| Mechanische Struktur | Aluminium-Strangpressprofil + Blechstruktur |
| Montage | Panel-Mount / VESA 75×75 Wandmontage |
| Reset-Schalter | 1× Reset-Schalter |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 60.000 Std. |
Betriebsumgebung
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60°C (Weitbereichstemperatur -40~80°C optional) |
| Lagertemperatur | -10~70°C (Weitbereichstemperatur -40~80°C optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMV | CE、FCC（EN 55032 & EN 55035） |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
Touch & Display
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 23,6" (16:9) |
| Displaytyp | FHD TFT LED LCD |
| Auflösung | 1920 × 1080 |
| Farben | 16,7 Mio. |
| Helligkeit | 350 cd/m² |
| Kontrastverhältnis | 500:1 |
| Backlight-Lebensdauer | 50.000 Std. |
| Touch-Technologie | Projiziert-kapazitiv (P-CAP), 10-Punkt |
| Touch-Schutz | IP65 (Frontblende) |
Betriebssystem
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
Zertifizierungen & Konformität
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot-LOGO / OEM |
I/O-LAYOUT
I/O-Layout an Seiten- / Rückseite
Das gesamte I/O ist an der Rückseite konzentriert, sodass die Frontblende eine saubere IP65-Oberfläche bleibt und sich einfach als Panel-Mount-Konsole einsetzen lässt.

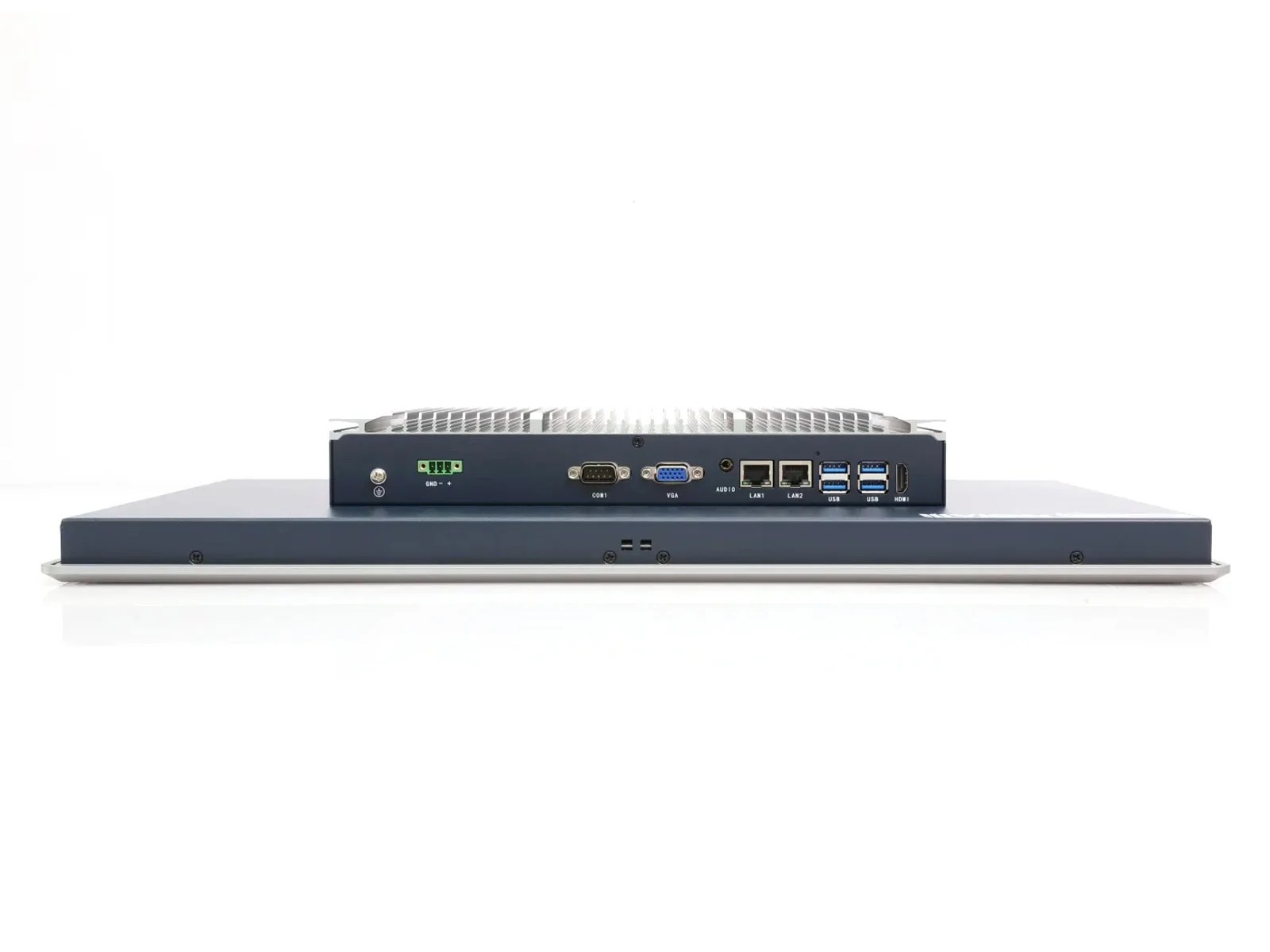

Seiten- / Oberseite

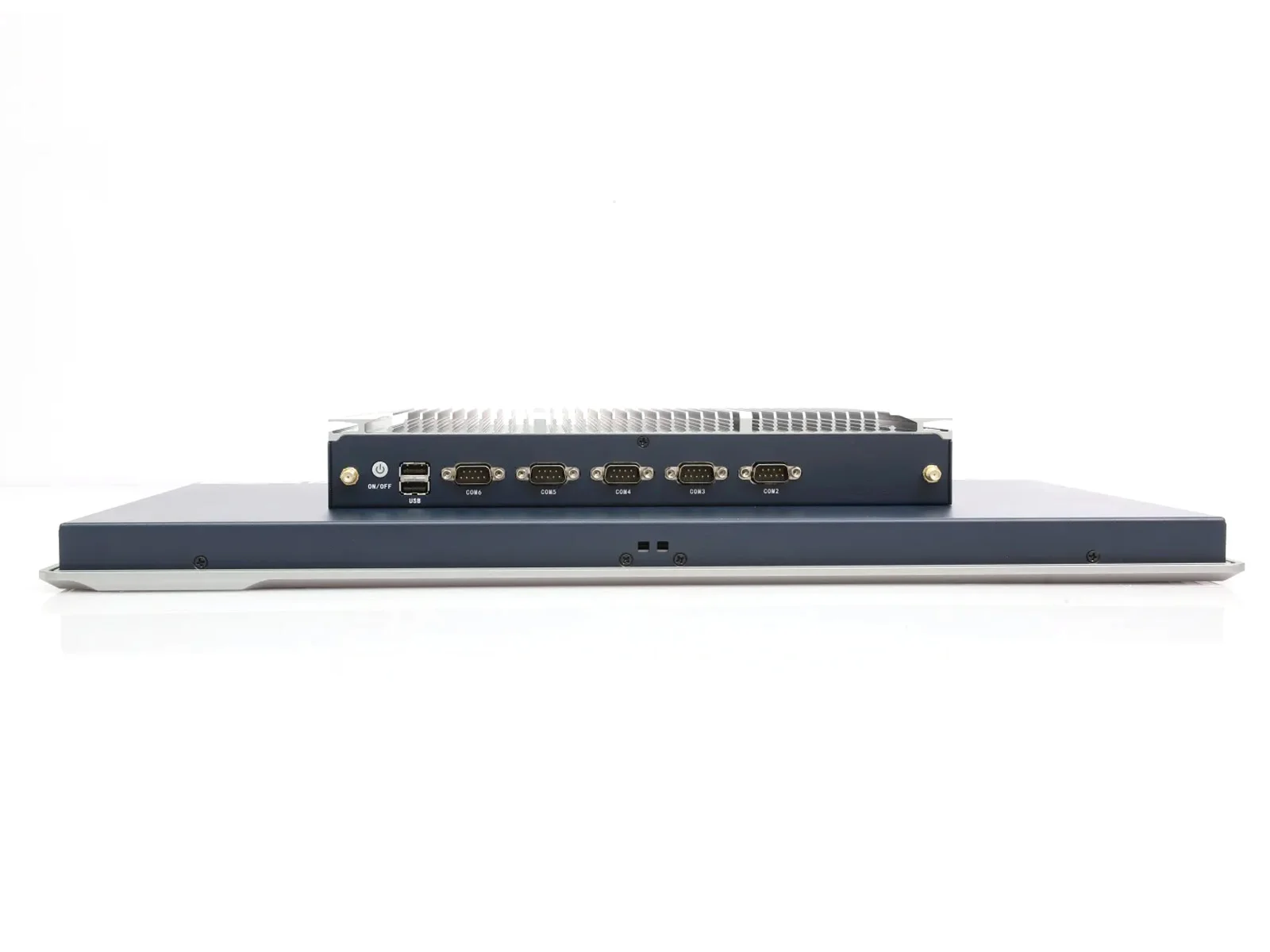

Unter- / Rückseite
ABMESSUNGEN

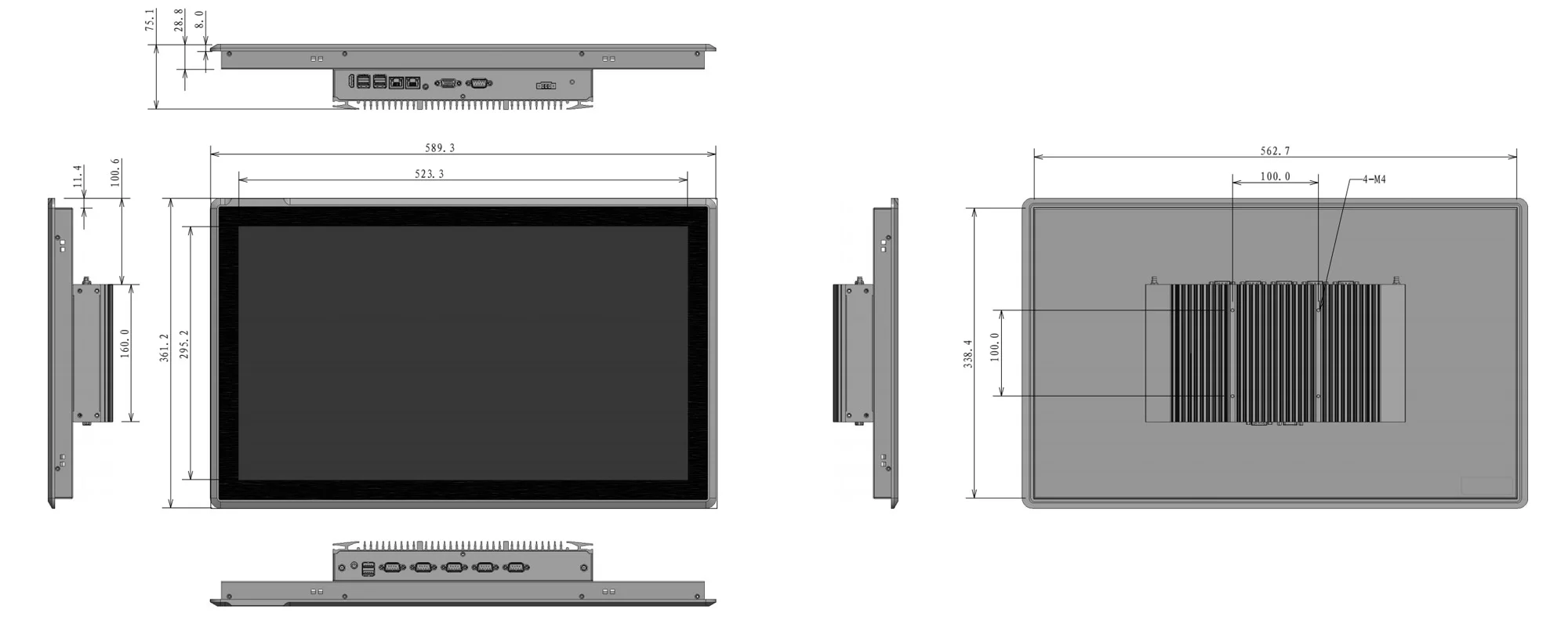

Abmessungen (mm)
23,6 Zoll Widescreen-Standardausschnitt · Panel-Mount + VESA 75×75 Doppelmontage.
BESTELLINFORMATIONEN
Bestellinformationen · Artikelnummer
Die folgenden Standardkonfigurationen können direkt bestellt werden. Für kundenspezifische CPU / Arbeitsspeicher / Speicher / I/O-Boards wenden Sie sich bitte an den Vertrieb.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C20.09.09.001 | EPC-W2492A | Intel® Core™ i3-10110U，23,6" P-CAP | 8GB DDR4 | SSD 128GB |
| 02 | C20.09.09.002 | EPC-W2492A | Intel® Core™ i3-10110U，23,6" P-CAP | 16GB DDR4 | SSD 256GB |
Hinweis: Aufgrund von Marktschwankungen können sich Schlüsselkomponenten wie CPU, Arbeitsspeicher und Speicher ändern. Bitte bestätigen Sie die genaue Konfiguration mit unserem Vertriebsteam.
ANWENDUNGEN
EPC-W2492A Typische Anwendungen
Mit seinem 23,6 Zoll Widescreen-P-CAP-Touch, IP65-Schutz und Multi-Seriell-Erweiterung wird der EPC-W2492A in den folgenden vier Industrieszenarien breit eingesetzt.
EPC-W2492A Auswahlberatung
Teilen Sie uns Ihren Projekthintergrund, Bildschirmgröße, I/O- und Stromanforderungen sowie die Bestellmenge mit. Unsere Ingenieure antworten innerhalb von 24 Stunden mit einem vollständigen Datenblatt, Angebot und Mustertest-Plan.
