12. Gen Intel® Core™ Industrie-Panel-PC mit 23,6 Zoll Widescreen P-CAP 10-Punkt-Multitouchscreen und IP65-Frontblende
Der CESIPC EPC-W2422A Industrie-Panel-PC ist eine hochzuverlässige eingebettete Computing-Plattform für unbeaufsichtigte Multi-Schnittstellen-Anwendungen in der Fertigungshalle. Er verfügt über ein 23,6 Zoll 16:9 FHD TFT LED LCD in Industriequalität mit 1920×1080, projiziert-kapazitivem P-CAP 10-Punkt-Touch und einer Frontblende nach IP65 — geeignet für anspruchsvolle Fabrik-, Lager- und Transportumgebungen. Aufgebaut auf der modularen EPC-302A-Architektur mit 12. Gen Intel® Core™ i3/i5/i7 Prozessoren, bietet er Dual-Gigabit-Ethernet und umfangreiches Industrie-I/O und unterstützt 9-36V Weitbereichs-DC-Stromversorgung. Durch die Kombination der FlexCore™ modularen Architektur mit der SafeCore™ Zuverlässigkeitssteigerung bietet er hohe Wartbarkeit und langfristige Zuverlässigkeit für industrielle Steuerung, Datenerfassung und HMI-Anwendungen.
23,6 Zoll Widescreen P-CAP-Touchscreen + IP65-Frontblende + FlexCore™-Modularität — die Standardantwort für industrielles HMI und Visualisierung vor Ort.
Projiziert-kapazitiv (P-CAP) mit 10-Punkt-Multitouch, FHD TFT LED LCD mit 1920 × 1080, Standard-Industrie-Display mit 300-350 cd/m² (Hochhelligkeit 500-1000 nits optional). 50.000 Stunden Backlight-Lebensdauer.
Frontblenden-Schutz nach IP65 mit einer Struktur aus hochfester 6061-Aluminiumlegierung + Blech. Widersteht Staub, Öl und Washdown-Spritzern in der Fertigungshalle für einen langfristig stabilen Betrieb.
Drei Optionen: Intel® Core™ i3-1215U / i5-1235U / i7-1255U. 10C/12T-Leistungscluster mit Iris Xe Grafik, das Leistung und Effizienz in Einklang bringt.
Unterstützt Panel-Mount-Einbau (23,6 Zoll Widescreen-Standardausschnitt) und VESA 75×75 Wandmontage. Beide Methoden decken die Schaltschrankeinbettung und die eigenständige Wandmontage ab.
Getrenntes Touchscreen- und Mainboard-Design: Das Display bleibt langfristig verfügbar, während das Mainboard projektbezogen aufgerüstet wird. Ein Formfaktor deckt CPU-Varianten von i3 bis i7 / J1900 bis J6412 ab und senkt durch einen Plattformansatz die Wartungskosten.
4× USB 3.0 + 2× USB 2.0 + 4× RS-232 + 2× RS-485 + 2× GbE + HDMI + VGA + Audio. Hochdichtes Multi-Serial-Layout.
1× Mini-PCIe-Steckplatz für ein optionales Dual-Band-Wi-Fi- / Bluetooth- / 4G- / 5G-Modul, ideal für die drahtlose Vernetzung in der Fertigung und die Fernüberwachung.
3-polige steckbare Phoenix-Klemme mit 9-36V DC Weitbereichseingang. Vierfacher Schutz gegen Überspannung, Überstrom, Verpolung und Surge.
Druckgegossener Rippenkühlkörper aus hochfester 6061-Aluminiumlegierung mit null beweglichen Teilen — wartungsfrei, staub- und vibrationsbeständig.
Aufgebaut auf der FlexCore™ Vier-Element-Architektur: i-Core Compute-Board + i-Function Erweiterung + i-Connect Schnittstelle + Smart-Thermal-Management. Einheitliche Schnittstelle, Struktur und Stromversorgung mit freier Erweiterbarkeit.
Vier abgestimmte Schutzmechanismen: ① Stromversorgungsschutz (Überspannung / Überstrom / Verpolung / Surge) + ② Notstromversorgung (intelligente Lithium-Batterie-Überbrückung) + ③ Stromsteuerung (automatisches Einschalten) + ④ Selbstwiederherstellung (Watchdog + Fehler-Neustart).
Datenblatt-Version V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Schwankungen am Chipmarkt können sich Schlüsselkomponenten ändern; bitte mit dem Vertrieb bestätigen.
| Parameter | Intel® Core™ i3-1215U | Intel® Core™ i5-1235U | Intel® Core™ i7-1255U |
|---|---|---|---|
| Prozessor | i3-1215U | i5-1235U | i7-1255U |
| Kerne | 6 (2P+4E) | 10 (2P+8E) | 10 (2P+8E) |
| Threads | 8 | 12 | 12 |
| Frequenz | 1.2~4.4 GHz | 1.3~4.4 GHz | 1.7~4.7 GHz |
| Cache | 10 MB L3 Cache | 12 MB L3 Cache | 12 MB L3 Cache |
| TDP | 15W | ||
| Grafik | Intel UHD Graphics (64 EUs) | Intel Iris Xe Graphics (80 EUs) | Intel Iris Xe Graphics (96 EUs) |
| Arbeitsspeicher | 8~32 GB DDR5 | ||
| Speicher | 2 × M.2 NVMe | ||
| Parameter | Spezifikation |
|---|---|
| USB 2.0 | 2 |
| USB 3.0 | 4 |
| RS232 | 4 |
| RS485 | 2 |
| VGA | 1 |
| HDMI | 1 |
| Gigabit Ethernet | 2 × Intel I210 |
| Audio | 3.5mm TRRS |
| Wi-Fi (optional) | Dual-Band 2.4G/5G Wi-Fi-Modul |
| 4G/5G (optional) | 4G/5G LTE Multi-Carrier (optional) |
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 3-polige steckbare Klemmleiste, 9~36V DC Weitbereichseingang |
| ATX-Schalter | 1× ATX-Netzschalter |
| Boot-Modus | AT/ATX-Modus-Schalter (integriert) |

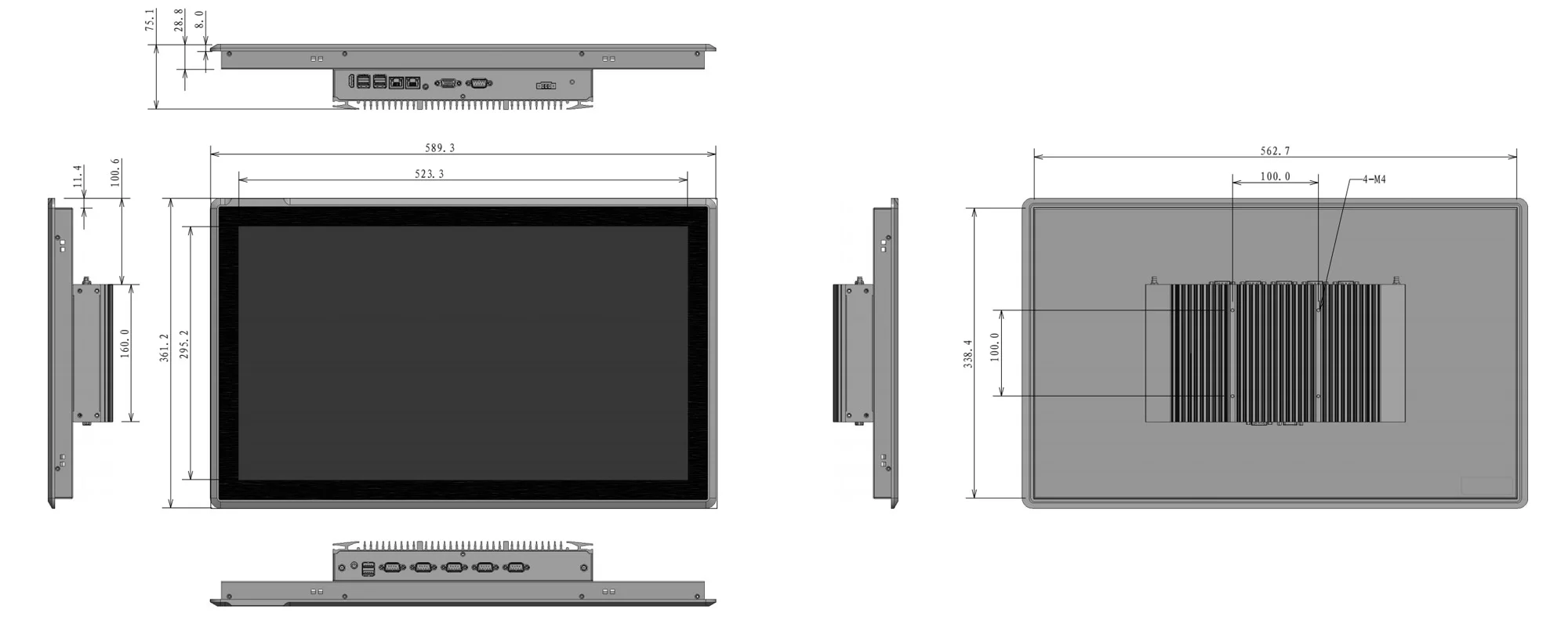

| Parameter | Spezifikation |
|---|---|
| Abmessungen | 589.3 (B) × 361.2 (H) × 75.1 (T)mm |
| Einbaumaße | 562.7 (B) × 338.4 (H) mm (Panelausschnitt) |
| Gewicht | 7.5 KG Nettogewicht |
| Gehäusematerial | Hochfeste 6061-Aluminiumlegierung |
| Mechanische Struktur | Aluminium-Strangpressprofil + Blechstruktur |
| Montage | Panel-Mount / VESA 75×75 Wandmontage |
| Reset-Schalter | 1× Reset-Schalter |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 60.000 Std. |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60°C (Weitbereich -40~80°C optional) |
| Lagertemperatur | -10~70°C (Weitbereich -40~80°C optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMV | CE、FCC（EN 55032 & EN 55035） |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 23,6 Zoll (16:9) |
| Displaytyp | FHD TFT LED LCD |
| Auflösung | 1920 × 1080 |
| Farben | 16.7M |
| Helligkeit | 350 cd/m² |
| Kontrastverhältnis | 500:1 |
| Backlight-Lebensdauer | 50.000 Std. |
| Touch-Technologie | Projiziert-kapazitiv (P-CAP), 10-Punkt |
| Touch-Schutzart | IP65 (Frontblende) |
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot-LOGO / OEM |

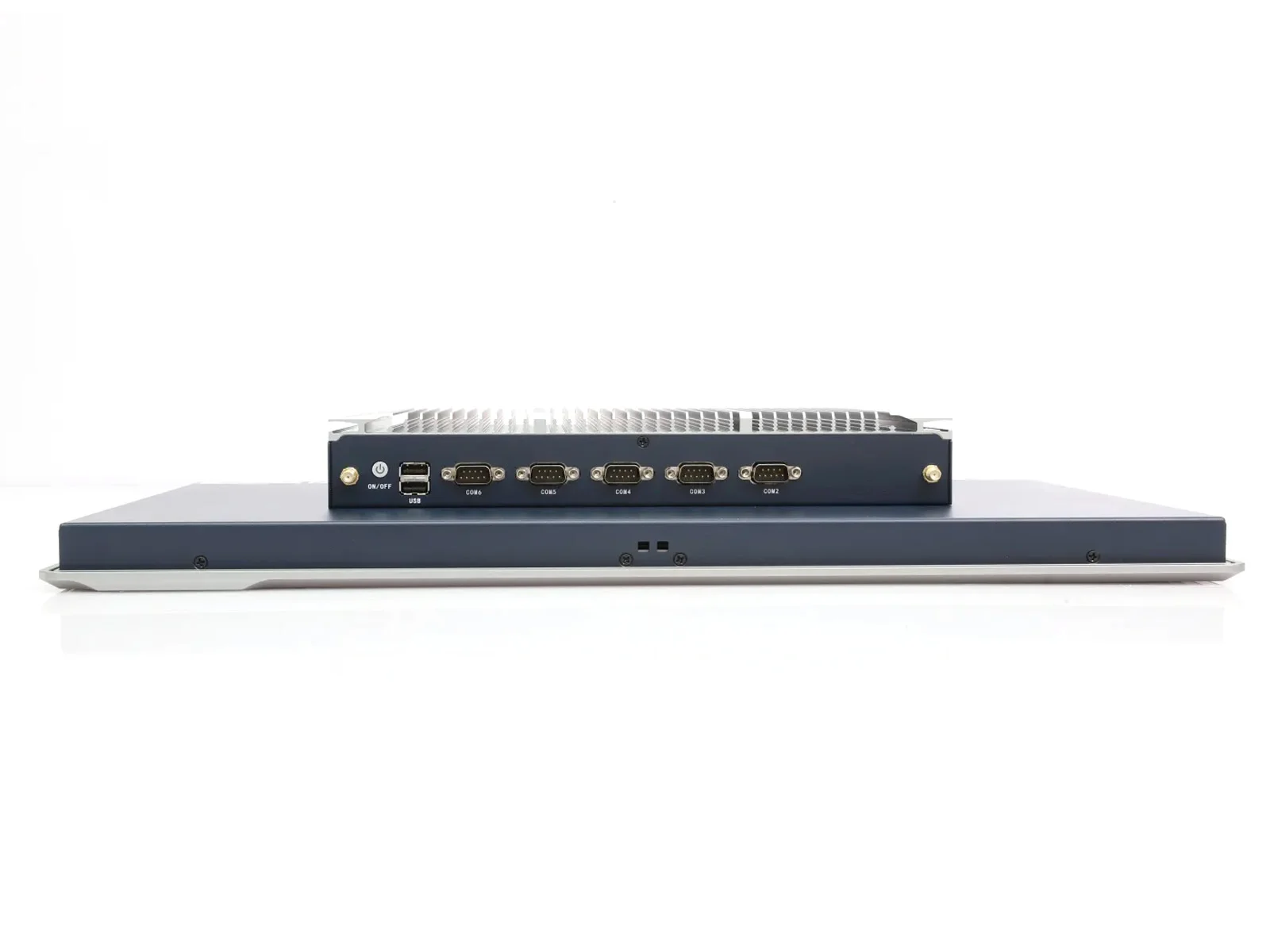

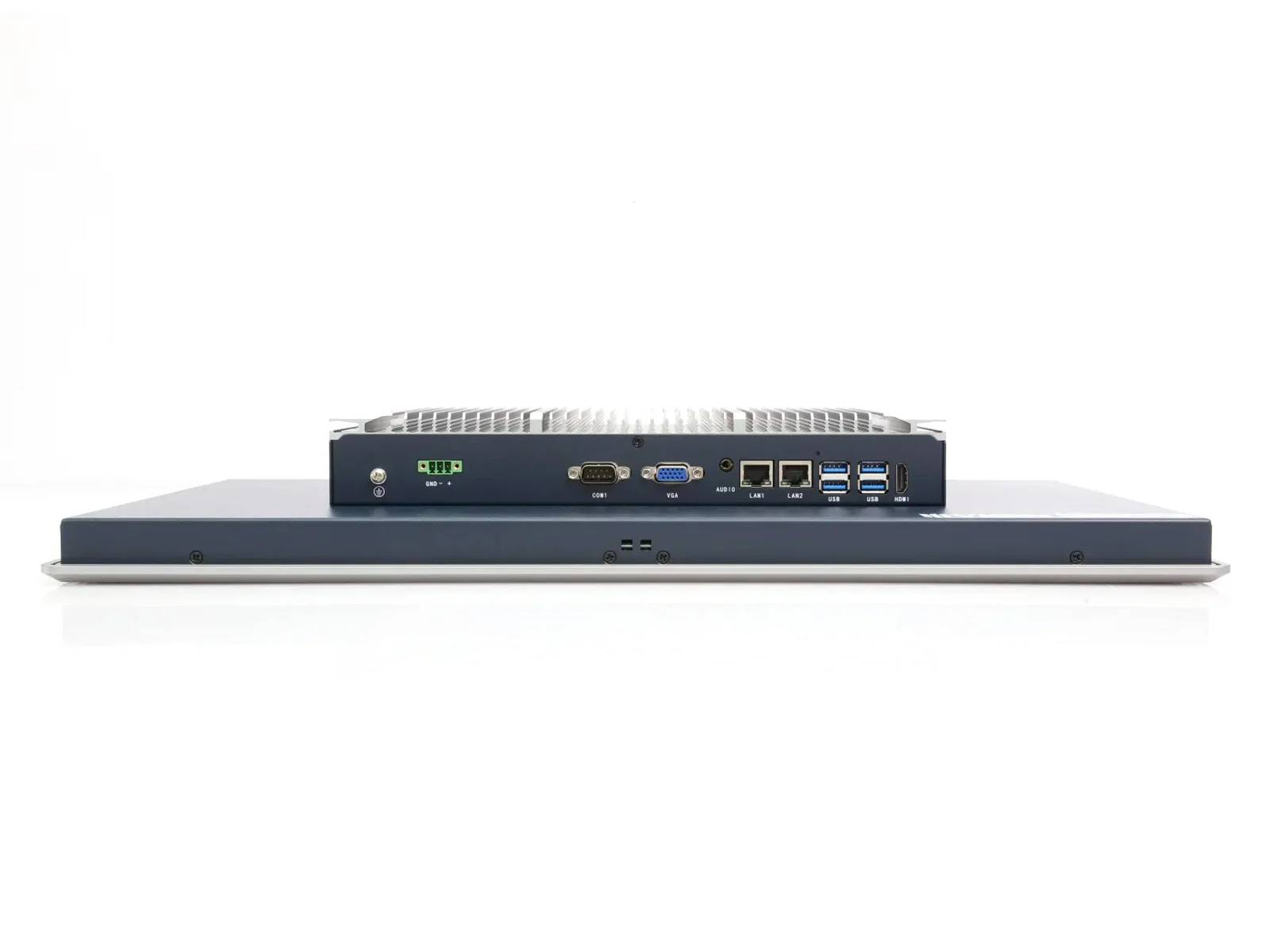

Sämtliches I/O ist auf der Rückseite konzentriert, sodass die Frontblende eine saubere IP65-Fläche für eine einfache Panel-Mount-Konsolenmontage bleibt.
23,6 Zoll Widescreen-Standardausschnitt · Panel-Mount + VESA 75×75 Doppelmontage.
Die unten aufgeführten Standardkonfigurationen können direkt bestellt werden. Für individuelle CPU- / Arbeitsspeicher- / Speicher- / I/O-Boards wenden Sie sich bitte an den Vertrieb.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C20.09.02.001 | EPC-W2422A | Intel® Core™ i3-1215U，23,6 Zoll P-CAP | 8GB DDR5 | SSD 128GB |
| 02 | C20.09.02.002 | EPC-W2422A | Intel® Core™ i3-1215U，23,6 Zoll P-CAP | 16GB DDR5 | SSD 256GB |
Hinweis: Aufgrund von Marktschwankungen können sich Schlüsselkomponenten wie CPU, Arbeitsspeicher und Speicher ändern. Bitte bestätigen Sie die genaue Konfiguration mit unserem Vertriebsteam.
Mit seinem 23,6 Zoll Widescreen P-CAP-Touch, IP65-Schutz und Multi-Serial-Erweiterung wird der EPC-W2422A in den folgenden vier Industrieszenarien breit eingesetzt.
Teilen Sie uns Ihren Projekthintergrund, die Anforderungen an Bildschirmgröße, I/O und Stromversorgung sowie die Bestellmenge mit. Unsere Ingenieure antworten innerhalb von 24 Stunden mit einem vollständigen Datenblatt, einem Angebot und einem Plan zur Musterevaluierung.
