13,3" P-CAP kapazitiver Touch + 10-Punkt
Projiziert-kapazitiv (P-CAP) mit 10-Punkt-Multi-Touch, FHD TFT LED LCD mit 1920 × 1080, 300-350 cd/m² Standard-Industriedisplay (500-1000 nits High-Bright optional). 50.000 Stunden Backlight-Lebensdauer.
EPC-W1362T · 13,3" P-CAP MULTI-TOUCH · INTEL® CELERON® J1900
Intel® Celeron® J1900 modularer Industrie-Panel-PC mit 13,3 Zoll Breitbild-P-CAP-10-Punkt-kapazitivem Touchscreen und IP65-Frontblende · J1900 Value · HMI-Workstation
EPC-W1362T J1900 13,3 Zoll Breitbild-Multi-Touch-Panel-PC | P-CAP + FlexCore™
Der EPC-W1362T ist ein 13,3 Zoll Value-Industrie-Panel-PC für Industriesteuerung, Datenerfassung, Anlagenmanagement und unbeaufsichtigte HMI-Anwendungen. Er bietet ein 13,3 Zoll Full-HD-Industriedisplay mit P-CAP 10-Punkt-kapazitivem Touch und einer IP65-Frontblende sowie einen frontseitigen kapazitiven Touch-Einschaltknopf zum Starten der Anlage — im Betrieb deaktiviert, um versehentliche Berührungen zu verhindern. Die Plattform arbeitet mit einem Quad-Core Intel® Celeron® J1900 mit zwei Gigabit-Ethernet-Ports und gängigen Industrieschnittstellen und unterstützt 9–36V Weitbereichseingang — eine zuverlässige Lösung für einfache Vor-Ort-Steuerung und Mensch-Maschine-Interaktion.
Typische Anwendungen
13,3"16:9 FHD
J1900Quad-Core Value
P-CAP10-Punkt kapazitiv
9-36VWeitbereichseingang
PRODUKT-HIGHLIGHTS
EPC-W1362T · Elf Kernmerkmale
J1900 Value · HMI-Workstation · FlexCore™ modular · SafeCore™ Zuverlässigkeitssteigerung — für industrielle HMI und Vor-Ort-Visualisierung.
13,3" kompaktes Workstation-Panel
13,3 Zoll 16:9 kompaktes Gehäuse mit FHD-Industriedisplay, ideal für platzbeschränkte Arbeitsplätze, Bedienkonsolen, AGV-/MES-Terminals und lokale HMI für Vision-Systeme. Die getrennte Display-/Mainboard-Struktur vereinfacht die Wartung vor Ort.
Bay Trail-D J1900 Value
Intel® Celeron® J1900 4C/4T mit 2.0 GHz Basistakt. Native Windows-7-Unterstützung — erste Wahl für Kompatibilität mit Legacy-Betriebssystemen.
IP65 staub- und wasserdichte Frontblende
Frontblendenschutz nach IP65 mit einer Struktur aus hochfester 6061-Aluminiumlegierung + Blech. Widersteht Staub, Öl und Washdown-Spritzwasser in der Fertigung für langfristig stabilen Betrieb.
Panel-Mount / VESA Doppelmontage
Unterstützt Panel-Mount-Einbau (13,3 Zoll Breitbild-Standardausschnitt) und VESA 75×75 Wandmontage — Schrankeinbau und eigenständige Wandmontage.
Umfangreiches Industrie-I/O
1× USB 3.0 + 5× USB 2.0 + 4× RS-232 + 2× RS-485 + 2× GbE + HDMI + VGA + Audio. Außergewöhnlich umfangreiche serielle Schnittstellen.
Mini-PCIe Wireless-Erweiterung
1× Mini-PCIe-Steckplatz für ein optionales Dualband-Wi-Fi- / Bluetooth- / 4G- / 5G-Modul, ideal für drahtlose Vernetzung und Fernüberwachung in der Fertigung.
9-36V Weitbereichs-Phoenix-Anschluss
3-poliger steckbarer Phoenix-Anschluss mit 9-36V DC Weitbereichseingang. Vierfacher Schutz gegen Überspannung, Überstrom, Verpolung und Surge.
FlexCore™ modulare Hardware-Architektur
Basiert auf der FlexCore™ Vier-Element-Architektur: i-Core Compute-Board + i-Function Erweiterung + i-Connect Schnittstelle + Smart-Thermal-Management. Einheitliche Schnittstelle, Struktur und Stromversorgung mit freier Erweiterbarkeit.
SafeCore™ Steigerung der Industrie-Zuverlässigkeit
Vier abgestimmte Schutzmechanismen: ① Stromschutz (Überspannung / Überstrom / Verpolung / Surge) + ② Notstromversorgung (intelligente Lithium-Batterie-Überbrückung) + ③ Stromsteuerung (automatisches Einschalten) + ④ Selbstwiederherstellung (Watchdog + Fehlerneustart).
Windows 7 / 10 kompatibel
Native Windows-7-Unterstützung, ebenso kompatibel mit Windows 10 und gängigem Linux — erfüllt Kompatibilitätsanforderungen für Legacy-Betriebssysteme in der Fertigung.

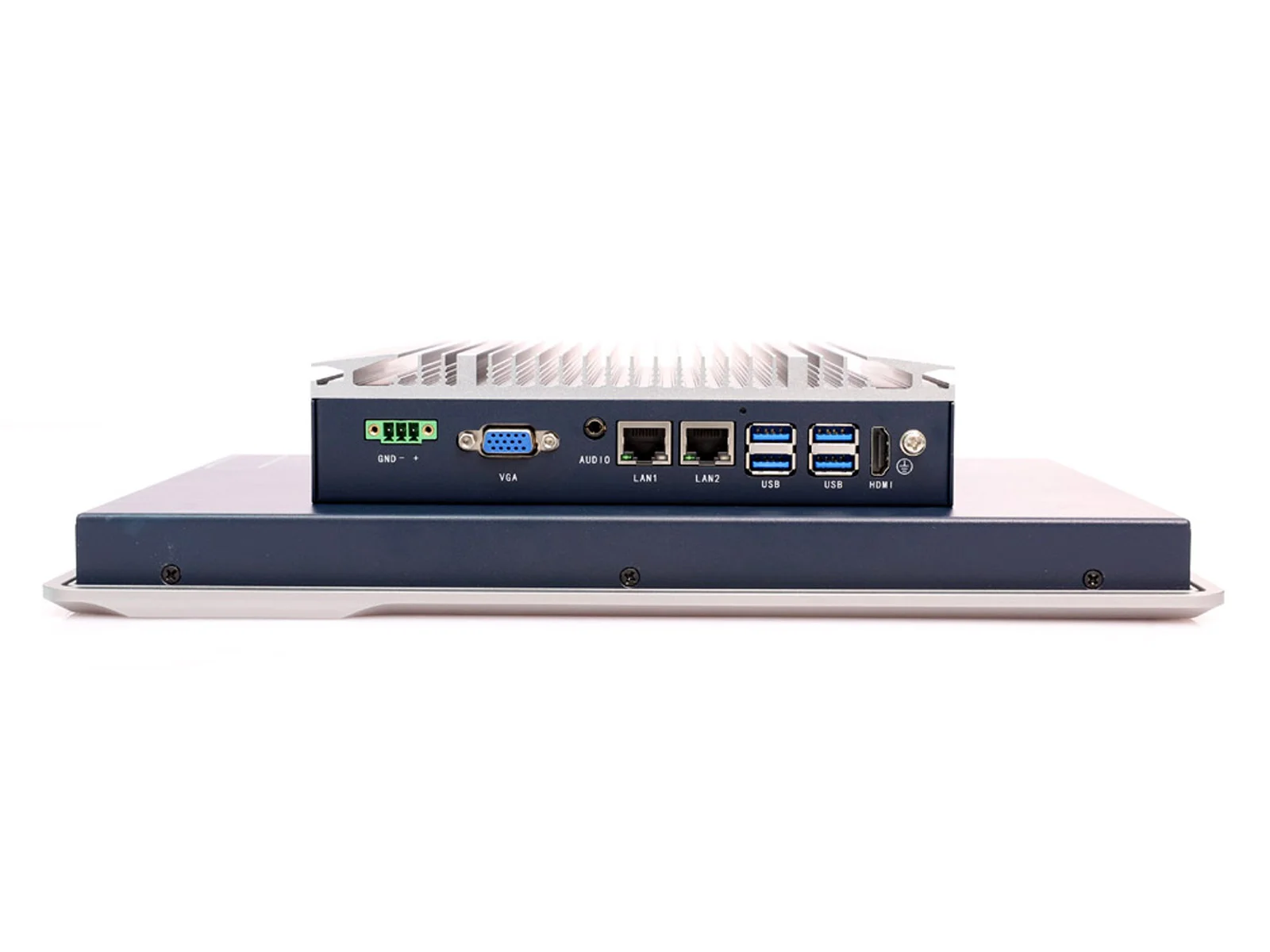

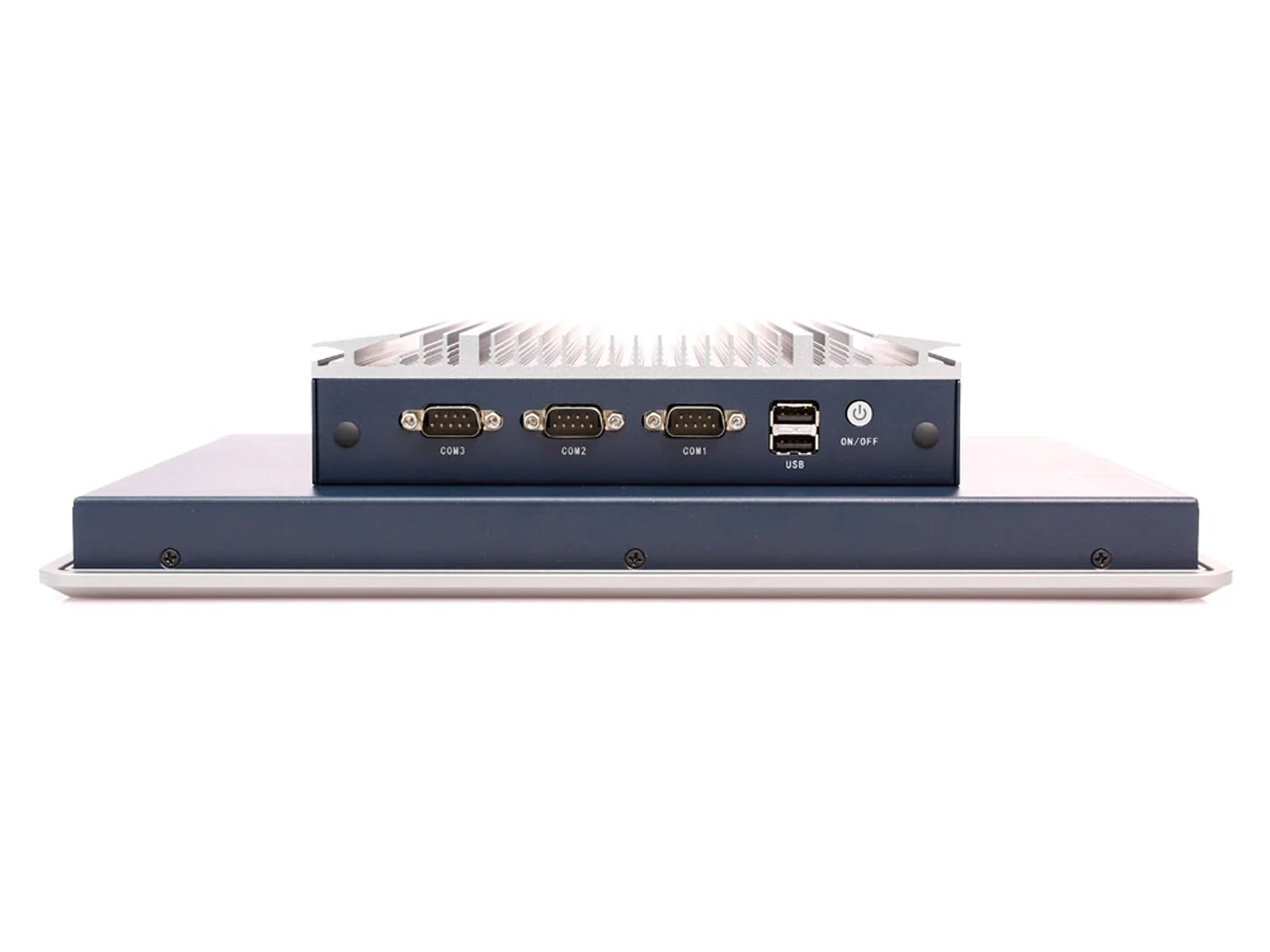

PRODUKTGALERIE
Produktgalerie
SPEZIFIKATIONEN
EPC-W1362T – Vollständige Spezifikationen
Datenblatt-Version V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Marktschwankungen bei Chips können zentrale Komponenten abweichen; bitte mit dem Vertrieb bestätigen.
Kern-Hardware
| Parameter | Spezifikation |
|---|---|
| Prozessor | Intel® Celeron® J1900 |
| Kerne | 4 |
| Threads | 4 |
| Frequenz | 2.0~2.42 GHz |
| Cache | 2 MB L2 Cache |
| TDP | 10W |
| Grafik | Intel HD Graphics |
| Arbeitsspeicher | DDR3L 4~8 GB |
| Speicher | 1× mSATA SSD |
I/O-Anschlüsse
| Parameter | Spezifikation |
|---|---|
| USB 2.0 | 5 |
| USB 3.0 | 1 |
| RS232 | 2 |
| RS485 | 1 |
| VGA | 1 |
| HDMI | 1 |
| Gigabit Ethernet | 2 × LAN |
| Audio | 3.5mm TRRS |
| Wi-Fi (optional) | Dualband 2.4G/5G Wi-Fi-Modul |
| 4G/5G (optional) | 4G/5G LTE Multi-Carrier (optional) |
Spannungseingang
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 3-poliger steckbarer Anschlussblock, 9~36V DC Weitbereichseingang |
| ATX-Schalter | 1× ATX-Netzschalter |
| Boot-Modus | AT/ATX-Modus-Umschalter (integriert) |
Mechanik & Allgemeines
| Parameter | Spezifikation |
|---|---|
| Abmessungen | 345.2 (B) × 233.6 (H) × 74.5 (T)mm |
| Einbaumaße | 325.1 (B) × 213.5 (H) |
| Gewicht | 5.1 KG Nettogewicht |
| Gehäusematerial | Hochfeste 6061-Aluminiumlegierung |
| Mechanische Struktur | Aluminium-Strangpressprofil + Blechstruktur |
| Montage | Panel-Mount / VESA 75×75 Wandmontage |
| Reset-Schalter | 1× Reset-Schalter |
| MTBF | 60.000 Std. |
Betriebsumgebung
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60°C (Weitbereich -40~80°C optional) |
| Lagertemperatur | -10~70°C (Weitbereich -40~80°C optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMC | CE、FCC（EN 55032 & EN 55035） |
| EMC Harmonics | EN IEC 61000-3-2 |
Touch & Display
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 12,5" (16:9) |
| Displaytyp | FHD TFT LED LCD |
| Auflösung | 1920 × 1080 |
| Farben | 16.7M |
| Helligkeit | 350 cd/m² |
| Kontrastverhältnis | 500:1 |
| Backlight-Lebensdauer | 50.000 Std. |
| Touch-Technologie | Projiziert-kapazitiv (P-CAP), 10-Punkt |
| Touch-Schutzart | IP65 (Frontblende) |
Betriebssystem
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 7 / Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
Zertifizierungen & Konformität
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot LOGO / OEM |

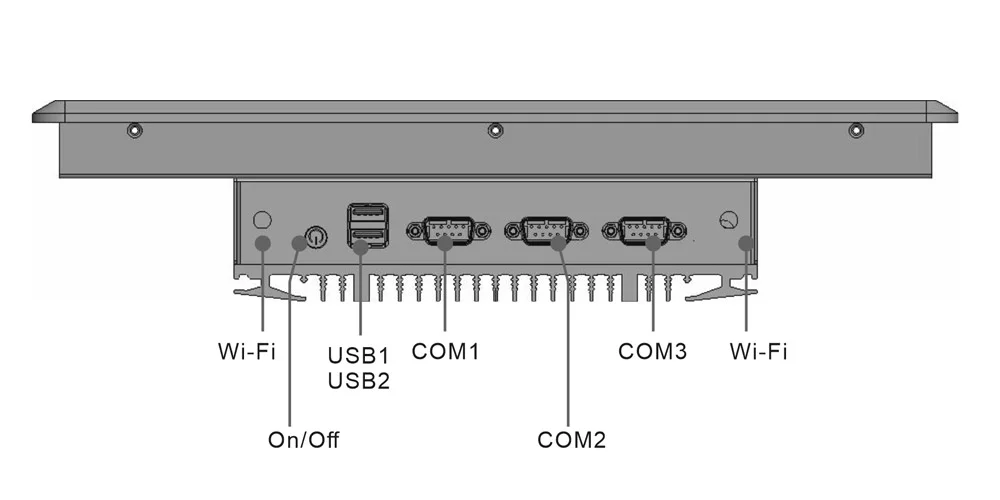

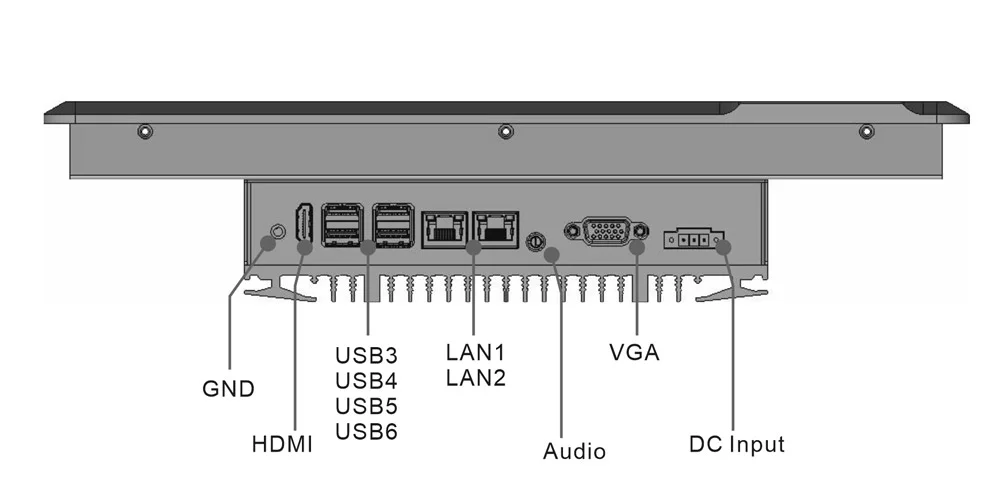

I/O-LAYOUT
I/O-Layout Seiten- / Rückseite
Alle I/O-Anschlüsse sind an der Rückseite konzentriert, sodass die Frontblende eine saubere IP65-Oberfläche für die einfache Panel-Mount-Konsolenmontage behält.
Seiten- / Oberseite
Unter- / Rückseite

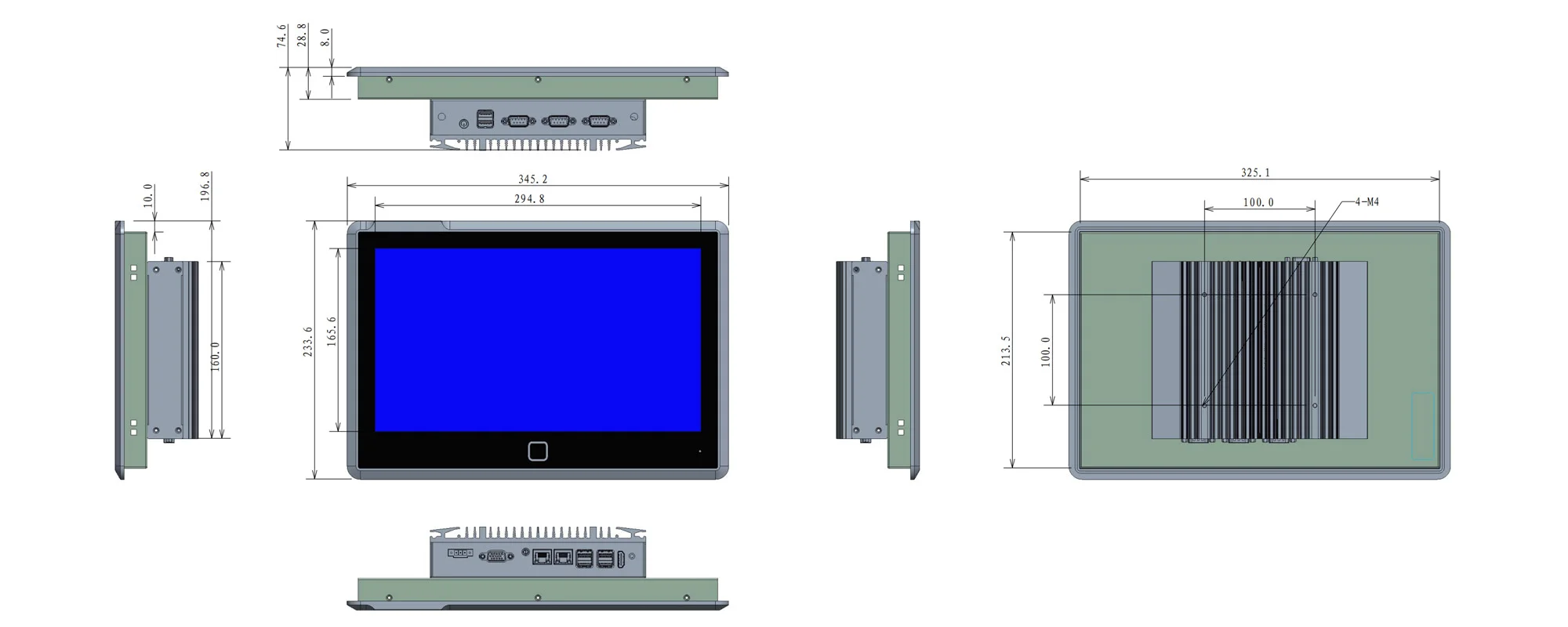

ABMESSUNGEN
Abmessungen (mm)
13,3 Zoll Breitbild-Standardausschnitt · Panel-Mount + VESA 75×75 Doppelmontage.
BESTELLINFORMATIONEN
Bestellinformationen · Artikelnummer
Die folgenden Standardkonfigurationen können direkt bestellt werden. Für individuelle CPU / Arbeitsspeicher / Speicher / I/O-Boards kontaktieren Sie bitte den Vertrieb.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C11.01.01.005 | EPC-W1362T | Intel® Celeron® J1900，13,3" P-CAP | 4GB RAM | SSD 128GB |
| 02 | C11.01.01.006 | EPC-W1362T | Intel® Celeron® J1900，13,3" P-CAP | 8GB RAM | SSD 256GB |
Hinweis: Aufgrund von Marktschwankungen können zentrale Komponenten wie CPU, Arbeitsspeicher und Speicher abweichen. Bitte bestätigen Sie die genaue Konfiguration mit unserem Vertriebsteam.
