Intel® Core™ 12. Gen modularer Industrie-Panel-PC mit 13,3 Zoll Widescreen P-CAP 10-Punkt-kapazitivem Touchscreen und IP65-Frontblende · 12. Gen Flaggschiff · kompakter Arbeitsplatz
Der EPC-W1322T ist ein 13,3 Zoll Widescreen-Industrie-Panel-PC für die industrielle Automatisierung, die Anlagensteuerung, die Datenerfassung und das HMI vor Ort. Er verfügt über ein 13,3-Zoll-Full-HD-Industriedisplay mit P-CAP 10-Punkt-kapazitivem Touch und eine Frontblende mit Schutzart IP65 sowie über eine kapazitive Touch-Einschalttaste an der Front zum Starten der Anlage — diese ist während des Betriebs deaktiviert, um versehentliche Berührungen zu vermeiden. Die Plattform nutzt Intel® Core™ i3 / i5 / i7 Prozessoren der 12. Gen mit zwei Gigabit-Ethernet-Ports und umfangreichen Industrieschnittstellen und unterstützt einen 9–36V Weitbereichseingang — eine zuverlässige Lösung für industrielle Intelligenz-Upgrades und den HMI-Einsatz vor Ort.
12. Gen Flaggschiff · kompakter Arbeitsplatz · FlexCore™ modular · SafeCore™ Zuverlässigkeitssteigerung — für industrielle HMI und Visualisierung vor Ort.
Projiziert-kapazitiv (P-CAP) mit 10-Punkt-Multitouch, FHD TFT LED LCD mit 1920 × 1080, Standard-Industriedisplay mit 300-350 cd/m² (500-1000 nits High-Bright optional). 50.000 Stunden Hintergrundbeleuchtungs-Lebensdauer.
Kompaktes 13,3-Zoll-16:9-Gehäuse mit FHD-Industriedisplay, ideal für Arbeitsplätze auf engem Raum, Bedienkonsolen, AGV-/MES-Terminals und lokales HMI für Bildverarbeitungssysteme. Die getrennte Display-/Mainboard-Struktur vereinfacht die Wartung vor Ort.
Drei Optionen: Intel® Core™ i3-1215U / i5-1235U / i7-1255U. 10C/12T-Leistungscluster mit Iris Xe Grafik, das Leistung und Effizienz vereint.
Frontblende mit Schutzart IP65 in einer Struktur aus hochfester Aluminiumlegierung 6061 + Blech. Widersteht Staub, Öl und Washdown-Spritzwasser in der Fertigungshalle für einen stabilen Langzeitbetrieb.
Unterstützt Panel-Mount-Einbau (13,3 Zoll Widescreen-Standardausschnitt) und VESA 75×75 Wandmontage — Einbau im Schaltschrank und eigenständige Wandmontage.
4× USB 3.0 + 2× USB 2.0 + 4× RS-232 + 2× RS-485 + 2× GbE + HDMI + VGA + Audio. Hochdichtes Layout mit mehreren seriellen Schnittstellen.
1× Mini-PCIe-Steckplatz für ein optionales Dualband-WLAN- / Bluetooth- / 4G- / 5G-Modul, ideal für die drahtlose Vernetzung in der Fertigung und die Fernüberwachung.
3-poliger steckbarer Phoenix-Anschluss mit 9-36V DC Weitbereichseingang. Vierfacher Schutz gegen Überspannung, Überstrom, Verpolung und Überspannungsspitzen.
Aufgebaut auf der FlexCore™ Vier-Elemente-Architektur: i-Core Compute-Board + i-Function Erweiterung + i-Connect Schnittstelle + Smart-Thermal-Management. Einheitliche Schnittstelle, Struktur und Stromversorgung mit freier Erweiterbarkeit.
Vier aufeinander abgestimmte Schutzmechanismen: ① Stromschutz (Überspannung / Überstrom / Verpolung / Überspannungsspitze) + ② Notstromversorgung (intelligente Lithium-Batterie-Überbrückung) + ③ Einschaltsteuerung (automatisches Einschalten) + ④ Selbstwiederherstellung (Watchdog + Neustart bei Fehler).
Windows 10 / 11 · CentOS · Ubuntu 16.04 / 18.04 / 20.04 / 22.04. Das BIOS unterstützt Anpassung, Boot-Logo und OEM-Branding.
Datenblatt-Version V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Schwankungen am Chipmarkt können sich Schlüsselkomponenten ändern; bitte mit dem Vertrieb bestätigen.
| Parameter | Intel® Core™ i3-1215U | Intel® Core™ i5-1235U | Intel® Core™ i7-1255U |
|---|---|---|---|
| Prozessor | i3-1215U | i5-1235U | i7-1255U |
| Kerne | 6 (2P+4E) | 10 (2P+8E) | 10 (2P+8E) |
| Threads | 8 | 12 | 12 |
| Frequenz | 1.2~4.4 GHz | 1.3~4.4 GHz | 1.7~4.7 GHz |
| Cache | 10 MB L3 Cache | 12 MB L3 Cache | 12 MB L3 Cache |
| TDP | 15W | — | 9W |
| Grafik | Intel UHD Graphics (64 EUs) | Intel Iris Xe Graphics (80 EUs) | Intel Iris Xe Graphics (96 EUs) |
| Arbeitsspeicher | 8~32 GB DDR5 | ||
| Speicher | 2× M.2 2280 PCIe NVMe SSD | ||
| Parameter | Spezifikation |
|---|---|
| USB 2.0 | 2 |
| USB 3.0 | 4 |
| RS232 | 2 |
| RS485 | 1 |
| VGA | 1 |
| HDMI | 1 |
| Gigabit-Ethernet | 2 × Intel I210 |
| Audio | 3.5mm TRRS |
| WLAN (optional) | Dualband 2.4G/5G WLAN-Modul |
| 4G/5G (optional) | 4G/5G LTE Multi-Carrier (optional) |
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 3-poliger steckbarer Anschlussblock, 9~36V DC Weitbereichseingang |
| ATX-Schalter | 1× ATX-Netzschalter |
| Einschaltmodus | AT/ATX-Modusschalter (integriert) |
| Parameter | Spezifikation |
|---|---|
| Abmessungen | 345.2 (B) × 233.6 (H) × 74.6 (T)mm |
| Einbaumaße | 325.1 (B) × 213.5 (H) mm (Panelausschnitt) |
| Gewicht | 3.0 KG Nettogewicht |
| Gehäusematerial | Hochfeste Aluminiumlegierung 6061 |
| Mechanische Struktur | Strangpressaluminium + Blechstruktur |
| Montage | Panel-Mount / VESA 75×75 Wandmontage |
| Reset-Schalter | 1× Reset-Schalter |
| Programmierbare Taste | Programmierbare Taste an der Front (benutzerdefinierte Funktionen) |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 60,000 Std. |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60°C (Weitbereichstemperatur -40~80°C optional) |
| Lagertemperatur | -10~70°C (Weitbereichstemperatur -40~80°C optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMV | CE、FCC（EN 55032 & EN 55035） |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 13,3 Zoll (16:9) |
| Displaytyp | FHD TFT LED LCD |
| Auflösung | 1920 × 1080 |
| Farben | 16.7M |
| Helligkeit | 350 cd/m² |
| Kontrastverhältnis | 500:1 |
| Lebensdauer Hintergrundbeleuchtung | 50,000 Std. |
| Touch-Technologie | Projiziert-kapazitiv (P-CAP), 10-Punkt |
| Touch-Schutzart | IP65 (Frontblende) |
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot-LOGO / OEM |

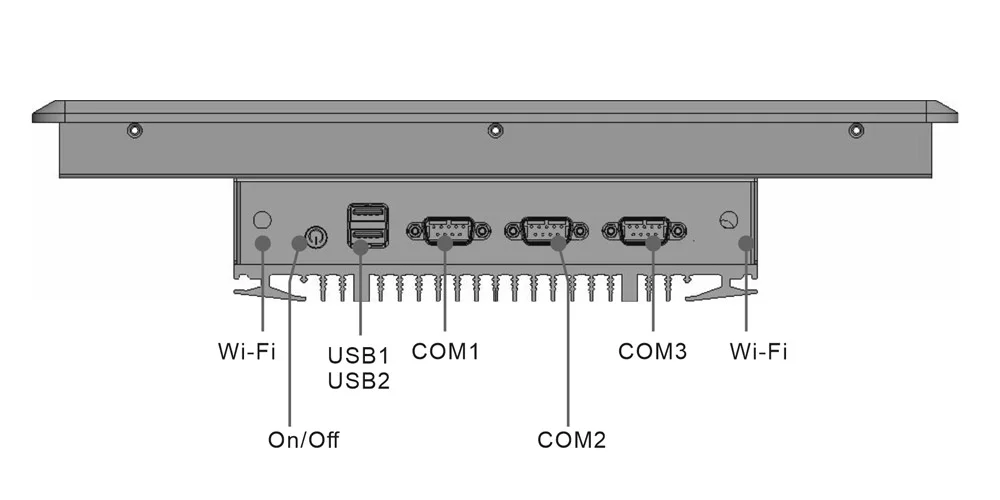

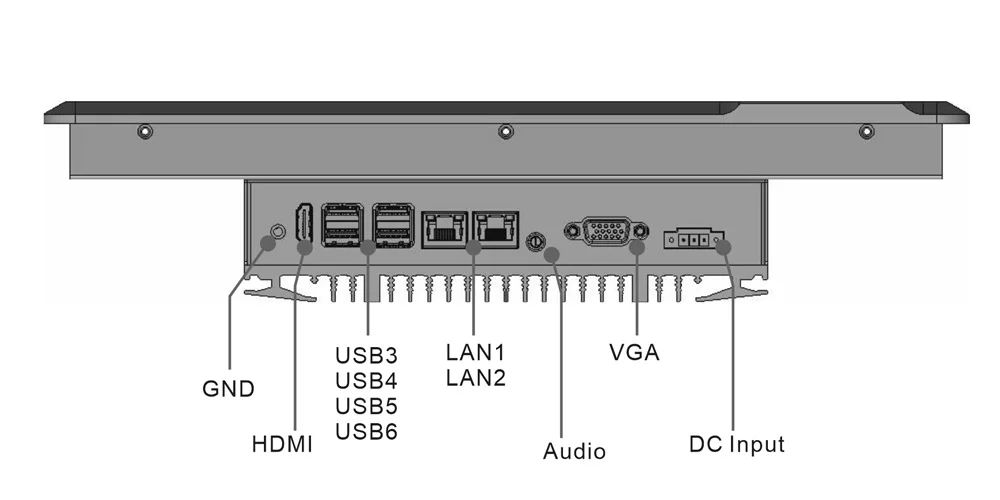

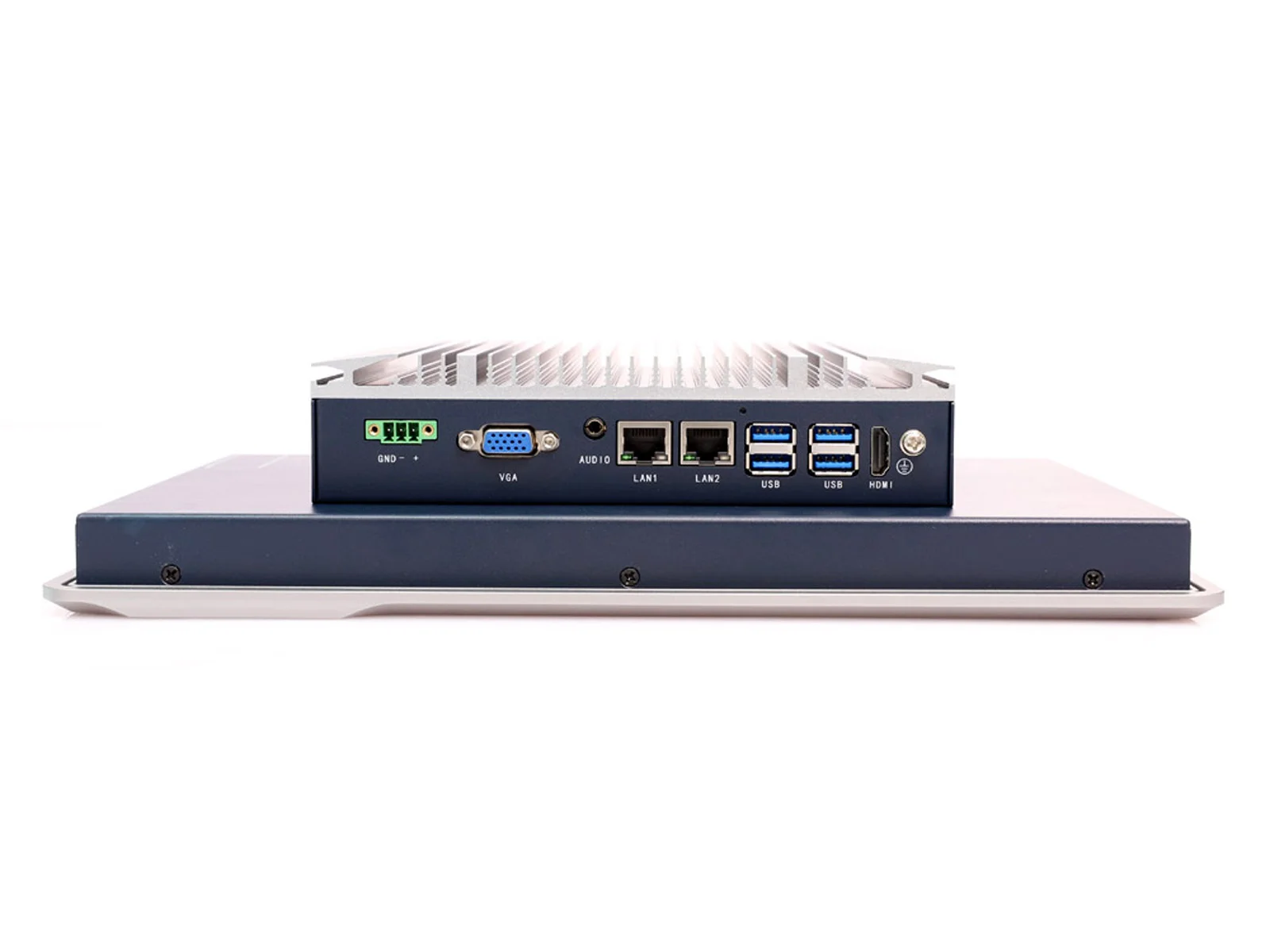

Das gesamte I/O ist auf der Rückseite konzentriert, sodass die Frontblende eine saubere IP65-Fläche bleibt — für eine einfache Panel-Mount-Konsolenmontage.

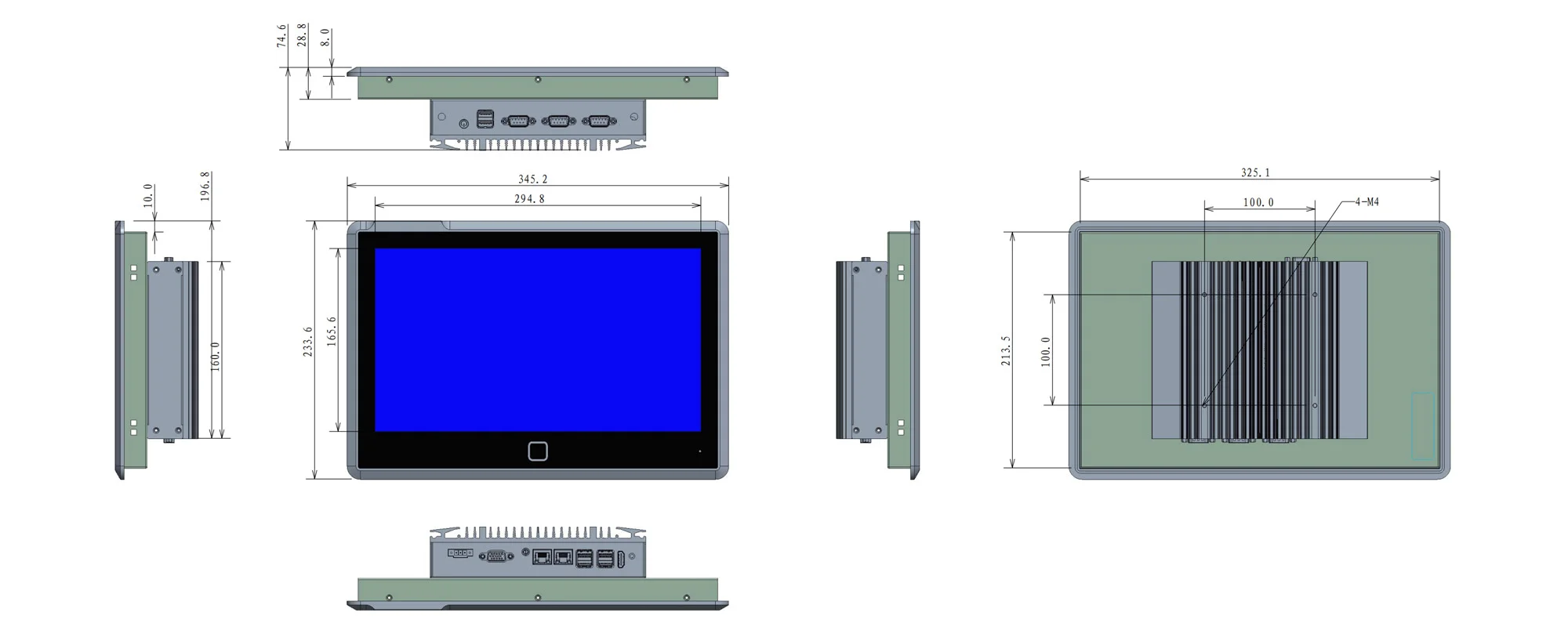

13,3 Zoll Widescreen-Standardausschnitt · Panel-Mount + VESA 75×75 Doppelmontage.
Die folgenden Standardkonfigurationen können direkt bestellt werden. Für kundenspezifische CPU / Arbeitsspeicher / Speicher / I/O-Boards wenden Sie sich bitte an den Vertrieb.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C11.01.04.029 | EPC-W1322T | Intel® Core™ i3-1215U，13,3 Zoll P-CAP | 16GB DDR5 | SSD 256GB |
| 02 | C11.01.04.037 | EPC-W1322T | Intel® Core™ i5-1235U，13,3 Zoll P-CAP | 16GB DDR5 | SSD 256GB |
| 03 | C11.01.04.038 | EPC-W1322T | Intel® Core™ i7-1255U，13,3 Zoll P-CAP | 16GB DDR5 | SSD 256GB |
Hinweis: Aufgrund von Marktschwankungen können wichtige Komponenten wie CPU, Arbeitsspeicher und Speicher wechseln. Bitte bestätigen Sie die genaue Konfiguration mit unserem Vertriebsteam.
Mit seinem 13,3 Zoll Widescreen P-CAP 10-Punkt-kapazitiven Touch, IP65-Schutz und FlexCore™ Modularität wird der EPC-W1322T breit in den folgenden Industrieszenarien eingesetzt.
Teilen Sie uns Ihren Projekthintergrund sowie die Anforderungen an Bildschirmgröße, I/O und Stromversorgung und die Bestellmenge mit. Unsere Ingenieure antworten innerhalb von 24 Stunden mit vollständigem Datenblatt, Angebot und Musterbewertungsplan.
