15,6" FHD-Touch-Display
15,6" FHD-Industrie-Touchscreen mit 10-Punkt-kapazitivem Touch. EMV-Schirmung + Entspiegelung, geeignet für helles Sonnenlicht ebenso wie für elektromagnetisch belastete Umgebungen.
MPC-TS-W150-T2 · L3 FIDCP-KNOTEN · 15,6"
Multi-Nutzlast-Edition · Single-Screen + Multi-Modul-1U-Nutzlastschacht · eine FIDCP integrierte Feldsteuerungsplattform mit Intel® Core™ i7-1255U + 32GB + 2TB NVMe
MPC-TS-W150-T2 FIDCP robuste Multi-Nutzlast-Feld-Kommandoplattform
Das tragbare Notfall-Kommando- und Konferenzterminal MPC-TS-W150-T2 ist ein All-in-One-Gerät für konvergente Kommunikation in komplexen Szenarien wie Notfallrettung und Netzinspektion. Es ermöglicht schnelle webbasierte Bedienung, mit integrierter Multiprotokoll-Dekodierung und direkter Kameraanbindung für Audio-/Video-Disposition, konvergente Konsultation und HD-Übertragung. Mit Aufzeichnung/Speicherung, GIS-Disposition und Instant Messaging kann es als Edge-Knoten eigenständig betrieben werden, um die Führung auch in Extremumgebungen unterbrechungsfrei zu halten. Leicht und tragbar eignet es sich für fahrzeuggebundenen, Einzelbediener- und temporären Einsatz und unterstützt den Aufbau eines effizienten Einsatzleitsystems vor Ort.
Typische Anwendungen
15,6"FHD-Touch
Multi-NutzlastKI + Cluster-Komm. + Voice-Gateway
1U-ModulHot-swap-Erweiterung vor Ort
4G/5G/BeiDouMulti-Netzwerk-Konvergenzzugang
PRODUKT-HIGHLIGHTS · L3 FIDCP-KNOTEN
Acht Kernfunktionen der MPC-TS-W150-T2
FIDCP integrierte Feldsteuerungsplattform · Multi-Nutzlast-Edition · Single-Screen + Multi-Modul-1U-Nutzlastschacht — feldtaugliche Rechenleistung + industrielle Robustheit + Multi-Mode-Konnektivität.
Robuster Trolley-Flightcase
Robuste Trolley-Flightcase-Struktur, die Anzeige, Rechenleistung, Kommunikation, Stromversorgung und Erweiterung vereint. Schnelle Bereitstellung ohne feste Infrastruktur — vollständiger Einsatzabschluss direkt vor Ort.
i7-1255U + 32GB + 2TB NVMe
Intel® Core™ i7-1255U Prozessor + 32GB DDR4 + 2TB NVMe SSD. Treibt Datenverarbeitung vor Ort, Multi-System-Disposition, Audio-/Video-Fusion und einen vollständigen Stack an Einsatzsoftware an.
1U-Hot-Swap-Nutzlastschacht
Modulares Schachtdesign mit standardisierten 1U-Hot-Swap-Steckplätzen. KI / Privatnetz / Satellitenlink / Voice-Gateway / Cluster-Kommunikation / Akustikmodule sind bei Bedarf hot-swap-fähig und konfigurieren die Einsatzfähigkeit direkt vor Ort neu.
Multi-Netzwerk-Konvergenzkommunikation
4G/5G-Dual-SIM-Universalnetz + Dualband-Wi-Fi-Hotspot + GPS-Ortung. Erweiterbar mit BeiDou / Satellitenkommunikation / MESH-Ad-hoc-Vernetzung / Privatnetz für koordinierte Anbindung über öffentliche + private + Satellitennetze.
Integrierter Multi-Port-Netzwerk-Switch
Integrierter Multi-Port-Gigabit-Netzwerk-Switch, der den Bedarf an externer Switching-Technik reduziert. Ein vollständiger Satz industrieller USB 3.0- / HDMI- / RS-232-Schnittstellen bietet leistungsstarke Audio-/Video-Fusion und Nutzlast-Erweiterung.
Unterbrechungsfreie Stromversorgung
Unterbrechungsfreies Stromsystem (USV-ähnlich) mit Unterstützung für Netz- / Akku- / Fahrzeug-Multi-Mode-Versorgung, das kritische Einsatzprozesse auch bei Stromausfall am Laufen hält.
KI-Inferenz + Einsatzprotokollierung
Optionales KI-Inferenzmodul für lokale Bild- / Sprach- / Datenanalyse. Ein vollständiger geschlossener Kreislauf aus Lagebild + koordinierter Steuerung + Datenprotokollierung + kollaborativer Entscheidungsfindung — ideal für Notfallkoordination, unbemannte Systeme, see-/bordgestützten Einsatz und kollaborative Multi-System-Einsätze.
PRODUKTGALERIE

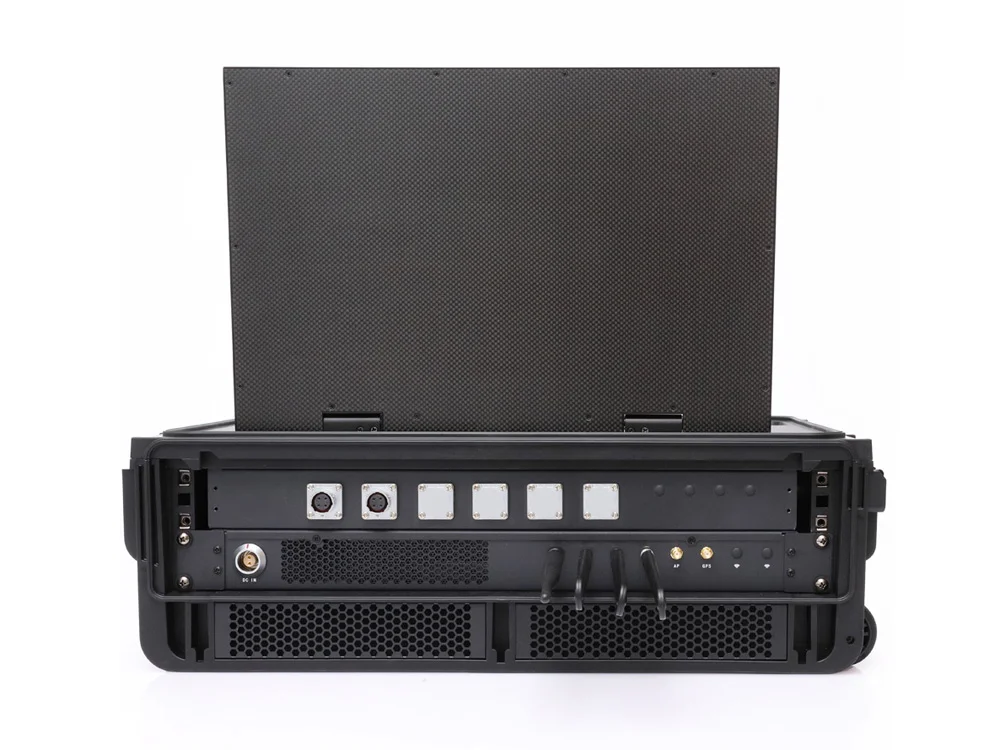

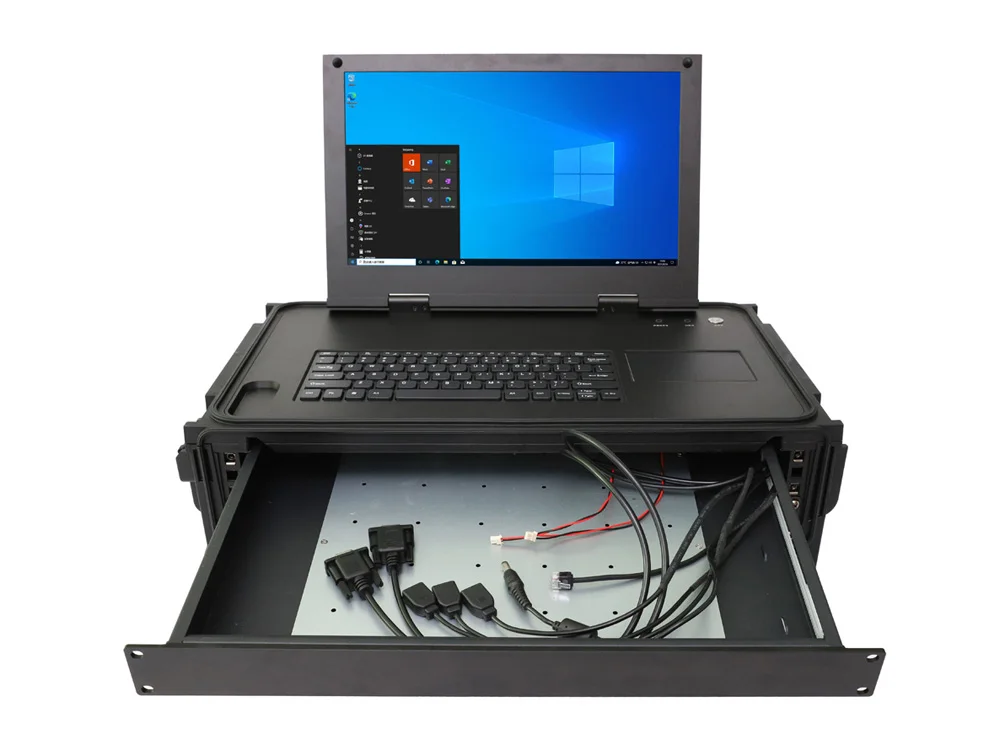

Produktansichten aus mehreren Blickwinkeln
SPEZIFIKATIONEN
MPC-TS-W150-T2 Vollständige Spezifikationen
Datenblatt-Version V1.0 · Aufgrund von Schwankungen am Chipmarkt können sich Schlüsselkomponenten ändern; die endgültige Konfiguration ist mit dem Vertrieb zu bestätigen.
Kern-Hardware
| Parameter | Intel® Core™ i3-1215U | Intel® Core™ i5-1235U | Intel® Core™ i7-1255U |
|---|---|---|---|
| Prozessor | i3-1215U | i5-1235U | i7-1255U |
| Kerne | 6 (2P+4E) | 10 (2P+8E) | 10 (2P+8E) |
| Threads | 8 | 12 | 12 |
| Taktfrequenz | 1.2~4.4 GHz | 1.3~4.4 GHz | 1.7~4.7 GHz |
| Cache | 10 MB L3 Cache | 12 MB L3 Cache | 12 MB L3 Cache |
| TDP | 15W | ||
| Grafik | Intel UHD Graphics (64 EUs) | Intel Iris Xe Graphics (80 EUs) | Intel Iris Xe Graphics (96 EUs) |
| Arbeitsspeicher | 8~32 GB DDR5 | ||
| Speicher | 2× M.2 SSD + 1× M.2 NVMe | ||
| Netzwerk-Switch | Integrierter 8-Port-Gigabit-Switch | ||
| Betriebssystem | Windows-Client / Linux-Server (anpassbar) | ||
Touch & Display
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 15,6" (16:9) |
| Displaytyp | FHD TFT LED LCD |
| Auflösung | 1920 × 1080 |
| Farben | 16,7 Mio. |
| Helligkeit | 700 cd/m² |
| Kontrast | 700:1 |
| Backlight-Lebensdauer | 50.000 Std. |
| Gehäusematerial | Bildschirmabdeckung aus Kohlefaser + industrietaugliches robustes Gehäuse |
I/O-Schnittstellen
| Parameter | Spezifikation |
|---|---|
| USB 3.0 | 4 |
| RS232 | 2 |
| HDMI | 2 |
| Gigabit Ethernet | 2 × LAN GbE + 1 × WAN |
| Luftfahrtstecker | 2-polig ×2, 4-polig ×2, 9-polig ×4 |
| DC-Ausgang | DC 24V × 1 |
| SMA-Antenne | × 4 |
| Type-C-Ladung | Kompatibel mit gängigen Type-C-Handyladegeräten |
| Eingabesystem | Integrierte Tastatur + Touchpad |
Funkkommunikation
| Parameter | Spezifikation |
|---|---|
| 4G/5G | Dual-SIM-Universalnetz, unterstützt öffentliche/private Netze |
| Wi-Fi | 2,4G/5G-Dualband, unterstützt WLAN-Hotspot |
| Ortung | GPS (BeiDou erweiterbar) |
| Telefonie | 2× SIM-Telefonkarten, ermöglichen Anrufe über öffentliche Netze |
| Erweiterungskommunikation | Satellitenkommunikation, MESH-Ad-hoc-Vernetzung, Cluster-Privatnetz (Erweiterungsschacht) |
1U-Nutzlast-Erweiterungsschacht
| Parameter | Spezifikation |
|---|---|
| Voice-Gateway | Verbindet analoge/Nebenstellen-Telefonie mit IP-Netzen und wandelt herkömmliche Sprache in IP-Sprache um; bindet PBX, Telefone, Gegensprech- und Dispositionssysteme an. Unterstützt SIP, FXO/FXS-Trunking, vernetzte Gegensprechanlage und Sprachzugang für Notfalldisposition. Häufig eingesetzt mit Kommando-Dispositions-, Campus-, Behörden- und Notfall-Kommando-Kits. |
| Konferenzterminal | All-in-One-Zugangsterminal für Audio-/Videokonferenzen (Standard SIP, H.323); integrierte Kamera, Mikrofon und Lautsprecher, unterstützt Mehrteilnehmer-Videokonferenzen. Kompatibel mit gängigen Konferenzprotokollen und Plattform-Systemen. Einsatz: Besprechungsräume, Leitstellen, Fernkonsultation über Standorte hinweg. |
| Audio-/Video-Matrix | Beliebiges Schalten, Verteilen und Routen mehrerer Audio-/Videosignale; nimmt mehrere HDMI-/AV-/Netzwerkströme auf und gibt sie auf beliebige Wanddisplays, Videowände oder Splitscreens aus. Verfügbar als analoge Matrix, digitale Netzwerkmatrix oder IP-Streaming-Matrix. Unverzichtbar für Leitstellen, Videowand-Splicing, Sicherheitsüberwachung und Konferenztechnik. |
| Codec-Modul | Audio-/Video-Kodierung/Komprimierung + Dekodierung/Wiederherstellung; Encode: wandelt lokale A/V-Signale in IP-Netzwerkströme um (H.264/H.265), Decode: wandelt Netzwerkströme in lokale HDMI-/Analogausgabe für Videowände um. Eingesetzt für Fernübertragung, subnetzübergreifende Disposition, schmalbandige HD-Übertragung und Integration in Embedded-Geräte. |
| Akustikmodul | Audioverarbeitung + Rauschunterdrückung + Echokompensation + Mischung; AGC automatische Verstärkungsregelung, AEC-Echounterdrückung, Geräuschunterdrückung, Rückkopplungsunterdrückung und Mehrkanalmischung. Geeignet für Konferenzen, Gegensprechen und Kommando-Anrufe — beseitigt Echo, Rauschen und schwankende Lautstärke. |
| Verschlüsselungsmodul | Hardware-/Software-Verschlüsselung von Audio/Video, Signalisierung und Daten; unterstützt SM-Algorithmen (chinesischer nationaler Standard), AES-Verschlüsselung, Signalisierungsauthentifizierung und Transportverschlüsselung. Für Behörden-, Militär-/Polizei-, Notfall- und Geheimhaltungseinsätze — verhindert Abhören und Übersprechen und sichert die Kommunikation. |
| 5G-Dual-Karten-Router | Dual-Karten-Dual-Standby / zwei 5G-Module: zwei Nano-SIM, unterstützt China Mobile / Unicom / Telecom / Broadcast, mit Auto-Umschaltung / Lastverteilung / Link-Backup. 5G-Dual-Modus: SA/NSA, Sub-6GHz, bis zu 2–3Gbps Downlink, geringe Latenz (10–30ms). Reichhaltige I/O: Gigabit WAN/LAN (Multi-Port, teils mit PoE), 2,4G+5,8G-Dualband-Wi-Fi 6. Optional: RS232/485, DI/DO, GPS / BeiDou, VPN, SM-Verschlüsselung. |
| Videoübertragungsmodul | Videoeingänge: HDMI, SDI, AV, Ethernet, teils mit zwei Kanälen (Helm + UAV). Kodierung: H.265/H.264, 1080P/4K, einstellbare Bitrate, geringe Latenz (100–300ms). Übertragungswege (je nach Szenario): 5G/4G-Videoübertragung über Mobilfunknetze mit unbegrenzter Reichweite, ideal für stadtübergreifende / großflächige Führung; COFDM/MESH-Privatnetz, nicht-sichtverbindungs- und hindernisbeständig, ideal für Berge / Gebäude / Notfälle bei Netzausfall. Zusatzfunktionen: bidirektionales Gegensprechen, lokale Speicherung, GPS / BeiDou, AES-/SM-Verschlüsselung, 28181/RTSP/RTMP. |
Stromversorgung & Akku
| Parameter | Spezifikation |
|---|---|
| Akku-Spezifikation | Zwei hot-swap-fähige Lithium-Akkupacks, 13000mAh / 15000mAh optional |
| Hot-Swap | Hot-Swap-Wechsel für unterbrechungsfreie, stabile Stromversorgung |
| BMS | Integriertes intelligentes BMS-Akkumanagementsystem |
| Ladung | Kompatibel mit gängigen Type-C-Handyladegeräten |
Physische Eigenschaften
| Parameter | Spezifikation |
|---|---|
| Abmessungen | 560 (L) × 360 (B) × 230 (H) mm |
| Gewicht | ≤ 25 kg |
| Gehäusematerial | Bildschirmabdeckung aus Kohlefaser + industrietaugliches robustes Gehäuse |
| Kühlsystem | Industrietaugliche aktive Luftkühlung, 4 Lüfter |
| Schutzart | IP65 (geschlossener Zustand) |
| Erweiterungsform | Aufrüstbar auf Dual-Screen-/Triple-Screen-Form, unterstützt Bildschirmtausch in verschiedenen Größen |
Betriebsumgebung
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~50℃ |
| Lagertemperatur | -20~70℃ |
| Relative Luftfeuchtigkeit | 10%~95% @40℃, nicht kondensierend |
| Vibration | 50~500Hz / 1,5G, Spitze-Spitze 0,15mm |
| Stoß | 10G (11ms) |
Zertifizierungen & Konformität
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| Anpassung | Anpassung von Bildschirmgröße / Bildschirmanzahl / Modulen / Betriebssystem / Logo |
I/O-LAYOUT

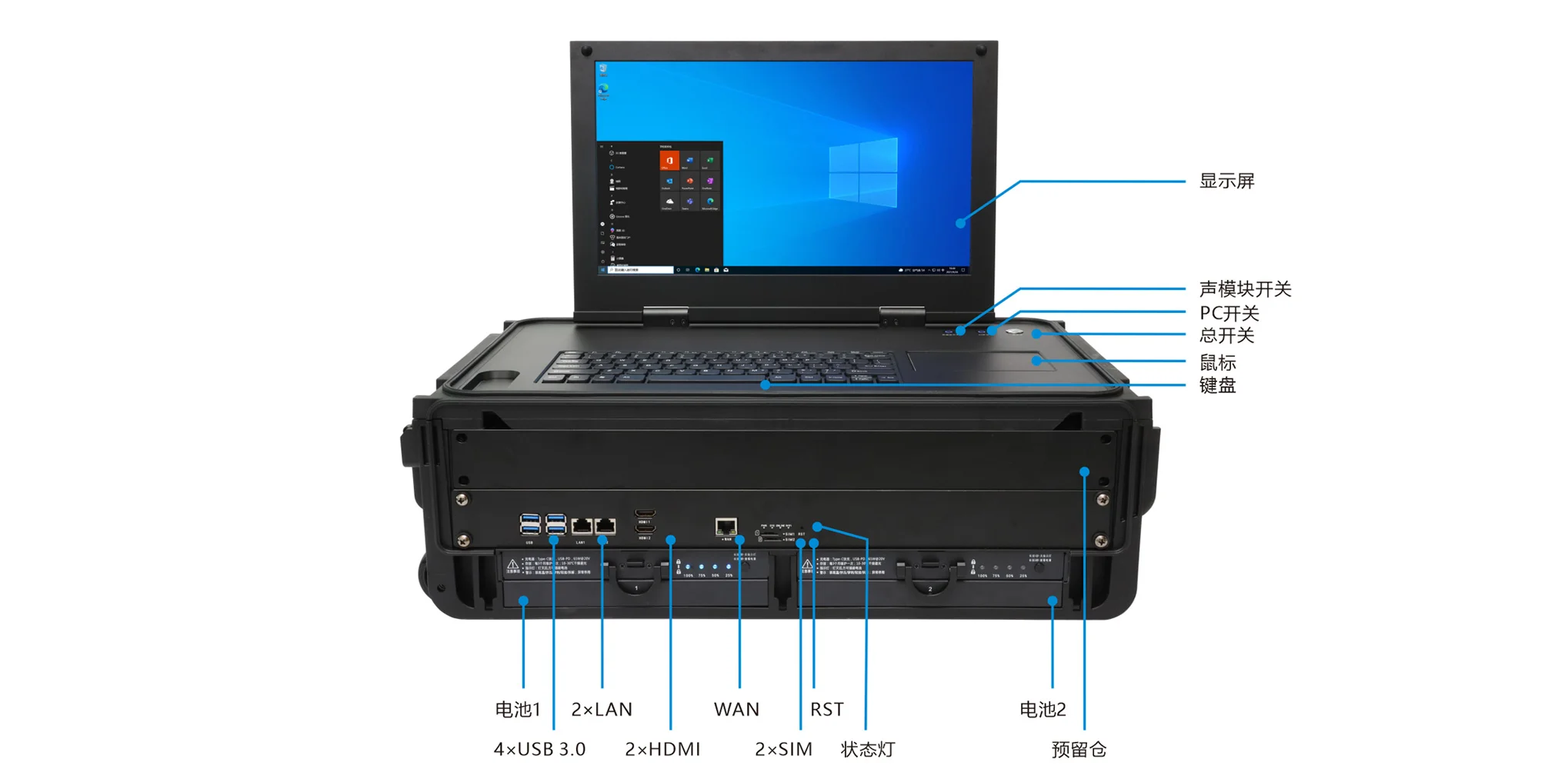

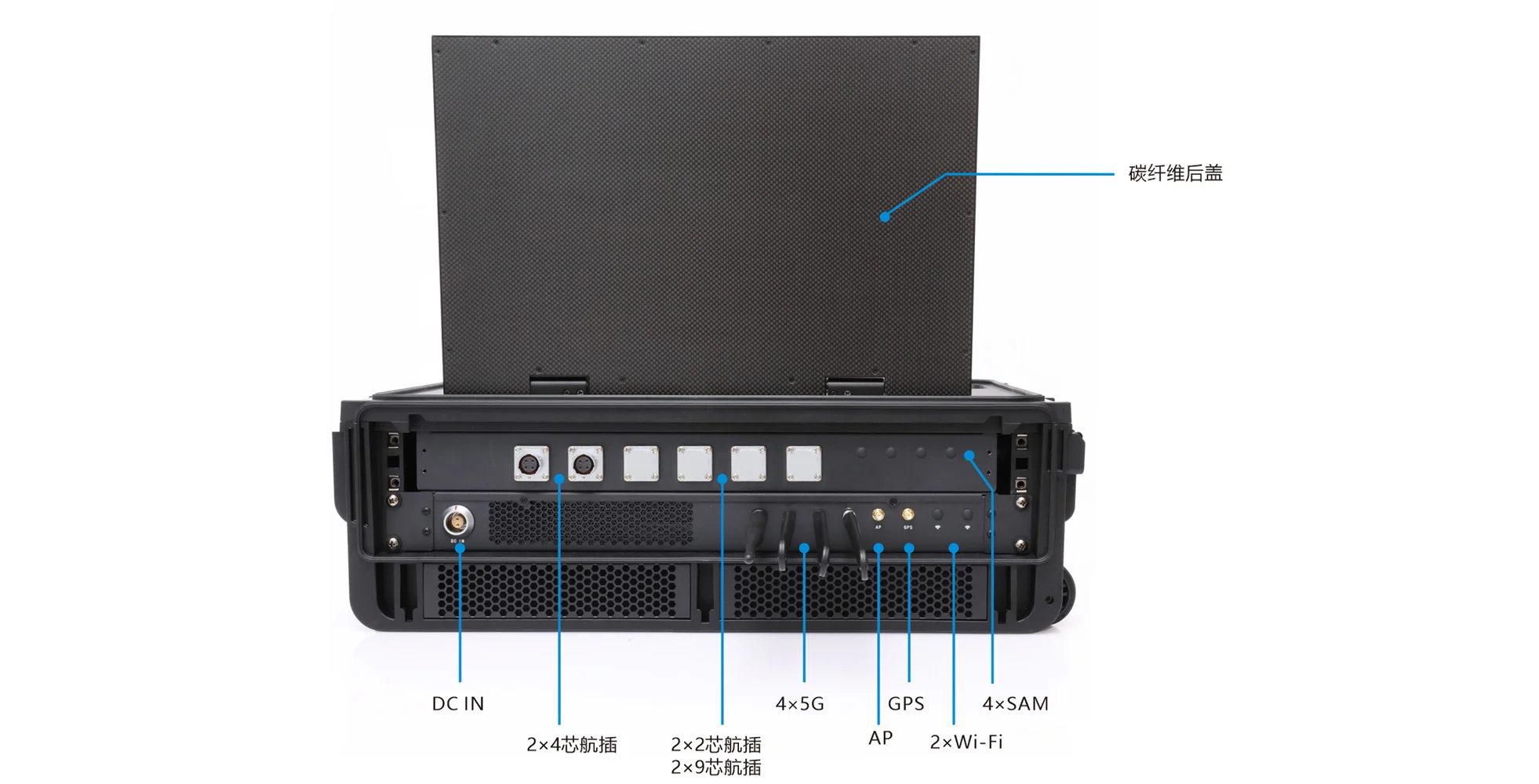

I/O-Layout Front- & Rückblende
FIDCP integrierte Feldsteuerungsplattform mit industrietauglichen Schnittstellen — schnelle Anbindung vor Ort und Zusammenarbeit mehrerer Geräte.
Seiten- / Oberseite
Unter- / Rückseite
ABMESSUNGEN

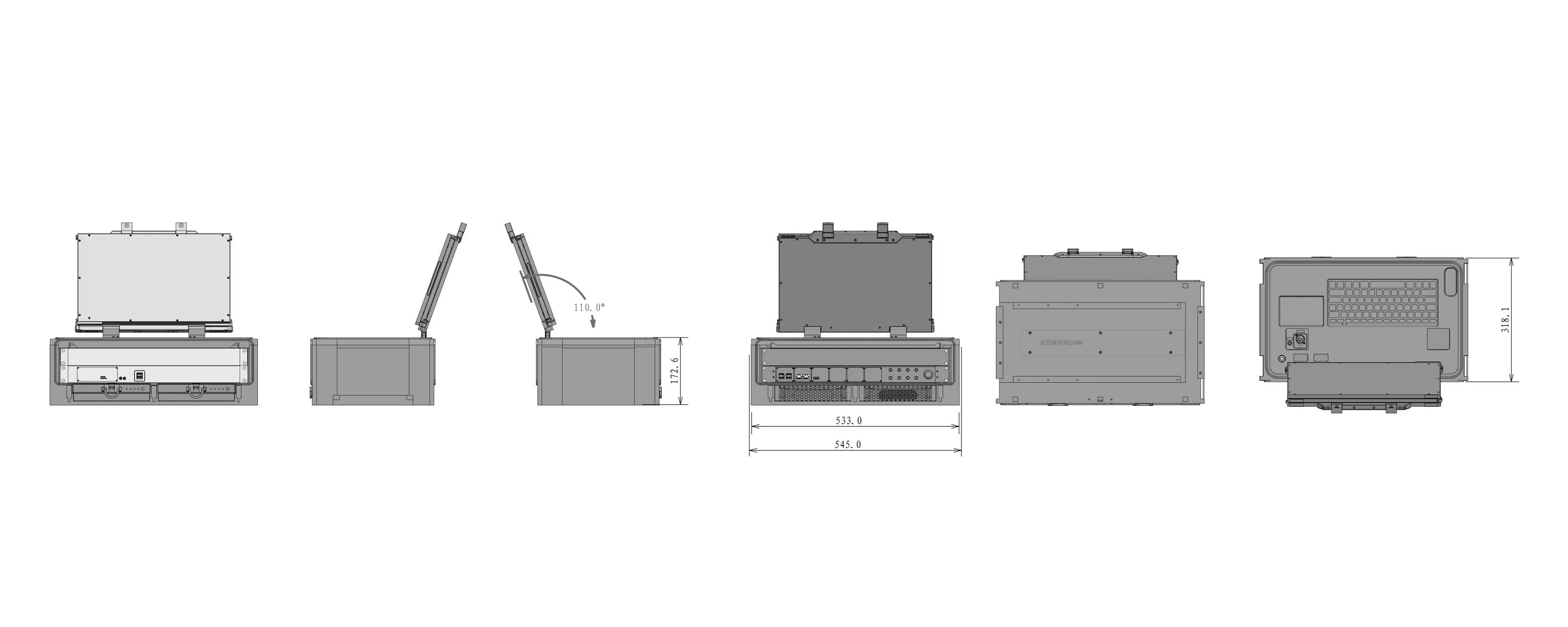

Dreiseitenansicht-Abmessungen (mm)
Dreiseitenansicht und Einbaumaße der Multi-Nutzlast-Edition · Single-Screen + Multi-Modul-1U-Nutzlastschacht.
BESTELLINFORMATIONEN
Bestellinformationen · Artikelnummer
Funkmodule (4G/5G/BeiDou), Erweiterungsmodule, Akkukapazität und Weitbereichs-Versionen werden projektspezifisch konfiguriert.
| Nr. | Artikelnummer | Modell | Hauptkonfiguration | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | / | MPC-TS-W150-T2 | Intel® Core™ i3-1215U | 16GB | SSD 512GB |
| 02 | / | MPC-TS-W150-T2 | Intel® Core™ i5-1235U | 16GB | SSD 512GB |
| 03 | / | MPC-TS-W150-T2 | Intel® Core™ i7-1255U | 16GB | SSD 512GB |
Hinweis: Aufgrund von Marktschwankungen können Schlüsselkomponenten wie CPU, Arbeitsspeicher und Speicher variieren. Funk- / Erweiterungsmodule / Weitbereichs- / verschlüsselte Versionen werden projektspezifisch konfiguriert — bitte wenden Sie sich an unser Vertriebsteam.
ANWENDUNGEN

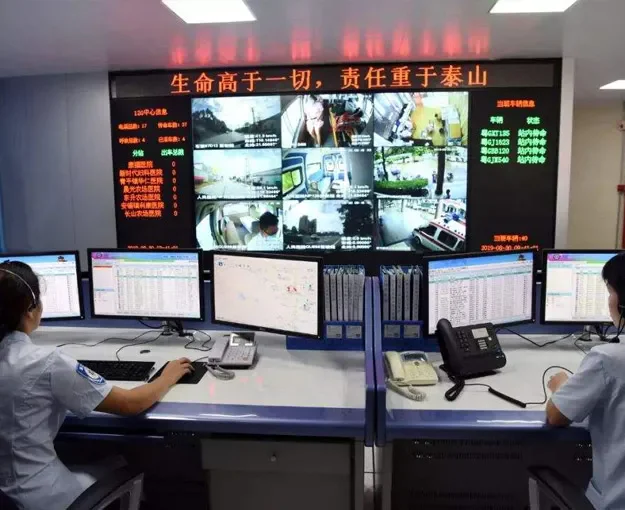

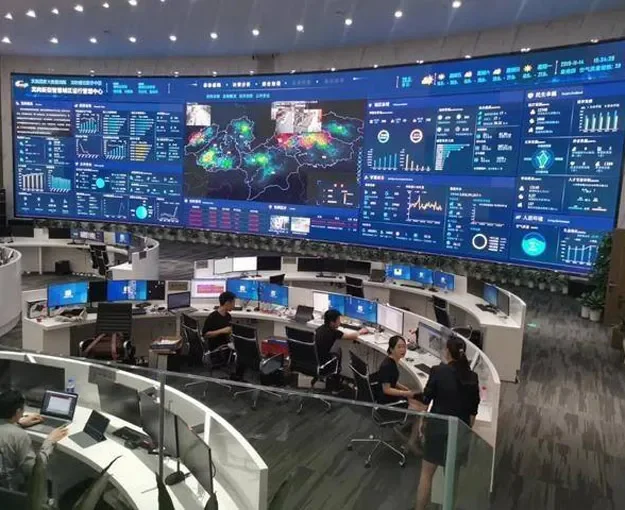

MPC-TS-W150-T2 Typische Anwendungen
FIDCP integrierte Feldsteuerungsplattform · feldtaugliche Rechenleistung + Full-Mode-Konnektivität + industrielle Robustheit, für Netz-, Notfall-, unbemannte und koordinierte Steuerungsszenarien.
MPC-TS-W150-T2 Auswahlberatung
Teilen Sie uns Ihren Projekthintergrund (Netz / Notfall / unbemannt / maritim / koordinierte Steuerung), die benötigten Erweiterungsmodule (4G/5G/Satellit/BeiDou/RFID/KI), die Bestellmenge und die Feldumgebung mit — unsere Ingenieure antworten innerhalb von 24 Stunden mit vollständigem Datenblatt, Angebot und Muster-Evaluierungsplan.
