15,6" FHD-Touch-Display
15,6" FHD-Industrie-Touchscreen mit 10-Punkt-kapazitivem Touch. EMV-Schirmung + Entspiegelung, geeignet für helles Sonnenlicht ebenso wie für elektromagnetisch belastete Umgebungen.
MPC-TS-W150-T1 · L3 FIDCP-KNOTEN · 15,6"
Basis-Einsatzedition · Single-Screen + 1U-Nutzlastschacht · eine FIDCP integrierte Feldsteuerungsplattform mit Intel® Core™ i7-1255U + 32GB + 2TB NVMe
MPC-TS-W150-T1 FIDCP robuste Feld-Kommandoplattform
Die MPC-TS-W150-T1 ist eine tragbare, integrierte Feld-Verarbeitungs- und Anzeigesteuereinheit für koordinierte Notfalleinsätze, unbemannte Systeme, bord- und seegestützte Kommunikation sowie die Durchführung kollaborativer Multi-System-Einsätze. Sie vereint Kommandoanzeige, Datenverarbeitung, Netzwerkkommunikation, Audio-/Video-Fusion und Nutzlast-Erweiterung in einem Gerät und liefert einen durchgängigen geschlossenen Kreislauf aus Lagebild vor Ort, koordinierter Steuerung, Datenprotokollierung und kollaborativer Entscheidungsfindung in komplexen Umgebungen. Ihr modulares Schachtdesign und das unterbrechungsfreie Stromsystem unterstützen hot-swap-fähige Nutzlast-Erweiterung (KI / Privatnetz / Satellitenlink / Voice-Gateway / Cluster-Kommunikation / Akustikmodule usw.) — für eine schnelle Bereitstellung ohne feste Infrastruktur und einen vollständigen Einsatzabschluss direkt vor Ort.
Typische Anwendungen
15,6"FHD-Touch
i7-1255U32GB + 2TB NVMe
1U-NutzlastschachtHot-swap-Erweiterung
4G/5G/BeiDouÖffentlich + privat + Satellit
PRODUKT-HIGHLIGHTS · L3 FIDCP-KNOTEN
Acht Kernfunktionen der MPC-TS-W150-T1
FIDCP integrierte Feldsteuerungsplattform · Basis-Einsatzedition · Single-Screen + 1U-Nutzlastschacht — feldtaugliche Rechenleistung + industrielle Robustheit + Multi-Mode-Konnektivität.
Robuster Trolley-Flightcase
Robuste Trolley-Flightcase-Struktur, die Anzeige, Rechenleistung, Kommunikation, Stromversorgung und Erweiterung vereint. Schnelle Bereitstellung ohne feste Infrastruktur — vollständiger Einsatzabschluss direkt vor Ort.
i7-1255U + 32GB + 2TB NVMe
Intel® Core™ i7-1255U Prozessor + 32GB DDR4 + 2TB NVMe SSD. Treibt Datenverarbeitung vor Ort, Multi-System-Disposition, Audio-/Video-Fusion und einen vollständigen Stack an Einsatzsoftware an.
1U-Hot-Swap-Nutzlastschacht
Modulares Schachtdesign mit standardisierten 1U-Hot-Swap-Steckplätzen. KI / Privatnetz / Satellitenlink / Voice-Gateway / Cluster-Kommunikation / Akustikmodule sind bei Bedarf hot-swap-fähig und konfigurieren die Einsatzfähigkeit direkt vor Ort neu.
Multi-Netzwerk-Konvergenzkommunikation
4G/5G-Dual-SIM-Universalnetz + Dualband-Wi-Fi-Hotspot + GPS-Ortung. Erweiterbar mit BeiDou / Satellitenkommunikation / MESH-Ad-hoc-Vernetzung / Privatnetz für koordinierte Anbindung über öffentliche + private + Satellitennetze.
Integrierter Multi-Port-Netzwerk-Switch
Integrierter Multi-Port-Gigabit-Netzwerk-Switch, der den Bedarf an externer Switching-Technik reduziert. Ein vollständiger Satz industrieller USB 3.0- / HDMI- / RS-232-Schnittstellen bietet leistungsstarke Audio-/Video-Fusion und Nutzlast-Erweiterung.
Unterbrechungsfreie Stromversorgung
Unterbrechungsfreies Stromsystem (USV-ähnlich) mit Unterstützung für Netz- / Akku- / Fahrzeug-Multi-Mode-Versorgung, das kritische Einsatzprozesse auch bei Stromausfall am Laufen hält.
KI-Inferenz + Einsatzprotokollierung
Optionales KI-Inferenzmodul für lokale Bild- / Sprach- / Datenanalyse. Ein vollständiger geschlossener Kreislauf aus Lagebild + koordinierter Steuerung + Datenprotokollierung + kollaborativer Entscheidungsfindung — ideal für Notfallkoordination, unbemannte Systeme, see-/bordgestützten Einsatz und kollaborative Multi-System-Einsätze.

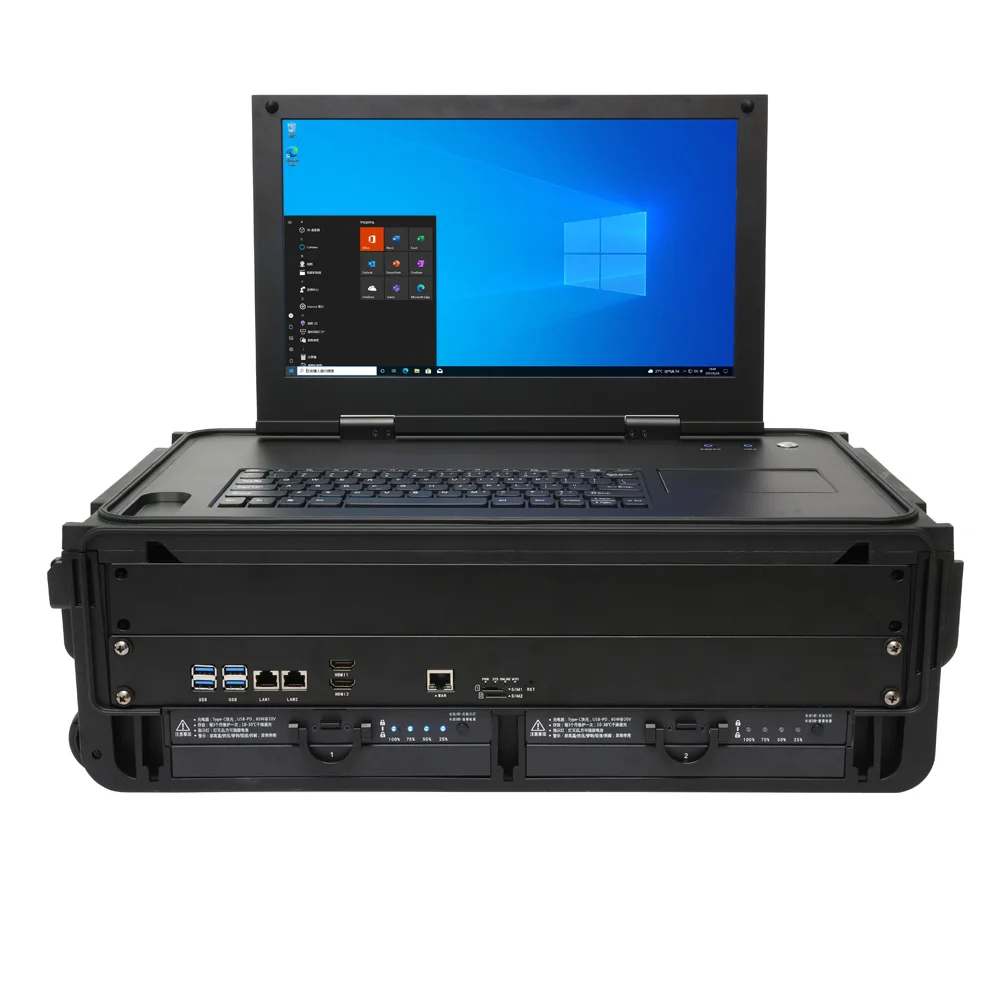

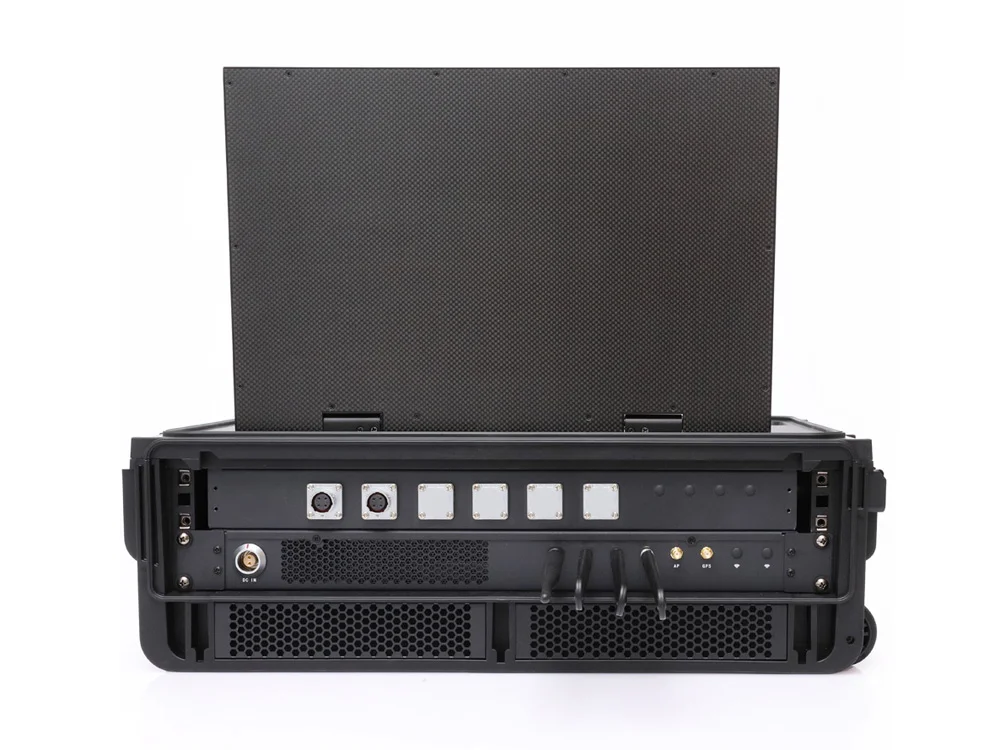

PRODUKTGALERIE
Produktansichten aus mehreren Blickwinkeln
SPEZIFIKATIONEN
MPC-TS-W150-T1 Vollständige Spezifikationen
Datenblatt-Version V1.0 · Aufgrund von Schwankungen am Chipmarkt können sich Schlüsselkomponenten ändern; die endgültige Konfiguration ist mit dem Vertrieb zu bestätigen.
Kern-Hardware
| Parameter | Intel® Core™ i3-1215U | Intel® Core™ i5-1235U | Intel® Core™ i7-1255U |
|---|---|---|---|
| Prozessor | i3-1215U | i5-1235U | i7-1255U |
| Kerne | 6 (2P+4E) | 10 (2P+8E) | 10 (2P+8E) |
| Threads | 8 | 12 | 12 |
| Taktfrequenz | 1.2~4.4 GHz | 1.3~4.4 GHz | 1.7~4.7 GHz |
| Cache | 10 MB L3 Cache | 12 MB L3 Cache | 12 MB L3 Cache |
| TDP | 15W | ||
| Grafik | Intel UHD Graphics (64 EUs) | Intel Iris Xe Graphics (80 EUs) | Intel Iris Xe Graphics (96 EUs) |
| Arbeitsspeicher | 8~32 GB DDR5 | ||
| Speicher | 2× M.2 SSD + 1× M.2 NVMe | ||
| Netzwerk-Switch | Integrierter 8-Port-Gigabit-Switch | ||
| Betriebssystem | Windows-Client / Linux-Server (anpassbar) | ||
Touch & Display
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 15,6" (16:9) |
| Displaytyp | FHD TFT LED LCD |
| Auflösung | 1920 × 1080 |
| Farben | 16,7 Mio. |
| Helligkeit | 700 cd/m² |
| Kontrast | 700:1 |
| Backlight-Lebensdauer | 50.000 Std. |
| Gehäusematerial | Bildschirmabdeckung aus Kohlefaser + industrietaugliches robustes Gehäuse |
I/O-Schnittstellen
| Parameter | Spezifikation |
|---|---|
| USB 3.0 | 4 |
| RS232 | 2 |
| HDMI | 2 |
| Gigabit Ethernet | 2 × LAN GbE + 1 × WAN |
| Luftfahrtstecker | 2-polig ×2, 4-polig ×2, 9-polig ×4 |
| DC-Ausgang | DC 24V × 1 |
| SMA-Antenne | × 4 |
| Type-C-Ladung | Kompatibel mit gängigen Type-C-Handyladegeräten |
| Eingabesystem | Integrierte Tastatur + Touchpad |
Funkkommunikation
| Parameter | Spezifikation |
|---|---|
| 4G/5G | Dual-SIM-Universalnetz, unterstützt öffentliche/private Netze |
| Wi-Fi | 2,4G/5G-Dualband, unterstützt WLAN-Hotspot |
| Ortung | GPS (BeiDou erweiterbar) |
| Telefonie | 2× SIM-Telefonkarten, ermöglichen Anrufe über öffentliche Netze |
| Erweiterungskommunikation | Satellitenkommunikation, MESH-Ad-hoc-Vernetzung, Cluster-Privatnetz (Erweiterungsschacht) |
1U-Nutzlast-Erweiterungsschacht
| Parameter | Spezifikation |
|---|---|
| Voice-Gateway | Verbindet analoge/Nebenstellen-Telefonie mit IP-Netzen und wandelt herkömmliche Sprache in IP-Sprache um; bindet PBX, Telefone, Gegensprech- und Dispositionssysteme an. Unterstützt SIP, FXO/FXS-Trunking, vernetzte Gegensprechanlage und Sprachzugang für Notfalldisposition. Häufig eingesetzt mit Kommando-Dispositions-, Campus-, Behörden- und Notfall-Kommando-Kits. |
| Konferenzterminal | All-in-One-Zugangsterminal für Audio-/Videokonferenzen (Standard SIP, H.323); integrierte Kamera, Mikrofon und Lautsprecher, unterstützt Mehrteilnehmer-Videokonferenzen. Kompatibel mit gängigen Konferenzprotokollen und Plattform-Systemen. Einsatz: Besprechungsräume, Leitstellen, Fernkonsultation über Standorte hinweg. |
| Audio-/Video-Matrix | Beliebiges Schalten, Verteilen und Routen mehrerer Audio-/Videosignale; nimmt mehrere HDMI-/AV-/Netzwerkströme auf und gibt sie auf beliebige Wanddisplays, Videowände oder Splitscreens aus. Verfügbar als analoge Matrix, digitale Netzwerkmatrix oder IP-Streaming-Matrix. Unverzichtbar für Leitstellen, Videowand-Splicing, Sicherheitsüberwachung und Konferenztechnik. |
| Codec-Modul | Audio-/Video-Kodierung/Komprimierung + Dekodierung/Wiederherstellung; Encode: wandelt lokale A/V-Signale in IP-Netzwerkströme um (H.264/H.265), Decode: wandelt Netzwerkströme in lokale HDMI-/Analogausgabe für Videowände um. Eingesetzt für Fernübertragung, subnetzübergreifende Disposition, schmalbandige HD-Übertragung und Integration in Embedded-Geräte. |
| Akustikmodul | Audioverarbeitung + Rauschunterdrückung + Echokompensation + Mischung; AGC automatische Verstärkungsregelung, AEC-Echounterdrückung, Geräuschunterdrückung, Rückkopplungsunterdrückung und Mehrkanalmischung. Geeignet für Konferenzen, Gegensprechen und Kommando-Anrufe — beseitigt Echo, Rauschen und schwankende Lautstärke. |
| Verschlüsselungsmodul | Hardware-/Software-Verschlüsselung von Audio/Video, Signalisierung und Daten; unterstützt SM-Algorithmen (chinesischer nationaler Standard), AES-Verschlüsselung, Signalisierungsauthentifizierung und Transportverschlüsselung. Für Behörden-, Militär-/Polizei-, Notfall- und Geheimhaltungseinsätze — verhindert Abhören und Übersprechen und sichert die Kommunikation. |
| 5G-Dual-Karten-Router | Dual-Karten-Dual-Standby / zwei 5G-Module: zwei Nano-SIM, unterstützt China Mobile / Unicom / Telecom / Broadcast, mit Auto-Umschaltung / Lastverteilung / Link-Backup. 5G-Dual-Modus: SA/NSA, Sub-6GHz, bis zu 2–3Gbps Downlink, geringe Latenz (10–30ms). Reichhaltige I/O: Gigabit WAN/LAN (Multi-Port, teils mit PoE), 2,4G+5,8G-Dualband-Wi-Fi 6. Optional: RS232/485, DI/DO, GPS / BeiDou, VPN, SM-Verschlüsselung. |
| Videoübertragungsmodul | Videoeingänge: HDMI, SDI, AV, Ethernet, teils mit zwei Kanälen (Helm + UAV). Kodierung: H.265/H.264, 1080P/4K, einstellbare Bitrate, geringe Latenz (100–300ms). Übertragungswege (je nach Szenario): 5G/4G-Videoübertragung über Mobilfunknetze mit unbegrenzter Reichweite, ideal für stadtübergreifende / großflächige Führung; COFDM/MESH-Privatnetz, nicht-sichtverbindungs- und hindernisbeständig, ideal für Berge / Gebäude / Notfälle bei Netzausfall. Zusatzfunktionen: bidirektionales Gegensprechen, lokale Speicherung, GPS / BeiDou, AES-/SM-Verschlüsselung, 28181/RTSP/RTMP. |
Stromversorgung & Akku
| Parameter | Spezifikation |
|---|---|
| Akku-Spezifikation | Zwei hot-swap-fähige Lithium-Akkupacks, 13000mAh / 15000mAh optional |
| Hot-Swap | Hot-Swap-Wechsel für unterbrechungsfreie, stabile Stromversorgung |
| BMS | Integriertes intelligentes BMS-Akkumanagementsystem |
| Ladung | Kompatibel mit gängigen Type-C-Handyladegeräten |
Physische Eigenschaften
| Parameter | Spezifikation |
|---|---|
| Abmessungen | 560 (L) × 360 (B) × 230 (H) mm |
| Gewicht | ≤ 25 kg |
| Gehäusematerial | Bildschirmabdeckung aus Kohlefaser + industrietaugliches robustes Gehäuse |
| Kühlsystem | Industrietaugliche aktive Luftkühlung, 4 Lüfter |
| Schutzart | IP65 (geschlossener Zustand) |
| Erweiterungsform | Aufrüstbar auf Dual-Screen-/Triple-Screen-Form, unterstützt Bildschirmtausch in verschiedenen Größen |
Betriebsumgebung
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~50℃ |
| Lagertemperatur | -20~70℃ |
| Relative Luftfeuchtigkeit | 10%~95% @40℃, nicht kondensierend |
| Vibration | 50~500Hz / 1,5G, Spitze-Spitze 0,15mm |
| Stoß | 10G (11ms) |
Zertifizierungen & Konformität
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| Anpassung | Anpassung von Bildschirmgröße / Bildschirmanzahl / Modulen / Betriebssystem / Logo |

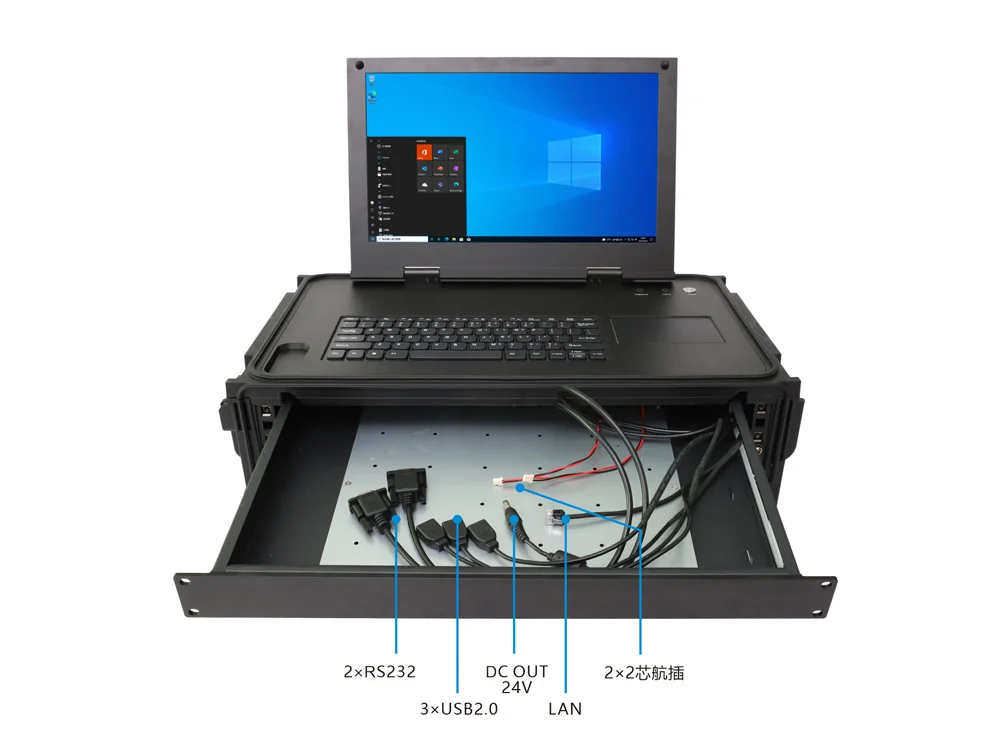

I/O-LAYOUT

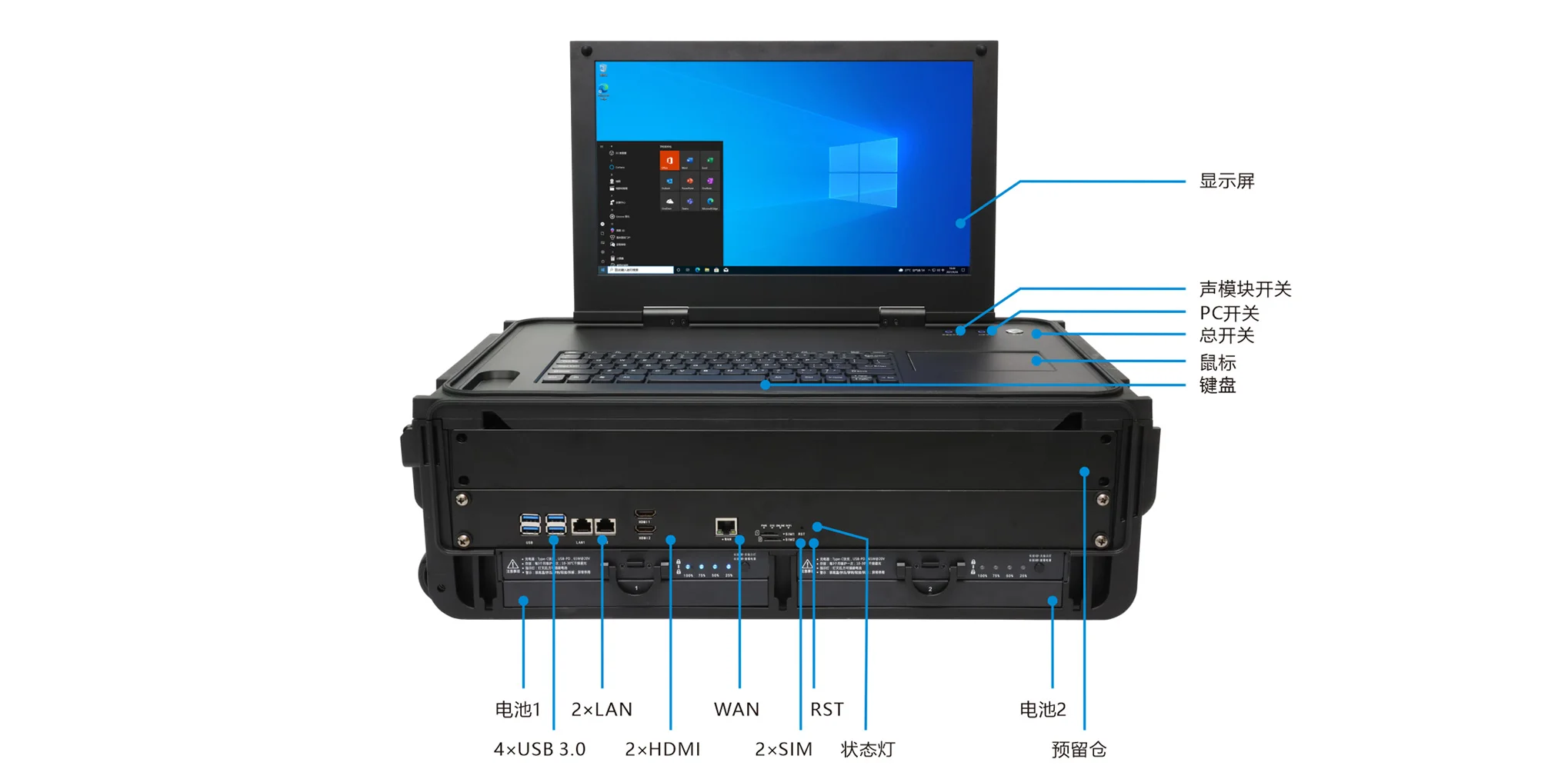

I/O-Layout Front- & Rückblende
FIDCP integrierte Feldsteuerungsplattform mit industrietauglichen Schnittstellen — schnelle Anbindung vor Ort und Zusammenarbeit mehrerer Geräte.
Seiten- / Oberseite

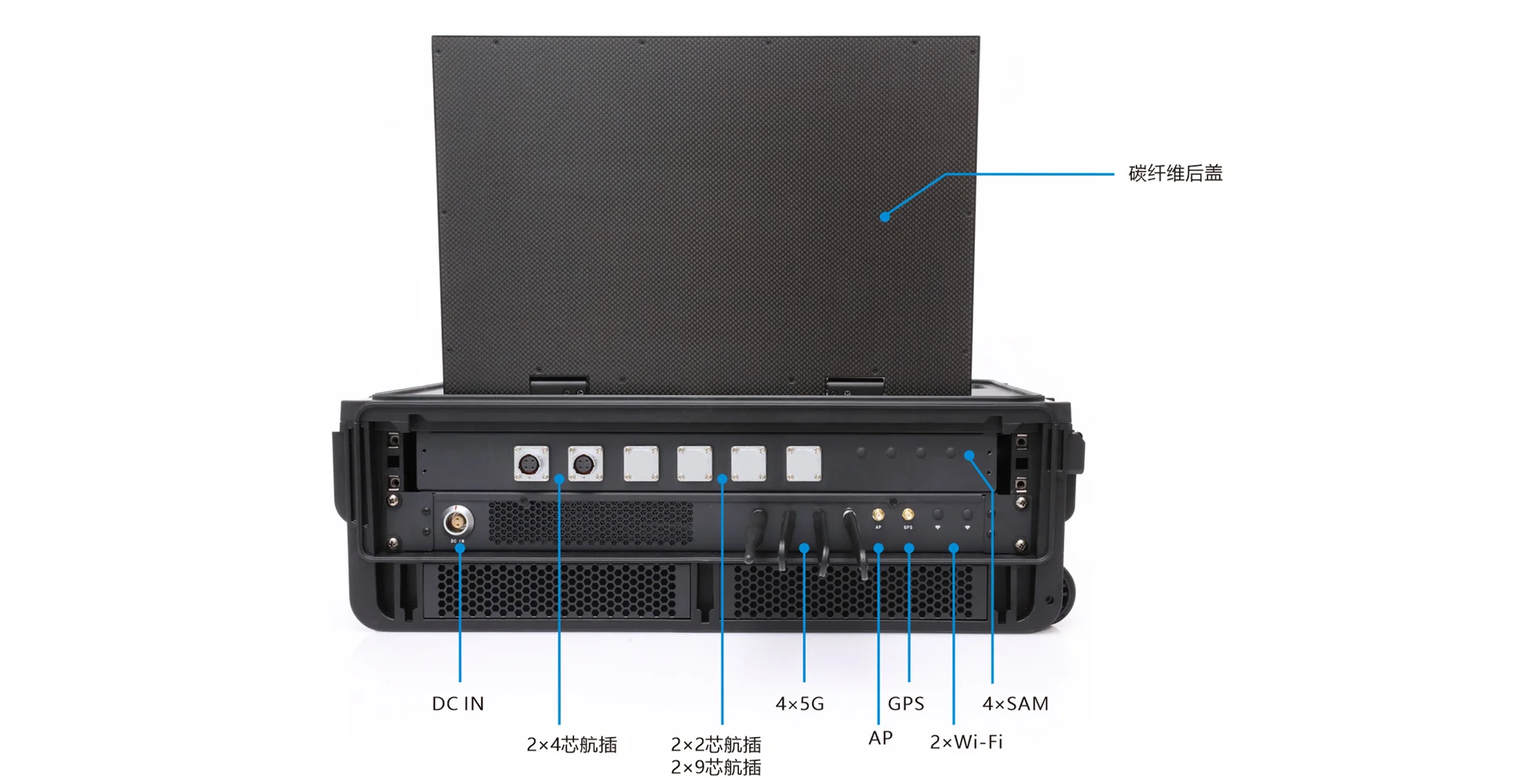

Unter- / Rückseite
ABMESSUNGEN

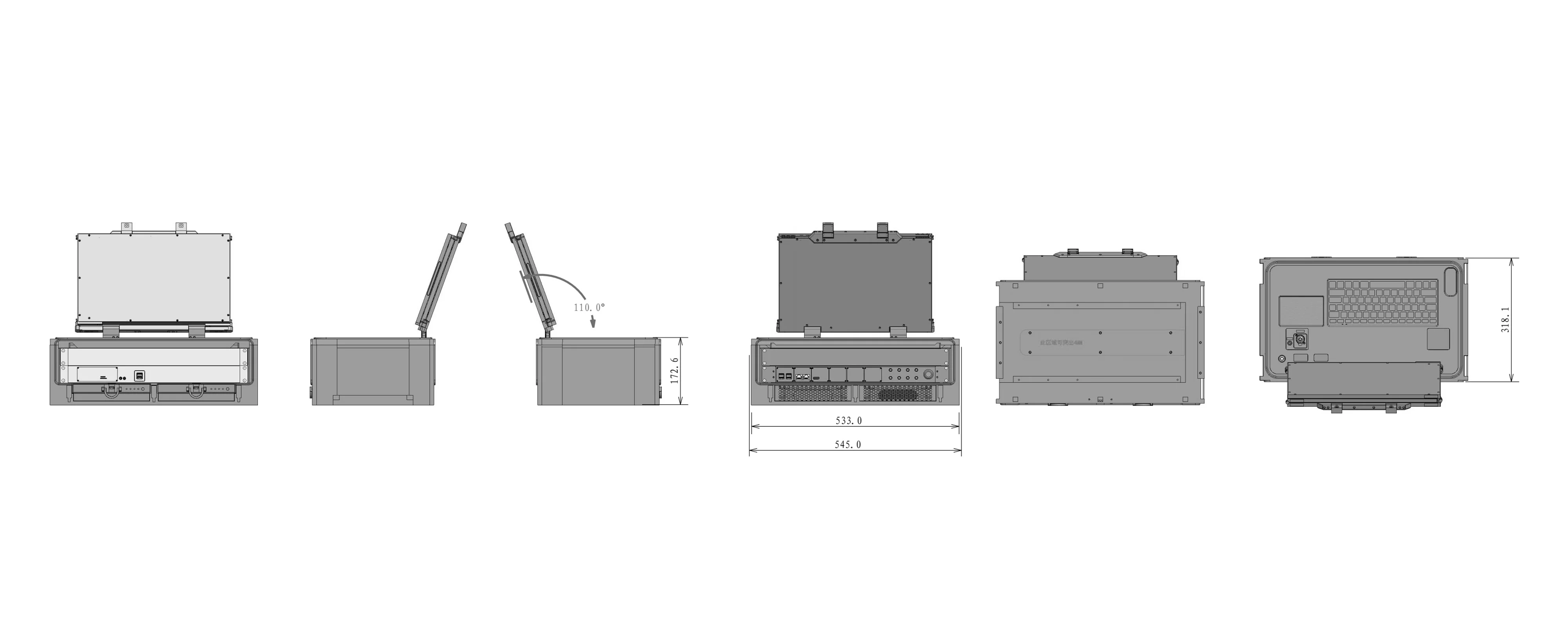

Dreiseitenansicht-Abmessungen (mm)
Dreiseitenansicht und Einbaumaße der Basis-Einsatzedition · Single-Screen + 1U-Nutzlastschacht.
BESTELLINFORMATIONEN
Bestellinformationen · Artikelnummer
Funkmodule (4G/5G/BeiDou), Erweiterungsmodule, Akkukapazität und Weitbereichs-Versionen werden projektspezifisch konfiguriert.
| Nr. | Artikelnummer | Modell | Hauptkonfiguration | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | / | MPC-TS-W150-T1 | Intel® Core™ i3-1215U | 16GB | SSD 512GB |
| 02 | / | MPC-TS-W150-T1 | Intel® Core™ i5-1235U | 16GB | SSD 512GB |
| 03 | / | MPC-TS-W150-T1 | Intel® Core™ i7-1255U | 16GB | SSD 512GB |
Hinweis: Aufgrund von Marktschwankungen können Schlüsselkomponenten wie CPU, Arbeitsspeicher und Speicher variieren. Funk- / Erweiterungsmodule / Weitbereichs- / verschlüsselte Versionen werden projektspezifisch konfiguriert — bitte wenden Sie sich an unser Vertriebsteam.

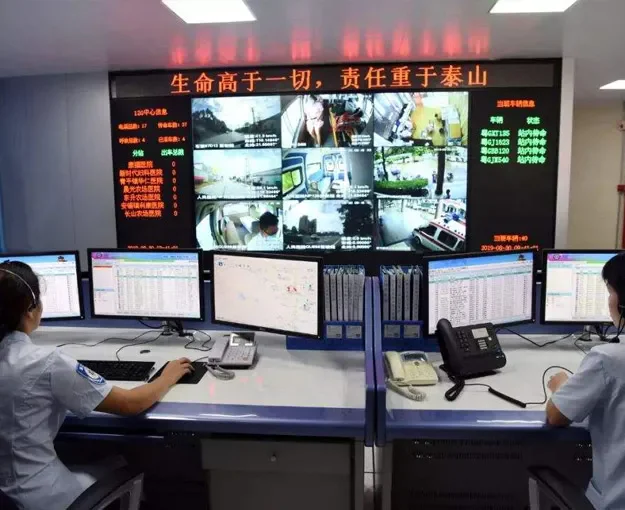

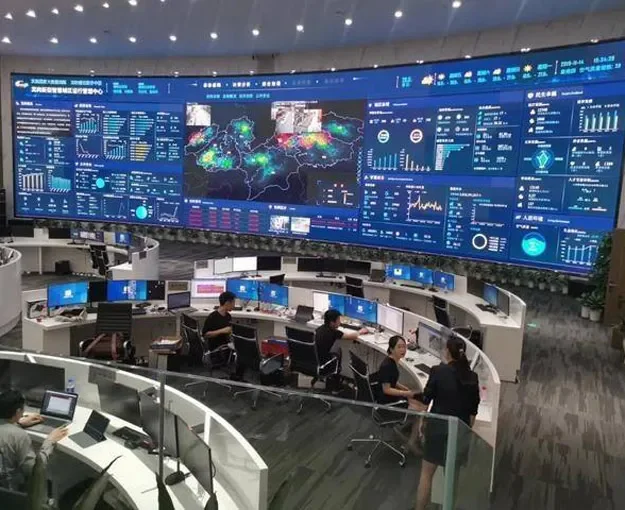

ANWENDUNGEN
MPC-TS-W150-T1 Typische Anwendungen
FIDCP integrierte Feldsteuerungsplattform · feldtaugliche Rechenleistung + Full-Mode-Konnektivität + industrielle Robustheit, für Netz-, Notfall-, unbemannte und koordinierte Steuerungsszenarien.
MPC-TS-W150-T1 Auswahlberatung
Teilen Sie uns Ihren Projekthintergrund (Netz / Notfall / unbemannt / maritim / koordinierte Steuerung), die benötigten Erweiterungsmodule (4G/5G/Satellit/BeiDou/RFID/KI), die Bestellmenge und die Feldumgebung mit — unsere Ingenieure antworten innerhalb von 24 Stunden mit vollständigem Datenblatt, Angebot und Muster-Evaluierungsplan.
