Wandmontage-Gehäusestruktur
Industrielles Wandmontage-Gehäuse, speziell für Schaltschränke, Anlagenseiten und platzbeschränkte Standorte — kein Rack-Slot nötig, flexible Installation.
IPC-W10-I SERIE · WANDMONTAGE · INTEL® 6.-9. GEN
Ein Wandmontage-Industrie-Computer mit Intel® Core™ der 6./7./8./9. Generation, für den platzbeschränkten Einsatz am Schaltschrank / an der Anlagenseite
IPC-W10-I Serie Wandmontage-Industrie-Computer
Die IPC-W10-I Serie ist eine Wandmontage-Industrie-Computer-Reihe auf Basis der Intel® Core™ Plattform, ideal für Industriesteuerung, Machine Vision, Bewegungssteuerung, Datenerfassung und Edge-Computing. Sie nutzt ein Wandmontage-Gehäuse aus Metall in Industriequalität und unterstützt Micro-ATX-Industrie-Mainboard-Konfigurationen, die Leistung, Portanzahl und Erweiterbarkeit vereinen — bestens geeignet für Schaltschränke, Anlagenseiten und platzbeschränkte Feldeinsätze.
Diese Serie bietet umfangreiches I/O und breite Bus-Erweiterbarkeit, mit PCIe-x16-, PCIe-x4- und PCI-Steckplätzen für Erfassungskarten, Bewegungssteuerungskarten, Kommunikationskarten, Bildverarbeitungskarten, Grafikkarten und weitere industrielle Steckkarten. Sie unterstützt zudem zwei Gigabit-LAN, mehrere serielle Ports und SATA- / mSATA-Speicherkonfigurationen — so werden Systemintegration, Gerätevernetzung und künftige Funktionserweiterungen unkompliziert.
Typische Anwendungen
Wall-mountSchaltschrank / Anlagenseite
LGA1151Core 6.-9. Gen
32GBDDR4 Dual-Channel
3+1SATA + mSATA
PRODUKT-HIGHLIGHTS
IPC-W10-I Series · Elf Kernmerkmale
Gehäuse in Serverqualität + Unterstützung für heimische IT-Lokalisierung + FlexCore™ Modularität — erste Wahl für kritische Infrastrukturen.
LGA1151 Processor Socket
Unterstützt Intel® Core™ der 6. / 7. / 8. / 9. Generation i3 / i5 / i7 (Sockel LGA1151). Die CPU lässt sich unabhängig aufrüsten, das CES-586A-Mainboard ist langfristig verfügbar.
Dual-Display-Ausgang + Multi-I/O
VGA + HDMI Dual-Display-Ausgang, kombiniert mit umfangreichem I/O: USB 3.0 / 2.0 + RS-232 / RS-485 + Gigabit-Ethernet + Audio — deckt das gesamte Spektrum aus Industriesteuerung, Datenerfassung und Display-Ausgabe ab.
Multiple Drive Bays + mSATA
3× SATA III + 1× mSATA für RAID- oder redundante Speicher-Arrays. 32GB DDR4 Dual-Channel-Speicher bewältigt industrielle Datenerfassung und Videospeicherung mühelos.
Multi-Bus-Erweiterung
Micro-ATX- / ATX-Industrie-Mainboard-Optionen mit mehreren PCIe- / PCI-Steckplätzen für Steckkarten: Bewegungssteuerung, Multi-COM, Capture, dedizierte GPU, Netzwerkkarte und mehr.
Zwei Gigabit-Ethernet
2× Intel Gigabit-Ethernet für schnelle, stabile Industrievernetzung. Geeignet für die Koordination mehrerer Geräte über SPS, SCADA und Vision-Server.
9-36V Weitbereich-Industriestromversorgung
9-36V DC Weitbereichseingang mit vierfachem Schutz gegen Überspannung, Überstrom, Verpolung und Überspannungsstöße — übersteht Netzspitzen und transiente Spannungsschwankungen in der Industrie.
FlexCore™ modulare Hardware-Architektur
Aufgebaut auf der FlexCore™ Vier-Element-Architektur: i-Core Compute + i-Function Erweiterung + i-Connect I/O + Smart-Thermal-Steuerung. Einheitliche Schnittstellen, Struktur und Stromversorgung mit freier Erweiterbarkeit.
SafeCore™ industrielle Zuverlässigkeit
Vier zusammenwirkende Schutzmechanismen: ① Stromschutz (Überspannung / Überstrom / Verpolung / Überspannungsstoß) + ② Notstromversorgung (intelligente Lithium-Akku-Pufferung bei Stromausfall) + ③ Start/Stopp-Steuerung (automatisches Einschalten bei Spannungswiederkehr) + ④ System-Selbstwiederherstellung (Watchdog + Neustart bei Fehler).
Hochfestes Metallgehäuse
1,0~1,5 mm verzinkter Stahl + Aluminium-Frontblende, IP30-zertifiziert, vibrations- und EMV-beständig für den 7×24-Dauerbetrieb. Watchdog + TPM 2.0 für zweifache Sicherheit.
Multi-OS-Unterstützung
Windows 10 / 11 · CentOS · Ubuntu 16.04 / 18.04 / 20.04 / 22.04 · heimisches OS (UnionTech UOS / Kylin). Das BIOS unterstützt Anpassung, Boot-Logo und OEM-Branding.
PRODUKTGALERIE

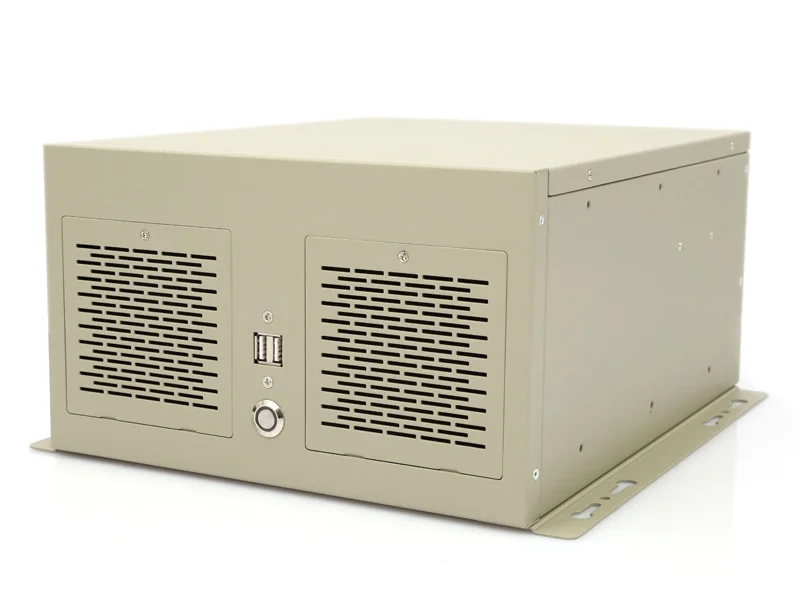

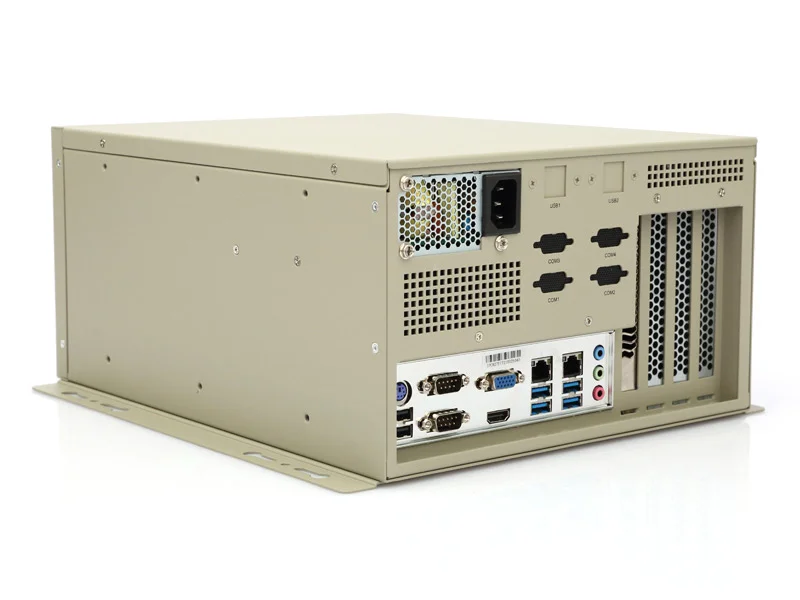

Produktgalerie
SPEZIFIKATIONEN
IPC-W10-I Series Vollständige Spezifikationen
Datenblatt V1.0 · aktualisiert am 20.03.2026 · aufgrund von Marktschwankungen können sich zentrale Chips ändern; bitte mit dem Vertrieb bestätigen.
Kern-Hardware
| Merkmal | Spezifikation |
|---|---|
| Mainboard | CES-586A |
| Prozessor | Intel® 6th/7th/8th/9th Gen Core™ i3/i5/i7 (LGA1151 socket) |
| Chipsatz | Intel H110 PCH |
| Arbeitsspeicher | 2× DDR4 DIMM slots, up to 32GB |
| Speicher | 3× STATIII, 1 xmSATA |
I/O-Anschlüsse
| Merkmal | Spezifikation |
|---|---|
| USB 2.0 | 6 |
| USB 3.0 | 4 |
| RS232 | 8 |
| RS485 | 2 |
| VGA | 1 |
| HDMI | 1 |
| Gigabit-Ethernet | 2 × Intel I210 |
| Audio | 1xMic-in, 1x Line-in,1x Line-out |
| WLAN (optional) | Dualband-WLAN-Modul 2,4G/5G |
Stromversorgung
| Merkmal | Spezifikation |
|---|---|
| Stromanschluss | Standard ATX power supply |
| ATX-Schalter | 1× ATX-Netzschalter |
| Startmodus | AT/ATX-Moduswahl (integriert) |
Mechanik & Allgemein
| Merkmal | Spezifikation |
|---|---|
| Abmessungen | 330 (L)×330 (W)×180 (H)mm |
| Montage | Wall-mount installation |
| Gewicht | 13 kg Nettogewicht |
| Gehäusematerial | 1,2 mm hochfester Kohlenstoff-Baustahl, konform mit CCC, FCC und CE |
| Farbe | Industrial black or industrial gray |
| Reset-Taster | 1× Reset-Taster |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 100.000 Std. |
Betriebsumgebung
| Merkmal | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereich -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereich -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMC | CE, FCC (EN 55032 & EN 55035) |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
Betriebssystem
| Merkmal | Spezifikation |
|---|---|
| Windows | Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
Zertifizierungen & Konformität
| Merkmal | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot LOGO / OEM |
I/O-LAYOUT
I/O-Layout Front- & Rückseite
Gehäuse in Serverqualität mit Front-/Rückseiten-I/O-Aufteilung für einfache Schrankverdrahtung und Wartung.

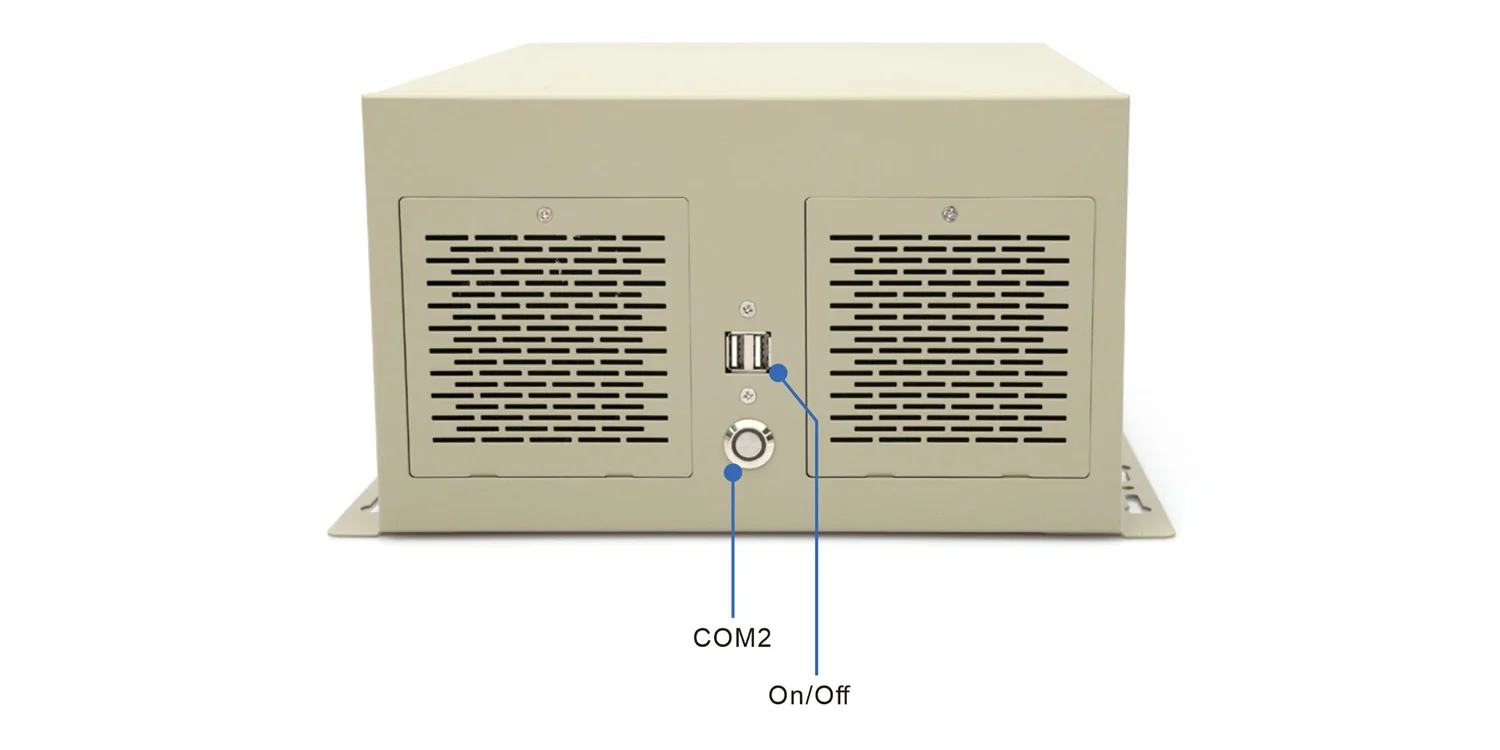

Frontblende

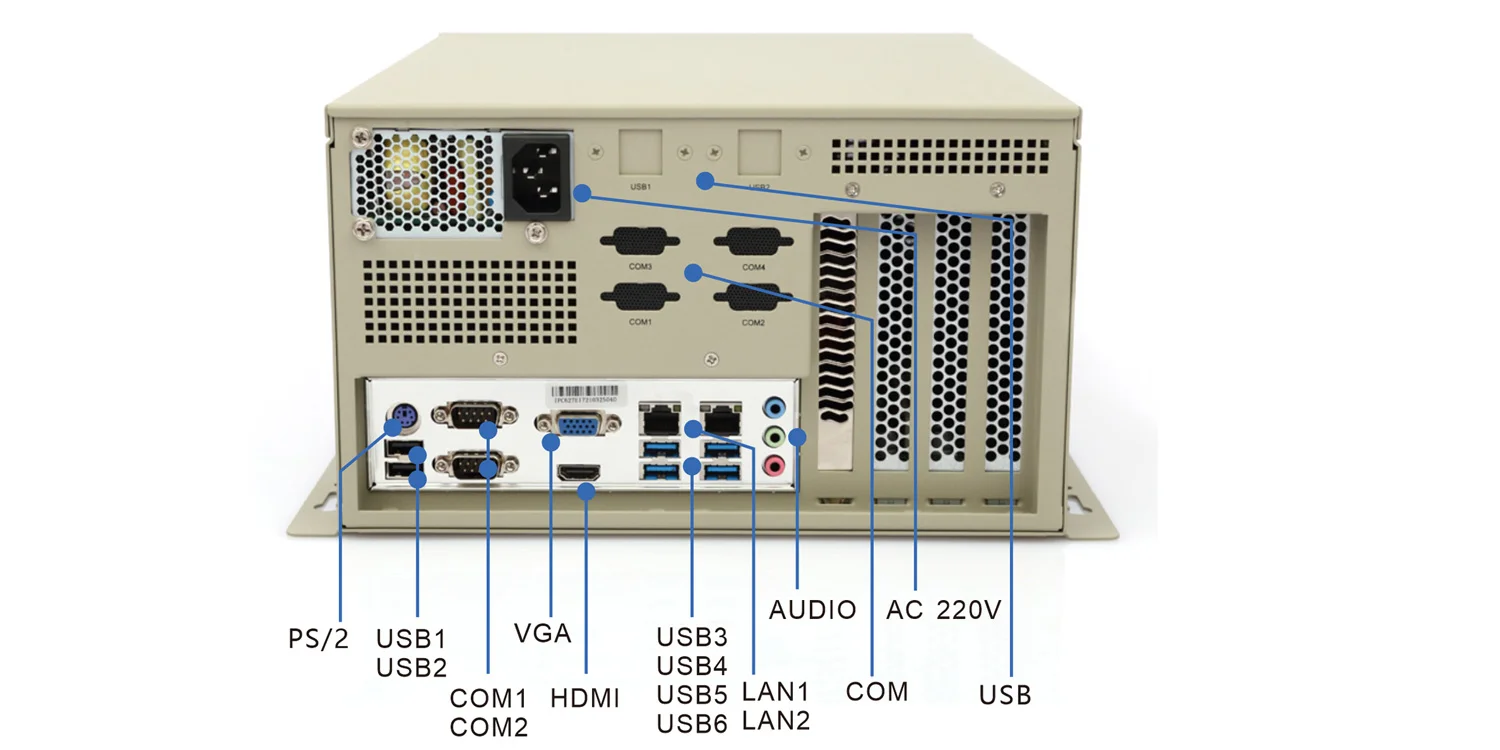

Rückseite
ABMESSUNGEN

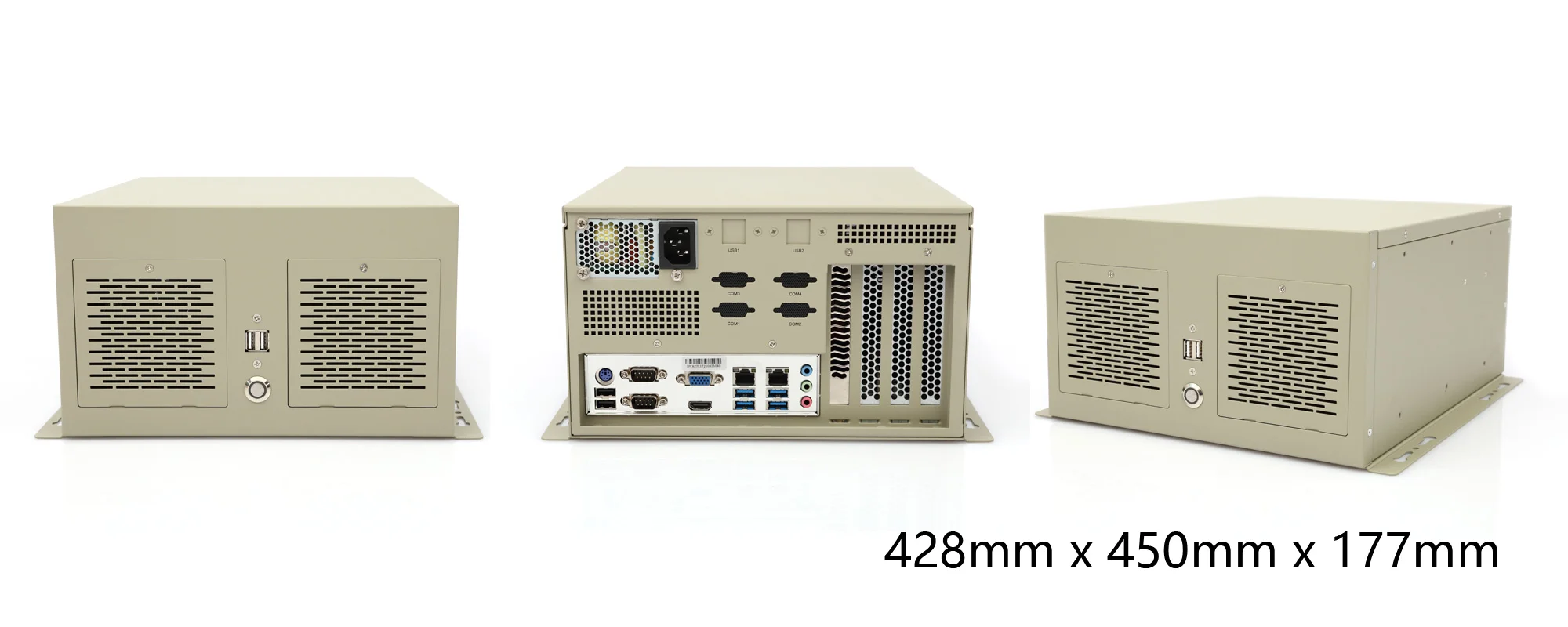

Abmessungen — Dreitafelprojektion (mm)
Strukturmaße für Wandmontage · Detaildaten siehe Datenblatt oder Dreitafelprojektion unten.
BESTELLINFORMATIONEN
Bestellinformationen · Artikelnummer
Die Tabelle unten zeigt typische Konfigurationen. Diese Serie erlaubt die freie Konfiguration von CPU / Arbeitsspeicher / Speicher / GPU / Erweiterungsboards — Artikelnummern bitte mit dem Vertrieb bestätigen.
| Nr. | Artikelnummer | Modell | Prozessor | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C5.02.01.488 | IPC-W10-I Series | Intel® Core™I5-6400 | 8GB DDR5 | SSD 128G+256G |
Hinweis: Diese Serie ist ein flexibel konfigurierbarer Industrie-Server und unterstützt die projektbezogene Anpassung von CPU-Plattform, Speicherkapazität, Laufwerksanzahl, Grafikkartenmodell, Anzahl der Netzwerkkarten und Steckkarten. Die konkrete Konfiguration erfragen Sie bitte beim Vertrieb.
ANWENDUNGEN
IPC-W10-I Series – Typische Anwendungen
Mit Gehäuse in Serverqualität, breiter Erweiterbarkeit und Unterstützung für heimische IT-Lokalisierung kommt die IPC-W10-I Series in den vier folgenden Szenarien breit zum Einsatz.
