Wandmontage-Gehäusestruktur
Industrielles Wandmontage-Gehäuse, speziell für Schaltschränke, Anlagenseiten und platzbeschränkte Standorte — kein Rack-Slot nötig, flexible Installation.
IPC-W10-HG SERIE · WANDMONTAGE · HYGON HG-3350
Ein Wandmontage-Industrie-Computer mit heimischer Hygon HG-3350 CPU, speziell für heimische IT-Bereitstellung und Lokalisierung entwickelt
IPC-W10-HG Serie Wandmontage-Industrie-Computer
Die IPC-W10-HG Serie ist eine Wandmontage-Industrie-Computer-Reihe für heimische Industrieanwendungen, ideal für heimische IT-Bereitstellung, heimischen Ersatz, Industriesteuerung und Edge-Computing. Sie nutzt ein Wandmontage-Gehäuse in Industriequalität, bestens geeignet für Schaltschränke, Anlagenseiten und platzbeschränkte Feldeinsätze.
Diese Serie ermöglicht die flexible Konfiguration von Prozessor, Arbeitsspeicher, Speicher, Vernetzung und Industrieschnittstellen, mit hoher Systemkompatibilität und Erweiterbarkeit. Das Gerät bietet umfangreiches I/O, zwei LAN, SATA- / M.2-Speicher und Unterstützung für Sicherheitsmodule und ist kompatibel mit UOS, Kylin, Linux sowie weiteren heimischen und gängigen Betriebssystemen — für die Anforderungen von Industrieautomation, Gerätevernetzung, Datenerfassung und der Bereitstellung lokalisierter Informationssysteme.
Typische Anwendungen
HygonHG-3350 domestic
8C / 16Tbis zu 3,3 GHz
4× SATA+ M.2 NVMe
Wall-mountEinsatz im Schaltschrank
PRODUKT-HIGHLIGHTS
IPC-W10-HG Series · Elf Kernmerkmale
Gehäuse in Serverqualität + Unterstützung für heimische IT-Lokalisierung + FlexCore™ Modularität — erste Wahl für kritische Infrastrukturen.
Hygon HG-3350 heimische CPU
Hygon HG-3350 8 Kerne / 16 Threads · Basistakt 2,8~3,0 GHz · bis zu 3,3 GHz Turbo · 65W TDP · 4MB L2 + 16MB L3. Eine heimische IT-Lokalisierungsplattform mit voller Eigenkontrolle.
Unterstützung für heimische IT-Lokalisierung
Für kritische Infrastrukturen wie Behörden, Verteidigung, Finanzwesen, Energie und Schienenverkehr ausgelegt. Kompatibel mit heimischen Betriebssystemen (UOS / Kylin), unterstützt die Migration heimischer Anwendungen sowie Zertifizierungstests.
Multi-Display- & dedizierte GPU-Unterstützung
Unterstützt VGA + HDMI Dual-Display-Ausgang. Optionale dedizierte GPUs: JingJiaMicro 7201 / NVIDIA GT730 / AMD R7350 / R5230 — geeignet für heimische IT-Grafik und grundlegende industrielle GPU-Anwendungen.
Multiple Drive Bays + M.2 NVMe
4× vertikale SATA-3.0-Anschlüsse + 1× M.2-Steckplatz (unterstützt SATA-SSD und NVMe-SSD). Erfüllt hohe Kapazitätsanforderungen für industrielle Datenerfassung, Videospeicherung und heimische IT-Workloads.
Multi-Bus-Erweiterung
Micro-ATX- / ATX-Industrie-Mainboard-Optionen mit mehreren PCIe- / PCI-Steckplätzen für Steckkarten: Bewegungssteuerung, Multi-COM, Capture, dedizierte GPU, Netzwerkkarte und mehr.
Zwei Gigabit-Ethernet
2× Intel Gigabit-Ethernet für schnelle, stabile Industrievernetzung. Geeignet für die Koordination mehrerer Geräte über SPS, SCADA und Vision-Server.
9-36V Weitbereich-Industriestromversorgung
9-36V DC Weitbereichseingang mit vierfachem Schutz gegen Überspannung, Überstrom, Verpolung und Überspannungsstöße — übersteht Netzspitzen und transiente Spannungsschwankungen in der Industrie.
FlexCore™ modulare Hardware-Architektur
Aufgebaut auf der FlexCore™ Vier-Element-Architektur: i-Core Compute + i-Function Erweiterung + i-Connect I/O + Smart-Thermal-Steuerung. Einheitliche Schnittstellen, Struktur und Stromversorgung mit freier Erweiterbarkeit.
SafeCore™ industrielle Zuverlässigkeit
Vier zusammenwirkende Schutzmechanismen: ① Stromschutz (Überspannung / Überstrom / Verpolung / Überspannungsstoß) + ② Notstromversorgung (intelligente Lithium-Akku-Pufferung bei Stromausfall) + ③ Start/Stopp-Steuerung (automatisches Einschalten bei Spannungswiederkehr) + ④ System-Selbstwiederherstellung (Watchdog + Neustart bei Fehler).
Hochfestes Metallgehäuse
1,0~1,5 mm verzinkter Stahl + Aluminium-Frontblende, IP30-zertifiziert, vibrations- und EMV-beständig für den 7×24-Dauerbetrieb. Watchdog + TPM 2.0 für zweifache Sicherheit.
PRODUKTGALERIE

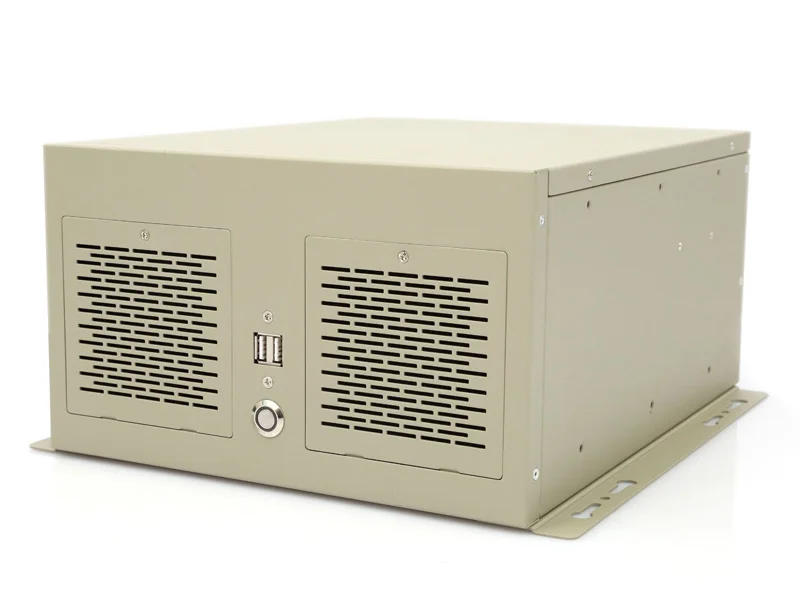

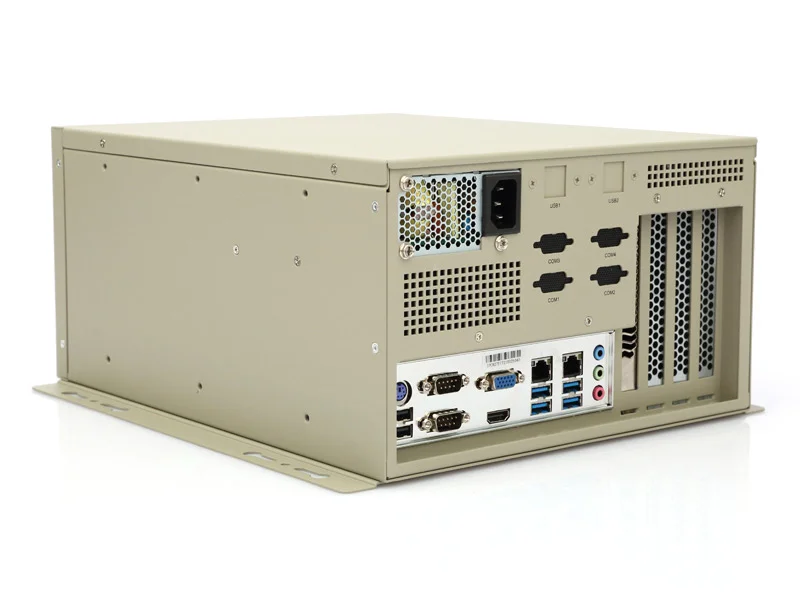

Produktgalerie
SPEZIFIKATIONEN
IPC-W10-HG Series Vollständige Spezifikationen
Datenblatt V1.0 · aktualisiert am 20.03.2026 · aufgrund von Marktschwankungen können sich zentrale Chips ändern; bitte mit dem Vertrieb bestätigen.
Kern-Hardware
| Merkmal | Spezifikation |
|---|---|
| Prozessor | Hygon HG-3350 |
| Kerne | 8 Kerne |
| Threads | 16 threads |
| Taktfrequenz | Base 2.8-3.0GHz, max turbo 3.3GHz |
| Cache | L2 4MB + L3 16MB |
| TDP | 65W |
| Grafik | Dedizierte Grafikkarte, unterstützt VGA- und HDMI-Display-Ausgang; unterstützte GPU-Modelle: JingJiaMicro 7201, GT730, R7350, R5230 |
| Arbeitsspeicher | 4× vertikale SATA-Anschlüsse, unterstützt SATA 3.0 |
| Speicher | 1× M.2-Anschluss, unterstützt SATA- und NVMe-SSD |
I/O-Anschlüsse
| Merkmal | Spezifikation |
|---|---|
| USB 2.0 | 4 |
| USB 3.0 | 4 |
| RS232 | 2 |
| RS485 | 2 |
| VGA | 1 |
| HDMI | 1 |
| Gigabit-Ethernet | 2 × Intel I210 |
| Audio | 1xMic-in, 1x Line-in,1x Line-out |
| WLAN (optional) | Dualband-WLAN-Modul 2,4G/5G |
Stromversorgung
| Merkmal | Spezifikation |
|---|---|
| Stromanschluss | 3-poliger steckbarer Klemmenblock, 9–36V DC Weitbereichseingang |
| ATX-Schalter | 1× ATX-Netzschalter |
| Startmodus | AT/ATX-Moduswahl (integriert) |
Mechanik & Allgemein
| Merkmal | Spezifikation |
|---|---|
| Abmessungen | 330 (L)×330 (W)×180 (H)mm |
| Montage | Wall-mount installation |
| Gewicht | 13 kg Nettogewicht |
| Gehäusematerial | 1,2 mm hochfester Kohlenstoff-Baustahl, konform mit CCC, FCC und CE |
| Farbe | Industrial black or industrial gray |
| Reset-Taster | 1× Reset-Taster |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 100.000 Std. |
Betriebsumgebung
| Merkmal | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereich -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereich -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMC | CE, FCC (EN 55032 & EN 55035) |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
Betriebssystem
| Merkmal | Spezifikation |
|---|---|
| Windows | Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
Zertifizierungen & Konformität
| Merkmal | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot LOGO / OEM |
I/O-LAYOUT
I/O-Layout Front- & Rückseite
Gehäuse in Serverqualität mit Front-/Rückseiten-I/O-Aufteilung für einfache Schrankverdrahtung und Wartung.

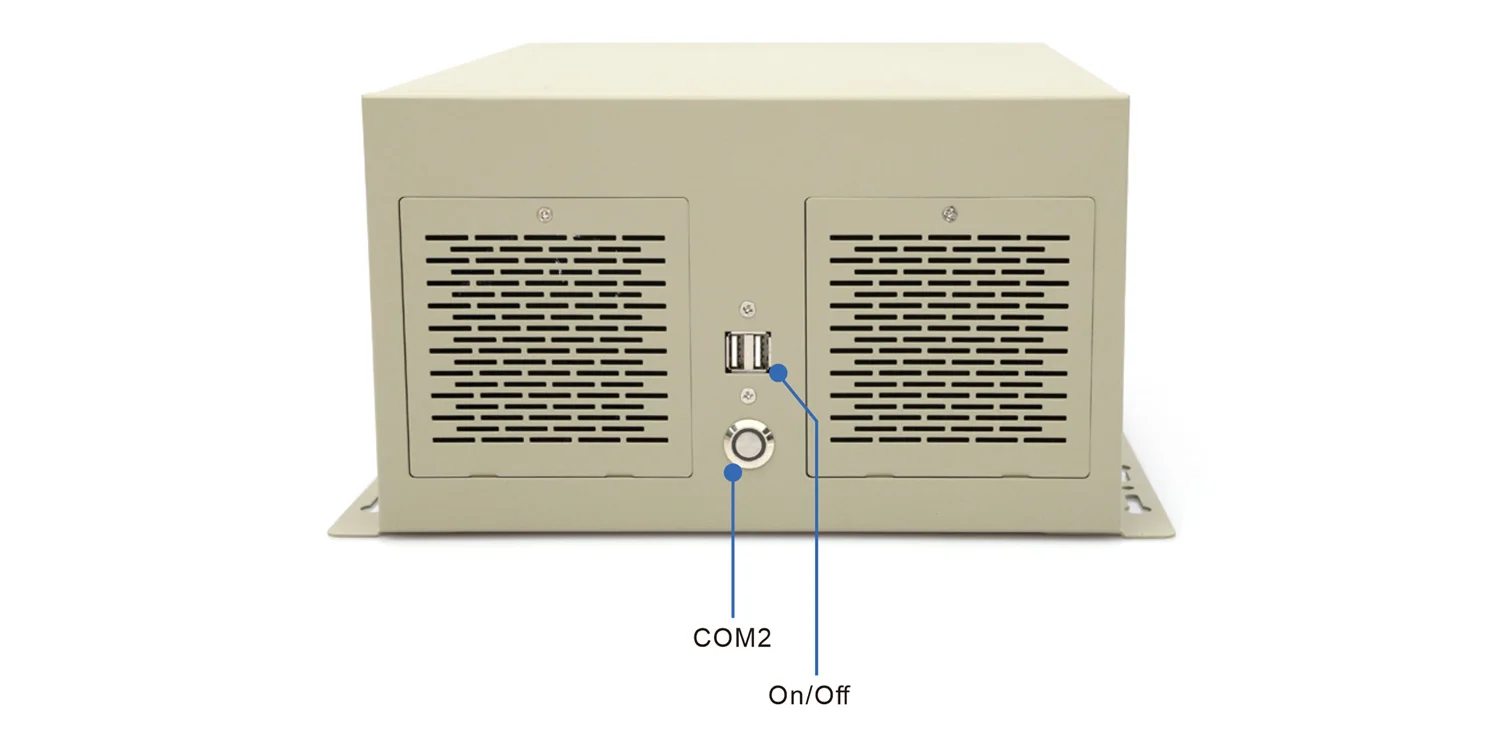

Frontblende

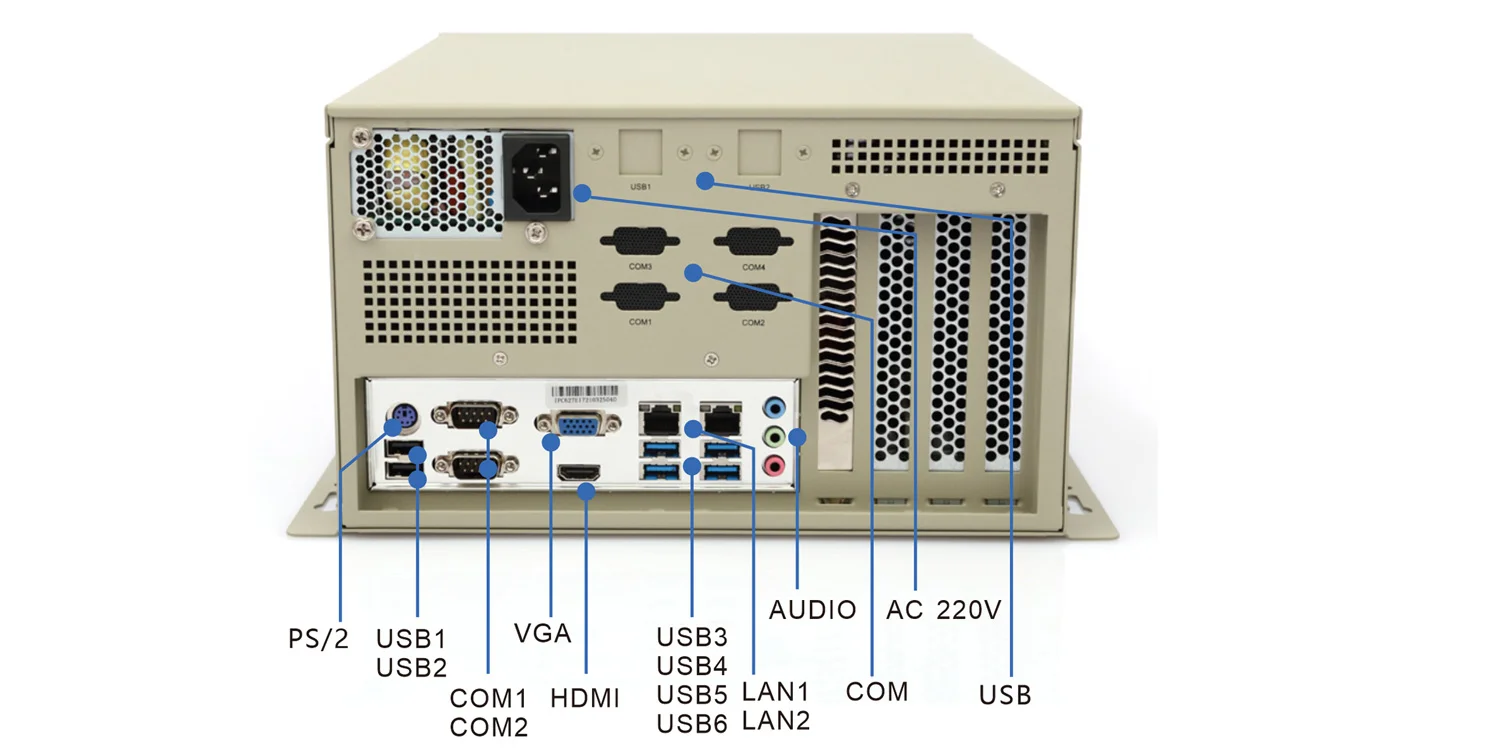

Rückseite
ABMESSUNGEN

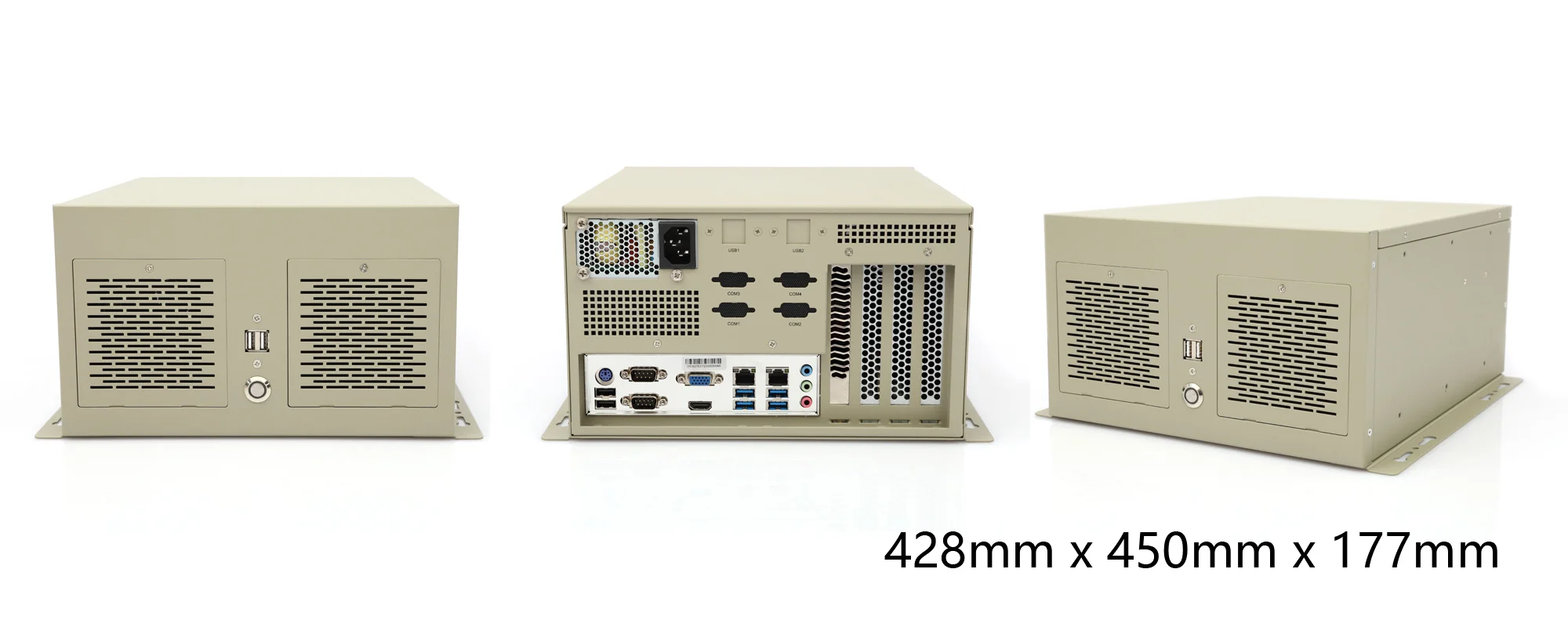

Abmessungen — Dreitafelprojektion (mm)
Strukturmaße für Wandmontage · Detaildaten siehe Datenblatt oder Dreitafelprojektion unten.
BESTELLINFORMATIONEN
Bestellinformationen · Artikelnummer
Die Tabelle unten zeigt typische Konfigurationen. Diese Serie erlaubt die freie Konfiguration von CPU / Arbeitsspeicher / Speicher / GPU / Erweiterungsboards — Artikelnummern bitte mit dem Vertrieb bestätigen.
| Nr. | Artikelnummer | Modell | Prozessor | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C5.02.01.488 | IPC-W10-HG Series | Intel® Core™I5-6400 | 8GB DDR5 | SSD 128G+256G |
Hinweis: Diese Serie ist ein flexibel konfigurierbarer Industrie-Server und unterstützt die projektbezogene Anpassung von CPU-Plattform, Speicherkapazität, Laufwerksanzahl, Grafikkartenmodell, Anzahl der Netzwerkkarten und Steckkarten. Die konkrete Konfiguration erfragen Sie bitte beim Vertrieb.
ANWENDUNGEN
IPC-W10-HG Series – Typische Anwendungen
Mit Gehäuse in Serverqualität, breiter Erweiterbarkeit und Unterstützung für heimische IT-Lokalisierung kommt die IPC-W10-HG Series in den vier folgenden Szenarien breit zum Einsatz.
IPC-W10-HG Series – Auswahlberatung
Schildern Sie uns Projekthintergrund, CPU-Plattform-Bedarf, Anforderungen an heimische IT und Stückzahl — unsere Ingenieure antworten innerhalb von 24 Stunden mit vollständigem Datenblatt, Angebot und Plan zur Prototypenbewertung.
