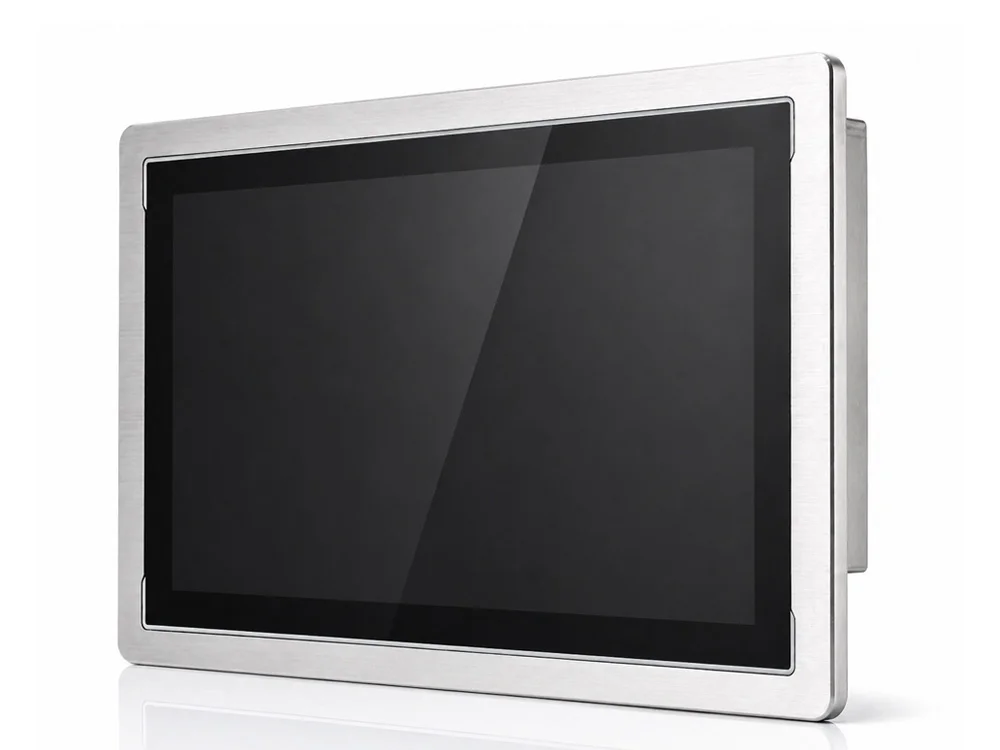

15,6 Zoll Breitbild-P-CAP 10-Punkt-kapazitiver Touch + vollständig geschlossenes Gehäuse aus 304/316 Edelstahl + IP69K-Schutz des Gesamtgeräts — der hygienische Industrie-Touch-Panel-PC mit Intel® Celeron® J1900
Der WPC-W1562A-G ist ein 15,6-Zoll-Breitbild-Hygiene-Industrie-Panel-PC für anspruchsvolle Washdown-Umgebungen wie Lebensmittelverarbeitung, Molkerei und Pharma. Sein Vollgehäuse aus Edelstahl bietet doppelten Schutz nach IP67 / IP69K und hält Hochtemperatur-Hochdruck-Washdown, Schaumreinigung und häufiger Desinfektion stand, um strengste Hygieneanforderungen zu erfüllen. Das 15,6-Zoll-Breitbild eignet sich für die Linienstatusüberwachung, Anlagenbedienung und Mehrfenster-Darstellung und wird vielfach für HMI und Anlagensteuerung in Washdown-Zonen eingesetzt.
304/316 Edelstahl vollständig geschlossen + IP69K-Schutz des Gesamtgeräts + P-CAP-Touch — die Standard-Industrie-HMI-Lösung für konforme Washdown-Zonen in Lebensmittel und Pharma.
Die IP69K-Schutzart des Gesamtgeräts hält direktem Washdown mit 80 °C / 100 bar Hochdruck-Heißwasser stand. Speziell entwickelt für die tägliche Tiefenreinigung in Washdown-Zonen in Lebensmitteln, Pharma, Meeresfrüchten und Molkerei und erfüllt die Hygienestandards EHEDG / 3-A.
Einteilige Blechkonstruktion aus 304 / 316 Edelstahl in Lebensmittelqualität, vollständig geschlossen, ohne tote Ecken und ohne schmutzfangende Spalten. Die spiegelnd gebürstete Oberfläche widersteht Korrosion und chemischen Reinigungsmitteln (Hypochlorit, Wasserstoffperoxid, quartäre Ammoniumverbindungen) und korrodiert auch bei langem Kontakt mit Salzlauge, Säuren oder Laugen nicht.
Projiziert-kapazitiver Touch (P-CAP), 10-Punkt-Multitouch, unterstützt Bedienung mit nassen Händen und Handschuhen. FHD TFT LED LCD 1920 × 1080 Industrie-Display, 350 cd/m² Helligkeit, AG-Entspiegelung, 50.000 Stunden Hintergrundbeleuchtungs-Lebensdauer.
Intel® Celeron® J1900 4C4T, 2.0 GHz Basistakt. Native Windows-7-Unterstützung — ideal für die Kompatibilität mit Altsystemen.
Kompatibel mit FDA-lebensmittelechten Materialien + ISO-22000-Lebensmittelsicherheits-Managementsystem. Geeignet für kritische Compliance-Szenarien wie GMP-Pharmalinien / HACCP-Lebensmittelsicherheitsmanagement / 3-A-Molkereistandards.
Jeder I/O nutzt ein CNC-gefrästes Edelstahl-Anschlusssystem samt Flanschmontage mit passenden Edelstahl-Steckern und Dichtkappen. Im Vergleich zu gewöhnlichen M12-Luftfahrtsteckern bietet es höhere mechanische Festigkeit, Dichtungszuverlässigkeit und Korrosionsbeständigkeit und eignet sich vollständig für IP67 / IP69K Hochdruck-Heißwasser-Washdown-Umgebungen.

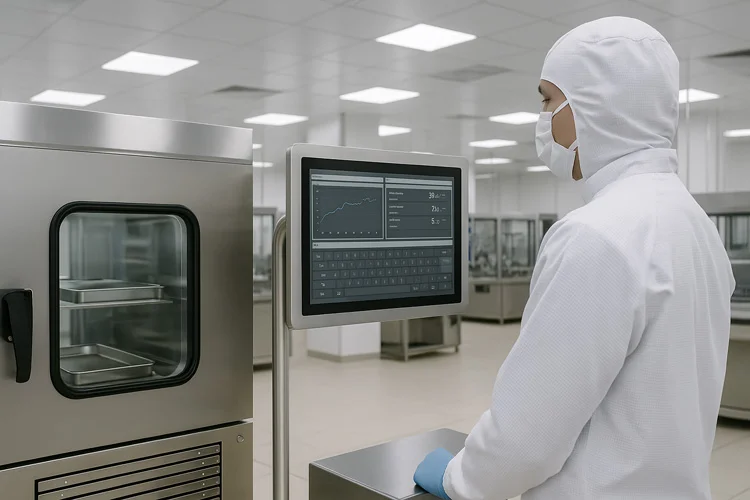

Unterstützt reinraumtaugliche Einbau-Panelmontage (15,6 Zoll Breitbild-Standardausschnitt) + Wandmontage über VESA 100×100 Edelstahlhalterung. Deckt Einsätze in Reinraum / Abfülllinie / Verpackungslinie / Prüfstation ab.
3-poliger steckbarer Phoenix-Anschluss, 9-36V DC Weitbereichs-Eingang. Vierfacher Schutz gegen Überspannung / Überstrom / Verpolung / Überspannungsspitzen. Geeignet für 24V-Industrie-PLC-Direktversorgung / 12V-Fahrzeugszenarien.
Basiert auf der FlexCore™-Vier-Elemente-Architektur: i-Core + i-Function Erweiterung + i-Connect I/O + Smart-Thermal-Management. Langfristige Display-Verfügbarkeit mit bei Bedarf aufrüstbarem Mainboard.
Vier aufeinander abgestimmte Schutzmechanismen: ① Stromschutz + ② Notstromversorgung + ③ Start-Stopp-Steuerung + ④ System-Selbstwiederherstellung. Ein Stromausfall beschädigt keine kritischen Chargendaten und hält die HACCP-Rückverfolgbarkeitskette intakt.
Native Windows-7-Unterstützung, ebenso kompatibel mit Windows 10 und gängigem Linux. Erfüllt die Kompatibilitätsanforderungen älterer Pharma-MES-Systeme.
Datenblatt V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Schwankungen am Chip-Markt können sich Schlüsselchips ändern; die endgültige Spezifikation ist mit dem Vertrieb zu bestätigen.
| Parameter | Spezifikation |
|---|---|
| Prozessor | Intel® Celeron® J1900 |
| Kerne | 4 |
| Threads | 4 |
| Frequenz | 2.0~2.42 GHz |
| Cache | 2 MB L2 Cache |
| TDP | 10W |
| Grafik | Intel HD Graphics |
| Arbeitsspeicher | DDR3L 4~8 GB |
| Speicher | 1× mSATA SSD |
| Parameter | Spezifikation |
|---|---|
| USB 2.0 | 2 |
| RS232 | 1 |
| RS485 | 1 |
| Gigabit-Ethernet | 2 × LAN |
| Audio | 3.5mm TRRS |
| Wi-Fi (optional) | Dual-Band 2.4G/5G WLAN-Modul |
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 1× 3-polige steckbare Klemme, 9~36V DC Weitbereichseingang |
| ATX-Schalter | 1× ATX-Netzschalter |
| Boot-Modus | AT/ATX-Modusschalter (integriert) |
| Parameter | Spezifikation |
|---|---|

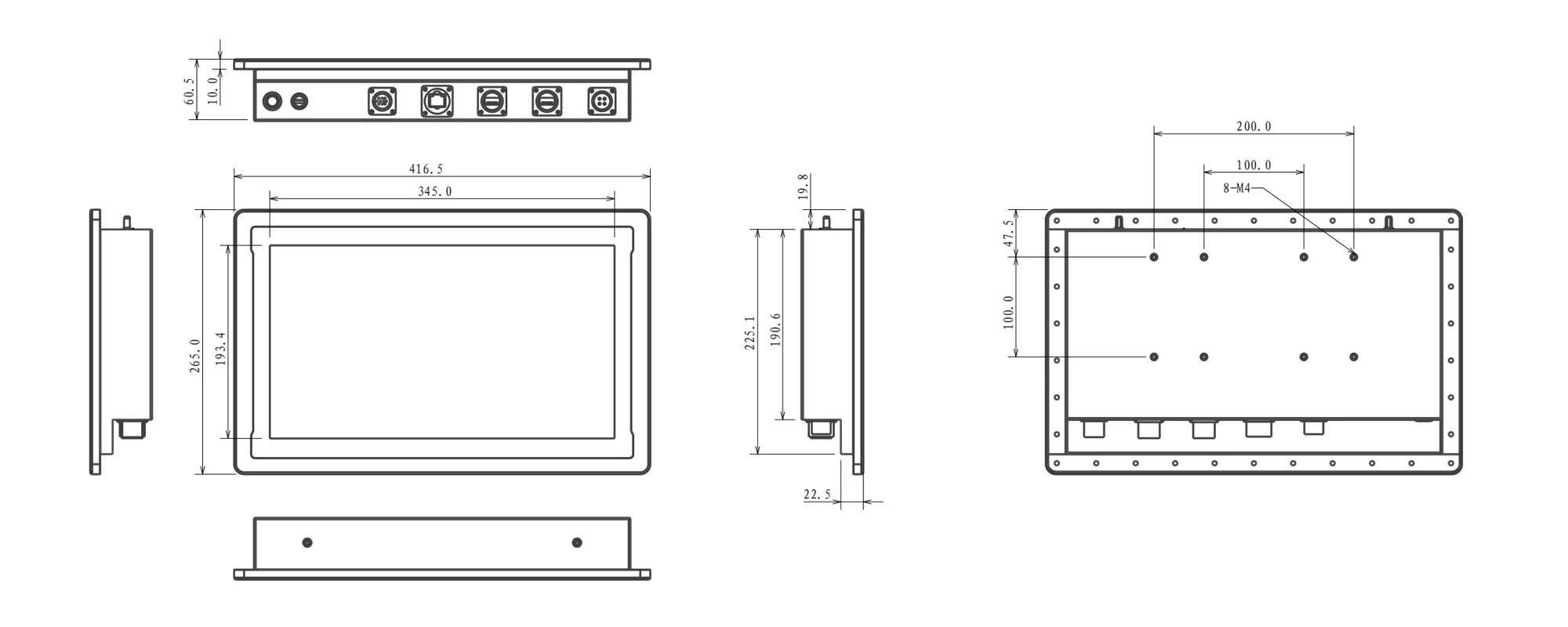

| Abmessungen | 416.5 (B) × 265(T) × 60.5 (H) mm |
| Gewicht | 10 KG netto |
| Gehäusematerial | 304/316 Edelstahl |
| Mechanische Struktur | Blechkonstruktion |
| Montage | Einbau-Panel-Mount / VESA 100×100 Wandmontage |
| Reset-Schalter | 1× Reset-Schalter |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 60.000 Std. |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereichstemperatur -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereichstemperatur -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMV | CE, FCC (EN 55032 & EN 55035) |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 15,6 Zoll (16:9) |
| Displaytyp | XGA TFT LED LCD |
| Auflösung | 1920 × 1080 |
| Farben | 16.2M |
| Helligkeit | 350 cd/m² |
| Kontrast | 800:1 |
| Lebensdauer Hintergrundbeleuchtung | 50.000 Std. |
| Touch-Typ | Projiziert-kapazitiver Touch (P-CAP), 10-Punkt |
| Touch-Schutzart | IP67 (Vollgerät) |
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 7 / Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot-LOGO / OEM |

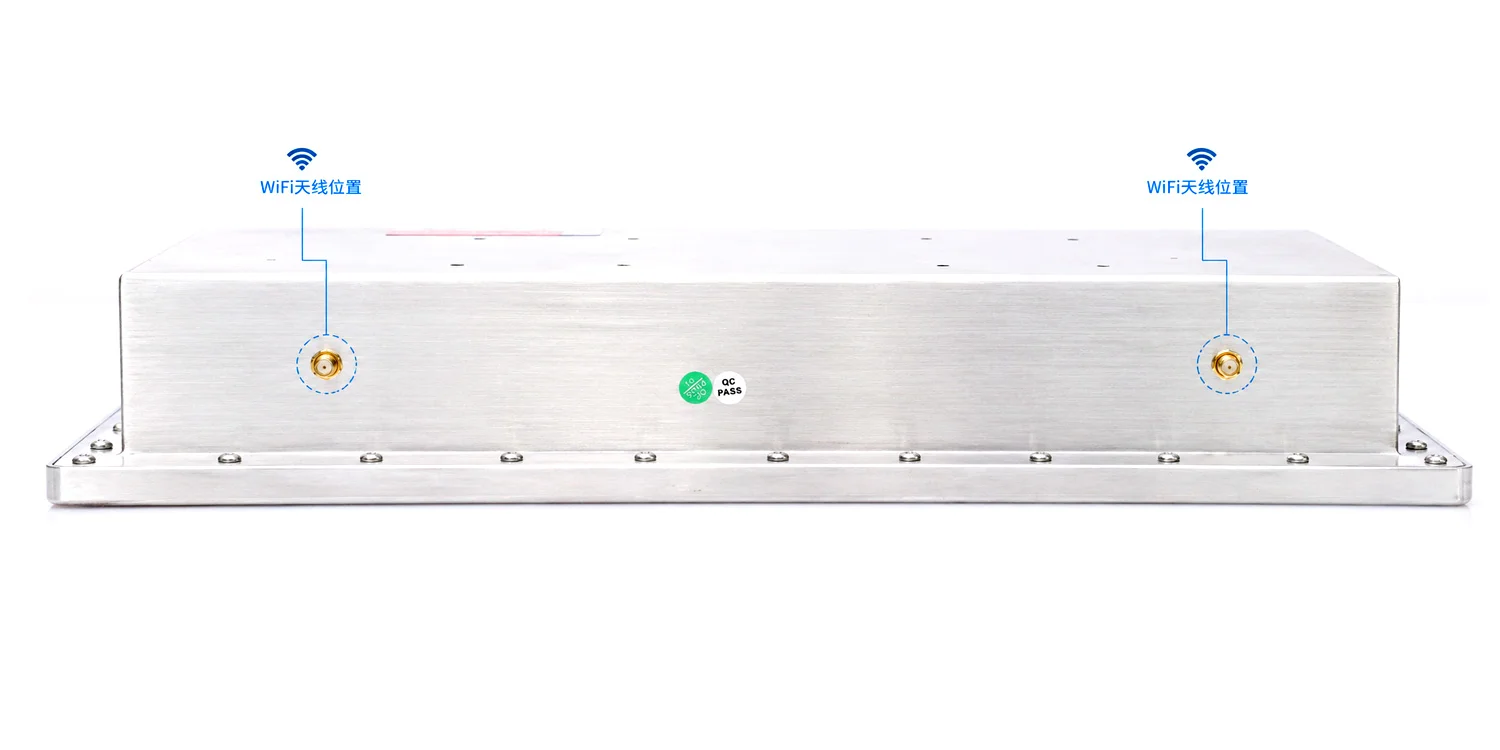

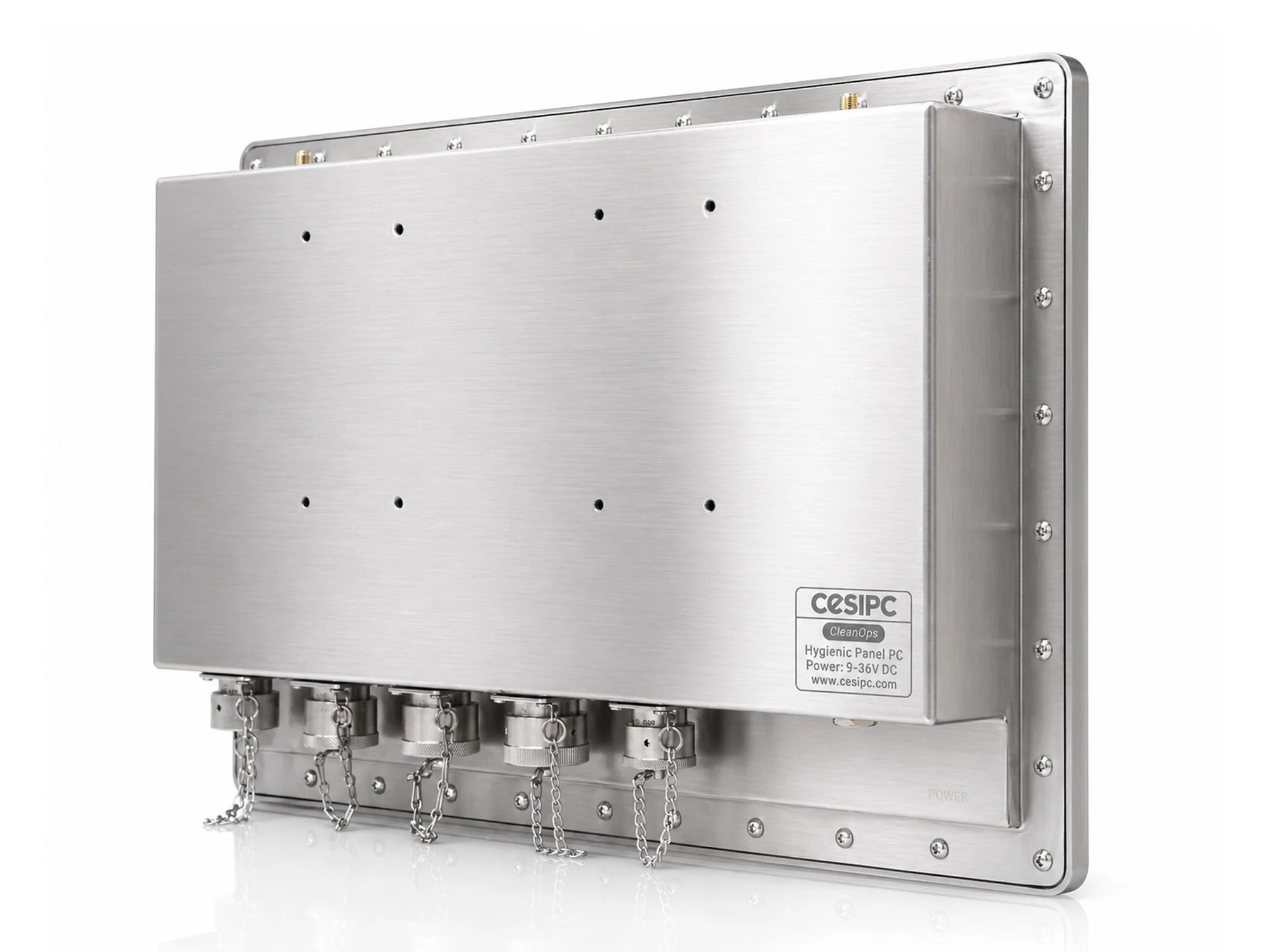

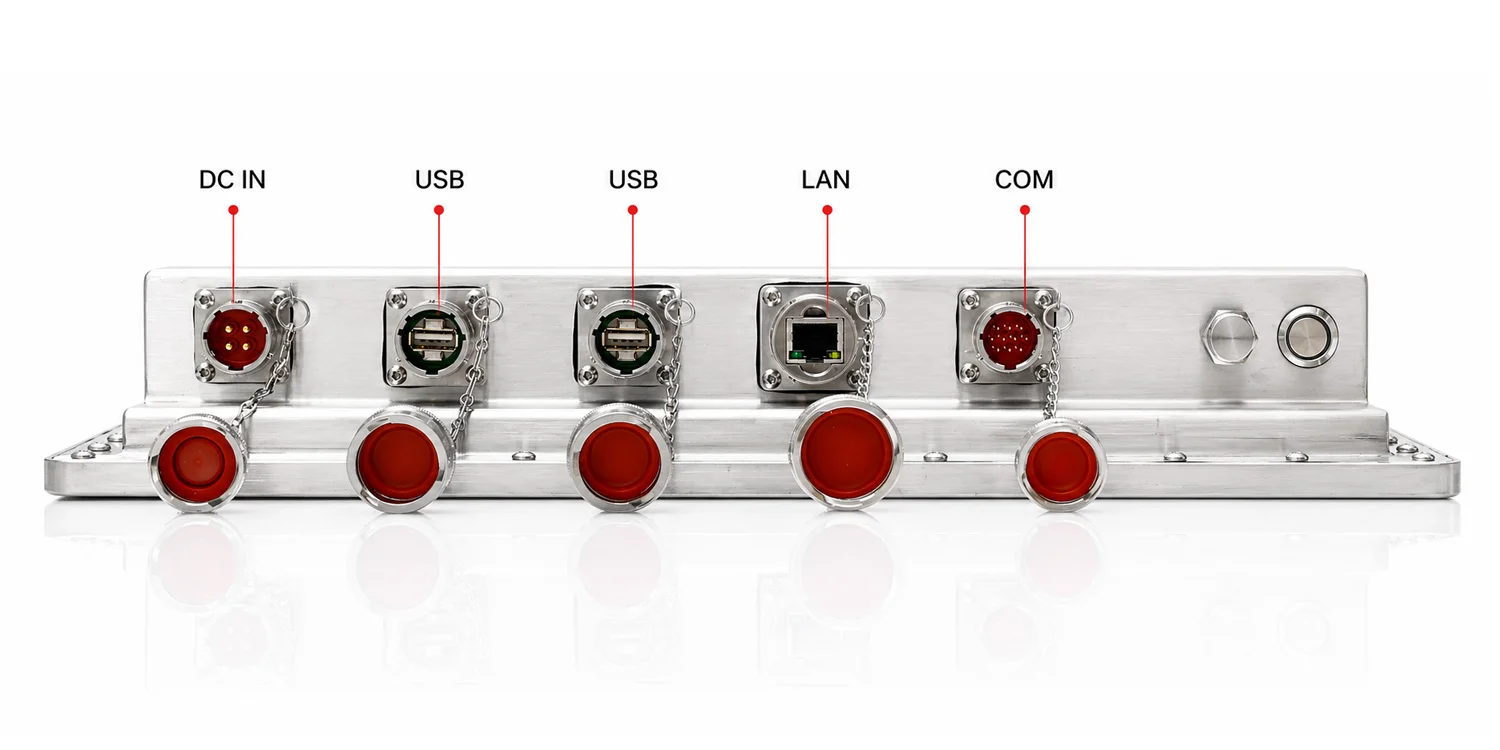

Jeder I/O nutzt einen CNC-gefrästen Edelstahl-Anschluss (kein gewöhnlicher M12-Luftfahrtsteckverbinder) + Flanschmontage + passender Edelstahlstecker und Dichtkappe, für lückenlosen IP69K-Schutz am gesamten Gehäuse. Die Frontblende bleibt eine durchgehende Edelstahloberfläche, alle Anschlüsse werden über seitliche / untere Steckverbinder-Ausgänge geführt.
15,6 Zoll Breitbild-Standardausschnitt · reinraumtaugliche Einbaumontage + VESA-100×100-Wandmontage mit Edelstahlhalterung.
Edelstahlgüte (304 / 316), I/O-Konfiguration und 3-A- / EHEDG-Zertifizierung werden projektspezifisch angepasst — bitte zur Bestätigung den Vertrieb kontaktieren.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C5.02.08.025 | WPC-W1562A-G | Intel® Celeron® J1900 | 4GB DDR3 | SSD 128GB |
| 02 | C5.02.08.026 | WPC-W1562A-G | Intel® Celeron® J1900 | 8GB DDR3 | SSD 128GB |
Hinweis: Aufgrund von Marktschwankungen können wichtige Chips wie CPU, Arbeitsspeicher und Speicher variieren. Edelstahlgüte (304 / 316) und 3-A- / EHEDG-Zertifizierung werden projektspezifisch angepasst — bitte wenden Sie sich an unser Vertriebsteam.

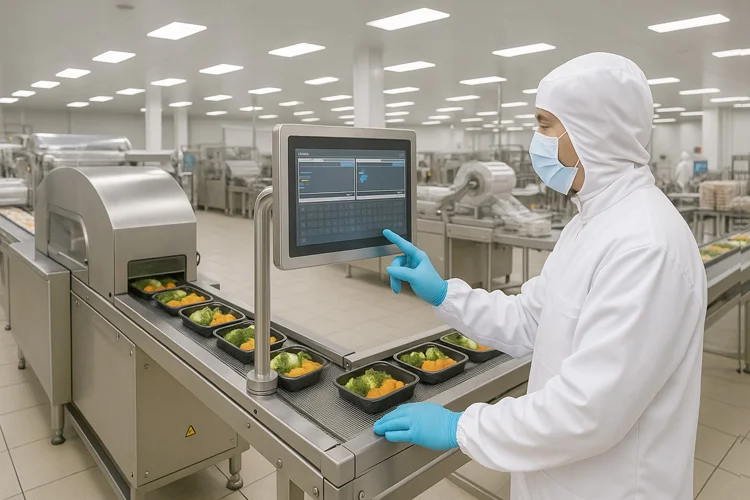

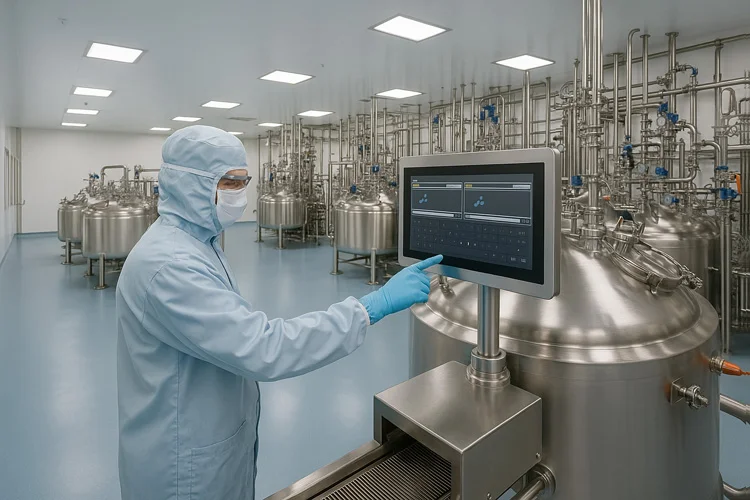

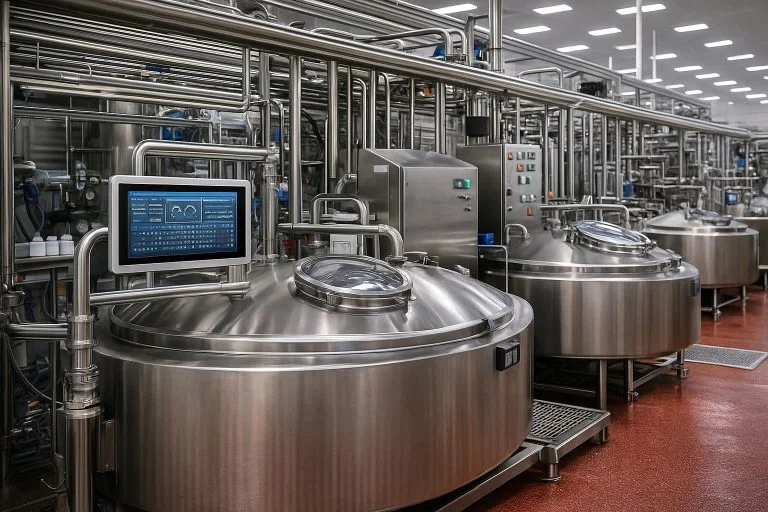

Mit IP69K-Vollgeräteschutz + Gehäuse aus 304/316-Edelstahl + lebensmittelechter Versiegelung ist der WPC-W1562A-G für die folgenden Szenarien mit hohen Hygieneanforderungen ausgelegt.
Teilen Sie uns Ihren Projekthintergrund (Lebensmittel / Pharma / Meeresfrüchte / Molkerei), die Edelstahlgüte (304 / 316), den Zertifizierungsbedarf (3-A / EHEDG / FDA) und die Bestellmenge mit — unsere Ingenieure antworten innerhalb von 24 Stunden mit vollständigem Datenblatt + Angebot + Musterbewertungsplan.
