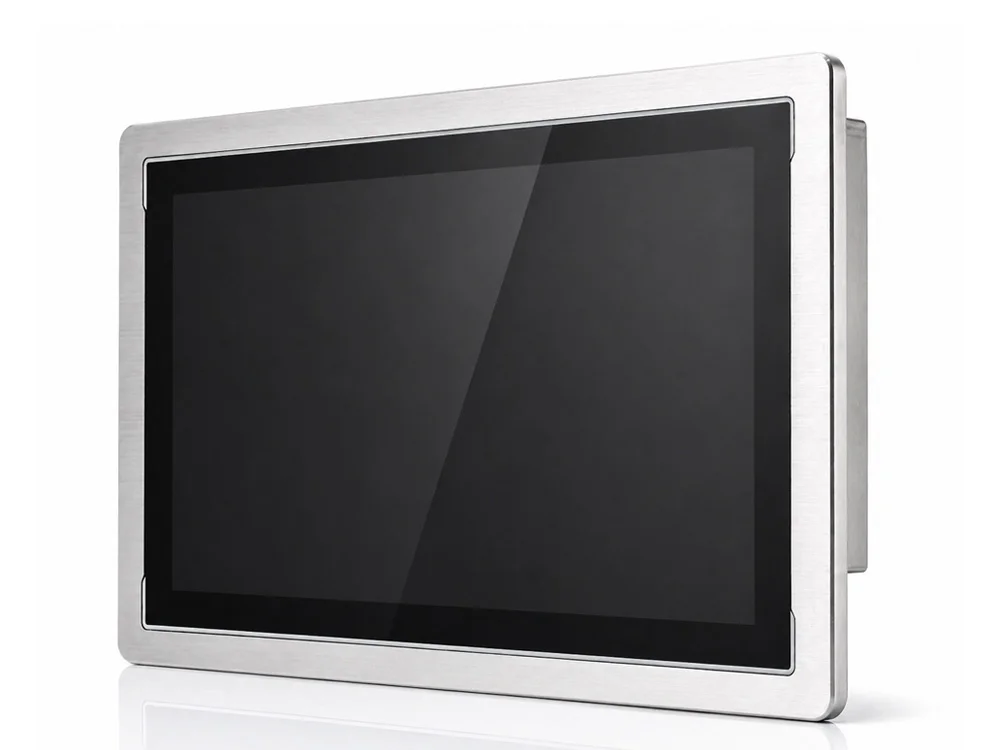

15,6 Zoll Breitbild-P-CAP 10-Punkt-kapazitiver Touch + vollständig geschlossenes Gehäuse aus 304/316 Edelstahl + IP69K-Schutz des Gesamtgeräts — der hygienische Industrie-Touch-Panel-PC mit Intel® Core™ der 12. Generation
Der WPC-W1522A-G ist ein 15,6-Zoll-Hygiene-Industrie-Panel-PC der 12. Generation für anspruchsvolle Washdown-Umgebungen wie Lebensmittelverarbeitung, Molkerei und Pharma. Sein Vollgehäuse aus Edelstahl bietet doppelten Schutz nach IP67 / IP69K und hält Hochtemperatur-Hochdruck-Washdown, Schaumreinigung und häufiger Desinfektion stand, um strengste Hygieneanforderungen zu erfüllen. Das 15,6-Zoll-Breitbild eignet sich für die Linienstatusüberwachung, Anlagenbedienung und Mehrfenster-Darstellung und wird vielfach für HMI und Anlagensteuerung in Washdown-Zonen eingesetzt.
304/316 Edelstahl vollständig geschlossen + IP69K-Schutz des Gesamtgeräts + P-CAP-Touch — die Standard-Industrie-HMI-Lösung für konforme Washdown-Zonen in Lebensmittel und Pharma.
Die IP69K-Schutzart des Gesamtgeräts hält direktem Washdown mit 80 °C / 100 bar Hochdruck-Heißwasser stand. Speziell entwickelt für die tägliche Tiefenreinigung in Washdown-Zonen in Lebensmitteln, Pharma, Meeresfrüchten und Molkerei und erfüllt die Hygienestandards EHEDG / 3-A.
Einteilige Blechkonstruktion aus 304 / 316 Edelstahl in Lebensmittelqualität, vollständig geschlossen, ohne tote Ecken und ohne schmutzfangende Spalten. Die spiegelnd gebürstete Oberfläche widersteht Korrosion und chemischen Reinigungsmitteln (Hypochlorit, Wasserstoffperoxid, quartäre Ammoniumverbindungen) und korrodiert auch bei langem Kontakt mit Salzlauge, Säuren oder Laugen nicht.
Projiziert-kapazitiver Touch (P-CAP), 10-Punkt-Multi-Touch, unterstützt Bedienung mit nassen Händen und Handschuhen. FHD TFT LED LCD Industriedisplay mit 1920 × 1080, 350 cd/m² Helligkeit, AG-Entspiegelung, 50.000 Stunden Hintergrundbeleuchtungs-Lebensdauer.
Intel® Core™ i3-1215U / i5-1235U / i7-1255U in drei Leistungsstufen. 10C12T-Leistungscluster mit integrierter Iris Xe Grafik.
Kompatibel mit FDA-Materialien in Lebensmittelqualität + ISO 22000 Lebensmittelsicherheits-Managementsystem. Geeignet für kritische Compliance-Szenarien wie GMP-Pharmalinien / HACCP-Lebensmittelsicherheitsmanagement / 3-A-Molkereistandards.

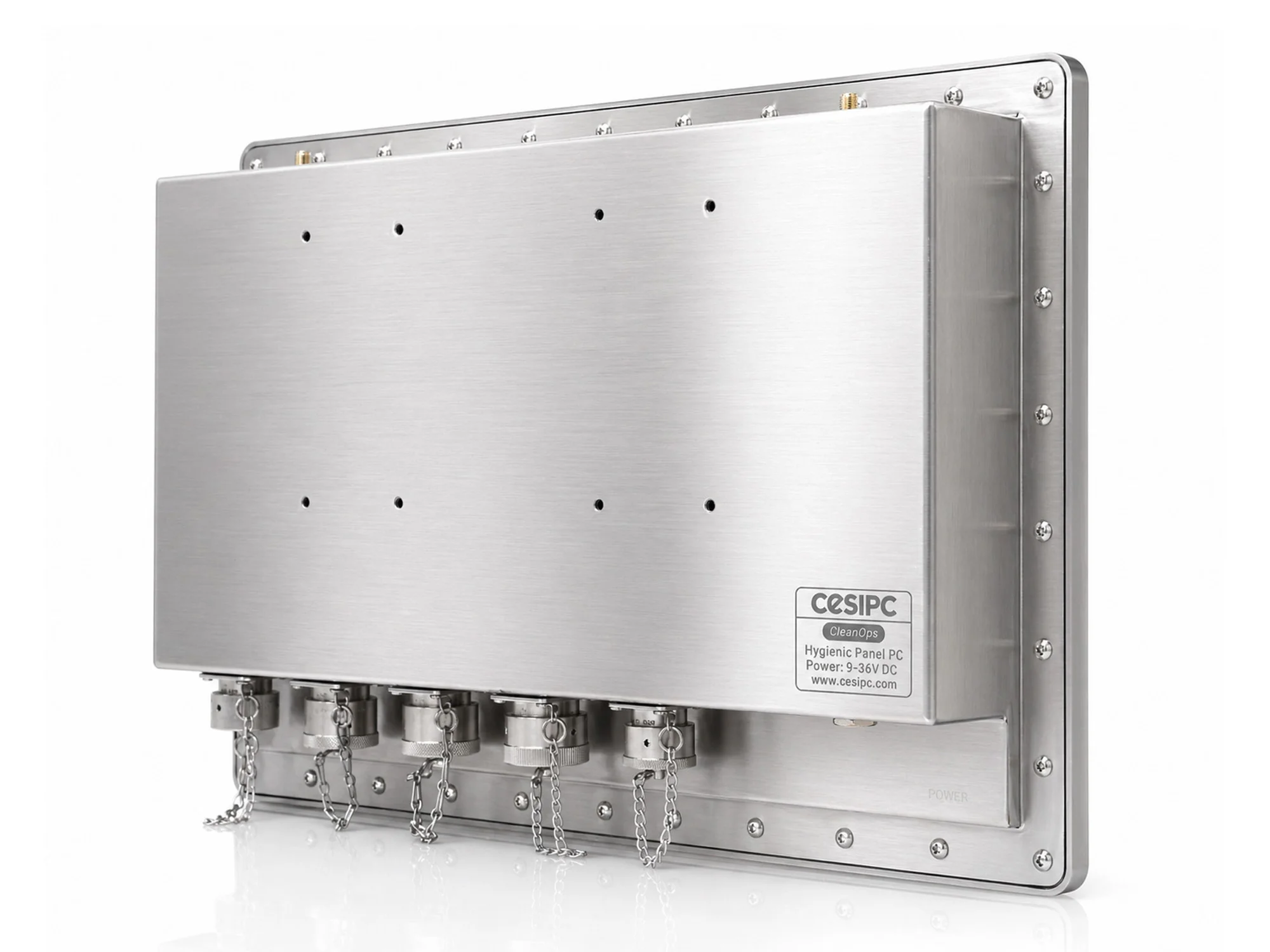

Jedes I/O nutzt ein CNC-gefrästes Edelstahl-Steckverbindersystem mit Flanschmontage, ergänzt durch einen passenden Edelstahlstecker + Dichtkappe. Im Vergleich zu gewöhnlichen M12-Luftfahrtsteckern bietet es überlegene mechanische Festigkeit, Dichtigkeitszuverlässigkeit und Korrosionsbeständigkeit und ist voll geeignet für IP67- / IP69K-Hochdruck-Heißwasser-Washdown-Umgebungen.

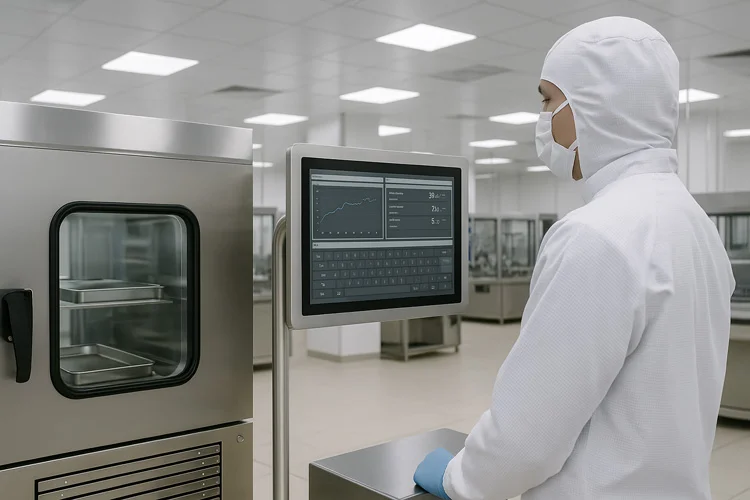

Unterstützt Reinraum-Panel-Einbaumontage (15,6 Zoll Breitbild-Standardausschnitt) + Wandmontage mit VESA-100×100-Edelstahlhalterung. Deckt Einsätze in Reinraum / Abfülllinie / Verpackungslinie / Prüfstation ab.
3-polige steckbare Phoenix-Klemme, 9-36V DC Weitbereichs-Spannungseingang. Vierfachschutz gegen Überspannung / Überstrom / Verpolung / Surge. Geeignet für 24V-Industrie-PLC-Direktversorgung / 12V-Fahrzeugszenarien.
Aufgebaut auf der FlexCore™ Vier-Element-Architektur: i-Core + i-Function-Erweiterung + i-Connect-I/O + Smart-Thermal-Management. Langlebige Display-Beibehaltung mit bedarfsgerechten Mainboard-Upgrades.
Vier koordinierte Schutzmechanismen: ① Stromversorgungsschutz + ② Notstromversorgung + ③ Start-Stopp-Steuerung + ④ System-Selbstwiederherstellung. Ein Stromausfall beschädigt keine kritischen Chargendaten und hält die HACCP-Rückverfolgungskette lückenlos.
Windows 10 / 11 · CentOS · Ubuntu 16.04 / 18.04 / 20.04 / 22.04. BIOS unterstützt Anpassung, Boot-Logo und OEM.
Datenblatt V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Marktschwankungen bei Chips können Schlüsselchips abweichen; die endgültige Spezifikation ist mit dem Vertrieb zu bestätigen.
| Parameter | Intel® Core™ i3-1215U | Intel® Core™ i5-1235U | Intel® Core™ i7-1255U |
|---|---|---|---|
| Prozessor | i3-1215U | i5-1235U | i7-1255U |
| Kerne | 6 (2P+4E) | 10 (2P+8E) | 10 (2P+8E) |
| Threads | 8 | 12 | 12 |
| Frequenz | 1,2~4,4 GHz | 1,3~4,4 GHz | 1,7~4,7 GHz |
| Cache | 10 MB L3-Cache | 12 MB L3-Cache | 12 MB L3-Cache |
| TDP | 15W | ||
| Grafik | Intel UHD Graphics (64 EUs) | Intel Iris Xe Graphics (80 EUs) | Intel Iris Xe Graphics (96 EUs) |
| Arbeitsspeicher | 8~32 GB DDR5 | ||
| Speicher | 2× M.2 SSD + 1× M.2 NVMe | ||
| Parameter | Spezifikation |
|---|---|
| USB 2.0 | 2 |
| RS232 | 1 |
| RS485 | 1 |
| Gigabit Ethernet | 2 × LAN |
| Audio | 3,5 mm TRRS |

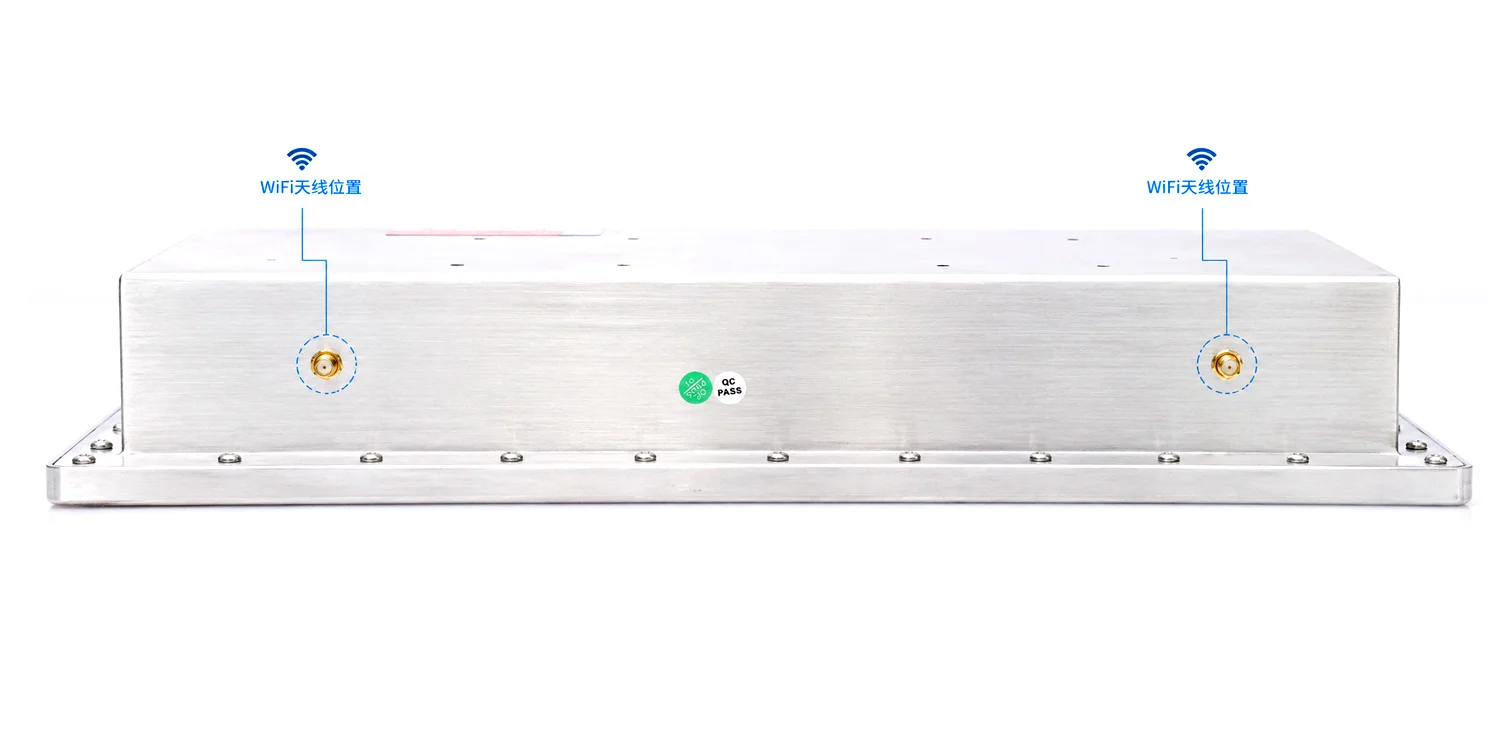

| Wi-Fi (optional) | Dualband-2,4G/5G-Funkmodul |
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 1× 3-polige steckbare Klemme, 9~36V DC Weitbereichs-Spannungseingang |
| ATX-Schalter | 1× ATX-Netzschalter |
| Boot-Modus | AT/ATX-Moduswahlschalter (integriert) |
| Parameter | Spezifikation |
|---|---|

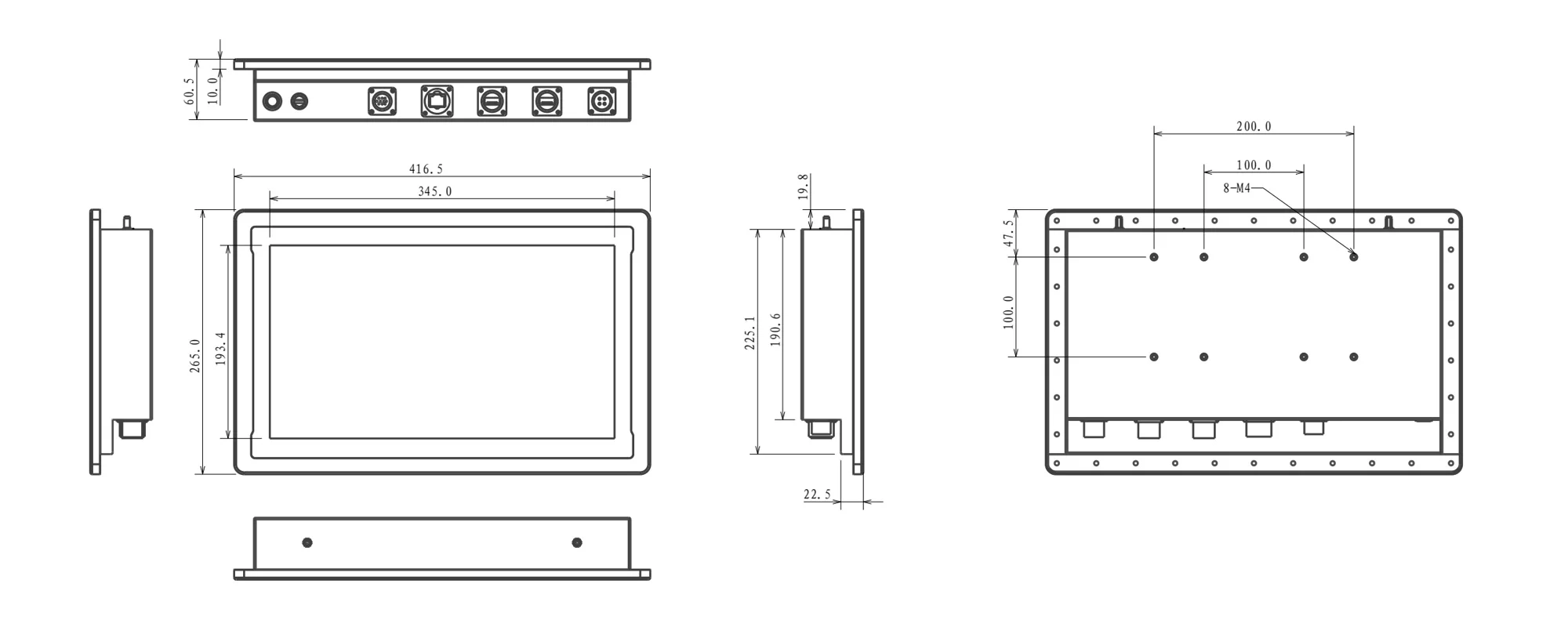

| Abmessungen | 416,5 (B) × 265 (T) × 60,5 (H) mm |
| Gewicht | 10 KG netto |
| Gehäusematerial | 304/316 Edelstahl |
| Mechanische Struktur | Blechkonstruktion |
| Montage | Panel-Einbaumontage / VESA 100×100 Wandmontage |
| Reset-Taster | 1× Reset-Taster |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 60.000 Std. |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereichstemperatur -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereichstemperatur -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMV | CE, FCC (EN 55032 & EN 55035) |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 15,6 Zoll (16:9) |
| Display-Typ | XGA TFT LED LCD |
| Auflösung | 1920 × 1080 |
| Farben | 16,2 Mio. |
| Helligkeit | 350 cd/m² |
| Kontrast | 800:1 |
| Lebensdauer Hintergrundbeleuchtung | 50.000 Std. |
| Touch-Typ | Projiziert-kapazitiver Touch (P-CAP), 10-Punkt |
| Touch-Schutzart | IP67 (Gesamtgerät) |
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 7 / Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot-LOGO / OEM |

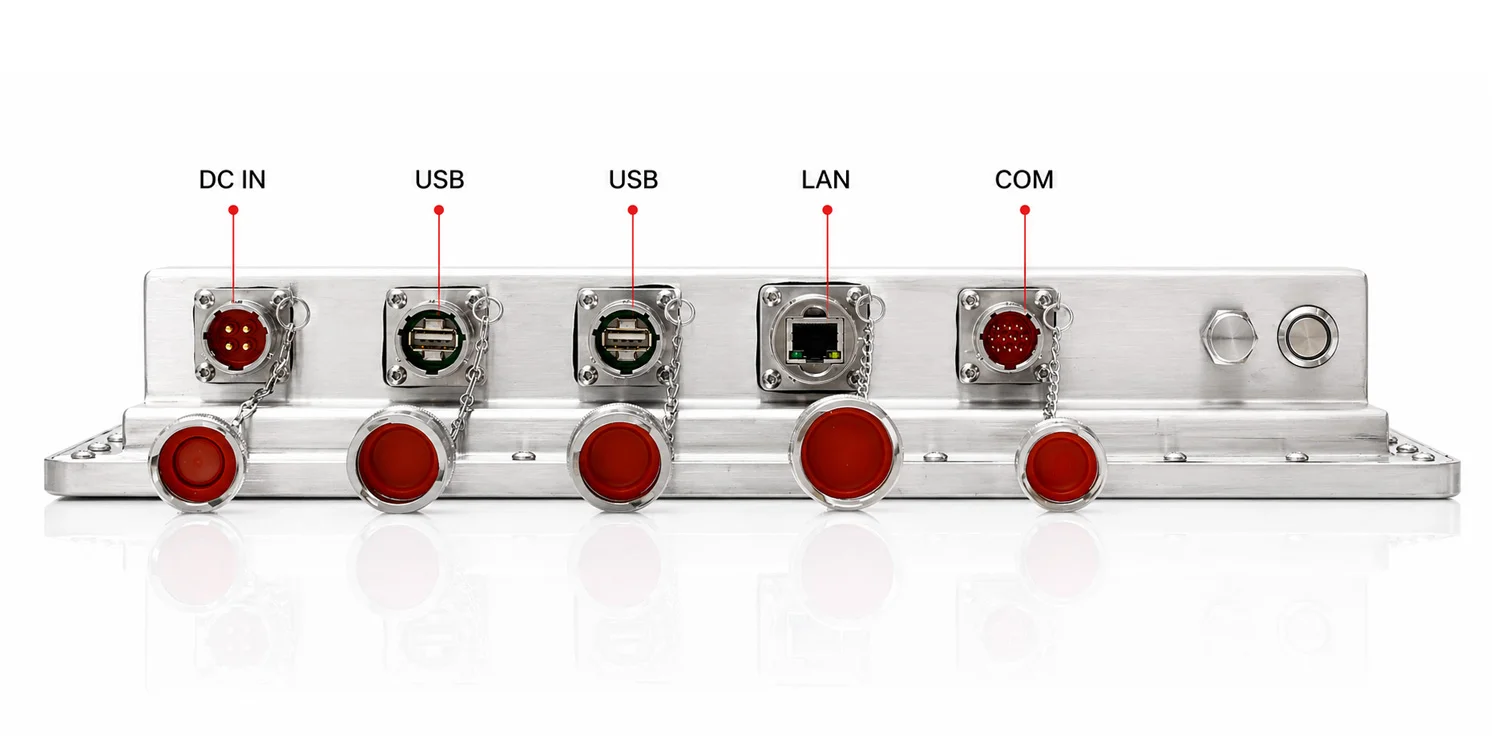

Jedes I/O nutzt einen CNC-gefrästen Edelstahl-Steckverbinder (keinen gewöhnlichen M12-Luftfahrtstecker) + Flanschmontage + passenden Edelstahlstecker und Dichtkappe, für lückenlosen IP69K-Schutz des Gesamtgeräts. Die Frontblende bleibt eine durchgehende Edelstahloberfläche, alle Anschlüsse werden über seitliche / untere Steckverbinderausgänge geführt.
15,6 Zoll Breitbild-Standardausschnitt · Reinraum-Einbaumontage + Wandmontage mit VESA-100×100-Edelstahlhalterung.
Edelstahlgüte (304 / 316), I/O-Konfiguration und 3-A- / EHEDG-Zertifizierung werden projektspezifisch angepasst — bitte zur Bestätigung den Vertrieb kontaktieren.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C5.02.08.042 | WPC-W1522A-G | Intel® 12th Gen Core™ i3-1215U | 8GB DDR4 | SSD 256GB |
| 02 | C5.02.08.043 | WPC-W1522A-G | Intel® 12th Gen Core™ i5-1235U | 8GB DDR4 | SSD 256GB |
Hinweis: Aufgrund von Marktschwankungen können Schlüsselchips wie CPU, Arbeitsspeicher und Speicher abweichen. Edelstahlgüte (304 / 316) und 3-A- / EHEDG-Zertifizierung werden projektspezifisch angepasst — bitte wenden Sie sich an unser Vertriebsteam.

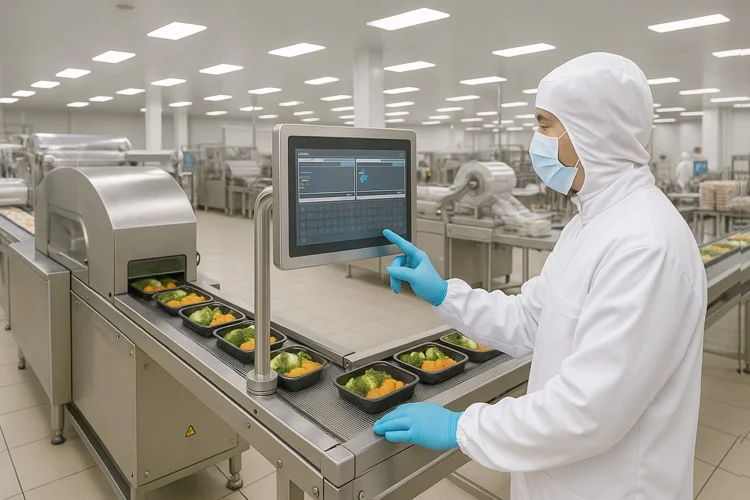

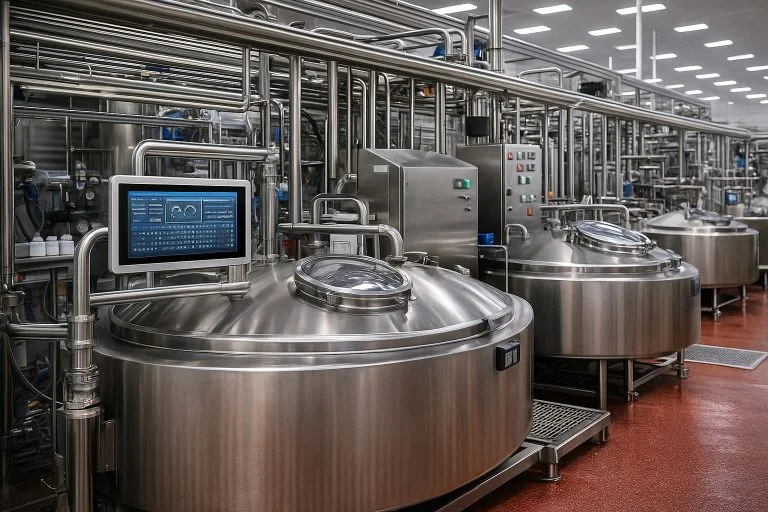

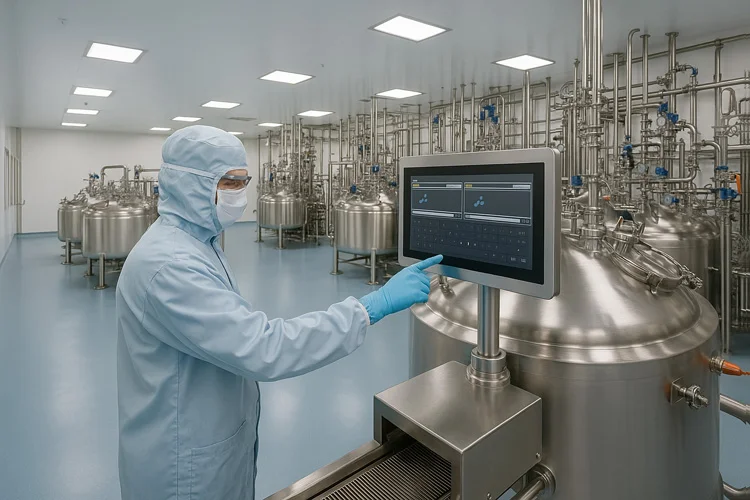

Aufbauend auf IP69K-Schutz des Gesamtgeräts + 304/316-Edelstahlgehäuse + Versiegelung in Lebensmittelqualität ist der WPC-W1522A-G speziell für die folgenden anspruchsvollen Hygieneszenarien entwickelt.
Nennen Sie uns Ihren Projekthintergrund (Lebensmittel / Pharma / Meeresfrüchte / Molkerei), die Edelstahlgüte (304 / 316), Ihre Zertifizierungsanforderungen (3-A / EHEDG / FDA) und die Bestellmenge — unsere Ingenieure antworten innerhalb von 24 Stunden mit vollständigem Datenblatt + Angebot + Musterbewertungsplan.
