15" P-CAP kapazitiver 10-Punkt-Touch + 304/316 Edelstahl vollständig versiegeltes Gehäuse + IP69K-Schutz der Gesamteinheit, ein hygienischer Industrie-Touch-Panel-PC mit Intel® Celeron® J1900

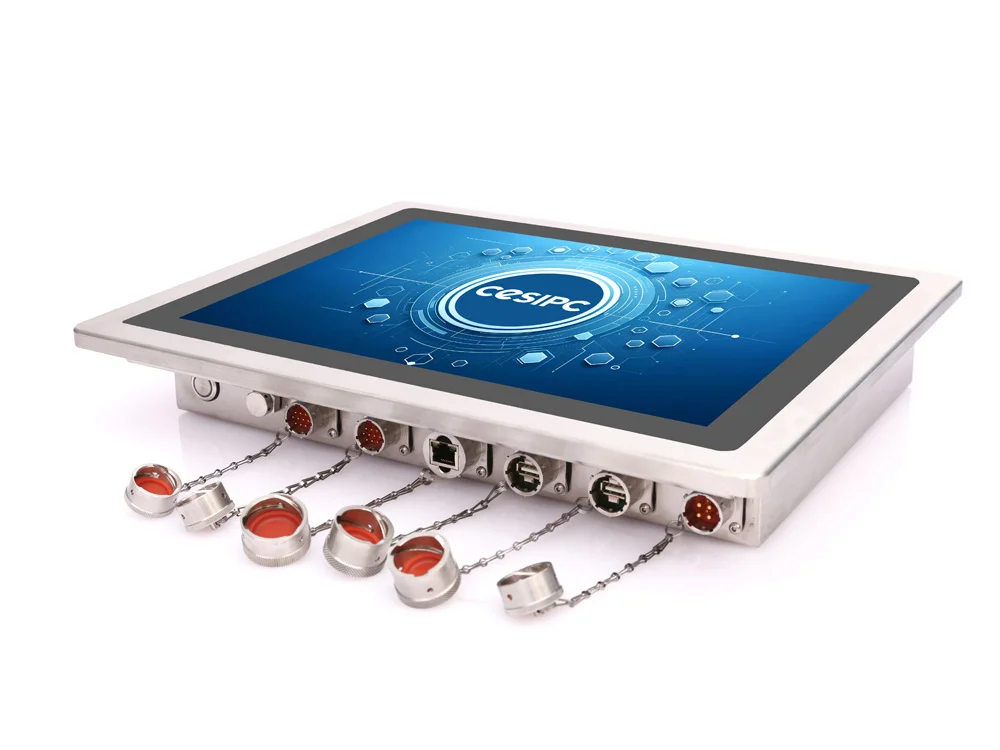

Der WPC-S1562A-G ist ein 15-Zoll-Industrie-Panel-PC der G-Serie aus Volledelstahl mit IP69K-Washdown-Schutz für Lebensmittelverarbeitung, Molkerei, Fleischverarbeitung, Pharma und hygienische Washdown-Zonen. Die Gesamteinheit nutzt eine vollständig versiegelte Edelstahlkonstruktion aus SUS304 / SUS316 mit IP67- / IP69K-Doppelschutz und hält Hochtemperatur-Hochdruck-Washdown, Schaumreinigung und häufiger Desinfektion stand, um strenge Hygieneanforderungen zu erfüllen. Angetrieben von Intel® Celeron® J1900 verbindet er Leistung, stabilen Betrieb und langfristige Verfügbarkeit. Das 15-Zoll-4:3-Design eignet sich für geräteseitiges HMI, Linienbedienung und Vor-Ort-Steuerung — eine zuverlässige Lösung für Mensch-Maschine-Interaktion und Gerätesteuerung in Washdown-Zonen.
304/316 Edelstahl-Vollgehäuse + IP69K-Schutz der Gesamteinheit + P-CAP-Touch — die Standardlösung für Industrie-HMI bei Washdown-Zonen-Konformität in Lebensmittel/Pharma.
IP69K-Schutzart der Gesamteinheit hält direktem Washdown mit 80 °C / 100 bar Hochdruck-Heißwasser stand. Ausgelegt für die tägliche Tiefenreinigung in Washdown-Zonen in Lebensmittel, Pharma, Meeresfrüchten und Molkerei und erfüllt die EHEDG- / 3-A-Hygienestandards.
Einteilige Blechkonstruktion aus 304 / 316 lebensmittelechtem Edelstahl, vollständig versiegelt ohne tote Ecken und ohne schmutzfangende Spalten. Die gebürstete Spiegeloberfläche ist beständig gegen Korrosion und chemische Reinigungsmittel (Hypochlorit, Wasserstoffperoxid, quartäre Ammoniumverbindungen) und bleibt bei dauerhaftem Kontakt mit Salzlake, Säuren und Laugen rostfrei.
Projiziert-kapazitiver Touch (P-CAP) mit 10-Punkt-Multi-Touch, unterstützt Bedienung mit nassen Händen und Handschuhen. XGA TFT LED LCD 1024 × 768 Industriepanel, 350 cd/m² Helligkeit, AG-Antireflexbeschichtung, 50.000 Stunden Backlight-Lebensdauer.
Intel® Celeron® J1900, 4C4T, 2.0 GHz Basis. Native Windows-7-Unterstützung — die erste Wahl für Kompatibilität mit Altsystemen.
Kompatibel mit FDA-lebensmittelechten Materialien + ISO-22000-Lebensmittelsicherheitsmanagementsystem. Geeignet für kritische Compliance-Szenarien wie GMP-Pharmalinien / HACCP-Lebensmittelsicherheitsmanagement / 3-A-Molkereistandards.

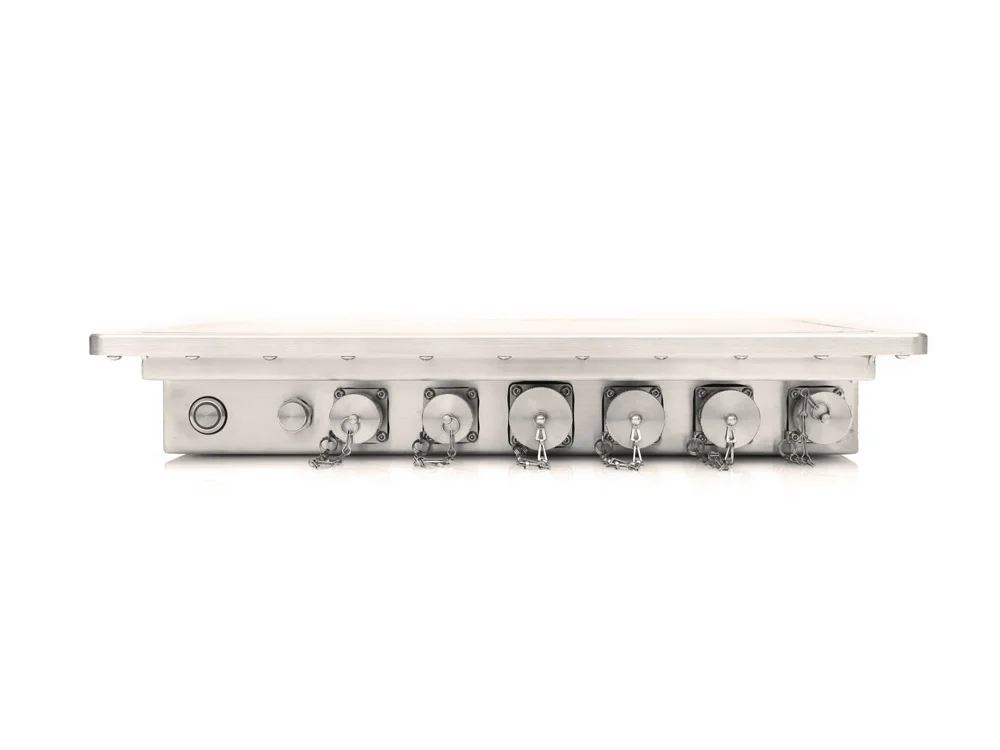

Jedes I/O nutzt ein CNC-gefertigtes Edelstahl-Anschlusssystem plus Flanschmontage mit passenden Edelstahlsteckern und Dichtkappen. Im Vergleich zu gewöhnlichen M12-Luftfahrtsteckern bietet es höhere mechanische Festigkeit, Dichtungszuverlässigkeit und Korrosionsbeständigkeit und ist voll für IP67- / IP69K-Hochdruck-Heißwasser-Washdown-Umgebungen geeignet.

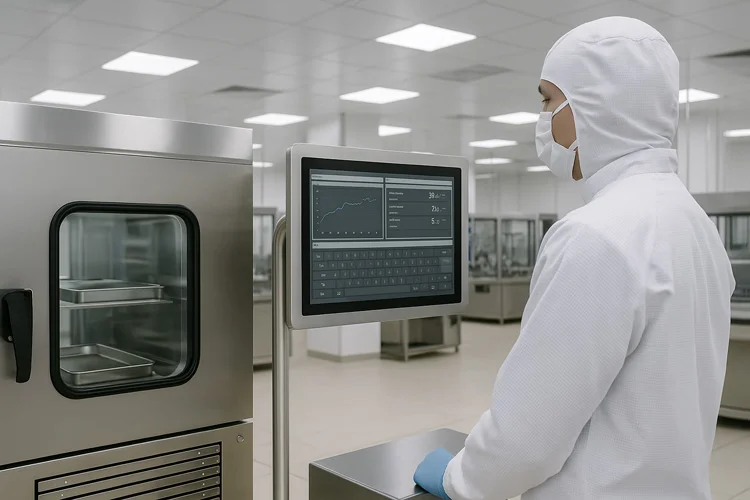

Unterstützt eingebetteten Reinraum-Panel-Mount (15-Zoll-Standardausschnitt) + Wandmontage über VESA-100×100-Edelstahlhalterung. Deckt Einsätze in Reinraum / Abfülllinie / Verpackungslinie / Inspektionsstation ab.
3-polige steckbare Phoenix-Klemme mit 9-36V-DC-Weitbereichseingang. Vierfacher Schutz gegen Überspannung / Überstrom / Verpolung / Überspannungsspitzen. Kompatibel mit 24V-Industrie-PLC-Direktversorgung und 12V-Fahrzeugmontage-Szenarien.
Basiert auf der FlexCore™-Vier-Elemente-Architektur: i-Core Smart-Core + i-Function Erweiterung + i-Connect Schnittstelle + Smart-Thermal-Management. Langfristige Display-Verfügbarkeit, Mainboard bei Bedarf aufrüstbar.
Vier koordinierte Schutzmechanismen: ① Stromschutz + ② Notstromversorgung + ③ Start-Stopp-Steuerung + ④ System-Selbstwiederherstellung. Stromausfall beschädigt keine kritischen Chargendaten und hält die HACCP-Rückverfolgbarkeitskette lückenlos.
Native Windows-7-Unterstützung, ebenso kompatibel mit Windows 10 und gängigem Linux, erfüllt Kompatibilitätsanforderungen von Pharma-Altsystem-MES.
Datenblatt-Version V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Schwankungen am Chipmarkt können sich Schlüsselchips ändern; die endgültige Konfiguration ist mit dem Vertrieb zu bestätigen.
| Parameter | Spezifikation |
|---|---|
| Prozessor | Intel® Celeron® J1900 |
| Kerne | 4 |
| Threads | 4 |
| Taktfrequenz | 2.0~2.42 GHz |
| Cache | 2 MB L2 Cache |
| TDP | 10W |
| Grafik | Intel HD Graphics |
| Arbeitsspeicher | DDR3L 4~8 GB |
| Speicher | 1× mSATA SSD |
| Parameter | Spezifikation |
|---|---|
| USB 2.0 | 2 |
| RS232 | 1 |
| RS485 | 1 |
| Gigabit-Ethernet | 2 × LAN |
| Audio | 3.5mm TRRS |
| Wi-Fi (optional) | Dualband-2.4G/5G-Funkkarte |
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 1-reihige 3-polige steckbare Klemme, unterstützt 9~36V-DC-Weitbereichseingang |
| ATX-Schalter | 1× ATX-Netzschalter |
| Boot-Modus | AT/ATX-Modus-Umschaltung (integriert) |
| Parameter | Spezifikation |
|---|---|

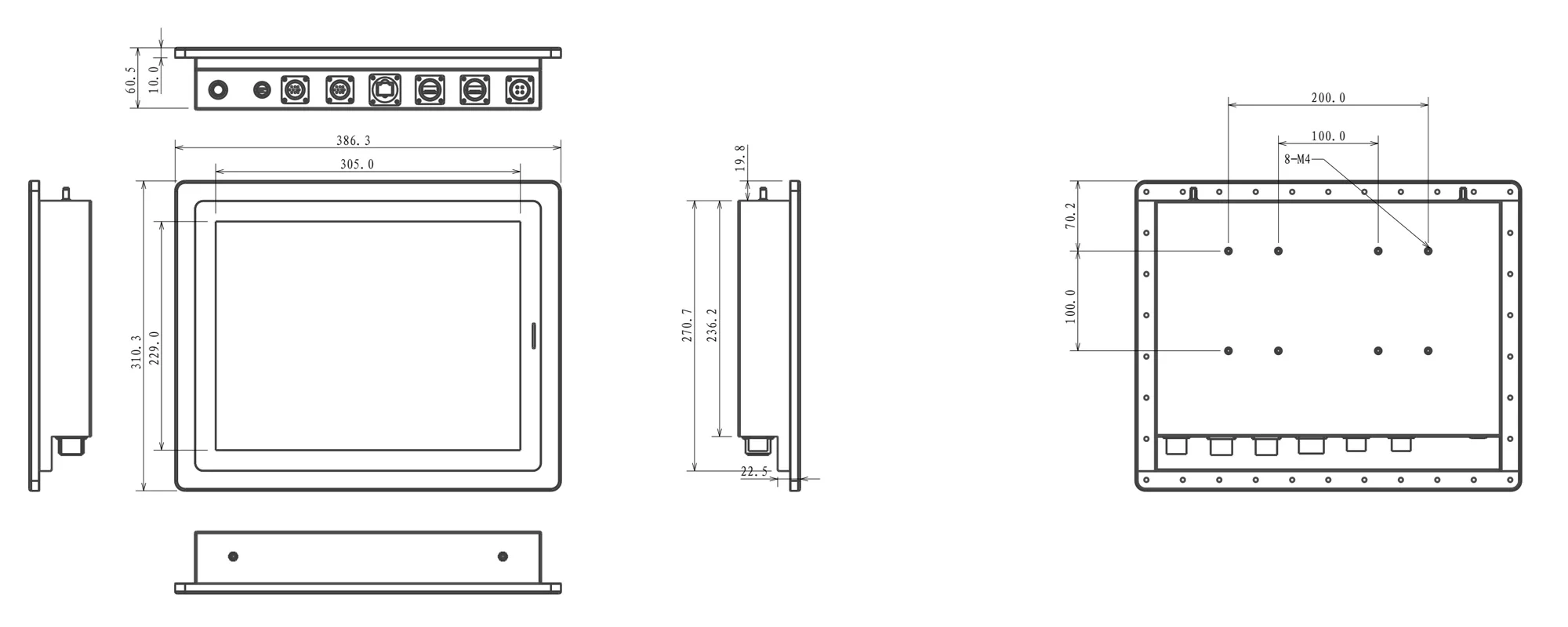

| Abmessungen | 386.3 (B) × 310.3 (T) × 60.5 (H) mm |
| Gewicht | 10 KG netto |
| Gehäusematerial | 304/316 Edelstahl |
| Mechanische Struktur | Blechkonstruktion |
| Montage | Einbau-Panel-Mount / VESA-100×100-Wandmontage |
| Reset-Schalter | 1× Reset-Schalter |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 60.000 Std. |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereichstemperatur -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereichstemperatur -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMV | CE、FCC（EN 55032 & EN 55035） |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 15 Zoll (4:3) |
| Displaytyp | XGA TFT LED LCD |
| Auflösung | 1024 × 768 |
| Farben | 16,2 Mio. |
| Helligkeit | 350 cd/m² |
| Kontrast | 500:1 |
| Backlight-Lebensdauer | 50.000 Std. |
| Touch-Typ | Projiziert-kapazitiver Touch (P-CAP), 10-Punkt |
| Touch-Schutzart | IP67 (Gesamteinheit) |
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 7 / Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot-LOGO / OEM |

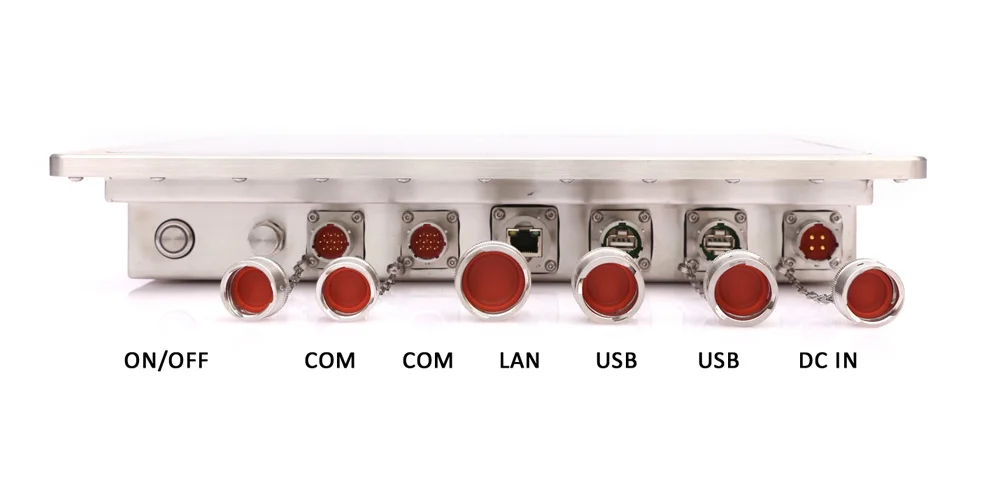

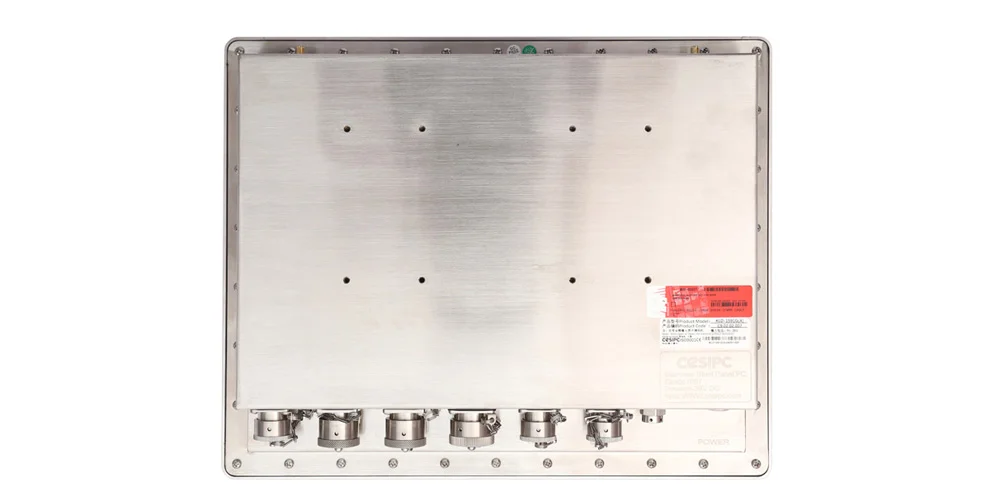

Jedes I/O nutzt einen CNC-gefertigten Edelstahl-Anschluss (kein gewöhnlicher M12-Luftfahrtstecker) plus Flanschmontage und passende Edelstahlstecker und Dichtkappen, was dem gesamten Gehäuse IP69K-Schutz ohne tote Ecken verleiht. Die Frontblende bleibt eine durchgehende Edelstahloberfläche, alle Anschlüsse werden über seitliche / untere Anschlussausgänge geführt.
15-Zoll-Standardausschnittmaße · eingebettete Reinraummontage + Wandmontage über VESA-100×100-Edelstahlhalterung.
Edelstahlgüte (304 / 316), I/O-Konfiguration und 3-A- / EHEDG-Zertifizierung werden projektspezifisch angepasst — bitte mit dem Vertrieb bestätigen.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C5.02.08.025 | WPC-S1562A-G | Intel® Celeron® J1900 | 4GB DDR3 | SSD 128GB |
| 02 | C5.02.08.026 | WPC-S1562A-G | Intel® Celeron® J1900 | 8GB DDR3 | SSD 128GB |
Hinweis: Aufgrund von Marktschwankungen können sich Schlüsselchips wie CPU, Arbeitsspeicher und Speicher ändern. 304 / 316 Edelstahlgüte und 3-A- / EHEDG-Zertifizierung werden projektspezifisch angepasst — bitte wenden Sie sich für Details an unser Vertriebsteam.

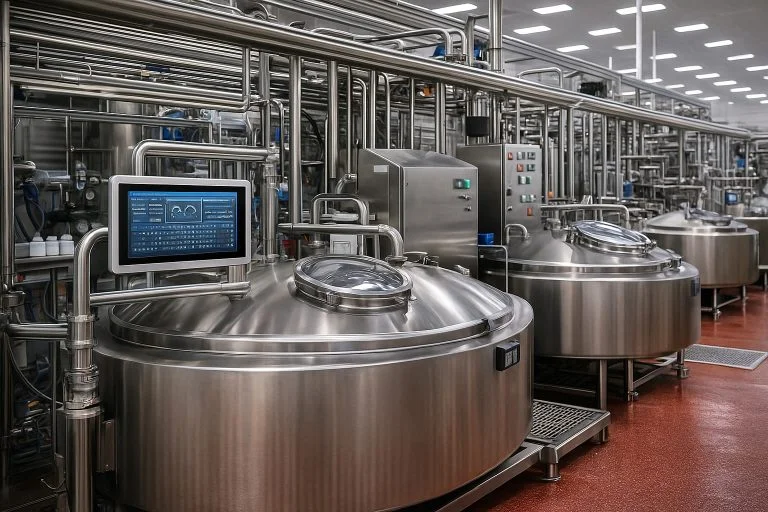

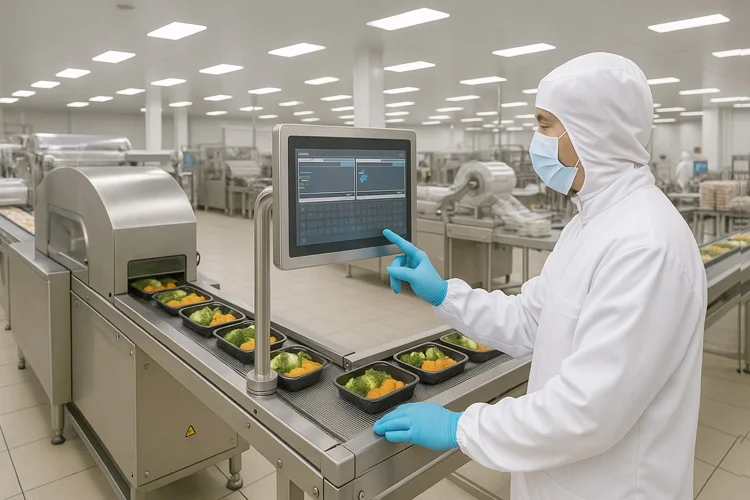

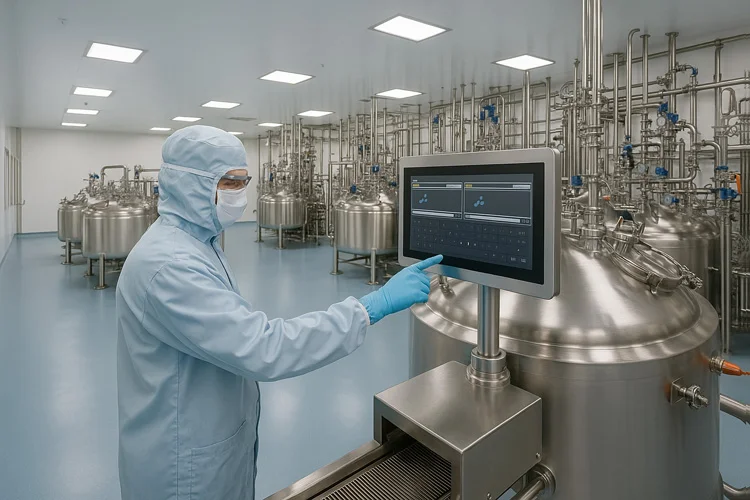

Auf Basis von IP69K-Schutz der Gesamteinheit + 304/316 Edelstahlgehäuse + lebensmittelechter Versiegelung ist der WPC-S1562A-G für die folgenden Hochhygiene-Szenarien konzipiert.
Nennen Sie uns Ihren Projekthintergrund (Lebensmittel / Pharma / Meeresfrüchte / Molkerei), die Edelstahlgüte (304 / 316), Ihre Zertifizierungsanforderungen (3-A / EHEDG / FDA) und die Bestellmenge — unsere Ingenieure antworten innerhalb von 24 Stunden mit vollständigem Datenblatt + Angebot + Musterbewertungsplan.
