10 Zoll P-CAP kapazitiver 10-Punkt-Touch + 304/316 Edelstahl vollständig versiegeltes Gehäuse + IP69K Schutz der Gesamteinheit, ein hygienischer Industrie-Touch-Panel-PC mit Intel® Core™ der 10. Generation
Der WPC-S1092A-G ist ein 10-Zoll-Industrie-Panel-PC der G-Serie aus Volledelstahl mit IP69K-Washdown-Schutz für Lebensmittelverarbeitung, Molkerei, Fleischverarbeitung, Pharmazie und hygienische Washdown-Zonen. Die Gesamteinheit verwendet eine vollständig versiegelte Edelstahlstruktur aus SUS304 / SUS316 mit IP67- / IP69K-Doppelschutz und hält Hochtemperatur-Hochdruck-Wasserwaschungen, Schaumreinigung und häufiger Desinfektion stand, um strenge Hygieneanforderungen zu erfüllen. Angetrieben von Intel® Core™ i3 / i5 / i7 der 10. Generation, vereint er Leistung, stabilen Betrieb und Langzeitverfügbarkeit. Das 10-Zoll-4:3-Design eignet sich für geräteseitige HMI, Linienbedienung und Steuerung vor Ort — eine zuverlässige Lösung für die Mensch-Maschine-Interaktion und Gerätesteuerung in Washdown-Zonen.
304/316 Edelstahl-Vollgehäuse + IP69K Schutz der Gesamteinheit + P-CAP-Touch — die industrielle HMI-Standardlösung für die Konformität in Washdown-Zonen der Lebensmittel- und Pharmaindustrie.
IP69K-Schutzart der Gesamteinheit hält der direkten Washdown-Reinigung mit 80 °C / 100 bar Hochdruck-Heißwasser stand. Konzipiert für die tägliche Tiefenreinigung in Washdown-Zonen in Lebensmittel-, Pharma-, Meeresfrüchte- und Molkereibereichen, erfüllt EHEDG- / 3-A-Hygienestandards.
304 / 316 lebensmittelechte einteilige Edelstahl-Blechstruktur, vollständig versiegelt ohne tote Ecken und ohne schmutzfangende Spalten. Die spiegelgebürstete Oberfläche widersteht Korrosion und chemischen Reinigungsmitteln (Hypochlorit, Wasserstoffperoxid, quartäre Ammoniumverbindungen) und bleibt bei langfristigem Kontakt mit Sole, Säuren und Laugen rostfrei.
Projiziert-kapazitiver Touch (P-CAP) mit 10-Punkt-Multitouch, unterstützt Bedienung mit nassen Händen und Handschuhen. XGA TFT LED LCD 1024 × 768 Industriepanel, 350 cd/m² Helligkeit, AG-Entspiegelung, 50.000 Stunden Backlight-Lebensdauer.
Intel® Core™ i3-10110U / i5-10210U / i7-10510U in drei Stufen. U-Serie mit geringer Leistungsaufnahme, die Leistung und Effizienz vereint.
Kompatibel mit FDA-lebensmittelechten Materialien + ISO 22000 Lebensmittelsicherheits-Managementsystem. Geeignet für kritische Compliance-Szenarien wie GMP-Pharmalinien / HACCP-Lebensmittelsicherheitsmanagement / 3-A-Molkereistandards.

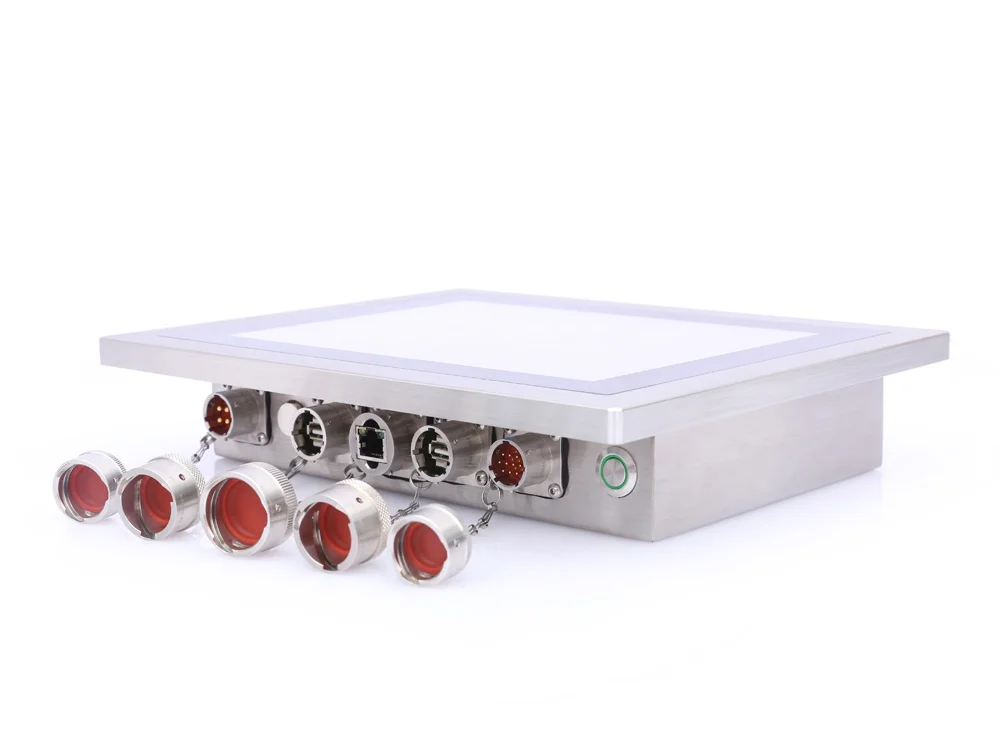

Jeder I/O verwendet ein CNC-gefrästes Edelstahl-Anschlusssystem samt Flanschmontage mit passenden Edelstahl-Steckern und Dichtkappen. Im Vergleich zu gewöhnlichen M12-Aviation-Steckern bietet es höhere mechanische Festigkeit, Dichtungszuverlässigkeit und Korrosionsbeständigkeit und ist voll für IP67- / IP69K-Hochdruck-Heißwasser-Washdown-Umgebungen geeignet.
Unterstützt reinraumtauglichen Panel-Einbau (10" Standardausschnitt) + Wandmontage mit VESA 100×100 Edelstahl-Halterung. Deckt Einsätze in Reinraum / Abfülllinie / Verpackungslinie / Inspektionsstation ab.
3-polige steckbare Phoenix-Klemme mit 9-36V DC Weitbereichseingang. Vierfacher Schutz gegen Überspannung / Überstrom / Verpolung / Überspannungsstöße. Kompatibel mit 24V-Industrie-SPS-Direktversorgung und 12V-Fahrzeugmontage-Szenarien.
Aufgebaut auf der Vier-Element-Architektur von FlexCore™: i-Core Smart-Core + i-Function Erweiterung + i-Connect Schnittstelle + Smart-Thermal-Management. Langfristige Display-Verfügbarkeit, mit bei Bedarf aufrüstbarem Mainboard.
Vier koordinierte Schutzmechanismen: ① Stromschutz + ② Notstromversorgung + ③ Start-Stopp-Steuerung + ④ System-Selbstwiederherstellung. Ein Stromausfall beschädigt keine kritischen Chargendaten und hält die HACCP-Rückverfolgungskette ununterbrochen.
Windows 10 / 11 · CentOS · Ubuntu 16.04 / 18.04 / 20.04 / 22.04. BIOS-Anpassung, Boot-LOGO und OEM unterstützt.
Datenblatt-Version V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Schwankungen am Chipmarkt können sich wichtige Chips ändern; die endgültige Konfiguration ist vom Vertrieb zu bestätigen.
| Parameter | Intel® Core™ i3-10110U | Intel® Core™ i5-10210U | Intel® Core™ i7-10510U |
|---|---|---|---|
| Prozessor | i3-10110U | i5-10210U | i7-10510U |
| Kerne | 2 | 4 | 4 |
| Threads | 4 | 8 | 8 |
| Frequenz | 2.1~4.1 GHz | 1.6~4.2 GHz | 1.8~4.9 GHz |
| Cache | 4MB | 6MB | 8MB |
| TDP | 15W | ||
| Grafik | Intel UHD Graphics 620 | ||
| Arbeitsspeicher | 4~32GB DDR4 | ||
| Speicher | 1× M.2 SSD + 1× M.2 NVMe | ||
| Parameter | Spezifikation |
|---|---|
| USB 2.0 | 2 |
| RS232 | 1 |
| RS485 | 1 |
| Gigabit Ethernet | 1 × LAN |
| Audio | 3.5mm TRRS |
| Wi-Fi (optional) | Dualband-2.4G/5G-WLAN-Karte |
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 1-reihige 3-polige steckbare Klemme, unterstützt 9~36V DC Weitbereichseingang |
| ATX-Schalter | 1× ATX-Netzschalter |
| Boot-Modus | AT/ATX-Modusschalter (integriert) |
| Parameter | Spezifikation |
|---|---|

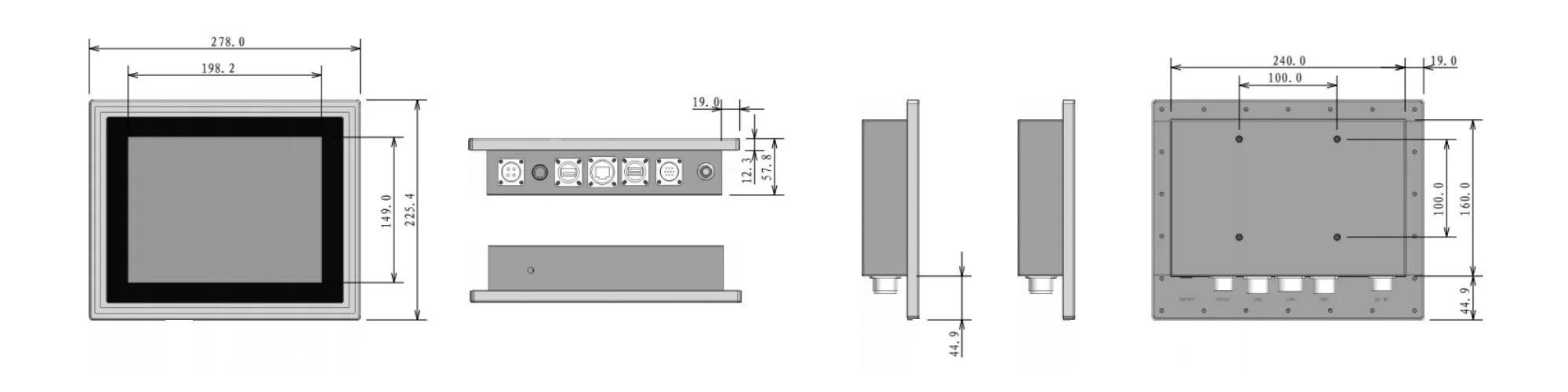

| Abmessungen | 278(B)*225.4(T)*57.8(H)mm |
| Gewicht | 4 KG netto |
| Gehäusematerial | 304/316 Edelstahl |
| Mechanische Struktur | Blechstruktur |
| Montage | Panel-Einbau / VESA 100×100 Wandmontage |
| Reset-Schalter | 1× Reset-Schalter |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 60.000 Std. |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereichstemperatur -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereichstemperatur -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMV | CE、FCC（EN 55032 & EN 55035） |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 10" (4:3) |
| Display-Typ | XGA TFT LED LCD |
| Auflösung | 1024 × 768 |
| Farben | 16.2M |
| Helligkeit | 350 cd/m² |
| Kontrast | 500:1 |
| Backlight-Lebensdauer | 50.000 Std. |
| Touch-Typ | Projiziert-kapazitiver Touch (P-CAP), 10-Punkt |
| Touch-Schutzart | IP67 (Gesamteinheit) |
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 7 / Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot LOGO / OEM |

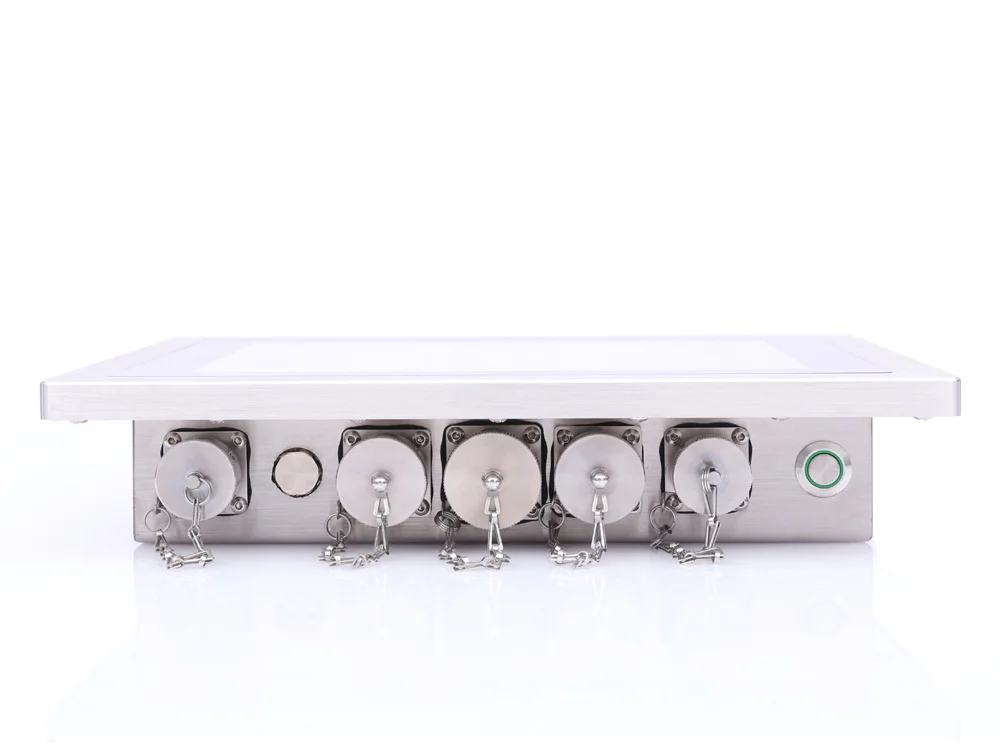

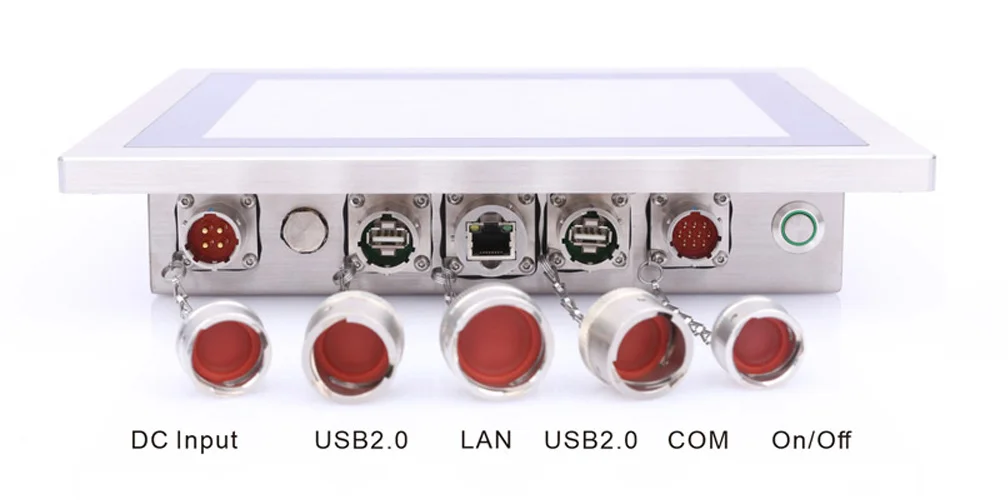

Jeder I/O verwendet einen CNC-gefrästen Edelstahl-Anschluss (kein gewöhnlicher M12-Aviation-Stecker) samt Flanschmontage sowie passende Edelstahl-Stecker und Dichtkappen, wodurch das gesamte Gehäuse einen IP69K-Schutz ohne tote Ecken erhält. Die Frontblende bleibt eine durchgehende Edelstahloberfläche, alle Anschlüsse werden über seitliche / untere Anschlussausgänge geführt.
10" Standard-Ausschnittsmaße · reinraumtauglicher Einbau + Wandmontage mit VESA 100×100 Edelstahl-Halterung.
Edelstahlgüte (304 / 316), I/O-Konfiguration und 3-A- / EHEDG-Zertifizierung werden projektspezifisch angepasst — bitte zur Bestätigung den Vertrieb kontaktieren.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C5.02.08.024 | WPC-S1092A-G | i3-10110U™，10" P-CAP | 8GB DDR4 | SSD 128GB |
| 02 | C5.02.08.024 | WPC-S1092A-G | i5-10210U™，10" P-CAP | 16GB DDR4 | SSD 256GB |
Hinweis: Aufgrund von Marktschwankungen können sich wichtige Chips wie CPU, Arbeitsspeicher und Speicher ändern. 304 / 316 Edelstahlgüte und 3-A- / EHEDG-Zertifizierung werden projektspezifisch angepasst — Einzelheiten erfahren Sie bei unserem Vertriebsteam.

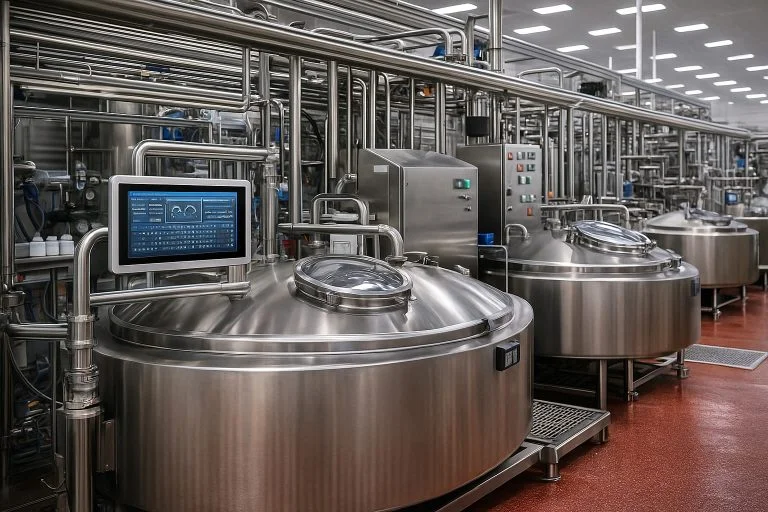

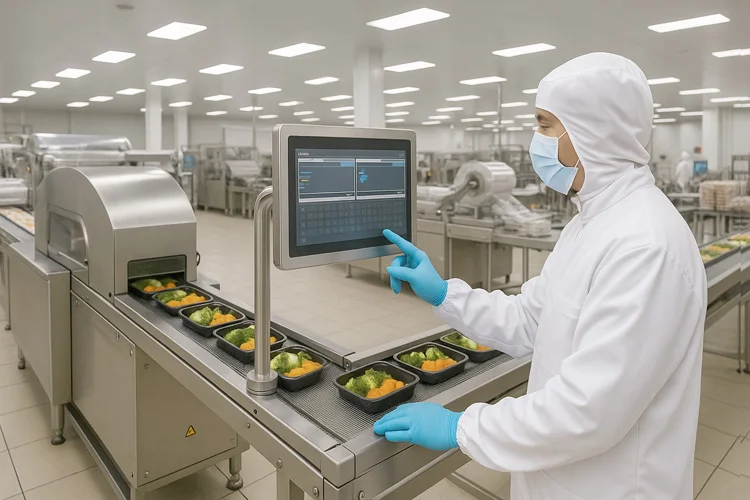

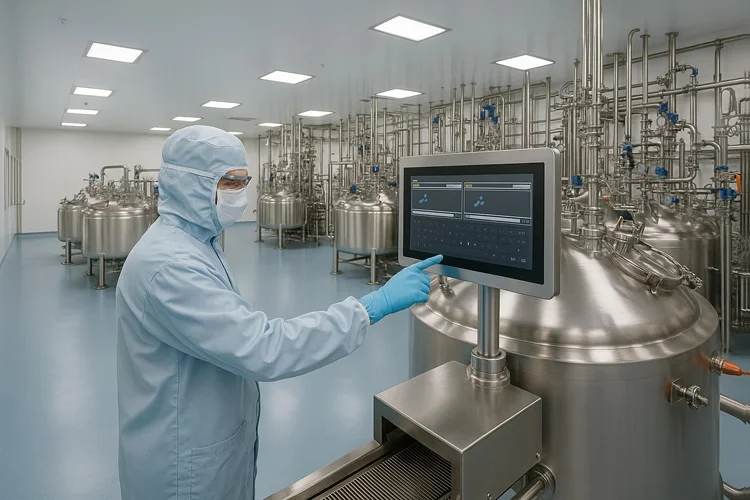

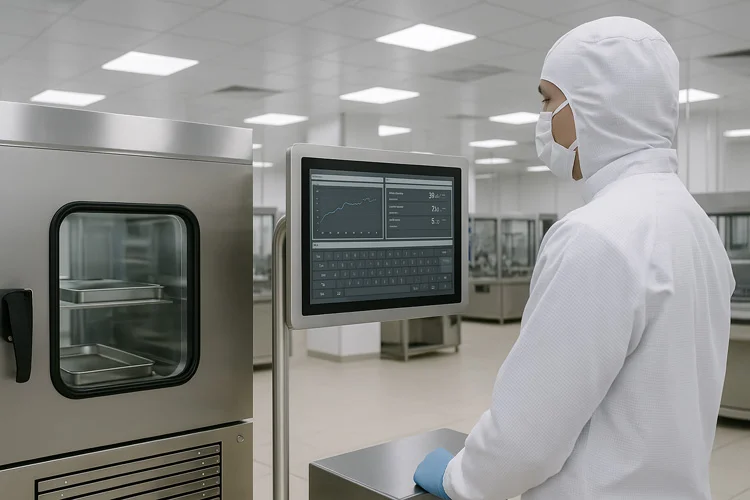

Aufgebaut auf IP69K-Schutz der Gesamteinheit + 304/316 Edelstahlgehäuse + lebensmittelechter Versiegelung, ist der WPC-S1092A-G für die folgenden Szenarien mit hohen Hygieneanforderungen konzipiert.
Teilen Sie uns Ihren Projekthintergrund (Lebensmittel / Pharma / Meeresfrüchte / Molkerei), die Edelstahlgüte (304 / 316), die Zertifizierungsanforderungen (3-A / EHEDG / FDA) und die Bestellmenge mit, und unsere Ingenieure antworten innerhalb von 24 Stunden mit einem vollständigen Datenblatt + Angebot + Musterbewertungsplan.
