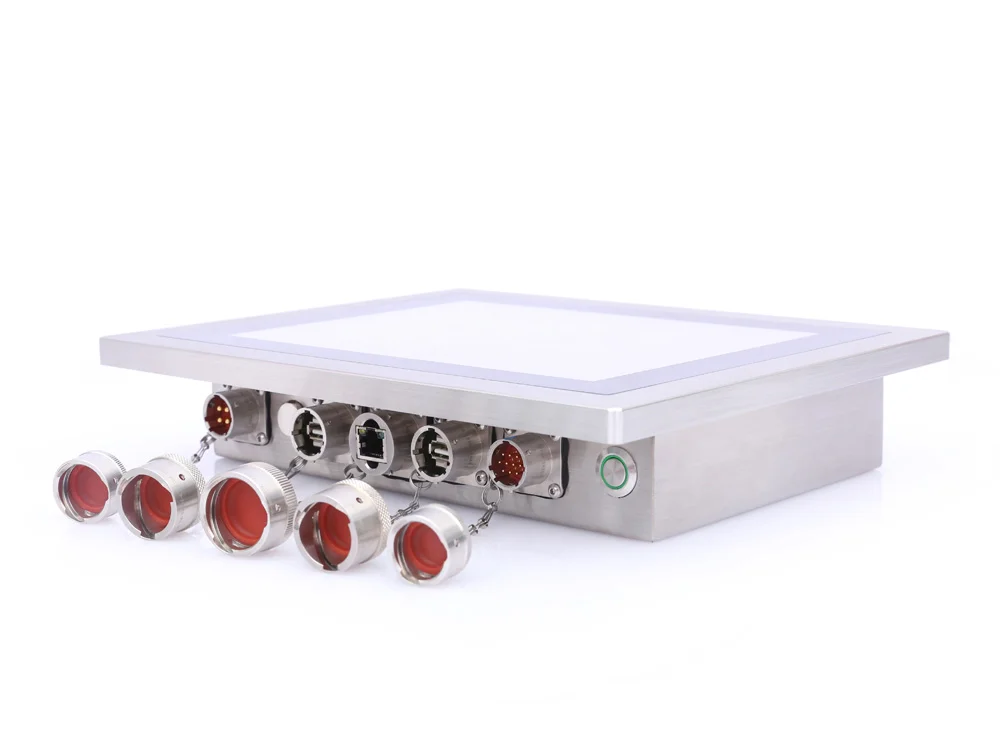

10 Zoll P-CAP 10-Punkt-kapazitiver Touch + vollständig versiegeltes Edelstahlgehäuse 304/316 + IP69K-Schutz des gesamten Geräts, ein hygienischer industrieller Touch-Panel-PC mit 12. Gen Intel® Core™
Der WPC-S1022A-G ist ein 10-Zoll-Industrie-Panel-PC der G-Serie aus Volledelstahl mit IP69K-Washdown für Lebensmittelverarbeitung, Molkerei, Fleischverarbeitung, Pharma und hygienische Washdown-Bereiche. Das gesamte Gerät verwendet eine vollständig versiegelte Edelstahlkonstruktion aus SUS304 / SUS316 mit IP67-/IP69K-Doppelschutz und hält Hochtemperatur-Hochdruck-Wasser-Washdown, Schaumreinigung und häufiger Desinfektion stand, um strenge Hygieneanforderungen zu erfüllen. Mit 12. Gen Intel® Core™ i3 / i5 / i7 verbindet er Leistung, stabilen Betrieb und langfristige Verfügbarkeit. Das 10-Zoll-4:3-Design eignet sich für geräteseitiges HMI, Linienbedienung und Vor-Ort-Steuerung — eine zuverlässige Lösung für Mensch-Maschine-Interaktion und Gerätesteuerung in Washdown-Bereichen.
Vollständiges Edelstahlgehäuse 304/316 + IP69K-Schutz des gesamten Geräts + P-CAP-Touch — die industrielle HMI-Standardlösung für die Konformität in Washdown-Bereichen von Lebensmittel/Pharma.
Die IP69K-Schutzart des gesamten Geräts hält dem direkten Washdown mit 80 °C / 100 bar Heißwasser-Hochdruck stand. Entwickelt für die tägliche Tiefenreinigung in Washdown-Bereichen in Lebensmittel-, Pharma-, Meeresfrüchte- und Molkereiproduktion, erfüllt die Hygienestandards EHEDG / 3-A.
Einteilige Blechkonstruktion aus lebensmittelechtem Edelstahl 304 / 316, vollständig versiegelt ohne tote Ecken und ohne schmutzfangende Spalten. Die spiegelnd gebürstete Oberfläche ist beständig gegen Korrosion und chemische Reinigungsmittel (Hypochlorit, Wasserstoffperoxid, quaternäre Ammoniumverbindungen) und bleibt bei langfristigem Kontakt mit Salzlake, Säuren und Laugen rostfrei.
Projiziert-kapazitiver Touch (P-CAP) mit 10-Punkt-Multitouch, unterstützt Touch mit nassen Händen und Bedienung mit Handschuhen. XGA TFT LED LCD 1024 × 768 Industriedisplay, 350 cd/m² Helligkeit, AG-Entspiegelung, 50.000 Stunden Hintergrundbeleuchtungslebensdauer.
Intel® Core™ i3-1215U / i5-1235U / i7-1255U in drei Stufen. Bis zu 10C12T-Leistungscluster mit integrierter Iris-Xe-Grafik.
Kompatibel mit FDA-lebensmittelechten Materialien + ISO-22000-Lebensmittelsicherheitsmanagementsystem. Geeignet für kritische Konformitätsszenarien wie GMP-Pharmalinien / HACCP-Lebensmittelsicherheitsmanagement / 3-A-Molkereistandards.
Jedes I/O verwendet ein CNC-gefrästes Edelstahlanschlusssystem plus Flanschmontage, mit passenden Edelstahlsteckern und Dichtkappen. Im Vergleich zu gewöhnlichen M12-Luftfahrtsteckern bietet es höhere mechanische Festigkeit, Dichtigkeitszuverlässigkeit und Korrosionsbeständigkeit und eignet sich vollständig für IP67-/IP69K-Heißwasser-Hochdruck-Washdown-Umgebungen.
Unterstützt Reinraum-Einbaumontage (10 Zoll Standardausschnitt) + Wandmontage mit VESA-100×100-Edelstahlhalterung. Deckt Einsätze in Reinraum / Abfülllinie / Verpackungslinie / Inspektionsstation ab.
3-polige steckbare Phoenix-Klemme mit 9-36V-DC-Weitbereichseingang. Vierfachschutz gegen Überspannung / Überstrom / Verpolung / Überspannungsspitzen. Kompatibel mit 24V-Industrie-PLC-Direktversorgung und 12V-Fahrzeugmontage-Szenarien.
Basiert auf der FlexCore™-Vier-Elemente-Architektur: i-Core Smart-Core + i-Function Erweiterung + i-Connect Schnittstelle + Smart-Thermal-Management. Langfristige Display-Verfügbarkeit, mit bei Bedarf aufrüstbarem Mainboard.
Vier koordinierte Schutzmechanismen: ① Stromschutz + ② Notstromversorgung + ③ Start-Stopp-Steuerung + ④ System-Selbstwiederherstellung. Ein Stromausfall beschädigt keine kritischen Chargendaten und hält die HACCP-Rückverfolgbarkeitskette lückenlos.
Windows 10 / 11 · CentOS · Ubuntu 16.04 / 18.04 / 20.04 / 22.04. BIOS-Anpassung, Boot-LOGO und OEM unterstützt.
Datenblatt-Version V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Schwankungen am Chipmarkt können sich Schlüsselchips ändern; die endgültige Konfiguration ist durch den Vertrieb zu bestätigen.
| Parameter | Intel® Core™ i3-1215U | Intel® Core™ i5-1235U | Intel® Core™ i7-1255U |
|---|---|---|---|
| Prozessor | i3-1215U | i5-1235U | i7-1255U |
| Kerne | 6 (2P+4E) | 10 (2P+8E) | 10 (2P+8E) |
| Threads | 8 | 12 | 12 |
| Frequenz | 1.2~4.4 GHz | 1.3~4.4 GHz | 1.7~4.7 GHz |
| Cache | 10 MB L3 Cache | 12 MB L3 Cache | 12 MB L3 Cache |
| TDP | 15W | ||
| Grafik | Intel UHD Graphics (64 EUs) | Intel Iris Xe Graphics (80 EUs) | Intel Iris Xe Graphics (96 EUs) |
| Arbeitsspeicher | 8~32 GB DDR5 | ||
| Speicher | 2 × M.2 NVMe | ||
| Parameter | Spezifikation |
|---|---|
| USB 2.0 | 2 |
| RS232 | 1 |
| RS485 | 1 |
| Gigabit Ethernet | 1 × LAN |
| Audio | 3.5mm TRRS |
| Wi-Fi (optional) | Dualband-2.4G/5G-WLAN-Karte |
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 1-reihige 3-polige steckbare Klemme, unterstützt 9~36V-DC-Weitbereichseingang |
| ATX-Schalter | 1× ATX-Netzschalter |
| Boot-Modus | AT/ATX-Modusschalter (integriert) |
| Parameter | Spezifikation |
|---|---|
| Abmessungen | 278(B)*225.4(T)*57.8(H)mm |
| Gewicht | 4 KG netto |
| Gehäusematerial | Edelstahl 304/316 |
| Mechanische Struktur | Blechkonstruktion |
| Montage | Einbaumontage / VESA-100×100-Wandmontage |
| Reset-Schalter | 1× Reset-Schalter |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 60.000 Std. |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereichstemperatur -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereichstemperatur -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMC | CE、FCC（EN 55032 & EN 55035） |
| EMC Harmonics | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 10 Zoll (4:3) |
| Displaytyp | XGA TFT LED LCD |
| Auflösung | 1024 × 768 |
| Farben | 16.2M |
| Helligkeit | 350 cd/m² |
| Kontrast | 500:1 |
| Hintergrundbeleuchtungslebensdauer | 50.000 Std. |
| Touch-Typ | Projiziert-kapazitiver Touch (P-CAP), 10-Punkt |
| Touch-Schutzart | IP67 (gesamtes Gerät) |
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 7 / Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot-LOGO / OEM |

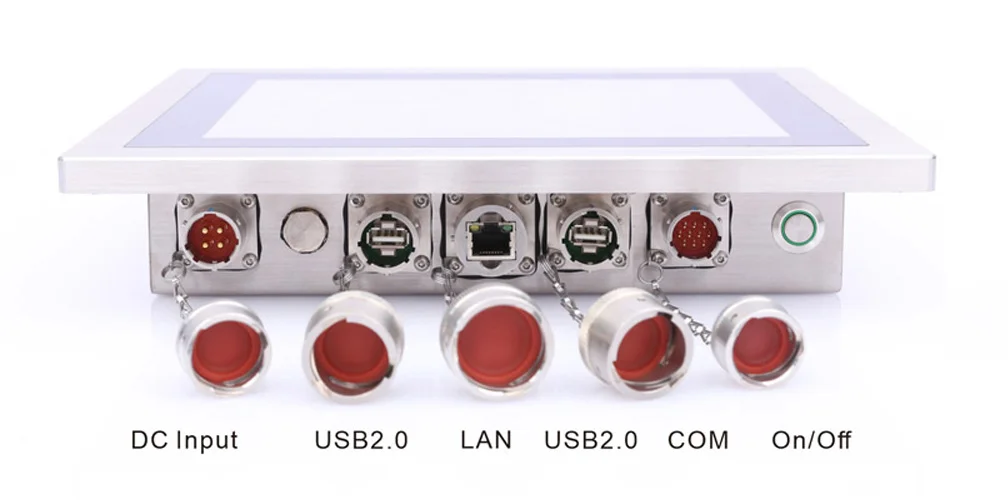

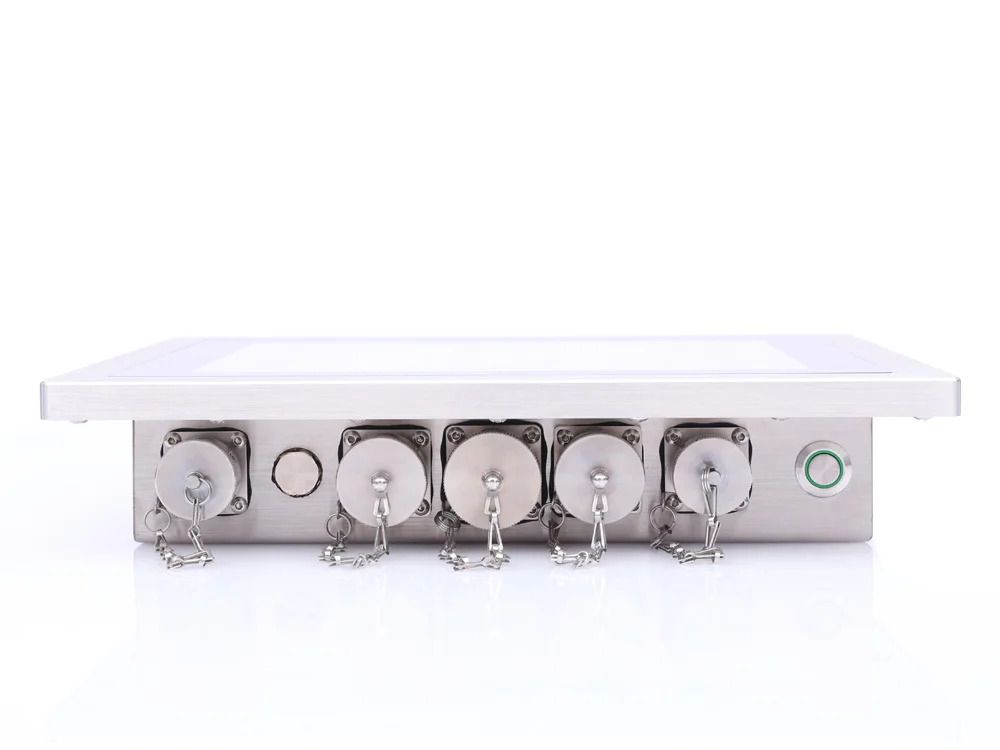

Jedes I/O verwendet einen CNC-gefrästen Edelstahlanschluss (kein gewöhnlicher M12-Luftfahrtstecker) plus Flanschmontage und passende Edelstahlstecker und Dichtkappen, wodurch das gesamte Gehäuse IP69K-Schutz ohne tote Ecken erhält. Die Frontblende bleibt eine durchgehende Edelstahloberfläche, alle Anschlüsse werden über seitliche / untere Anschlussauslässe geführt.

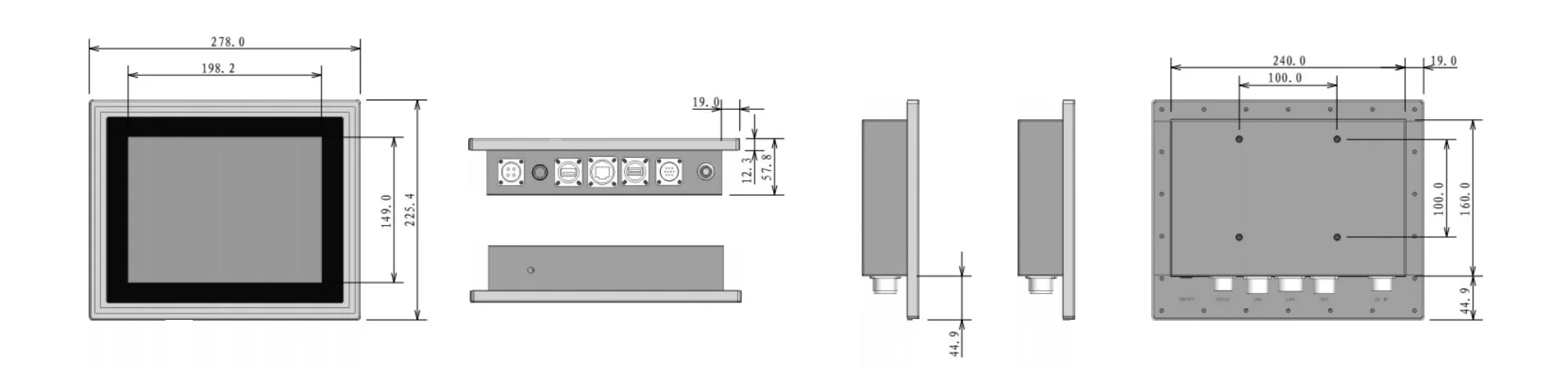

10-Zoll-Standardausschnittmaße · Reinraum-Einbaumontage + Wandmontage mit VESA-100×100-Edelstahlhalterung.
Edelstahlgüte (304 / 316), I/O-Konfiguration und 3-A-/EHEDG-Zertifizierung werden projektspezifisch angepasst — bitte zur Bestätigung den Vertrieb kontaktieren.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C5.02.08.020 | WPC-S1022A-G | Intel® i3-1215U，10 Zoll P-CAP | 8GB DDR5 | SSD 128GB |
| 02 | C5.02.08.021 | WPC-S1022A-G | Intel® i5-1235U，10 Zoll P-CAP | 8GB DDR5 | SSD 128GB |
Hinweis: Aufgrund von Marktschwankungen können sich Schlüsselchips wie CPU, Arbeitsspeicher und Speicher ändern. Edelstahlgüte 304 / 316 und 3-A-/EHEDG-Zertifizierung werden projektspezifisch angepasst — für Details wenden Sie sich bitte an unser Vertriebsteam.

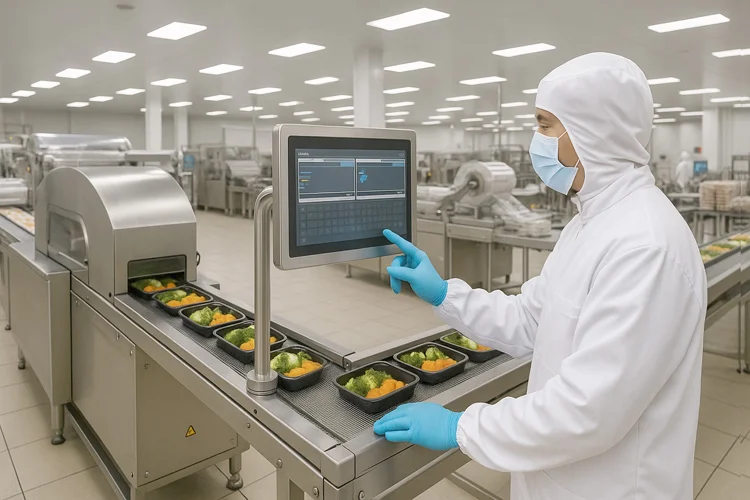

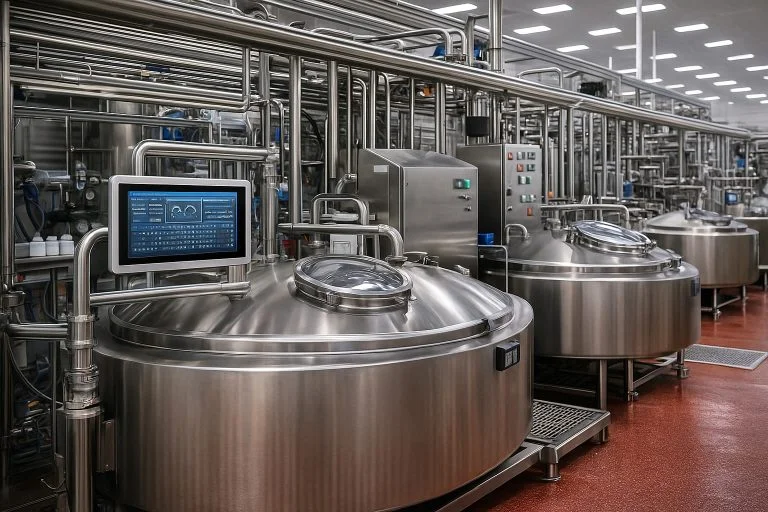

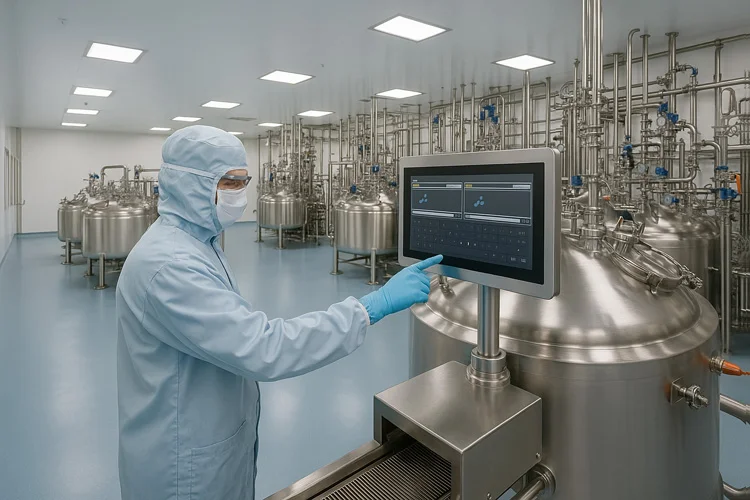

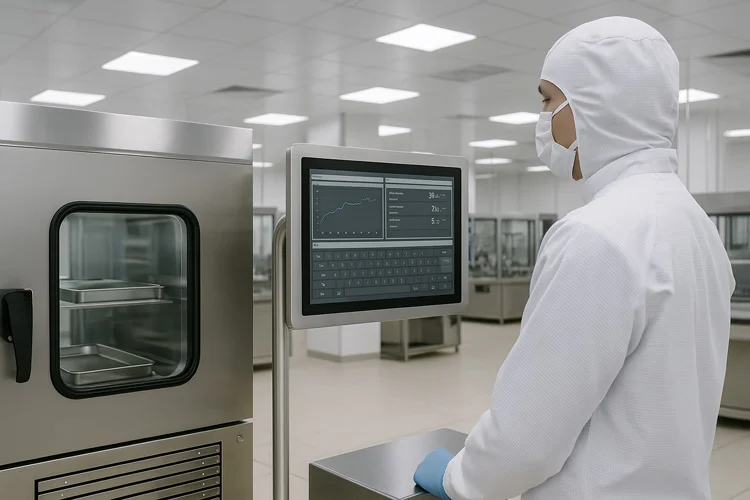

Mit IP69K-Schutz des gesamten Geräts + Edelstahlgehäuse 304/316 + lebensmittelechter Versiegelung ist der WPC-S1022A-G für die folgenden hochhygienischen Szenarien ausgelegt.
Nennen Sie uns Ihren Projekthintergrund (Lebensmittel / Pharma / Meeresfrüchte / Molkerei), die Edelstahlgüte (304 / 316), die Zertifizierungsanforderungen (3-A / EHEDG / FDA) und die Bestellmenge, und unsere Ingenieure antworten innerhalb von 24 Stunden mit einem vollständigen Datenblatt + Angebot + Plan zur Musterbewertung.
