Intel® Core™ 10. Generation Industrie-Panel-PC mit 21,5 Zoll Breitbild-P-CAP-10-Punkt-Multitouch und IP65-Frontblende
Der CESIPC EPC-W2192A Industrie-Panel-PC ist eine äußerst zuverlässige Embedded-Computing-Plattform für unbeaufsichtigte Multi-Schnittstellen-Anwendungen in der Produktion. Er verfügt über ein 21,5 Zoll 16:9 FHD TFT LED LCD in Industriequalität mit 1920×1080, projiziert-kapazitivem P-CAP 10-Punkt-Touch und einer IP65-zertifizierten Frontblende — geeignet für anspruchsvolle Umgebungen in Fabrik, Lager und Transport. Aufgebaut auf der modularen EPC-309A-Architektur mit Intel® Core™ i3/i5/i7 Prozessoren der 10. Generation, bietet er zwei Gigabit-Ethernet-Ports und umfangreiches Industrie-I/O sowie Unterstützung für 9-36V Weitbereich-Gleichstromversorgung. Die Kombination aus modularer FlexCore™ Architektur und SafeCore™ Zuverlässigkeitstechnologie sorgt für hohe Wartungsfreundlichkeit und Langzeitzuverlässigkeit bei Industriesteuerung, Datenerfassung und HMI-Anwendungen.
21,5 Zoll Breitbild-P-CAP-Touchscreen + IP65-Frontblende + FlexCore™ Modularität — die Standardlösung für industrielle HMI und Visualisierung vor Ort.
Projiziert-kapazitiv (P-CAP) mit 10-Punkt-Multitouch, FHD TFT LED LCD mit 1920 × 1080, 300-350 cd/m² Standard-Industrie-Display (500-1000 nits High-Bright optional). 50.000 Stunden Hintergrundbeleuchtungs-Lebensdauer.
IP65-zertifizierter Frontblenden-Schutz mit einer Struktur aus hochfester 6061-Aluminiumlegierung + Blech. Widersteht Staub, Öl und Washdown-Spritzwasser in der Produktion für langfristig stabilen Betrieb.
Drei Optionen: Intel® Core™ i3-10110U / i5-10210U / i7-10510U. Das stromsparende U-Serie-Design vereint Leistung und Energieeffizienz.
Unterstützt Panel-Mount-Einbau (21,5 Zoll Breitbild-Standardausschnitt) und VESA 75×75 Wandmontage. Beide Methoden decken Schrankeinbau und eigenständige Wandmontage ab.
Getrenntes Touchscreen- und Mainboard-Design: Das Display bleibt langfristig verfügbar, während das Mainboard projektbezogen aufgerüstet wird. Ein Formfaktor deckt CPU-Varianten von i3 bis i7 / J1900 bis J6412 ab und senkt die Wartungskosten durch einen Plattformansatz.
4× USB 3.0 + 2× USB 2.0 + 4× RS-232 + 2× RS-485 + 2× GbE + HDMI + VGA + Audio. Hochdichtes Multi-Seriell-Layout.
1× Mini-PCIe-Steckplatz für ein optionales Dualband-Wi-Fi- / Bluetooth- / 4G- / 5G-Modul, ideal für drahtlose Vernetzung und Fernüberwachung in der Produktion.
3-polige steckbare Phoenix-Klemme mit 9-36V DC Weitbereichseingang. Vierfacher Schutz gegen Überspannung, Überstrom, Verpolung und Surge.
Druckguss-Kühlkörper mit Rippen aus hochfester 6061-Aluminiumlegierung mit null beweglichen Teilen — wartungsfrei, staub- und vibrationsbeständig.
Aufgebaut auf der FlexCore™ Vier-Elemente-Architektur: i-Core Compute-Board + i-Function Erweiterung + i-Connect Schnittstelle + Smart Thermal Management. Einheitliche Schnittstelle, Struktur und Stromversorgung bei freier Erweiterbarkeit.
Vier abgestimmte Schutzmechanismen: ① Stromschutz (Überspannung / Überstrom / Verpolung / Surge) + ② Notstrom (intelligente Lithium-Batterie-Überbrückung) + ③ Stromsteuerung (Auto-Einschaltung) + ④ Selbstwiederherstellung (Watchdog + Fehlerneustart).
Datenblatt-Version V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Marktschwankungen bei Chips können sich Schlüsselkomponenten ändern; bitte mit dem Vertrieb bestätigen.
| Parameter | Intel® Core™ i3-10110U | Intel® Core™ i5-10210U | Intel® Core™ i7-10510U |
|---|---|---|---|
| Prozessor | i3-10110U | i5-10210U | i7-10510U |
| Kerne | 2 | 4 | 4 |
| Threads | 4 | 8 | 8 |
| Frequenz | 2,1~4,1 GHz | 1,6~4,2 GHz | 1,8~4,9 GHz |
| Cache | 4MB | 6MB | 8MB |
| TDP | 15W | ||
| Grafik | Intel UHD Graphics 620 | ||
| Arbeitsspeicher | 4~32GB DDR4 | ||
| Speicher | 1× M.2 SSD + 1× M.2 NVMe | ||
| Parameter | Spezifikation |
|---|---|
| USB 2.0 | 2 |
| USB 3.0 | 4 |
| RS232 | 4 |
| RS485 | 2 |
| VGA | 1 |
| HDMI | 1 |
| Gigabit Ethernet | 2 × Intel I210 |
| Audio | 3,5mm TRRS |
| Wi-Fi (optional) | Dualband 2.4G/5G Wi-Fi-Modul |
| 4G/5G (optional) | 4G/5G LTE Multi-Carrier (optional) |
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 3-polige steckbare Klemmleiste, 9~36V DC Weitbereichseingang |
| ATX-Schalter | 1× ATX-Netzschalter |
| Boot-Modus | AT/ATX-Modus-Umschaltung (integriert) |
| Parameter | Spezifikation |
|---|---|
| Abmessungen | 534,6 (B) × 326,1 (H) × 75,1 (T) mm |
| Einbaumaße | 516,6 (B) × 308,1 (H) mm (Panel-Ausschnitt) |
| Gewicht | 6,75 kg Nettogewicht |
| Gehäusematerial | Hochfeste 6061-Aluminiumlegierung |
| Mechanische Struktur | Aluminium-Strangpressprofil + Blechstruktur |
| Montage | Panel-Mount / VESA 75×75 Wandmontage |
| Reset-Schalter | 1× Reset-Schalter |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 60.000 Std. |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60°C (Weitbereichstemperatur -40~80°C optional) |
| Lagertemperatur | -10~70°C (Weitbereichstemperatur -40~80°C optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMC | CE、FCC（EN 55032 & EN 55035） |
| EMC Harmonics | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 21,5" (16:9) |
| Display-Typ | FHD TFT LED LCD |
| Auflösung | 1920 × 1080 |
| Farben | 16,7 Mio. |
| Helligkeit | 350 cd/m² |
| Kontrastverhältnis | 500:1 |
| Lebensdauer Hintergrundbeleuchtung | 50.000 Std. |
| Touch-Technologie | Projiziert-kapazitiv (P-CAP), 10-Punkt |
| Touch-Schutzart | IP65 (Frontblende) |
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot LOGO / OEM |

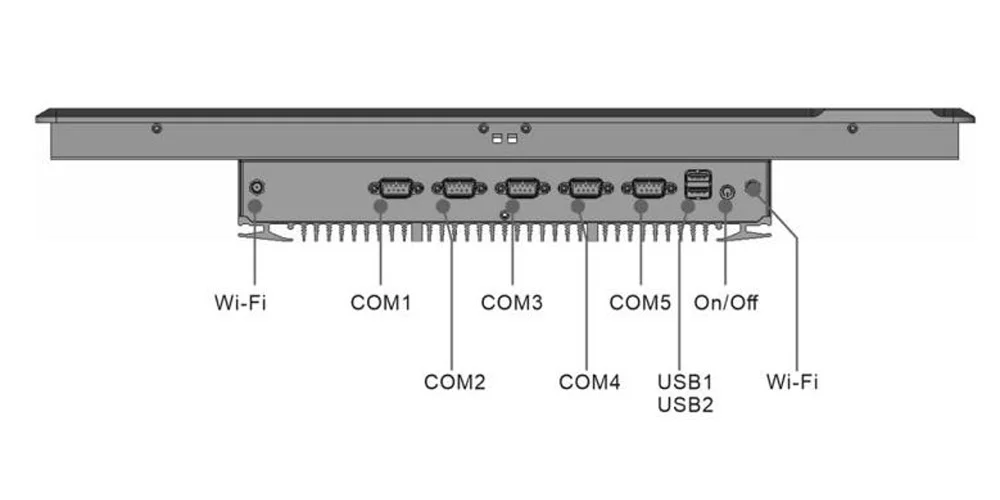

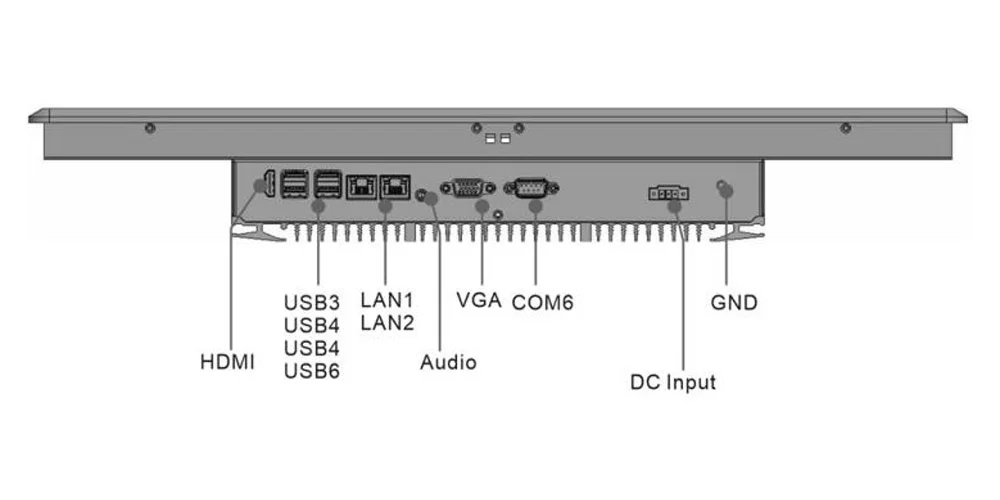

Das gesamte I/O ist auf der Rückseite konzentriert, sodass die Frontblende eine saubere IP65-Oberfläche für einen einfachen Panel-Mount-Konsoleneinbau bleibt.

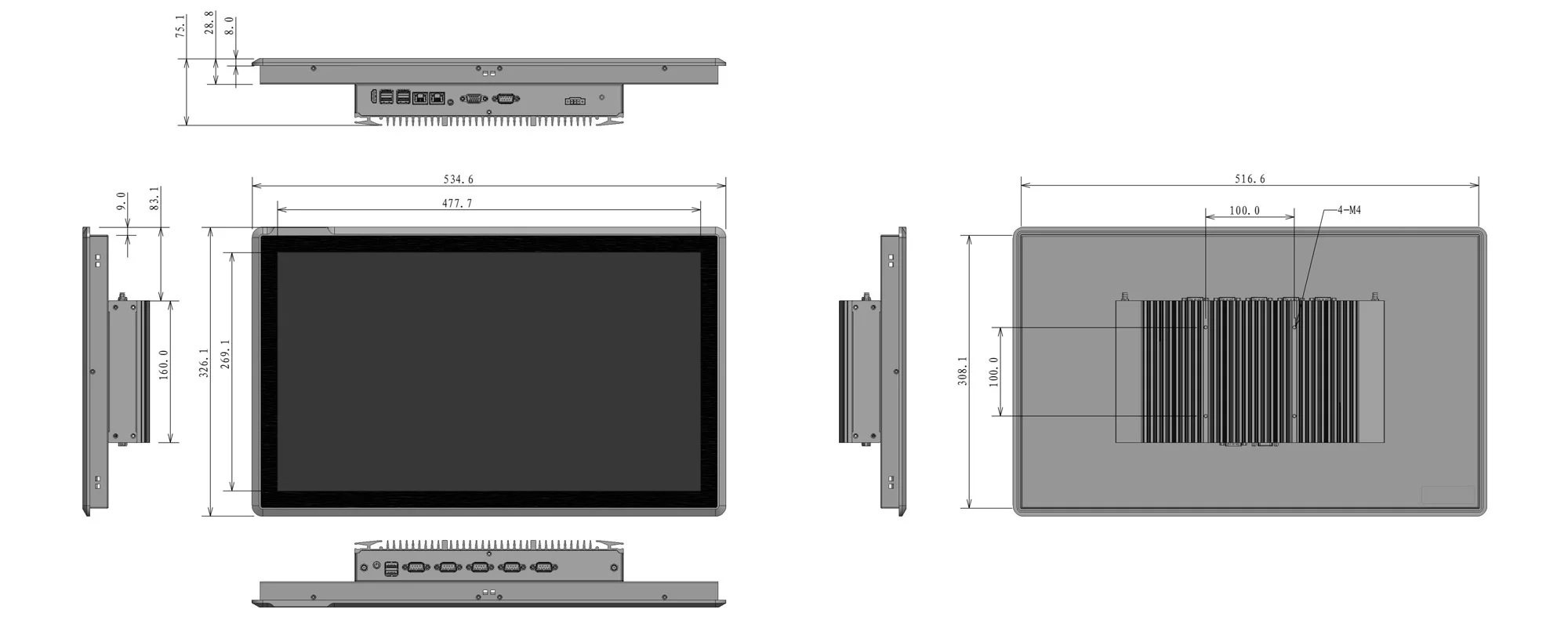

21,5 Zoll Breitbild-Standardausschnitt · Panel-Mount + VESA 75×75 Doppel-Montage.
Die folgenden Standardkonfigurationen können direkt bestellt werden. Für kundenspezifische CPU / Arbeitsspeicher / Speicher / I/O-Boards kontaktieren Sie bitte den Vertrieb.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C20.08.09.001 | EPC-W2192A | Intel® Core™ i3-10110U，21,5" P-CAP | 8GB DDR4 | SSD 128GB |
| 02 | C20.08.09.002 | EPC-W2192A | Intel® Core™ i5-10210U，21,5" P-CAP | 16GB DDR4 | SSD 256GB |
| 03 | C20.08.09.003 | EPC-W2192A | Intel® Core™ i7-10510U，21,5" P-CAP | 32GB DDR4 | SSD 512GB |
Hinweis: Aufgrund von Marktschwankungen können sich Schlüsselkomponenten wie CPU, Arbeitsspeicher und Speicher ändern. Bitte bestätigen Sie die genaue Konfiguration mit unserem Vertriebsteam.
Mit seinem 21,5 Zoll Breitbild-P-CAP-Touch, IP65-Schutz und Multi-Seriell-Erweiterung wird der EPC-W2192A in den folgenden vier industriellen Szenarien breit eingesetzt.
Teilen Sie uns Ihren Projekthintergrund, Bildschirmgröße, I/O- und Stromanforderungen sowie die Bestellmenge mit. Unsere Ingenieure antworten innerhalb von 24 Stunden mit vollständigem Datenblatt, Angebot und Muster-Evaluierungsplan.
