12th Gen Intel® Core™ Industrie-Panel-PC mit 15,6 Zoll Widescreen-P-CAP-10-Punkt-Kapazitiv-Touchscreen und IP65-Frontblende
Der CESIPC EPC-W1522A Industrie-Panel-PC ist eine hochzuverlässige Embedded-Computing-Plattform für mehrschnittstellen-basierte, unbeaufsichtigte Anwendungen in der Fertigung. Er verfügt über ein 15,6 Zoll 16:9 industrietaugliches FHD-TFT-LED-LCD mit 1920×1080, projiziert-kapazitivem P-CAP-10-Punkt-Touch und einer IP65-zertifizierten Frontblende und eignet sich für anspruchsvolle Umgebungen in Fabrik, Lager und Transport. Aufgebaut auf der modularen EPC-302A-Architektur mit 12th Gen Intel® Core™ i3/i5/i7 Prozessoren, bietet er Dual-Gigabit-Ethernet und umfangreiches Industrie-I/O und unterstützt 9-36V Weitbereichs-DC-Spannung. Durch die Kombination der FlexCore™ modularen Architektur mit der SafeCore™ Zuverlässigkeitssteigerung liefert er hohe Wartbarkeit und langfristige Zuverlässigkeit für Anwendungen in Industriesteuerung, Datenerfassung und HMI.
15,6 Zoll Widescreen-P-CAP-Touchscreen + IP65-Frontblende + FlexCore™ Modularität — die Standardantwort für industrielle HMI und Vor-Ort-Visualisierung.
Projiziert-kapazitiv (P-CAP) mit 10-Punkt-Multi-Touch, FHD-TFT-LED-LCD mit 1920 × 1080, 300-350 cd/m² Standard-Industriedisplay (500-1000 nits High-Bright optional). 50.000 Stunden Hintergrundbeleuchtungs-Lebensdauer.
IP65-zertifizierter Frontblenden-Schutz mit einer Struktur aus 6061 hochfester Aluminiumlegierung + Blech. Widersteht Staub, Öl und Washdown-Spritzwasser in der Fertigung für langfristig stabilen Betrieb.
Drei Optionen: Intel® Core™ i3-1215U / i5-1235U / i7-1255U. 10C/12T-Leistungscluster mit Iris-Xe-Grafik, ausgewogen zwischen Leistung und Effizienz.
Unterstützt Panel-Mount-Einbau (15,6 Zoll Widescreen-Standardausschnitt) und VESA 75×75 Wandmontage. Beide Methoden decken Schaltschrankeinbau und eigenständige Wandmontage ab.
Getrenntes Touchscreen- und Mainboard-Design: Das Display bleibt langfristig verfügbar, während das Mainboard projektspezifisch aufgerüstet wird. Ein Formfaktor deckt CPU-Varianten von i3 bis i7 / J1900 bis J6412 ab und senkt die Wartungskosten durch einen Plattformansatz.
4× USB 3.0 + 2× USB 2.0 + 4× RS-232 + 2× RS-485 + 2× GbE + HDMI + VGA + Audio. Hochdichtes Multi-Seriell-Layout.
1× Mini-PCIe-Slot für ein optionales Dualband-Wi-Fi- / Bluetooth- / 4G- / 5G-Modul, ideal für drahtlose Vernetzung in der Fertigung und Fernüberwachung.
3-polige steckbare Phoenix-Klemme mit 9-36V DC Weitbereichseingang. Vierfacher Schutz gegen Überspannung, Überstrom, Verpolung und Surge.
Druckguss-Kühlkörper mit Rippen aus 6061 hochfester Aluminiumlegierung mit null beweglichen Teilen — wartungsfrei, staub- und vibrationsbeständig.
Aufgebaut auf der FlexCore™ Vier-Element-Architektur: i-Core Compute-Board + i-Function Erweiterung + i-Connect Schnittstelle + Smart-Thermal-Management. Einheitliche Schnittstelle, Struktur und Stromversorgung mit freier Erweiterbarkeit.
Vier koordinierte Schutzmechanismen: ① Stromschutz (Überspannung / Überstrom / Verpolung / Surge) + ② Notstrom (intelligente Lithium-Batterie-Überbrückung) + ③ Stromsteuerung (automatisches Einschalten) + ④ Selbstwiederherstellung (Watchdog + Fehlerneustart).
Datenblatt-Version V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Schwankungen am Chip-Markt können sich Schlüsselkomponenten ändern; bitte mit dem Vertrieb bestätigen.
| Parameter | Intel® Core™ i3-1215U | Intel® Core™ i5-1235U | Intel® Core™ i7-1255U |
|---|---|---|---|
| Prozessor | i3-1215U | i5-1235U | i7-1255U |
| Kerne | 6 (2P+4E) | 10 (2P+8E) | 10 (2P+8E) |
| Threads | 8 | 12 | 12 |
| Frequenz | 1.2~4.4 GHz | 1.3~4.4 GHz | 1.7~4.7 GHz |
| Cache | 10 MB L3 Cache | 12 MB L3 Cache | 12 MB L3 Cache |
| TDP | 15W | — | 9W |
| Grafik | Intel UHD Graphics (64 EUs) | Intel Iris Xe Graphics (80 EUs) | Intel Iris Xe Graphics (96 EUs) |
| Arbeitsspeicher | 8~32 GB DDR5 | ||
| Speicher | 2× M.2 2280 PCIe NVMe SSD | ||
| Parameter | Spezifikation |
|---|---|
| USB 2.0 | 2 |
| USB 3.0 | 4 |
| RS232 | 4 |
| RS485 | 2 |
| VGA | 1 |
| HDMI | 1 |
| Gigabit Ethernet | 2 × Intel I210 |
| Audio | 3.5mm TRRS |
| Wi-Fi (optional) | Dualband 2.4G/5G Wi-Fi-Modul |
| 4G/5G (optional) | 4G/5G LTE Multi-Carrier (optional) |
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 3-polige steckbare Klemmleiste, 9~36V DC Weitbereichseingang |
| ATX-Schalter | 1× ATX-Netzschalter |
| Boot-Modus | AT/ATX-Modusschalter (integriert) |
| Parameter | Spezifikation |
|---|---|

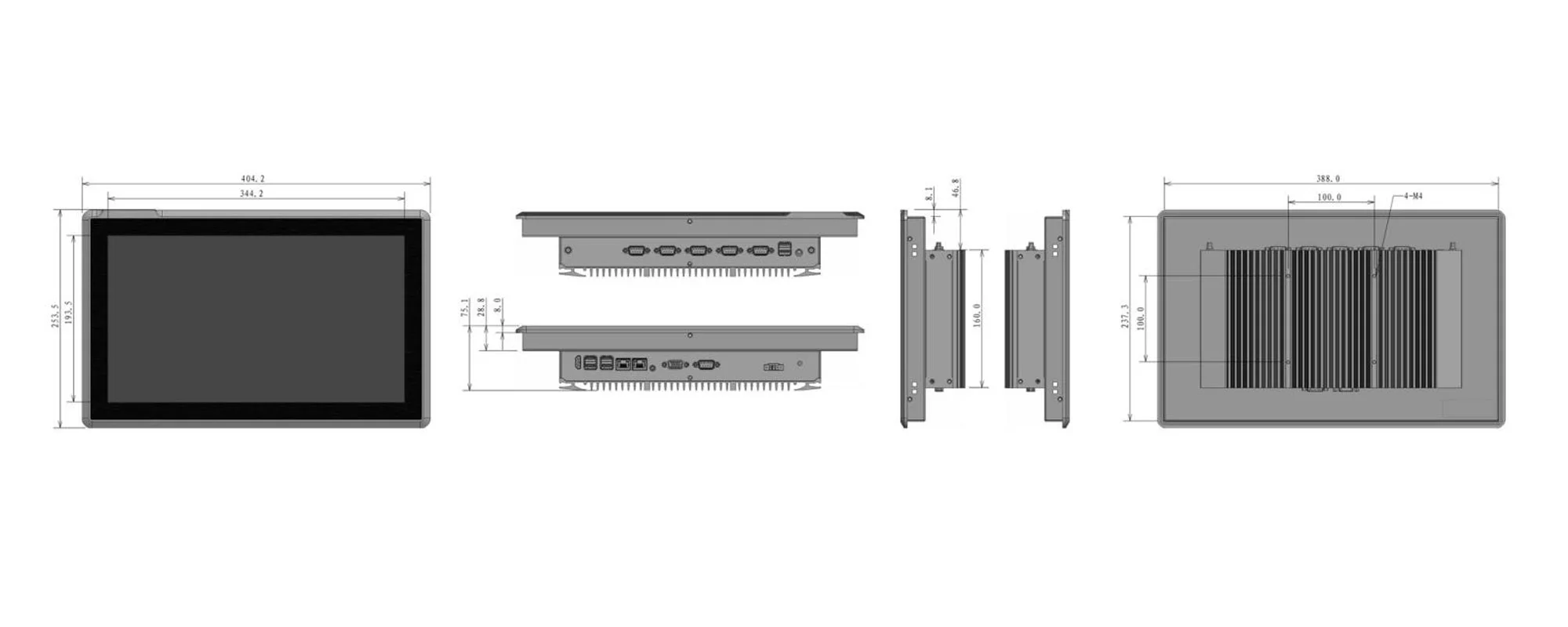

| Abmessungen | 404.2 (B) × 253.5 (H) × 75.1 (T) mm |
| Einbaumaße | 388.0 (B) × 237.3 (H) mm (Panelausschnitt) |
| Gewicht | 5.1 KG Nettogewicht |
| Gehäusematerial | 6061 hochfeste Aluminiumlegierung |
| Mechanische Struktur | Aluminiumstrangguss + Blechstruktur |
| Montage | Panel-Mount / VESA 75×75 Wandmontage |
| Reset-Schalter | 1× Reset-Schalter |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 60.000 Std. |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60°C (Weitbereichstemperatur -40~80°C optional) |
| Lagertemperatur | -10~70°C (Weitbereichstemperatur -40~80°C optional) |
| Relative Luftfeuchte | 10%~90%, nicht kondensierend |
| EMC | CE、FCC（EN 55032 & EN 55035） |
| EMC Harmonics | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 15,6 Zoll (16:9) |
| Displaytyp | FHD TFT LED LCD |
| Auflösung | 1920 × 1080 |
| Farben | 16,7 Mio. |
| Helligkeit | 350 cd/m² |
| Kontrastverhältnis | 500:1 |
| Hintergrundbeleuchtungs-Lebensdauer | 50.000 Std. |
| Touch-Technologie | Projiziert-kapazitiv (P-CAP), 10-Punkt |
| Touch-Schutz | IP65 (Frontblende) |
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot-LOGO / OEM |

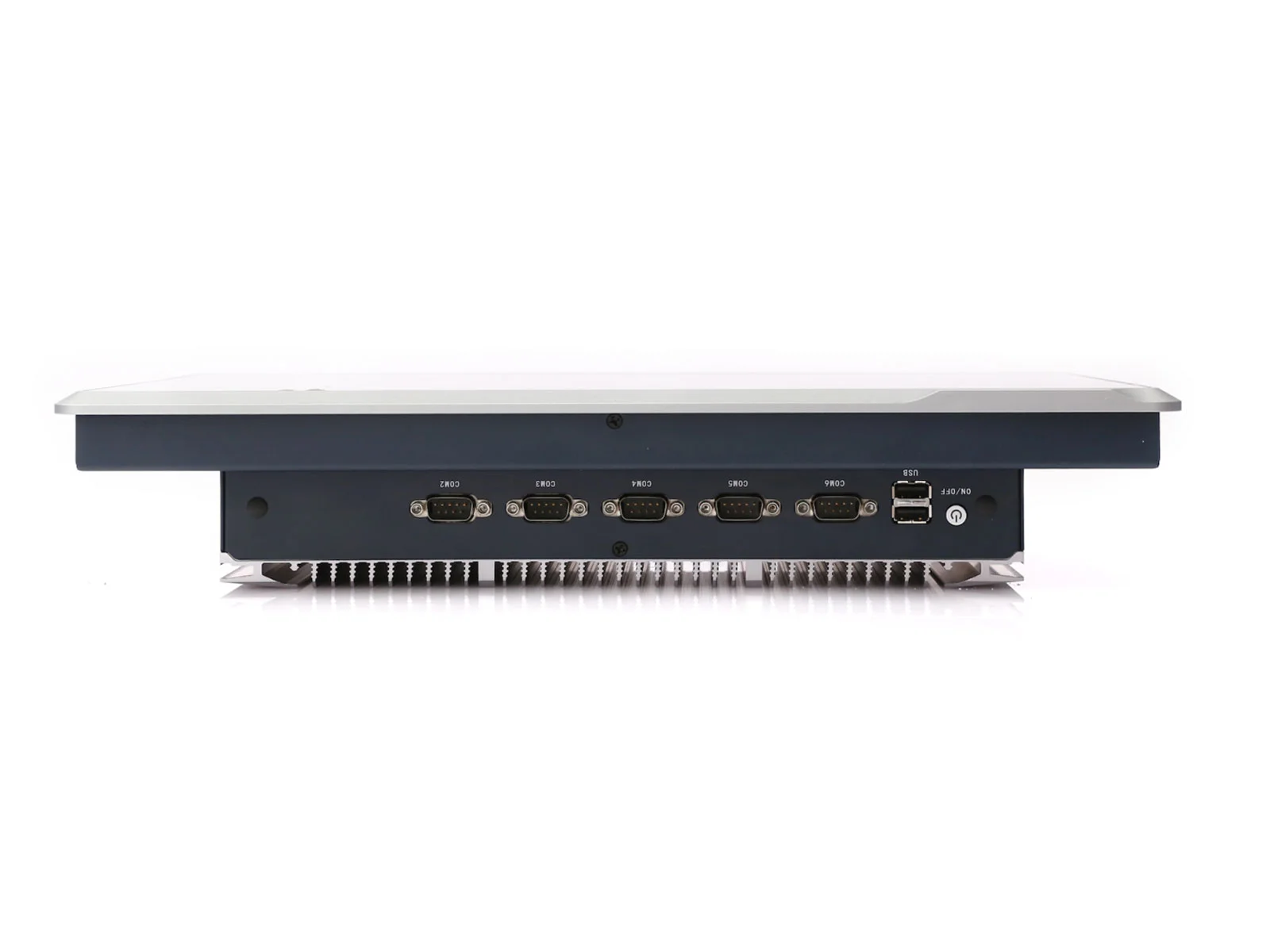

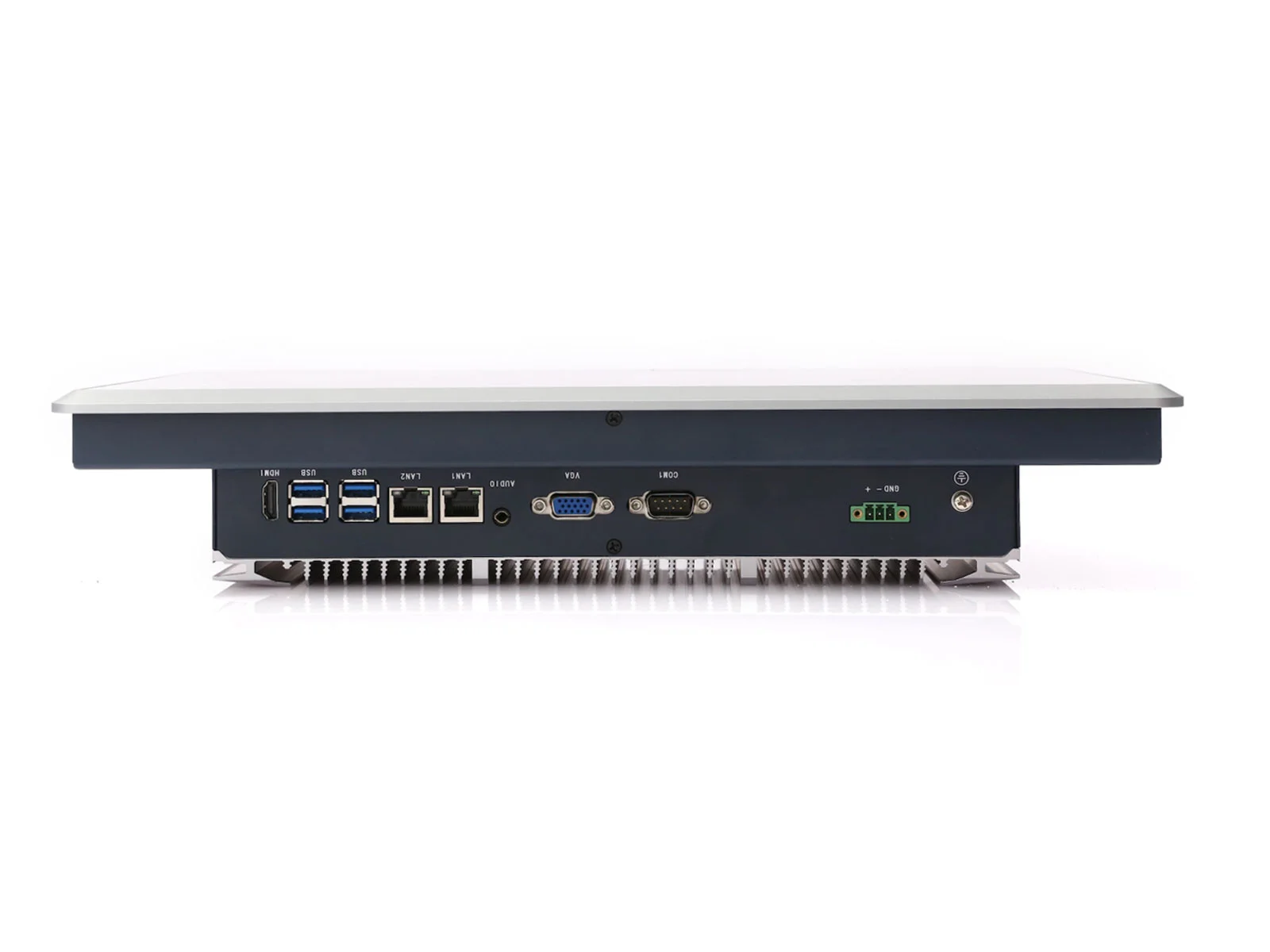

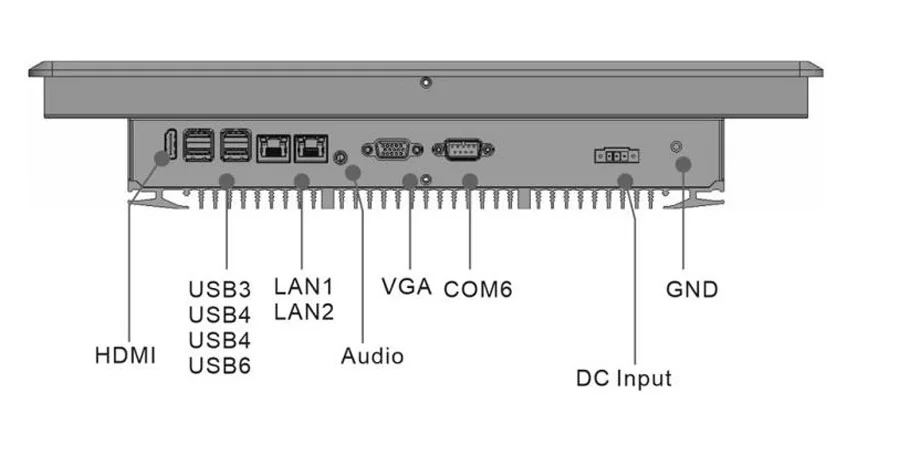

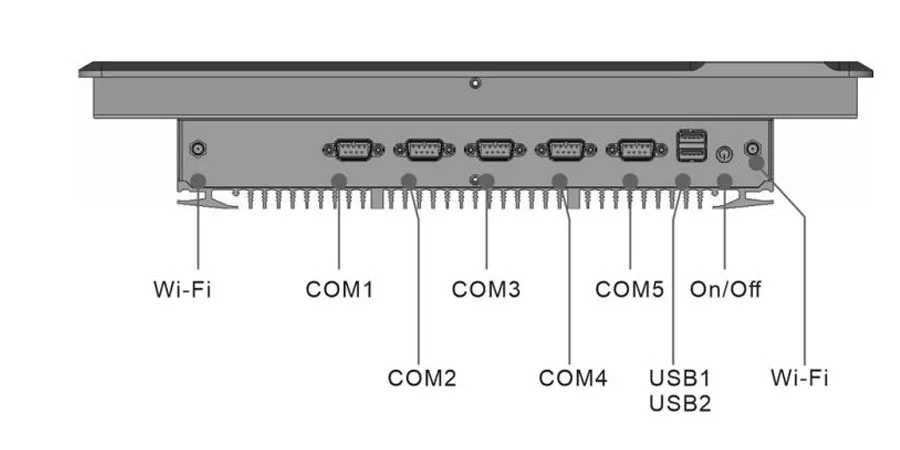

Sämtliches I/O ist auf der Rückseite konzentriert, sodass die Frontblende eine saubere IP65-Oberfläche für eine einfache Panel-Mount-Konsoleninstallation bleibt.
15,6 Zoll Widescreen-Standardausschnitt · Panel-Mount + VESA 75×75 Dual-Montage.
Die untenstehenden Standardkonfigurationen können direkt bestellt werden. Für individuelle CPU- / Arbeitsspeicher- / Speicher- / I/O-Boards wenden Sie sich bitte an den Vertrieb.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C20.06.02.001 | EPC-W1522A | Intel® Core™ i3-1215U, 15,6 Zoll P-CAP | 8GB DDR5 | SSD 128GB |
| 02 | C20.06.02.002 | EPC-W1522A | Intel® Core™ i3-1215U, 15,6 Zoll P-CAP | 16GB DDR5 | SSD 256GB |
Hinweis: Aufgrund von Marktschwankungen können sich Schlüsselkomponenten wie CPU, Arbeitsspeicher und Speicher ändern. Bitte bestätigen Sie die genaue Konfiguration mit unserem Vertriebsteam.
Mit seinem 15,6 Zoll Widescreen-P-CAP-Touch, IP65-Schutz und Multi-Seriell-Erweiterung wird der EPC-W1522A in den folgenden vier industriellen Szenarien breit eingesetzt.
Teilen Sie uns Ihren Projekthintergrund, Bildschirmgröße, I/O- und Stromanforderungen sowie Bestellmenge mit. Unsere Ingenieure antworten innerhalb von 24 Stunden mit einem vollständigen Datenblatt, Angebot und Muster-Evaluierungsplan.
