Ein Industrie-Panel-PC mit 10th-Gen Intel® Core™, 17" P-CAP kapazitivem 10-Punkt-Touch und IP65-Frontblende
Der CESIPC EPC-S1792A Industrie-Panel-PC ist eine hochzuverlässige Embedded-Computing-Plattform für Multi-Interface- und unbeaufsichtigte Anwendungen in der Industrie. Er bietet ein 17-Zoll 5:4 SXGA TFT LED LCD in Industriequalität mit projiziert-kapazitivem P-CAP 10-Punkt-Touch und IP65-zertifizierter Frontblende — bereit für anspruchsvolle Umgebungen in Fabrik, Lager und Verkehr. Der Rechenkern basiert auf der modularen EPC-309A-Architektur mit 10th-Gen Intel® Core™ i3/i5/i7 Prozessoren, Dual Gigabit Ethernet und umfangreichem Industrie-I/O und unterstützt 9-36V Weitbereichs-DC-Eingang. Durch die Kombination der FlexCore™ Modular-Architektur mit der SafeCore™ Zuverlässigkeitshärtung bietet er hohe Wartbarkeit und langfristige Zuverlässigkeit für Industriesteuerung, Datenerfassung und HMI-Anwendungen.
17" P-CAP Industrie-Touchscreen + IP65-Frontblende + FlexCore™ Modular — die Standardantwort für Industrie-HMI / Vor-Ort-Visualisierung.
Projiziert-kapazitiver Touch (P-CAP) mit 10-Punkt-Multitouch, SXGA TFT LED LCD mit 1280 × 1024 Auflösung, 300-350 cd/m² Standard-Industrie-Display (500-1000 nits High-Brightness optional). 50.000 Stunden Backlight-Lebensdauer.
IP65-zertifizierter Frontblendenschutz mit hochfester 6061-Aluminiumlegierung + Blechkonstruktion. Widersteht Staub, Öl und Washdown-Spritzwasser in der Werkshalle für stabilen Langzeitbetrieb.
Drei Optionen über Intel® Core™ i3-10110U / i5-10210U / i7-10510U. Das Low-Power-Design der U-Serie verbindet Leistung und Energieeffizienz.
Unterstützt sowohl eingebaute Panel-Montage (17" Standardausschnitt) als auch VESA 75×75 Wandmontage. Die beiden Montageoptionen decken sowohl die Einbettung im Schaltschrank als auch die eigenständige Wandmontage ab.
Touchscreen und Mainboard sind konstruktiv entkoppelt: Das Display bleibt langfristig verfügbar, während das Mainboard projektbezogen für mehr Rechenleistung aufgerüstet werden kann. Ein einziger Formfaktor umfasst CPU-Versionen von i3 bis i7 / J1900 bis J6412 und senkt die Wartungskosten durch Plattformisierung.
4× USB 3.0 + 2× USB 2.0 + 4× RS-232 + 2× RS-485 + 2× GbE + HDMI + VGA + Audio. Hochdichtes Layout mit mehreren seriellen Schnittstellen.
1× Mini-PCIe Erweiterungssteckplatz für optionale Dual-Band-Wi-Fi- / Bluetooth- / 4G- / 5G-Kommunikationsmodule — flexibel anpassbar an drahtlose Werkshallen-Vernetzung und Fernüberwachung.
3-polige steckbare Phoenix-Klemme mit 9-36V DC Weitbereichseingang. Vierfacher Schutz gegen Überspannung / Überstrom / Verpolung / Überspannungsstöße.
Druckgegossene Rippenkühlung aus hochfester 6061-Aluminiumlegierung mit null beweglichen Teilen — wartungsfrei, staub- und vibrationsbeständig.
Basiert auf der FlexCore™ Vier-Elemente-Architektur: i-Core Smart-Core + i-Function Erweiterung + i-Connect Schnittstelle + Smart-Thermal-Management. Einheitliche Schnittstelle · einheitliche Struktur · einheitliche Stromversorgung · freie Erweiterung.
Vier Schutzmechanismen wirken zusammen: ① Stromschutz (Überspannung/Überstrom/Verpolung/Überspannungsstoß) + ② Backup-Stromversorgung (intelligente Lithium-Akku-Pufferung bei Stromausfall) + ③ Start/Stopp-Steuerung (automatisches Einschalten nach Wiederkehr) + ④ System-Selbstwiederherstellung (Watchdog + Fehler-Neustart).
Datenblatt V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Marktschwankungen bei Chips können sich Schlüsselkomponenten ändern; die endgültigen Spezifikationen sind durch den Vertrieb zu bestätigen.
| Parameter | Intel® Core™ i3-10110U | Intel® Core™ i5-10210U | Intel® Core™ i7-10510U |
|---|---|---|---|
| Prozessor | i3-10110U | i5-10210U | i7-10510U |
| Kerne | 2 | 4 | 4 |
| Threads | 4 | 8 | 8 |
| Taktfrequenz | 2.1~4.1 GHz | 1.6~4.2 GHz | 1.8~4.9 GHz |
| Cache | 4MB | 6MB | 8MB |
| TDP | 15W | ||
| Grafik | Intel UHD Graphics 620 | ||
| Arbeitsspeicher | 4~32GB DDR4 | ||
| Speicher | 1× M.2 SSD + 1× M.2 NVMe | ||
| Parameter | Spezifikation |
|---|---|
| USB 2.0 | 2 |
| USB 3.0 | 4 |
| RS232 | 4 |
| RS485 | 2 |
| VGA | 1 |
| HDMI | 1 |
| Gigabit Ethernet | 2 × Intel I210 |
| Audio | 3.5mm TRRS |
| Wi-Fi (optional) | Dual-Band 2.4G/5G Wi-Fi-Karte |
| 4G/5G (optional) | 4G/5G LTE (optional) |
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 1× 3-polige steckbare Klemme, 9~36V DC Weitbereichsspannung |
| ATX-Schalter | 1× ATX-Netzschalter |
| Einschaltmodus | AT/ATX-Modusschalter (integriert) |
| Parameter | Spezifikation |
|---|---|
| Abmessungen | 397.0 (L) ×321.0 (B) ×75.1 (H) mm |
| Montageabmessungen | 374.6 (L) ×312.6 (B) mm (Panel-Ausschnitt) |
| Gewicht | 5.2 kg Nettogewicht |
| Gehäusematerial | hochfeste 6061-Aluminiumlegierung |
| Mechanische Struktur | stranggepresstes Aluminium + Blech |
| Montage | Panel-Mount / VESA 75×75 Wandmontage |
| Reset-Schalter | 1× Reset-Schalter |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 60,000 hrs |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereichstemperatur -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereichstemperatur -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMV | CE, FCC (EN 55032 & EN 55035) |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 17" (5:4) |
| Displaytyp | SXGA TFT LED LCD |
| Auflösung | 1280 × 1024 |
| Farben | 16.2M |
| Helligkeit | 350 cd/m² |
| Kontrastverhältnis | 500:1 |
| Backlight-Lebensdauer | 50,000 hrs |
| Touch-Technologie | projiziert-kapazitiv (P-CAP), 10-Punkt |
| Touch-Schutzart | IP65 (Frontblende) |
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot-LOGO / OEM |

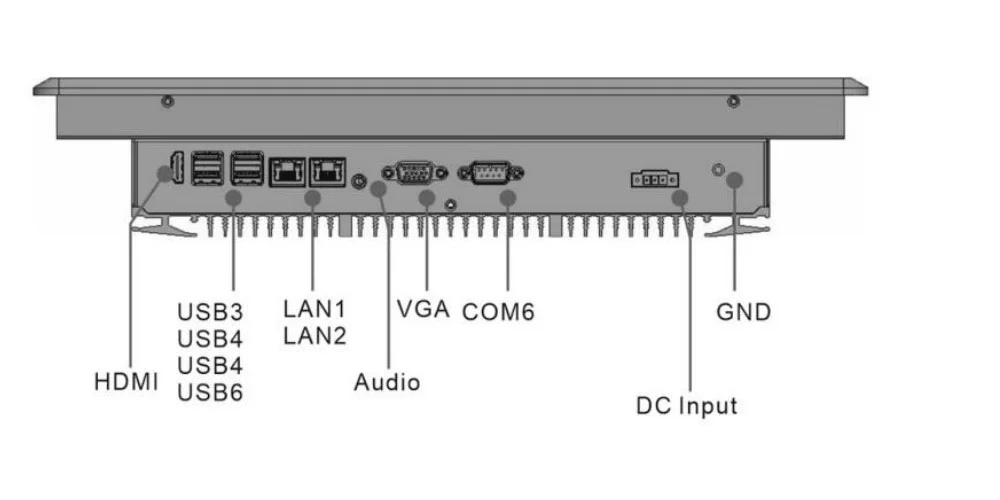

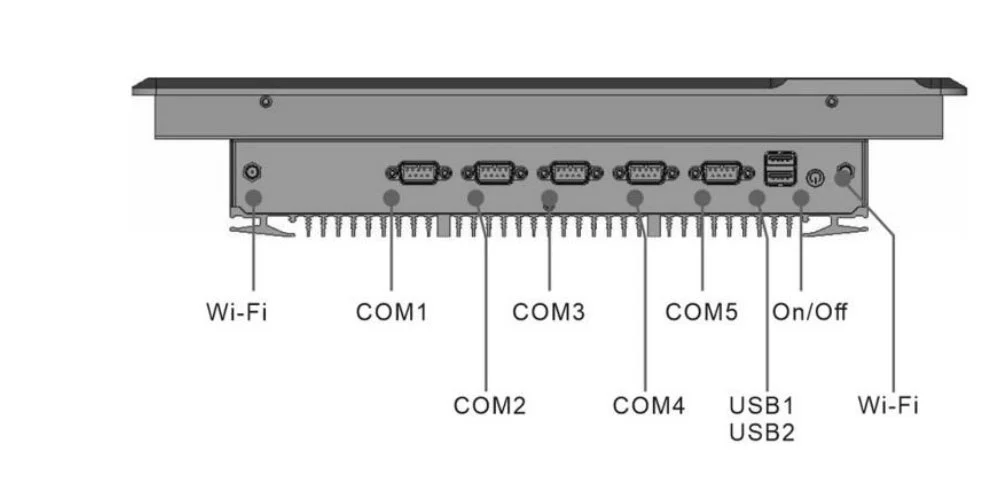

Das gesamte I/O ist auf der Rückseite des Panel-PCs zentralisiert, sodass die Frontblende mit IP65 sauber bleibt — ideal für eingebaute Konsolen.

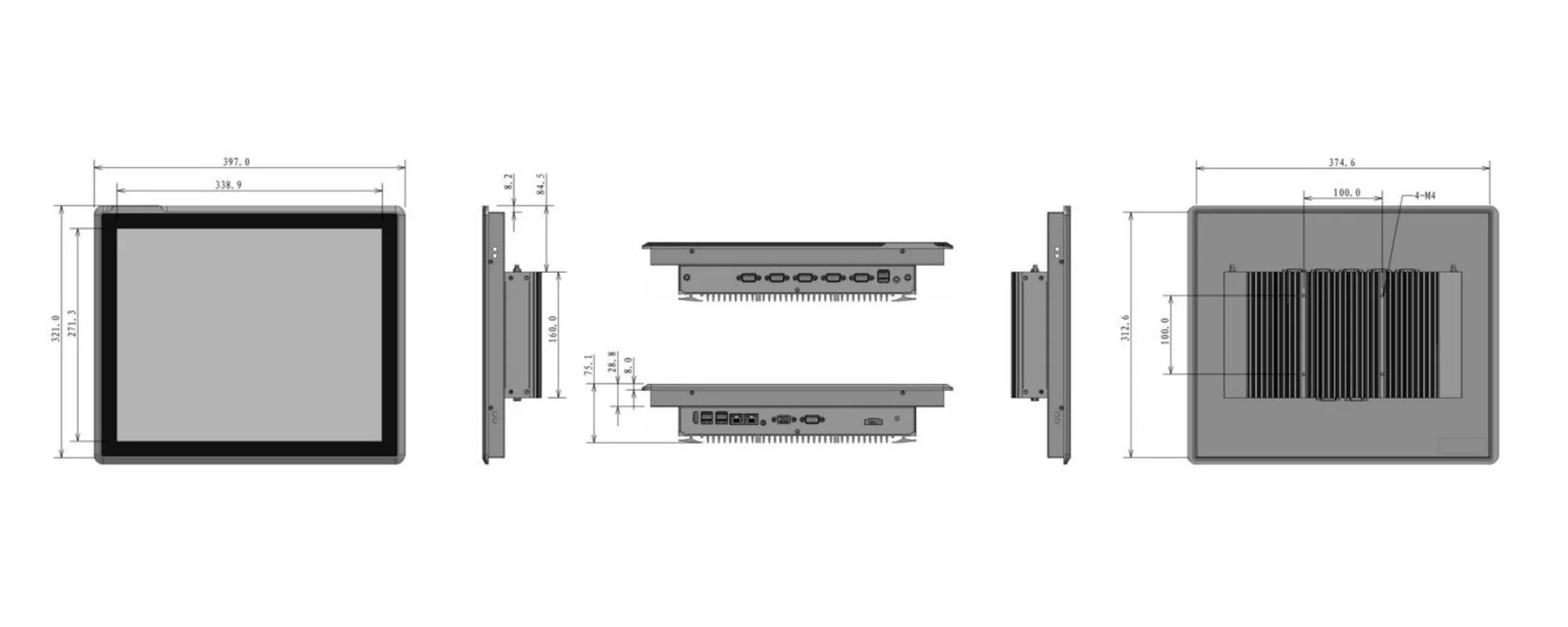

17" Standardausschnitt · Panel-Mount + VESA 75×75 Doppelmontage.
Die folgenden Standardkonfigurationen können direkt bestellt werden; für individuelle CPU- / Arbeitsspeicher- / Speicher- / I/O-Boards kontaktieren Sie bitte den Vertrieb.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C20.04.09.001 | EPC-S1792A | Intel® Core™ i3-10110U，17" P-CAP | 8GB DDR4 | SSD 128GB |
| 02 | C20.04.09.002 | EPC-S1792A | Intel® Core™ i3-10110U，17" P-CAP | 16GB DDR4 | SSD 256GB |
Hinweis: Aufgrund von Marktschwankungen können Schlüsselkomponenten wie CPU-Modell, Arbeitsspeicher und Speicher variieren; bitte kontaktieren Sie unser Vertriebsteam für Details.
