12" P-CAP 10-Punkt-kapazitiv-Touch + IP65-Frontblende — ein Industrie-Panel-PC mit Intel® Celeron® J1900
Der Industrie-Panel-PC EPC-S1262A ist eine hochzuverlässige Embedded-Computing-Plattform für schnittstellenreiche, unbeaufsichtigte Industriestandorte. Er nutzt ein industrietaugliches 12-Zoll-4:3-XGA-TFT-LCD mit projiziert-kapazitivem P-CAP 10-Punkt-Touch und einer IP65-Frontblende und eignet sich für Fabrik, Lager, Transport und weitere anspruchsvolle Feldumgebungen. Das Rechenkern basiert auf der modularen EPC-106A-Architektur mit Intel® Celeron® J1900 Quad-Core-Prozessor, doppeltem Gigabit-Ethernet und umfangreichem Industrie-I/O und unterstützt 9-36V Weitspannungs-DC-Eingang. Durch die Kombination aus FlexCore™ modularer Architektur und SafeCore™ Zuverlässigkeitssteigerung erreicht er hohe Wartbarkeit und langfristige Zuverlässigkeit für Anwendungen in Industriesteuerung, Datenerfassung und HMI.
12" P-CAP Industrie-Touchscreen + IP65-Frontblende + FlexCore™ Modular — die Standardlösung für industrielle HMI / Vor-Ort-Visualisierung.
Projiziert-kapazitiver Touch (P-CAP) mit 10-Punkt-Multitouch, XGA TFT LED LCD mit 1024 × 768 Auflösung, 300-350 cd/m² Standard-Industriedisplay (500-1000 nits High-Bright optional). 50.000 Stunden Hintergrundbeleuchtungs-Lebensdauer.
Frontblende mit Schutzart IP65 und einer Struktur aus hochfester 6061-Aluminiumlegierung + Blech. Hält Industriestaub, Öl und Washdown-Sprühnebel stand und sorgt für langfristig stabilen Betrieb.
Intel® Celeron® J1900 4C/4T mit 2.0 GHz Basistakt. Native Windows-7-Unterstützung macht ihn zur ersten Wahl für die Kompatibilität mit Altsystemen.
Unterstützt Panel-Einbaumontage (Standard-Ausschnitt für 12") und standardmäßige VESA-75×75-Wandmontage — sowohl für den Schaltschrankeinbau als auch für die eigenständige Wandmontage.
Trennbares Design von Touchscreen und Mainboard: Das Display bleibt langfristig wartbar, während das Mainboard projektbezogen aufgerüstet wird. Ein Formfaktor deckt CPU-Varianten von i3 bis i7 / J1900 bis J6412 ab und senkt durch Plattformisierung die Wartungskosten.
1× USB 3.0 + 5× USB 2.0 + 4× RS-232 + 2× RS-485 + 2× GbE + HDMI + VGA + audio. Exceptionally abundant serial resources.
1× Mini-PCIe-Erweiterungssteckplatz mit optionalen Dual-Band-Wi-Fi- / Bluetooth- / 4G- / 5G-Kommunikationsmodulen, flexibel anpassbar an drahtlose Werkstattvernetzung und Fernüberwachung.
3-polige steckbare Phoenix-Klemme mit 9-36V DC Weitspannungseingang. Vierfacher Schutz gegen Überspannung / Überstrom / Verpolung / Surge.
Ein gegossener Rippenkühlkörper aus hochfester 6061-Aluminiumlegierung mit null beweglichen Teilen — wartungsfrei, staub- und vibrationsbeständig.
Basiert auf der FlexCore™ Vier-Element-Architektur: i-Core + i-Function-Erweiterung + i-Connect I/O + Smart Thermal. Einheitliche Schnittstelle · einheitliche Struktur · einheitliche Stromversorgung · freie Erweiterung.
Vier aufeinander abgestimmte Schutzmechanismen: ① Stromschutz (Überspannung / Überstrom / Verpolung / Surge) + ② Notstrom (intelligenter Lithium-Akku-Ausfallpuffer) + ③ Power-Cycle-Steuerung (automatisches Einschalten nach Stromausfall) + ④ System-Selbstwiederherstellung (Watchdog + Neustart bei Fehler).
Datenblatt V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Marktschwankungen bei Chips können zentrale Komponenten abweichen; die endgültigen Spezifikationen sind durch den Vertrieb zu bestätigen.
| Parameter | Spezifikation |
|---|---|
| Prozessor | Intel® Celeron® J1900 |
| Kerne | 4 |
| Threads | 4 |
| Frequenz | 2.0~2.42 GHz |
| Cache | 2 MB L2 Cache |
| TDP | 10W |
| Grafik | Intel HD Graphics |
| Memory | DDR3L 4~8GB |
| Speicher | 1× mSATA SSD |
| Parameter | Spezifikation |
|---|---|
| USB 2.0 | 5 |
| USB 3.0 | 1 |
| RS232 | 2 |
| RS485 | 1 |
| VGA | 1 |
| HDMI | 1 |
| Gigabit Ethernet | 2 × LAN |
| Audio | 3.5mm TRRS |
| Wi-Fi (optional) | Dual-Band 2.4G/5G Wi-Fi-Karte |
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 1× 3-polige steckbare Klemme, 9~36V DC Weitspannung |
| ATX-Schalter | 1× ATX-Netzschalter |
| Einschaltmodus | AT/ATX-Modusumschalter (integriert) |
| Parameter | Spezifikation |
|---|---|
| Abmessungen | 299 (L) ×237.5 (B) ×74.6 (H) mm |
| Einbaumaße | 277.9 (L) ×222.7 (B) mm (Panel-Ausschnitt) |
| Weight | 3.5 kg Nettogewicht |
| Gehäusematerial | Hochfeste 6061-Aluminiumlegierung |
| Mechanische Struktur | Strangpressaluminium + Blech |
| Montage | Panel-Mount / VESA-75×75-Wandmontage |
| Reset-Schalter | 1× Reset-Schalter |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 60.000 Std. |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereichstemperatur -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereichstemperatur -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMC | CE、FCC（EN 55032 & EN 55035） |
| EMC Harmonics | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 12" (4:3) |
| Displaytyp | XGA TFT LED LCD |
| Auflösung | 1024 × 768 |
| Farben | 16.2M |
| Helligkeit | 350 cd/m² |
| Kontrastverhältnis | 500:1 |
| Lebensdauer Hintergrundbeleuchtung | 50.000 Std. |
| Touch-Technologie | Projiziert-kapazitiv (P-CAP), 10-Punkt |
| Touch-Schutzart | IP65 (Frontblende) |
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 7 / Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot-LOGO / OEM |

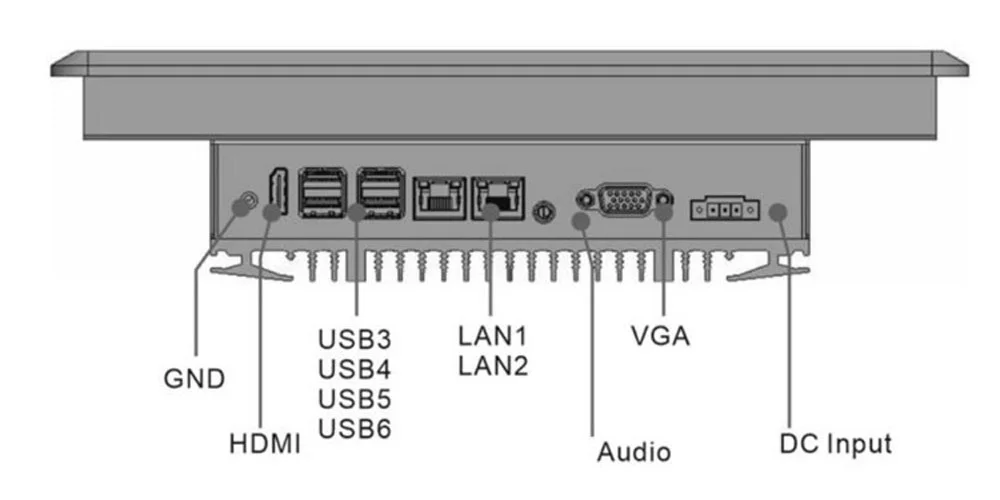

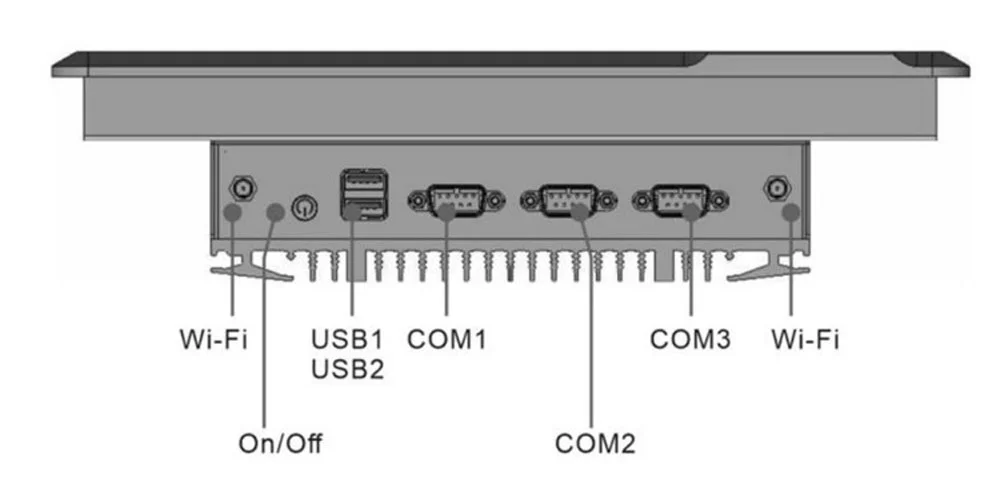

Sämtliche I/O ist auf der Rückseite des Panel-PCs gebündelt, sodass die Frontblende mit IP65 sauber bleibt — ideal für den Einbau in Konsolen.

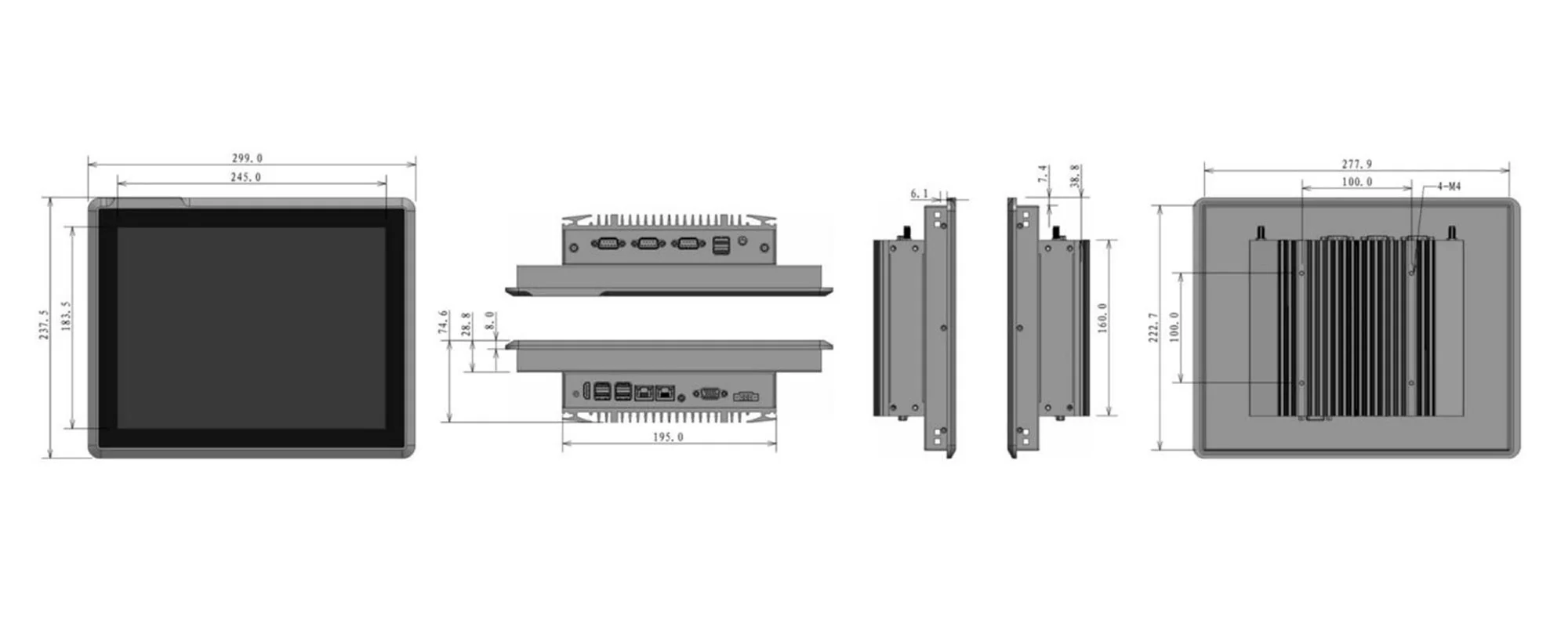

12" standard cutout · panel mount + VESA 75×75 dual mounting.
Die folgenden Standardkonfigurationen können direkt bestellt werden; für individuelle CPU / Arbeitsspeicher / Speicher / I/O-Boards wenden Sie sich bitte an den Vertrieb.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C20.02.01.001 | EPC-S1262A | Intel® Celeron® J1900，12" P-CAP | 4GB DDR3 | SSD 128GB |
| 02 | C20.02.01.002 | EPC-S1262A | Intel® Celeron® J1900，12" P-CAP | 8GB DDR3 | SSD 128GB |
Hinweis: Aufgrund von Marktschwankungen können zentrale Komponenten wie CPU, Arbeitsspeicher und Speicher abweichen — die aktuelle Konfiguration erfragen Sie bitte bei unserem Vertriebsteam.
Mit 12" P-CAP Industrie-Touchscreen + IP65-Schutz + Multi-Serial-Erweiterung wird der EPC-S1262A an den folgenden 4 Arten von Industriestandorten breit eingesetzt.
Teilen Sie uns Ihren Projekthintergrund, Ihre Anforderungen an Bildschirmgröße, I/O und Stromversorgung sowie die Bestellmenge mit — unsere Ingenieure antworten innerhalb von 24 Stunden mit vollständigem Datenblatt + Angebot + Plan zur Prototypenbewertung.
